konfiguracja sound blastera X-FI HD na potrzeby RMAA

[Bogdan]

Czy ktoś może wie jak skonfigurować wejścia i poziomy soundblastera X-FI HD żeby uzyskać maksymalną jakość pomiarów.

Nie mam już siły , a uzyskałem ledwie ok. 90 dB dynamiki i kiepskie inne parametry karty , która ma SN: 114 dB ....

O co tu chodzi ??? Co i jak trzeba włączyć i jak skalibrować poziomy żeby uzyskać parametry fabryczne ?

[micwoj]

Też mam, używam jako aktywna zwrotnica przy projektowaniu. Nie wiem jak im te decybele wychodzą, bo bez tłumienia szumi jak głupia. Nie mam pojęcia jak ją zmusić do lepszej pracy. I czy się da:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Znalazłem coś takiego, sam też od razu pomyślałem o podobnym modzie , polegającym na ominięciu wszystkiego i połączeniu wejść i wyść bezpośrednio do filtrów adc i dac . Powinno się sporo poprawić,

bo same kości dac i adc mają dobre parametry.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Znalazłem coś takiego, sam też od razu pomyślałem o podobnym modzie , polegającym na ominięciu wszystkiego i połączeniu wejść i wyść bezpośrednio do filtrów adc i dac . Powinno się sporo poprawić,

bo same kości dac i adc mają dobre parametry.

Czy schemat tego ustrojstwa jest dostępny ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micwoj]

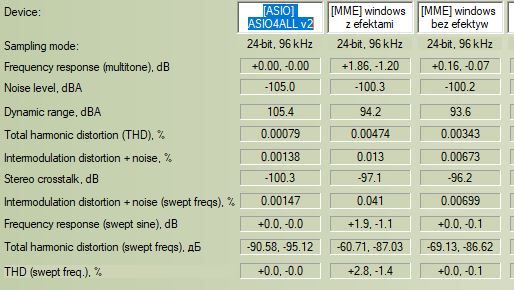

Z ciekawości podłączyłem do rmaa. Na asio 4 all jest fajnie, ale na windowsowych driverach pomimo powyłączania wszystkich efektów jest tak :





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Do 114 dalej sporo brakuje, ale 105 już jest nie najgorzej. Ale jako pomiarówka do czego innego niż kolumny, to tak sobie. Już nie chce mi się sprawdzać z innymi dacami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Stycznia 2023 przez micwoj
zły obrazek

[Bogdan]

wymęczyłem !!! ale konieczna była prosta modyfikacja karty , polegająca na ominięciu układów przełączających i podaniu sygnału z wejściowych złącz RCA prosto do symetryzatora ADC . Wystarczy wylutować 4 elektrolity 10 uF , i połączyć j.w. - ja użyłem Wimy 3,3 uF dla spokoju ducha.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

konfiguracja metodą prób i błędów - głośność wyjścia 75% , głośność wejścia liniowego 50%, reszta wyłączona , a regulacje robione przez panel sterowania/dźwięk

no, ale przy tych parametrach można już robić przyzwoite pomiary :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micwoj]

Godzinę temu, Bogdan napisał:

wymęczyłem !!! ale konieczna była prosta modyfikacja karty , polegająca na ominięciu układów przełączających i podaniu sygnału z wejściowych złącz RCA prosto do symetryzatora ADC . Wystarczy wylutować 4 elektrolity 10 uF , i połączyć j.w. - ja użyłem Wimy 3,3 uF dla spokoju ducha.



Poka zdjęcia 🙂 Co te układy przełączające robią? To na wejściu jak rozumiem, czy poza wejściem ADC jeszcze coś? Bo wyjście chcę zostawić wielokanałowe jak w oryginale.. Coś się pogarsza pod tym kątem?

Swoją droga ciekawe że po obniżeniu poziomów, czyli obcięciu kilku bitów wzrasta zakres dynamiki 🙂 A na full było gorzej?

Edytowane 17 Stycznia 2023 przez micwoj

[Bogdan]

Na full totalny przester, regulacja wskaźnikiem w programie u mnie do bani.
