Zwrotnica do Dynamic Speaker HX80 schemat i wymiana kondensatorów

[NoDaysOff420]

Witam
Regeneruje całe kolumny Dynamic Speaker HX80, i chce wymienić kondensatory w zwrotnicach na foliowe ponieważ w jednej zwrotnicy kondensator 1,5uF 63V napuchnął i przy okazji stopił delikatnie korpus mniejszej cewki. Zastanawiam sie na kondensatorami Jantezn i Mundorf, o tych samych parametrach co w fabrycznych zwrotnicach ale nie wiem za bardzo jakich użyć zcap czy może mcap albo crosscap, czy może powinienem różne zastosować? Czy może jakieś inne będą lepsze? Chodzi mi też o to żeby zmiana kondensatorów nie sprawiła że kolumny będą bardziej krzykliwe/piskliwe. Czy taka zmiana znacząco poprawi jakoś dźwięku?

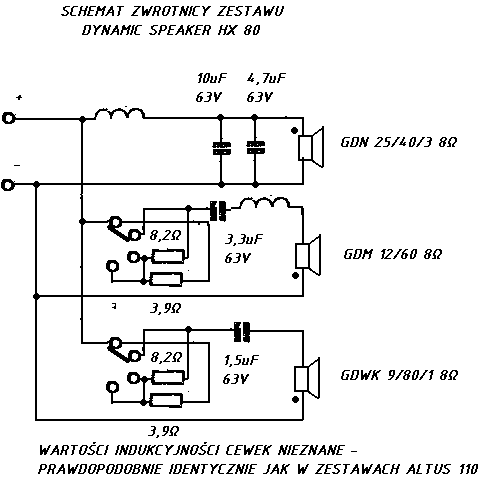

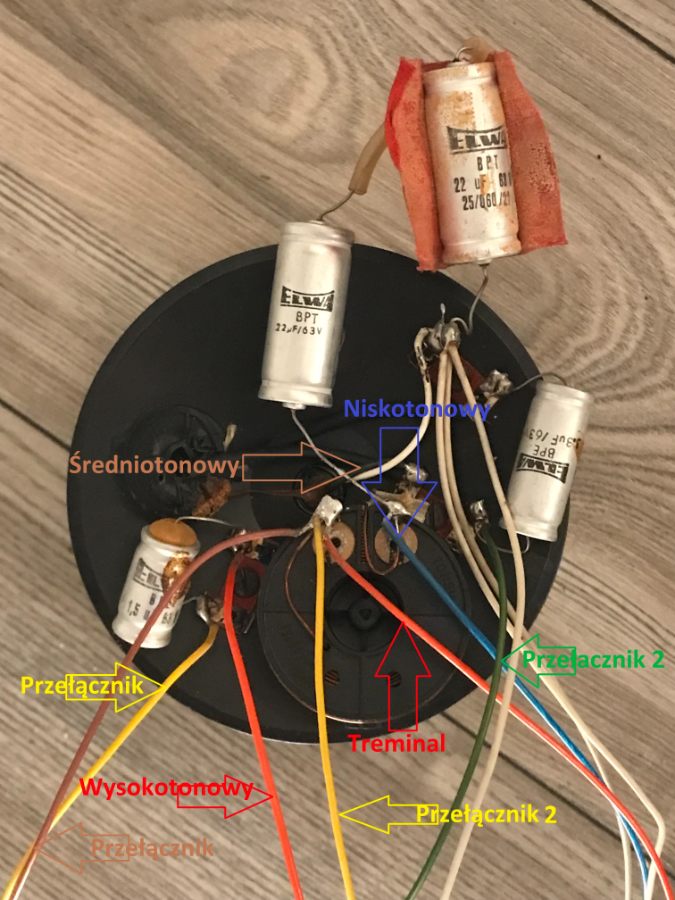

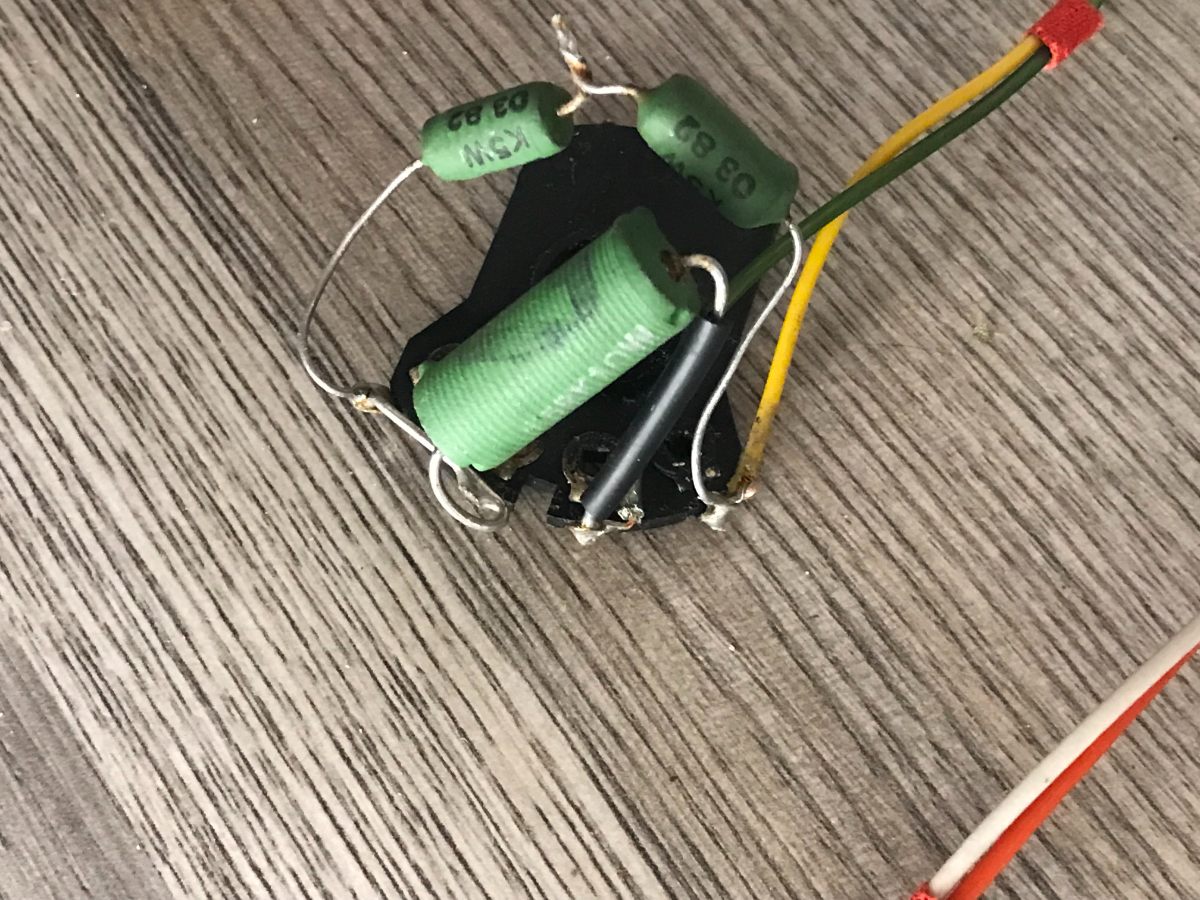

Nigdzie nie mogę znaleźć schematu który by pasował do moich zwrotnic HX80. Zamieszam schemat który znalazłem w internecie i przerobiłem go tak żeby pasował do mojej zwrotnicy bo nigdzie nie mogę znaleźć schematu ani zdjęć z takimi kondensatorami jakie ja mam 1.5uF 63V, 3.3uF 63V, 2x 22uF 63V firmy ELWA. Teraz pytanie o przełączniki bo u mnie jest inaczej niż na schemacie z neta zamiast dwóch rezystorów są tam 3 rezystory (nie wiem jak to zaznaczyć na schemacie), dwa połączone razem o oznaczeniach 2RO K5W i jeden oddzielnie o oznaczeniach 15KR10W TELPOD, nie mogę znaleźć ile mają Ohm, w mojej zwrotnicy mam inaczej podłączony kabel do przełącznika GDWK jest przylutowany odwrotnie w stosunku do przełącznika GDM czy to jest poprawne podłączenie? Czy ta zwrotnica jest dobrze zrobiona? Nie chce inwestować w droższe kondensatory jak może okazać sie że cos jest nie tak. Nie znam historii tych zwrotnic, czy było coś zmieniane ale wszystko było poklejone tak jak z fabryki więc raczej takie już były.
Dziękuję
Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micwoj]

Ale ulep... mogli to na jakiejś płytce czy czymś robić..

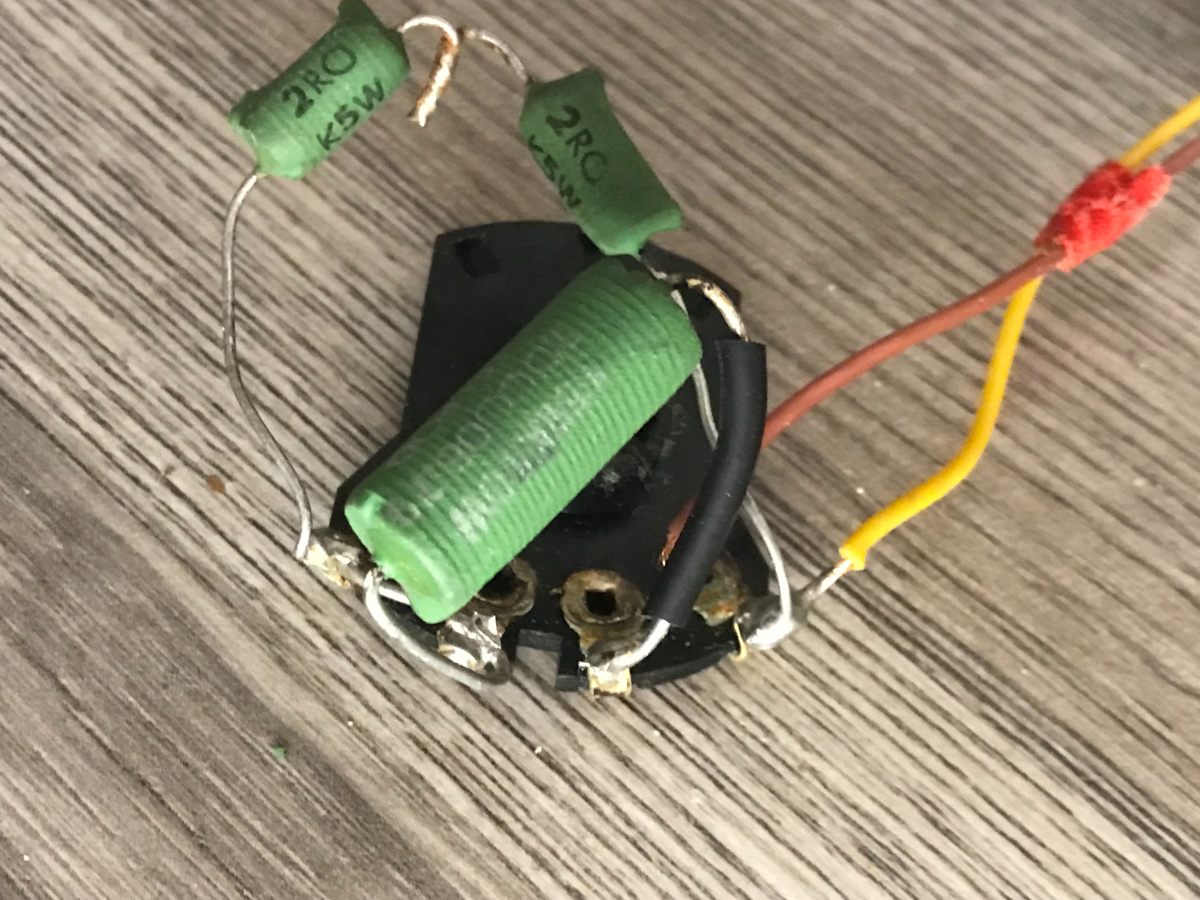

2R0 oznacza 2,0 ohm, 15kR normalnie oznacza 15kohm, ale to mało prawodpodobne, raczej po prostu 15 ohm.

Kondensatory foliowe dowolnie, czarne jantzeny będzie aż nadto. Te duże wartości możesz spokojnie dać elektrolityczne bipolarne. Chociaż czy ja dobrze widzę że to sa 2x22uF w szeregu? Jeśli tak, to w ten sposób robi się kondensator bipolarny o wartości połowy pojemności, czyli możesz dać 1szt 10uF i ewentualnie zbocznikować 1uF, razem będziesz miał 11uF czyli oryginalne 22uf/2. Chociaż patrząc na to jak ta zwrotnica wygląda, to wszystko jedno. Pewnie dawali na produkcji co mieli, aby mniej więcej oscylowało wokół tego co ma być.

Możesz tak szczerze nawet żółte kondensatory z STXa wziąć, niewiele to zmieni, a trochę złotówek zostanie w kieszeni.

Przypalona cewka pewnie jest ok, chociaż dobrze byłoby ją zmierzyć i sprawdzić. Możesz użyć programu LIMP od Artalabs w wersji demo, musiałbyś sobie tylko zrobić kabelek z rezystorkiem do pomiarów impedancji zgodnie z instrukcją. Te cewki w tonsilach to lubiły płynąć jak ktoś czadu dał, trochę za małe dawali. Ale i tak najlepsze jest to że cewki powietrzne przykręcali stalowymi śrubkami..

[porlick]

W dniu 26.01.2023 o 14:35, micwoj napisał:

Ale i tak najlepsze jest to że cewki powietrzne przykręcali stalowymi śrubkami..

Nie zgodzę sie- w tonsilowski h zwrotnicach zawsze widywałem mosiężne.
