Porównanie kart PCI-E Jcat XE USB vs Pink Faun USB vs Core Audio P24 USB

[krzysztof.filipak]

Miał ktoś sposobność porównać brzmieniowo te trzy karty lub może z innymi miał do czynienia w swoim PC audio.

Obecnie używam Jcat XE USB i ma daje pełniejszy dźwięk niż USB na płycie gównej, jednak lekko uwydatnia średnicę i wyższą średnicę. Bas jest zgrabny, zwinny i bez rozlazłości. Nie mam doświadczenia z konkurencją Jcata, może Pink lub Core Audio, a może Matrix gra równiejszym dźwiękiem nie tak średnicowym i podgrzanym, bo może się to podobać.

Rzeczywiście jest atrakcyjne, ale jak weźmiemy za punkt odniesienia w miarę przyzwoity transport CD to dostajemy dźwięk równiejszy nie tak podgrzany, a jak się okazuje przy takiej projekcji umykają niuanse i szczegóły, i tracimy na rozdzielczości co daje do myślenia jak łatwo może źle ocenić lub ulec atrakcji.

Zapraszam o wyrażenia zdania bardziej doświadczonych PC audiowców, może jakieś wniosku pomogą w decyzji.

[mik_]

Mam od niedawna Xe usb i nic takiego nie zauważyłem, ale bez jcat też tego nie miałem. Z mojego małego doświadczenia, (miałem tylko kilka wzmacniaczy), wzmacniacz najbardziej podkreśla o czym piszesz. Jeszcze może być taka sytuacja, że masz dziury w basie i dlatego tak odczuwasz średnicę.

W moim przypadku XE sprawia, że scena jest bardzo głęboka, więcej dzieje się na 3,4.... planie. Bardziej szczegółowo. Można powiedzieć, że gra, to dobra karta usb. Teraz mam wyjęte obie zworki, usb nie potrzebuje zasilania. System półaktywny. Aktywny podział 10cali i 15cm średniaka z dobranymi zboczami pomiarem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysztof.filipak]

24 minuty temu, mik_ napisał:

Mam od niedawna Xe usb i nic takiego nie zauważyłem, ale bez jcat też tego nie miałem. Z mojego małego doświadczenia, (miałem tylko kilka wzmacniaczy), wzmacniacz najbardziej podkreśla o czym piszesz. Jeszcze może być taka sytuacja, że masz dziury w basie i dlatego tak odczuwasz średnicę.

W moim przypadku XE sprawia, że scena jest bardzo głęboka, więcej dzieje się na 3,4.... planie. Bardziej szczegółowo. Można powiedzieć, że gra, to dobra karta usb. Teraz mam wyjęte obie zworki, usb nie potrzebuje zasilania. System półaktywny. Aktywny podział 10cali i 15cm średniaka z dobranymi zboczami pomiarem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Co to za płyta główna?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mik_]

13 minut temu, krzysztof.filipak napisał:

Co to za płyta główna?

cm4io board z Compute Module 4 - 2GB RAM + 32GB eMMC + WiFi/Bluetooth - CM4102032 + moodeaudio + roon.

Kilka osób ma to na forum.

[RobG1974]

U mnie podobnie na cm4 IO board. Jak u

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Myślę, że dużo bardzo zależy od systemu. Ja grałem na Windowsie też grała Ciepło, na volumio na zwykłym komputerze grała inaczej, a na cm4io board gra wg mnie najlepiej. Bardzo rozdzielczo, z lekką nuttą ocieplenia ale bardzo dobrą rozdzielczością. Ja ciągle porównuję z luminem i ten przekaz bardziej mi pasuje chyba od lumina. Ale podstawa to dobry dac.

Wysłane z mojego SM-G975F przy użyciu Tapatalka

W następnym tygodniu już zapakuję w obudowę i będzie projekt skończony.

Wysłane z mojego SM-G975F przy użyciu Tapatalka

Pink Fauna z najwyższym zegarem miałem, tylko wtedy odpaliłem go na zwykłym kompie i jakoś mnie nie zafascynował, biorąc pod uwagę cenę prawie 8tys. zł. Ale to mogła być za pochopna ocena, muszę kiedyś przetestować na CM4 io Board. Wtedy nie umiałem odpalić, teraz wiem w czym jest problem, więc zapewne też wypadłby lepiej. U mnie faktura instrumentów jest niesamowita. Jest detal i nie jest przekaz techniczny, to już jest dobrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysztof.filipak]

Muszę skompletować CM4 i zobaczymy.

[RobG1974]

Jak będziesz podłączał, to musisz do pliku config.txt dodać jeden wiersz, bo inaczej nie będzie widziana karta PCI-expr.

dtoverlay=pcie-32bit-dma

Przetestuj sobie albo moodeaudio albo volumio, te systemy w miarę dobrze współpracują z cm4.

Przez jakiś czas grałem z Euphony linux na kompie z zasilaniem liniowym i muszę przyznać że te małe systemiki mi się bardziej podobają co chodzi o jakość brzmienia z JCat XE.

Cm4 IO board potrzebuje zasilania 12V, wiec potrzebny jest jakiś liniowy zasilacz. Czym zasilasz Jcat XE?

Wersja JCat Femto jest widziana przez system natomiast bez problemowo.

[krzysztof.filipak]

11 godzin temu, RobG1974 napisał:

Jak będziesz podłączał, to musisz do pliku config.txt dodać jeden wiersz, bo inaczej nie będzie widziana karta PCI-expr.

dtoverlay=pcie-32bit-dma

Przetestuj sobie albo moodeaudio albo volumio, te systemy w miarę dobrze współpracują z cm4.

Przez jakiś czas grałem z Euphony linux na kompie z zasilaniem liniowym i muszę przyznać że te małe systemiki mi się bardziej podobają co chodzi o jakość brzmienia z JCat XE.

Cm4 IO board potrzebuje zasilania 12V, wiec potrzebny jest jakiś liniowy zasilacz. Czym zasilasz Jcat XE?

Wersja JCat Femto jest widziana przez system natomiast bez problemowo.

Dzięki na info z wpisem do configa, bo bym siedział i krew by się lała.

Mam subskrypcję na Volumio, więc system jest pozostanie.

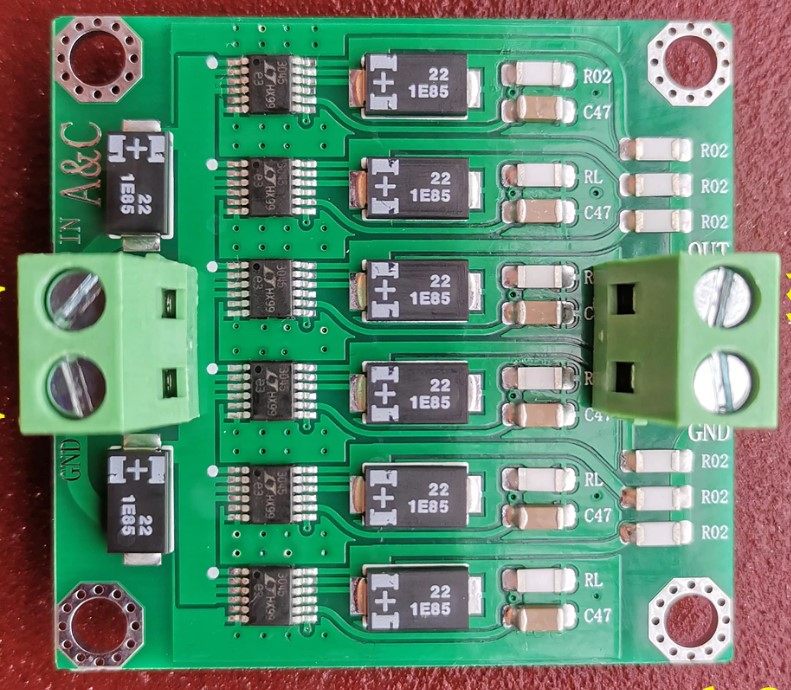

Zasilanie mam prawie jak trzeba. Dwa transformatory z Toroidów tylko stabilizację mam jedną na 15V (pod SBC Supermicro) a drugą na 5V pod JCata. Stabilizacja zrobiona na chińskim module równoległych LT3045.  Nie wiem czy te 15V nie będzie za duże więc będę musiał rezystoki na płytce od chińskich przyjaciół przelutować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2023 przez krzysztof.filipak

[mik_]

Bardzo fajny transport. Nawet nie wiem czy nie wolałbym bardziej to co masz niż cm4io. Możesz postawić też win i puszczać z aplikacji tidala.

Jeśli volumio ma korektor, może nim delikatnie poprawić.

A może potrzebujesz zmiany czegoś innego, napisz jaki masz dac. Tanie daci grają czasem jak popsute.





[krzysztof.filipak]

15 minut temu, mik_ napisał:

Bardzo fajny transport. Nawet nie wiem czy nie wolałbym bardziej to co masz niż cm4io. Możesz postawić też win i puszczać z aplikacji tidala.

Jeśli volumio ma korektor, może nim delikatnie poprawić.

A może potrzebujesz zmiany czegoś innego, napisz jaki masz dac. Tanie daci grają czasem jak popsute.





Na pewno płyta Supermicro X12STN-C z Celeronem jest niedościgniona pod względem wydajności w stosunku do Malinki. Stabilności i wytrzymałość bez dwóch zdań. Tylko w finale to przesadzanie z ciepłem i rozjaśnieniem. Dużo wnosi zmiana kondensatorów na zasilaniu. Doszedłem do Mundorfów, dają świetny bas, nie ciągnie się i bardzo dobrze różnicuje.

Korektorem nie chce grzebać, to programowe DSP i niekoszerne :).

DAC jak pod system jest ok. Mam MF M6x. Pięknie współpracuje z transportami CD Cyrusem XDt-XR, Moonem 260CDt.

[mik_]

Jeśli gra z transportami cd to nic bym nie zmieniał. Zacząłbym od zrobienia pomiarów w miejscu odsłuchu dla Xe , xdt, cdt i porównał wykresy.

U mnie mundorfy były fabrycznie, też czuje zróżnicowanie, możliwe ze to one 🙂



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2023 przez mik_

[RobG1974]

Tak się zastanawiam, może Mundorfy w zasilaniu tak Ci ocieplają brzmienie, bo one taki charakter mają.

[krzysztof.filipak]

1 minutę temu, RobG1974 napisał:

Tak się zastanawiam, może Mundorfy w zasilaniu tak Ci ocieplają brzmienie, bo one taki charakter mają.

U mnie dużo mocniej rozjaśniają Nichocon FG, a w miarę przyzwoicie jest na Samwha RD jednak na basie brakuje precyzji. Na Nichicon KG z kolei bas robi się młotkowaty. Mundorf wydaje się optymalnym. Wariacji jest kupa, z testów pokaźne już pudełko mam przelutowanych kondensatorów.

Jeszcze do loterii dochodzi opcja, że na stabilizator 15V mogę dać inne a na 5V inne.

[RobG1974]

Z moich doświadczeń, windows jest najgorszym rozwiazaniem, jeżeli używamy zwykłego home czy pro, dopiero windows server 2012 lub 2019 daje poprawę grania ale tam dochodzi stały problem sterowników do daca, ASIO, dobrze w miarę gra na Carnel Streaming, ale to trochę zabawy, trzeba audiooptymalizer zainstalować, czysty system i zaczyna grać, a na tych rozwiazaniach moode czy volumio gra bez zabawy w sterowniki jak się zmieni daca. Kolejna temat to sama aplikacja jakiej będziemy używali do odtwarzania.

Ja słucham głównie z własnych plików, tidala i qobuza i roon mi załatwia sprawę, bo jest wygodny, ale jak porównuję same pliki to moode i volumio vs roon, wygrywają, co chodzi o jakość odtwarzania.

[krzysztof.filipak]

1 minutę temu, RobG1974 napisał:

Z moich doświadczeń, windows jest najgorszym rozwiazaniem, jeżeli używamy zwykłego home czy pro, dopiero windows server 2012 lub 2019 daje poprawę grania ale tam dochodzi stały problem sterowników do daca, ASIO, dobrze w miarę gra na Carnel Streaming, ale to trochę zabawy, trzeba audiooptymalizer zainstalować, czysty system i zaczyna grać, a na tych rozwiazaniach moode czy volumio gra bez zabawy w sterowniki jak się zmieni daca. Kolejna temat to sama aplikacja jakiej będziemy używali do odtwarzania.

Ja nigdy nie przymierzałem się do grania z PC-ta pod Windowsem. Od lat jak przesiadłem się na streamery to już nie wracałem do pc-tów. Windowsy w wersji serwerowej będę grać lepiej, bo nie maja domyślnie załadowane dużo usług. Trzeba instalować samemu, stąd też stabilność jest wyższa przy praca całodobowej. Ja w firmie mam pod bazę MSSQL mam Server 2019 i tam restart robię tylko jak aktualizację są. Tak to miesiącami chodzi i nic się nie dzieje.

Tak więc jeśli mamy warstwę IT sprawną to nasza ukochana warstwa Audio lepiej się ma.

[_mucha_]

Chętnie odsprzedam kartę USB z przejściówką mini pci-e. Używałem ją z mini PC i Daphile zasilone "chińskim" Studerem.

[krzysztof.filipak]

Da się to podłączyć do CM4? Miał ktoś do czynienia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RobG1974]

Myślę, że bez problemu, ja mam zwykłe amanera w dacu i działa mi super.

Ta karta musi później po i2s do dac-a być podłączona.

Jcat XE USB poprzez kabel usb do płytki Amanero lub bezpośrednio ze złącza usb CM4 IO Board

[krzysztof.filipak]

5 godzin temu, RobG1974 napisał:

Myślę, że bez problemu, ja mam zwykłe amanera w dacu i działa mi super.

Ta karta musi później po i2s do dac-a być podłączona.

Jcat XE USB poprzez kabel usb do płytki Amanero lub bezpośrednio ze złącza usb CM4 IO Board

W PC to czuje te złącza, ale w Malince pełno tego. Dajmy na to że chcę podpiąć takie wyjście USB z Amanero do CM4 to na tej szynie 40 pinowj GPIO jest magistrala I2C czy trzeba nakładkę z jakimś konwerterem, żeby to zagrało.

[RobG1974]

Ta karta amanero, to karta do daca. Na wyjściu amanero powinien być do złącza i2s podpięty dac lub moduł wejść jakiś na AK 4113-4118. Do cm4 nie ma sensu podpinać do i2c.

Wysłane z mojego SM-G975F przy użyciu Tapatalka

[krzysztof.filipak]

Jak zainstalować Volumio na CM4 na pamięci eMMC. Z USB nie idzie. Musi być na karcie SD?

Zielono mi na tej malinie 🙂

[RobG1974]

Z przodu jest gniazdo micro usb i przez to gniazdo trzeba podpiąc modół cm4 io Board do jakiegoś komputera (to oczywiście tylko kiedy chcemy zainstalować na pamięci eMMC



Tu przesyłam krok po kroku

[krzysztof.filipak]

Godzinę temu, RobG1974 napisał:

Z przodu jest gniazdo micro usb i przez to gniazdo trzeba podpiąc modół cm4 io Board do jakiegoś komputera (to oczywiście tylko kiedy chcemy zainstalować na pamięci eMMC

Tu przesyłam krok po kroku

Więc trzeba pod Windowsa sterownik zainstalować, aby była widoczna pamięć wbudowana. Poszło ładnie, wgrywa się Volumio.

A z karty microSD to jakieś zabiegi też potrzeba, bo nie idzie. mam Sandiska 64GB microSDXC UHS-I.

Z kolei jak wpinam do USB pendrajwa to mam komunikat: Can't Access TTY: Job Control Turned Off

[krzysztof.filipak]

Trzeba coś skonfigurować aby port USB wykrywał DACa?

[RobG1974]

Tam trzeba zworki odpowiednio ustawić, żeby móc bootować z usb 1-2 zworka ma być właczona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Trzeba w config.txt dodać jedną linijkę:

dtoverlay=pcie-32bit-dma



Karta Jcat XE pracuje w standardzie 32 bit i przy systemie 64bit jest nie wykrywalna.

A jak masz usb zformatowane? Fat32?



Karty microSD działają tylko w wersji CM4 Lite, czyli bez pamięci eMMC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysztof.filipak]

41 minut temu, RobG1974 napisał:

Tam trzeba zworki odpowiednio ustawić, żeby móc bootować z usb 1-2 zworka ma być właczona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Trzeba w config.txt dodać jedną linijkę:

dtoverlay=pcie-32bit-dma



Karta Jcat XE pracuje w standardzie 32 bit i przy systemie 64bit jest nie wykrywalna.

A jak masz usb zformatowane? Fat32?



Karty microSD działają tylko w wersji CM4 Lite, czyli bez pamięci eMMC.

Z kartą doszedłem. Musiałem podać jej zasilanie oddzielnie +5V i ruszyła. Oczywiście wpis dodałem.

CM4 chyba nie wystawia napięcia +5V na USB, stąd pewnie nie rusza DAC.

Wyświetlacz 4,3" HDMI + USB dotyk i zasilanie, który na Supermico mi działał teraz zaświecił, jak podałem mu oddzielne zasilanie.

Nie mogę jeszcze uruchomić NoW Playing w trybie Volumio Kiosk ) Local Display. Wypisuje mi że "Kiosk script not detected or could not be read.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysztof.filipak]

Zatem kwestię zasilania na USB wyświetlacza rozwiązuje wpis w userconfig.txt "dtoverlay=dwc2,dr_mode=host"

Problem z niewykrywaniem DACa na USB również rozwiązuje powyższy wpis.

Info z brakiem skryptu w Now Playing rozwiązuje instalacji wtyczki Touch Display.

Jednak Malina jest specyficzna i odmienna od x86 PC. Zobaczymy, jak będzie z dźwiękiem.

Serdeczne podziękowania @RobG1974

[RobG1974]

A ja czekam na obudowę, Pan Robert z Modushop się rozchorował i mają drobne opóźnienia w wycinaniu. Ale obiecał, że w tym tygodniu już mi wyślą.

[krzysztof.filipak]

8 minut temu, RobG1974 napisał:

A ja czekam na obudowę, Pan Robert z Modushop się rozchorował i mają drobne opóźnienia w wycinaniu. Ale obiecał, że w tym tygodniu już mi wyślą.

Ja czekam na front pod wyświetlacz, mi obiecał na 23.01. Cóż, jak wyzdrowieje to ogarnie.

W instrukcji wyczytałem, że jak nie mamy wentylatora i PCI-E z potrzebami na napięcie 12V to można zredukować jedną przetwornicę DC-DC i pracować tylko na 5V. Zasilanie wtedy podajemy przez J20 (złącze jak ze starego flopa). Trzeba wtedy wylutować cewkę L5. Mając w oczach błysk, rozgrzałem lutownicę i tak też zrobiłem. Tym sposobem pozbyłem się drugiego napięcia, a cała sekcja PCI-E oraz USB chodzi z liniowego zasilacza. Została tylko przetworniczka na 3,3V pod procesor.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RobG1974]

Próbowałeś już coś posłuchać? Jakieś wrażenia?
