gdwt plus wzmacniacz

[Ryszard73]

Witam , mam pytanko dla bardziej zaawansowanych może ktoś pomoże . Chcę podłączyć  dwa głośniki wysoko tonowe oddzielnie od kolumn  które już są podłączone do wzmacniacza .

Jaki system zabezpieczenia musiałby być , pomijając zwrotnicę  by nie uszkodzić głośnika  , posiada ktoś może jakiś prosty schemat podłączenia tego ,to mają być dwa oddzielne kanały tylko na wysokie tony w innym miejscu w pomieszczeniu .



Pozdrawiam

Edytowane 5 Maja 2023 przez Ryszard73

[audioburak]

Musi być nie gorsze zabezpieczenie tych GDWT niż w zwrotnicach.

Skoro producent ogranicza pasmo od dołu, trzeba się tego trzymać.

Tym bardziej, że ich odporność na przeciążenia była kiepska.

Fragment zwrotnicy z dowolnej kolumny z tymi głośnikami i już.

Ale lepiej byłoby im jeszcze komfort pracy poprawić 😉

Czyli powiedzmy 2,2 uF i cewka 0,15 mH to minimum.

Edytowane 5 Maja 2023 przez audioburak

[porlick]

W Zeusach są jeszcze w szeregu 20 watowe żarówki samochodowe. Działają one jak rezystor o wartości zmiennej w funkcji mocy- jak podasz zbyt duży pałer, żarówką zwiększa opór, redukując moc płynącą do głośnika. Mam gdzieś nawet takie dedykowane do tego celu, z kolumn pro firmy Bose.

O, tak wyglądają te zabezpieczenia:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

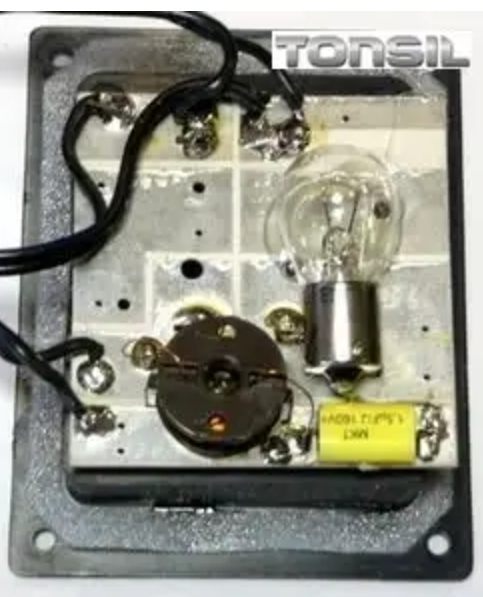

A papraki z Tonsilu wystrugali takie coś: 🤪

Choć i to podobno działa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
