TPA3250 - problem

[terminus]

Jeśli ktoś posiada płytkę od Chińczyka na TPA3250, taką jak na zdjęciu, proszę o podanie symbolu układu M1.

U mnie jest LM358, ale patrząc po topografii płytki, to nie ma prawa działać, zasilanie na nim mam 0,7 V, bez niego jest 5 V.

Dzięki





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

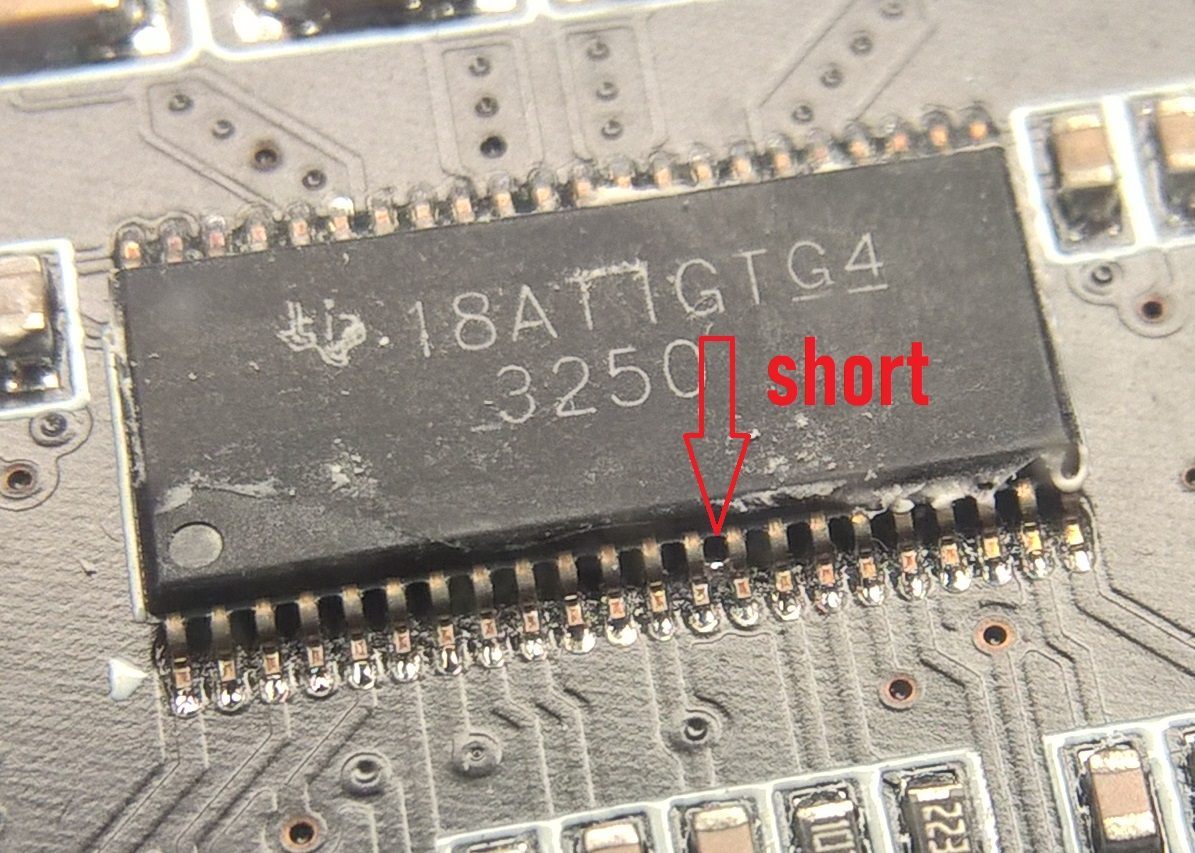

Dodam, że od nowości piny 13 i 14 TPA3250 miały zwarcie kroplą cyny.

Po usunięciu zwarcia nic się nie zmieniło, tzn. nie działa.

Na razie mam spór z Żółtym, który oferuje mi $5 :).

Jeszcze jedno pytanie do posiadaczy takiej sprawnej płytki:

w jakich okolicznościach świeci LED?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Czerwca 2023 przez terminus

[terminus]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Zadałem pytanie do dziesięciu sprzedawców płytki, na eBay i na Ali. Pieprzą, kierują do działu technicznego.

Wszyscy odpowiedzieli, ale nikt na temat. Nadal nie wiem, co powinno być jako M1... Tragedia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Porównywałeś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

W dniu 2.07.2023 o 10:12, jurek napisał:

Porównywałeś?

Oczywiście, ale żaden z tych układów nie pasuje w miejsce mojego.

Przetwornica 12 V jest na XL1509, 5 V jest na Zenerce, i nie wiem, czy 3,3 V jest u mnie potrzebne, raczej nie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Lipca 2023 przez terminus

[terminus]

Może tak. Co może oznaczać nadruk M1 na PCB? Przy TL072 nie ma nadruku, przy XL jest nadruk z symbolem kości, przy Zenerce jest nadruk 5V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Lipca 2023 przez terminus

[Daniel_68412]

41 minutes ago, terminus said:

Co może oznaczać nadruk M1 na PCB?

mode selection m1 - może to samo co w spcecce tpa3250?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Na tej PCB nie ma wyboru Mode. Jest wszystko polutowane na BTL stereo. 🤕

Nie ma żadnych zworek ani punktów lutowniczych.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Lipca 2023 przez terminus

[jurek1]

Ja kiedyś na podobnej płytce wszedłem z sygnałem zbalansowanym bezpośrednio na kość, i dopiero wtedy jakoś to zagrało, ale i tak d..nie urwało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Tu są 2 x TL072 jako wtórniki i desymetryzatory. Są ok.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Nie rozumiem mentalności Azjatów. Dzisiaj przyszły odpowiedzi na kolejne zapytania:



1) So sorry , we don't the chip number.



2) hello, so sorry, we don't sell this amplifier board. there is no information about it. could you please try to find it from other seller, ok?



😂😂😂😂😂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Lipca 2023 przez terminus

[terminus]

Zakładając, że to LM358, to nie pasuje zasilanie, bo 8 noga jest na masie, a noga 4 poprzez piny

MUTE jest dopiero zasilona plusem - na mojej płytce. I jeszcze zasilanie z Zenerki 5 V

wchodzi na nogę nr 1.

Piny MUTE normalnie rozwarte do grania, zwarte - wyciszenie. Więc to nie ma sensu.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czyli szukam jakiejś kości 8 pin, z + zasilania na pin 1, - na pin 8.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lipca 2023 przez terminus

[terminus]

Rezystor 20 kΩ jest między 1 i 4.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Wstępnie dopasowałem AP2132. Muszę prześledzić ścieżki, czy to może działać.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

To nie to, pin 3 jest połączony z LED przez 4,7 kΩ, nie z zasilaniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lipca 2023 przez terminus

[terminus]

Właśnie dostałem odpowiedź z audiophonics.fr:

Hi,
Unfortunately we are not able to answer to that ...
Original marking should have been removed ... nothing can be read on it.
I stay at your disposal.
Best regards

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

LTC358?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

2 minuty temu, jurek napisał:

LTC358?

No nie, bo to to samo co LM358, w sensie wyprowadzeń.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[warsztat.elektronik]

Witam, jestem na tym forum nowy to będzie mój pierwszy post, 1 na plus 5V i mase na 8 pin mają niektóre procesory ośmio bitowe w ośmio nózkowych obudowach. pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lipca 2023 przez warsztat.elektronik

[terminus]

2 godziny temu, warsztat.elektronik napisał:

Witam, jestem na tym forum nowy to będzie mój pierwszy post, 1 na plus 5V i mase na 8 pin mają niektóre procesory ośmio bitowe w ośmio nózkowych obudowach. pozdrawiam.

Dzięki za podpowiedź, ale dodatkowy mikrokontroler odpada, może jakiś supervisor napięcia? Między TPA a chipem M1 8 pin są jeszcze 2 tranzystory.

Czarna soldermaska bardzo utrudnia robotę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lipca 2023 przez terminus

[warsztat.elektronik]

Gdyby dojść do których pinów tpa to podłączone można by coś wnioskować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

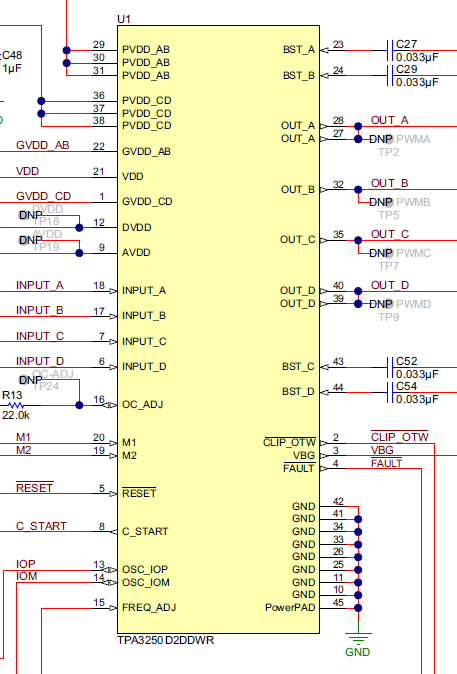

Próbuję narysować sobie schemat. Przy okazji znalazłem błędy w dokumentacji.

W datasheet do kości noga 18 to RESET, a noga 5 to  INPUT_A,

w datasheet do płytki EVM noga 18 to INPUT_A, noga 5 to RESET.

I inne wejścia i wyjścia chyba też pomieszali...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Powoli tracę cierpliwość. Dobrze, że są po 44 nogi tu i tu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Lipca 2023 przez terminus

[jurek]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

W tym powyższym linku LTC358 są jako symetryzatory sygnału wejściowego audio.

Na mojej chińskiej płytce to samo robią TL072, są zasilone 12 V z przetwornicy.

Chyba, że jurek miałeś coś innego na myśli?

Odnośnie numeracji nóżek TPA to dostrzegłem logikę - w jednej z dokumentacji są liczone

prawidłowo od lewej do prawej, a w drugiej odwrotnie :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Lipca 2023 przez terminus

[terminus]

 Czyli zły rysunek to ten z noty podstawowej TPA:





Chyba 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Lipca 2023 przez terminus

[warsztat.elektronik]

W pdf są błędy które wyglądają jakby ktoś z dysleksją tworzył dokument, wystarczy popatrzeć na rysunek obudowy i schematy. Układ wymaga tylko zasilania głównego i 12V resztę robi sobie sam w środku. A może ta kostka to jakiś pojedynczy wzmacniacz operacyjny albo logiczny skoro podpięta pod mute. Jakby był stary skaner pod ręką to można poskanować płytkę w 300-600dpi. Sam używam epsona do takich akcji.

być może można stąd brać natchnienie, 3,3V robią do zasilania LED

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Lipca 2023 przez warsztat.elektronik

[terminus]

Widziałem już to ↑.

Mute, z tego co zdążyłem rozkminić na chińskiej płytce zwiera do masy poprzez te 2 tranzystory, o których wspominałem,

któreś nogi TPA, już zapomniałem, które :), zaraz to jeszcze raz przepatrzę. Owymi tranzystorami steruje tajemniczy chip.

Skaner mam, spróbuję.

3,3 V jest na mojej chyba niepotrzebne, bo tryby pracy są na stałe ustawione, piny zwarte do masy.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Lipca 2023 przez terminus

[warsztat.elektronik]

3,3V jest robione do zasilania diod LED, widocznie przy wyższym napięciu świeciłyby non stop. Nie musi być regulator, starczy dzielnik rezystorowy albo rezystor dioda zenera. W obudowach jak małe tranzystory występują też diody. Tranzystorki mogą być zwykłe ale też z wejściem logicznym. Na schematach widzę że stosują zewnętrzny układ reset, nie bazują na samym kondensatorze na pinie od resetu. Widocznie tak lepiej, w samym pdf jest napisane żeby dać opóźnienie do ustabilizowania zasilania po włączeniu bo inaczej będą efekty akustyczne.

Na drugim schemacie układ U7 czy to przypadkiem nie to samo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Lipca 2023 przez warsztat.elektronik
ortografia

[warsztat.elektronik]

53 minuty temu, terminus napisał:

Widziałem już to ↑.

Mute, z tego co zdążyłem rozkminić na chińskiej płytce zwiera do masy poprzez te 2 tranzystory, o których wspominałem,

któreś nogi TPA, już zapomniałem, które :), zaraz to jeszcze raz przepatrzę. Owymi tranzystorami steruje tajemniczy chip.

Skaner mam, spróbuję.

3,3 V jest na mojej chyba niepotrzebne, bo tryby pracy są na stałe ustawione, piny zwarte do masy.



Tajemniczy chip może nie tylko resetować ale i kontrolować zasilanie (czy napięcie mieści się w zakresie), we wzmacniaczach klasy D to ważne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Ciężko było, ale jest. Oto schemat:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Oryginalnie na nodze 1 M1 było 0,7 V. Po wylutowaniu 358, który tam był, jest 5 V.
