Laser Philips CDM-2, regulacja & inne problemy z CD z takim napędem

[terminus]

Czy ktoś posiada i zgodziłby się wypożyczyć płytę testową Philipsa lub Sony? Było ich dużo;



chyba 48 wersji płyt CD było dostępne dla serwisów firmowych.

[terminus]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Mam kopię Yeds 18 Sony.

[terminus]

Jest rip na InternetArchive YEDS-18, ale dzięki.

[terminus]

Chodzi o tłoczone oryginały, CD-R mają dużo szersze pity i landy, nie nadają się zbytnio do regulacji optyki i jej sterowania.

[terminus]

Żeby naoliwić górne łożysko spindle, zmajstrowałem takie coś:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Podejście jest pod talerzykiem, jak się go lekko uniesie, to widać oś.

Igła  ∅ 0,8 mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Sierpnia 2024 przez terminus

[witek_z]

11 godzin temu, terminus napisał:

Igła  ∅ 0,8 mm.

i czym to oliwisz?

[terminus]

Hipol przekładniowy.

[terminus]

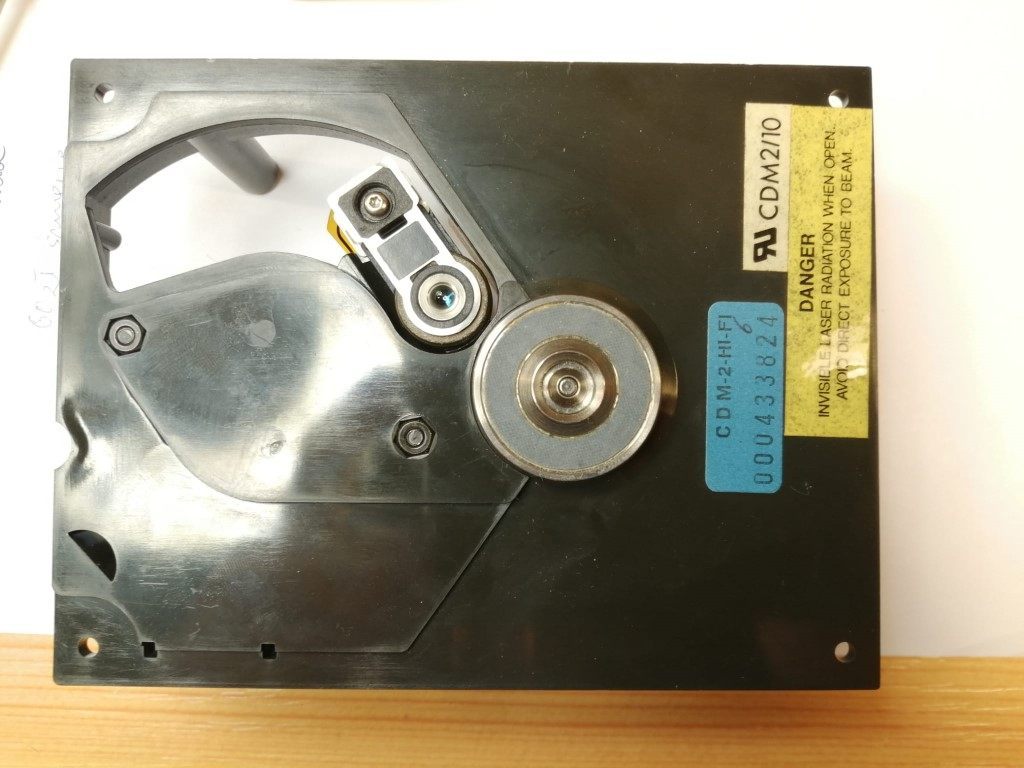

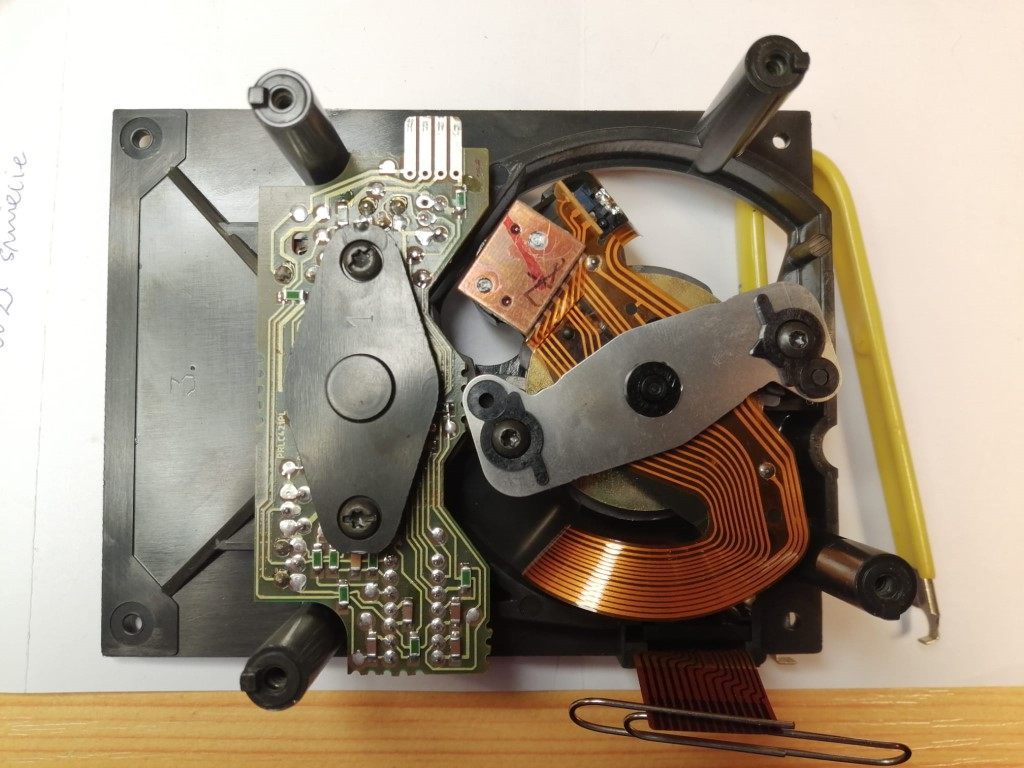

Wpadł mi do serwisu CD150  z CDM-2/10 wersja Hi-Fi (czarna).



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

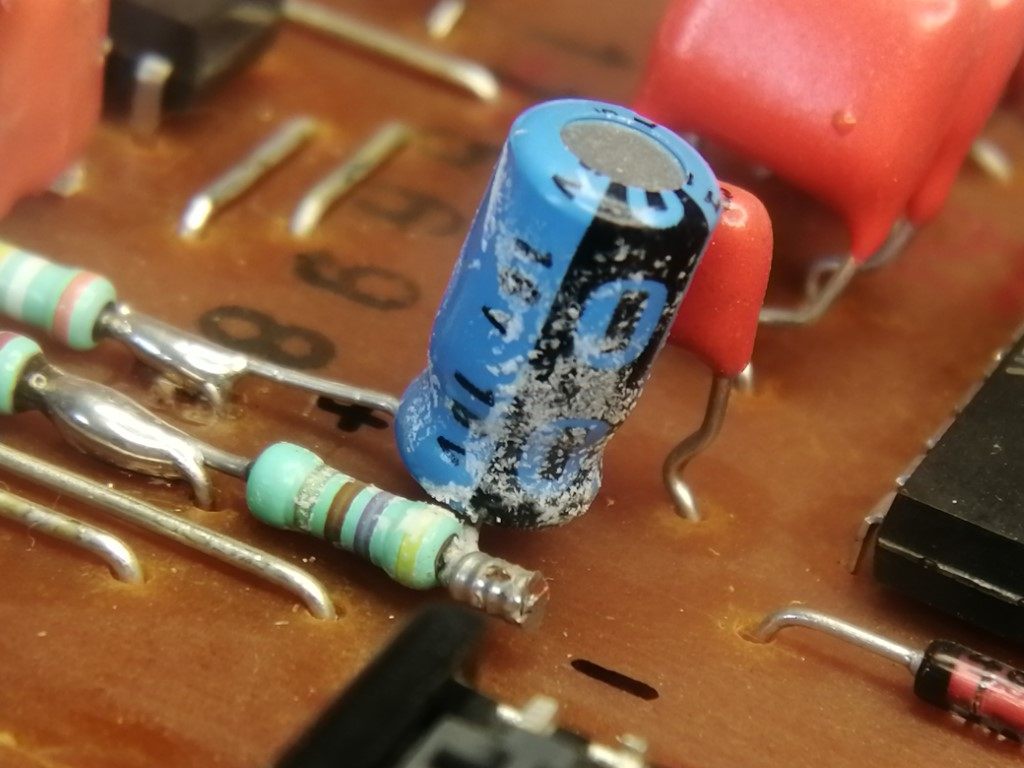

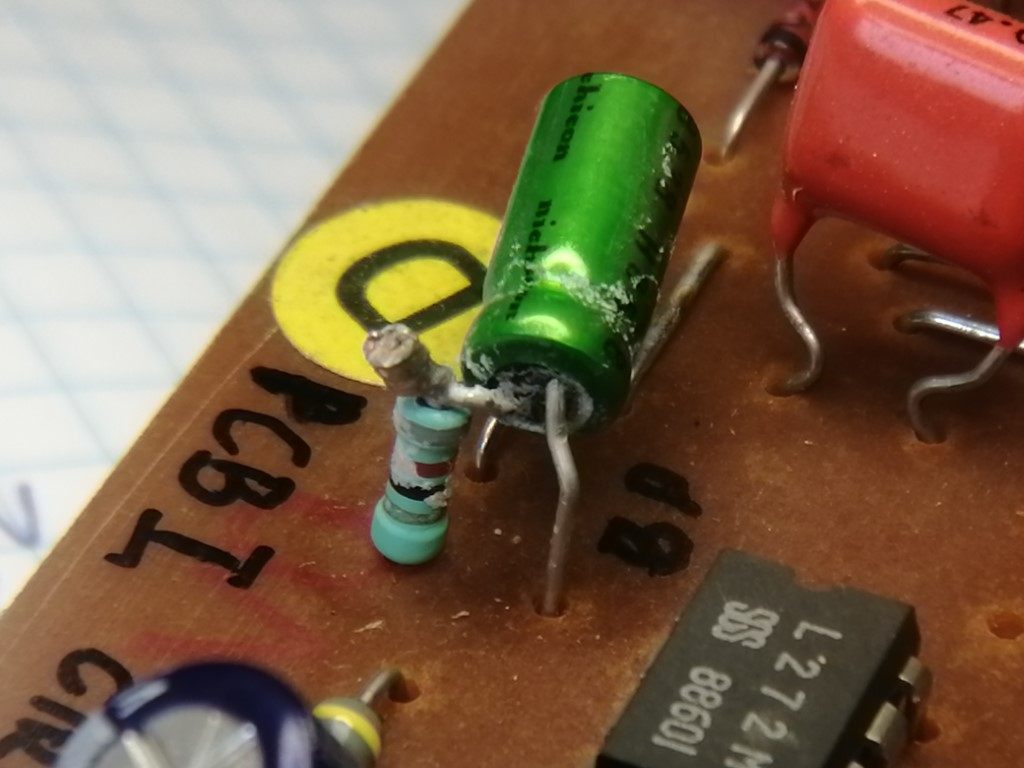

Ciekawe, że to działa, z zerową pojemnością kondensatorów na PCB serwo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Listopada 2024 przez terminus

[terminus]

Wszystkie ceramiki wymieniam na na 1% MURATA C0G/NPO; oryginalne mają 70% rozbieżności.



Przy TDA1540 jeden z nich musi mieć tolerancję < 1%. Oscilator capacitor - piny 8 - 9.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Listopada 2024 przez terminus

[terminus]

Artykuł z opisem diody laserowej Sharp LTO22MC 780 nm stosowanej w CDM-0 do CDM-9.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Datasheet

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A z tego można zrobić miernik mocy optycznej - podpowiedź w artykule powyżej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Grudnia 2024 przez terminus

[terminus]

Jest problem z CDM-2 Hi-Fi. Mianowicie losowo(?) nie wczytuje TOC lub robi to bardzo długo. Albo wczytuje błyskawicznie.
Nie ma tu znaczenia rodzaj i wiek CD, CD-R. Soczewki i pryzmat umyte, mechanizm nasmarowany, geometria ustawiona.
Kondensatory nowe, płytka przelutowana. Jakieś pomysły na ten przypadek? Wadliwa któraś kość na PCB serwo?
L272 (dual op-amp) - focus drive, radial drive - wymieniałem, bez rezultatu.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jeszcze schemat tej konkretnie wersji:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Grudnia 2024 przez terminus

[terminus]

Do powyższego dodam, że silnik spindle nie ma najmniejszego luzu(!) i obraca się swobodnie bez oporu.



[terminus]

Jutro będzie dawca organów, ale z CDM-2 03001; nie hi-fi, biały korpus. Ciekawe, czy przeszczep będzie działał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2024 przez terminus

[terminus]

Jak poprawnie zmierzyć prąd pobierany przez diodę laserową? Serwisówka podaje punkt 1, ale widać, że to jest światło odbite od płyty CD.

Zmienia się z jakością płyty, oczywiście nie mam referencyjnej testowej.

Poprawniej wydaje się mierzyć w punkcie 2.

Hmm?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2024 przez terminus

[terminus]

Absurd, bo z dawcy napęd + serwo zachowuje się tak samo. PCB panelu z dawcy też nie zatrzymuje silnika tacki.

Poprawnie działa tylko dawca ze starym i nowym  PCB wyświetlacza (sterownika kieszeni).

Czy może być uszkodzony RAM?

Katastrofa, gdybym doszedł, dlaczego silnik tacki nie wyłącza się...

Tam jest tyle sprzężeń między kontrolerami, że ciężko to ogarnąć.

Edytowane 17 Grudnia 2024 przez terminus

[terminus]

Zacznę od wymiany 74LS74, potem  TDA5708, znalazłem za ok. 25 zł.



[witek_z]

ciekawe czy się uda.

[terminus]

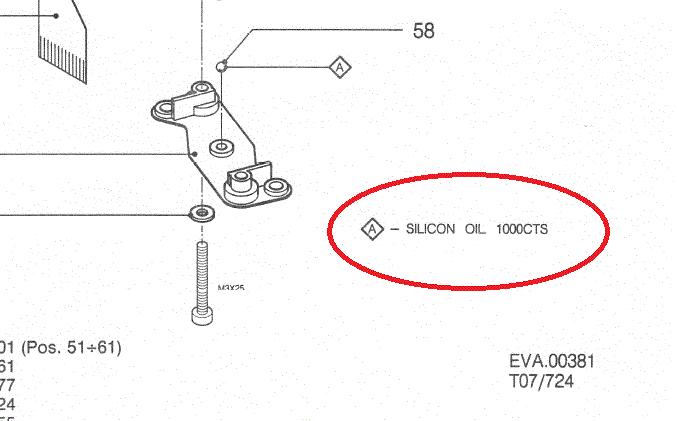

Kolejny problem z lepkością oleju do kulek ramienia radial,

w zależności od wersji dokumentacji różni się:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Teraz pytanie, która wartość być powinna, a która jest błędna.

Obstawiam 100.000, bo 4822 390 80113 występuje też w gramofonach (ramię) i tam jest podany taki parametr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Grudnia 2024 przez terminus

[terminus]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ten chyba będzie się nadawał...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Wydaje mi się to ważne, bo bardzo lepki olej wytłumi wibracje i zapewni wymagany opór.

A nadal nie wiem, czy przyczyną losowego nie wczytywania TOC jest napęd, czy elektronika.

Właściwy olej wykluczyłby albo zminimalizował to pierwsze.

W biuletynie Philipsa jest mowa o serii CDM z niewłaściwym fabrycznie olejem powodującym

zacieranie (!) ramienia. Zalecali serwisom oczywiście wymianę CDM. 🙊

[witek_z]

18 godzin temu, terminus napisał:

Obstawiam 100.000

a ja inaczej obstawiam, bo to musi się luźno kręcić.

[terminus]

No tak. Pozostaje potwierdzić eksperymentalnie.
Tym bardziej, że ~15 sztuk chodzi bez problemu na "zwykłym" oleju z Lidla.
Ale ten jedyny jest inny, z czarnym korpusem (CDM-2 Hi-Fi/0000), wydaje mi się, że to pierwsza wersja.
Jakby kogoś to interesowało, to np. tylko dla wersji CDM-2 Hi-Fi/0000 i numerem na naklejce 5725
(taka akurat jest na warsztacie) było 9 (!) różnych schematów serwo + µP.

----------------------------------------------------------------------------------------------------------------

Czy mogę liczyć na podpowiedź, dlaczego na silniku tray (tacki) w stanie wysunięcia jest 1,9 V?
Kręci się mimo przełączenia się krańcówki S- OUT.

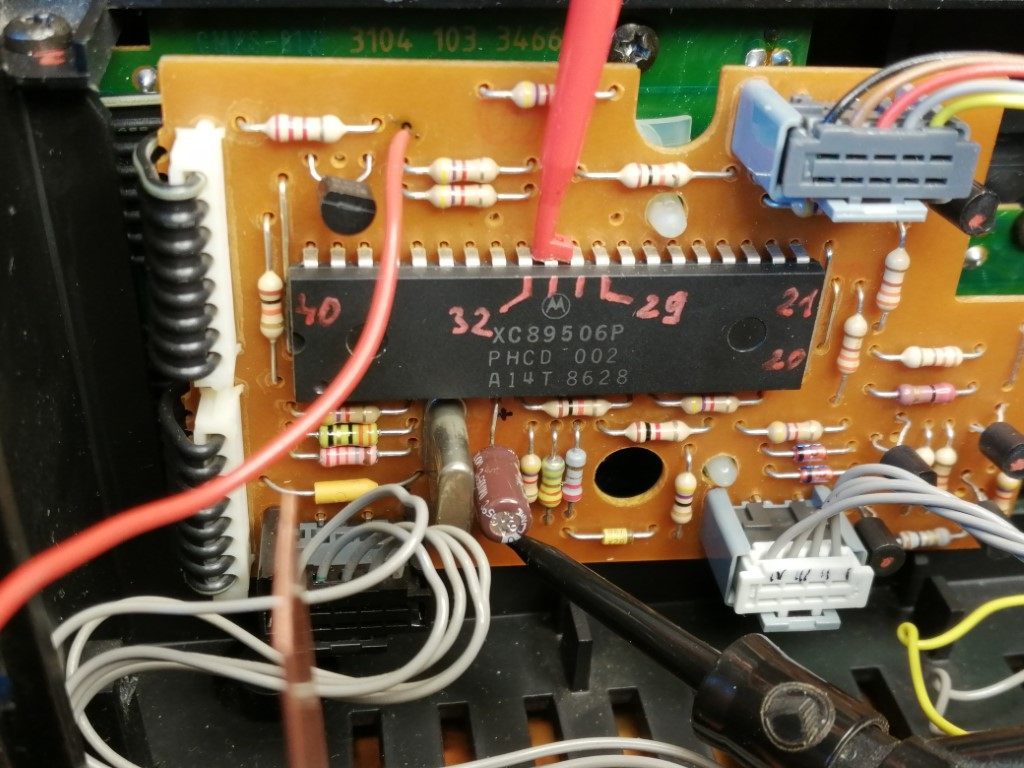

Na nogach mikrokontrolera na (wysuniętej) i [schowanej] tacy:
- 29     (4,7)             [4,9]  V
- 30     (4,7)             [4,9]  V
- 31      (0,0)             [4,4] ! V
- 32     (4,7)             [0,0]  V



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Rezystor 3076 usunąłem, wydaje się zbędny?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Grudnia 2024 przez terminus

[Grzegorz7]

Ze schematu wynika, że zawsze silnik będzie kręcił. W jedną czy drugą stronę ale będzie kręcił...

Przełącza go mostek pełny ze sporzężeniem. Nie ma stanu aby na zaciskach silnika było 0V. Jedynie wyłączenia zasilania w pkt R3074.

Czy mógłbyś to potwierdzić...

[terminus]

Grzegorzu na tacy zamkniętej na silniku jest 0 V. Podczas otwierania jest ~5 V, gdy dojedzie do końca 1,9 V.

Wszystkie części sprawne, wzmocnienie tranzystorów prawidłowe.🤔

Edytowane 26 Grudnia 2024 przez terminus

[Grzegorz7]

A co powoduje, że tacka wysunięta ma wstępny opór (taki zawsze występuje) przy próbie wsunięcia ręcznego; nie ten kręcący silnik?

[terminus]

Tak jest dokładnie, i tacka wsunięta ręcznie na tyle, aż krańcówka S- OUT zmieni stan - silnik się wyłącza (0 V).

Te stare odtwarzacze nie mają funkcji wsuwania tacki po jej ręcznym popchnięciu, jedynie z przycisku na panelu.

Edytowane 26 Grudnia 2024 przez terminus

[terminus]

Są jakieś postępy. Co zrobiłem:

1. korekta geometrii ramienia,

2. zmiana 33 µF na zworę (C 2123),

3. zmiana 1,5 µF na 470 nF (C 2159).

TOC jest wczytywany teraz zawsze, jednak zdarza się, że trwa to długo ~ ok. 10 sekund.

Z silnikiem tacki nadal zonk.

Edytowane 28 Grudnia 2024 przez terminus

[terminus]

Mały krok dla człowieka, duży skok dla CD.

Pomógł pikarel z Elektrody.

Odłączyłem R 3078, a 3076 przywróciłem.

I silnik stoi kiedy powinien, kręci kiedy powinien.



[terminus]

TDA5708 jest w drodze (z Cypru)  :), ten za 25 zł na drugi dzień

po moim wpisie zniknął w polskim sklepie i nie zdążyłem kupić.

Wymiana wyjaśni chyba lenistwo wczytywania TOC,

jak nie pomoże, to dalej będę korygował geometrię.
