Modyfikacja odtwarzacza CD Harman/Kardon

[rafko]

Czy ktos z Was modyfikował może ten odtwarzacz CD. Co warto w nim zrobić? Co wymienić? Siedza w nim dwa 20 bitowe przetworniki Burr-Brown, co o nich sądzicie?







Wyszukiwarka nie dziala juz pare dni, wiec zalozylem nowy temat. A jestem ciekaw czy mozna niewielkim kosztem uzyskac poprawe.

[McGyver]

Jaki model?

[Zolty]

Darkul chwalił H/K 750 jako super podstawe do tuningu - moze sprobuj skrobnac do niego na priv'a.

[rafko]

To jest HD 740...

[McGyver]

No to przede wszystkim zasilanie. Trzeba zbadać jak jest zasilana sekcja cyfrowa, może się okazać korzystna separacja zasilania poszczególnych bloków, a nawet poszczególnych sekcji DAC, poza tym diody szybkie soft recovery w miejsce standardowych, poprawa zasilania sekcji analogowej, może nowy filtr za DACem, lepsze opampy, dodanie DC servo, nawet prostego, usunięcie kondensatorów separujących, usunięcie tranzystorów mutujących

[rafko]

:-)))

Czyli wymiana niemal wszystkiego..... :-))))) To upgrade jego chyba sie nie oplaca.....

Dzieki Adam!

[McGyver]

E, to tylko tak wygląda jak się to napisze. Faktem jest, że to tak ze trzy dni dłubania non stop, ale robiłem już dziesiątki takich upgradów. W Marantzach to nawet posuwałem się do prucia ścieżek na płytce wokół DAC. Czasem nawet bardzo drobne zmiany przynoszą znakomite efekty.

[magazynier]

To wcale nie jest taki duży koszt tych operacji, a efekty mogą być zadziwiające

Właśnie jestem po wstępnym odsłuchu tuningowanego marantza i jestem całkiem zadowolony:)

Jeżeli Ci dobrze pracuje napęd oraz czyta płyty, na płytce jak i w samym CD masz trochę miejsca to nie ma się, co zastanawiać

Lutownica i do dzieła, możesz na miejscu kupić wiele rzeczy, bez konieczności zamawiania i czekania - ale co jest najfajniejsze - wszystkie te operacje wymagają niewielkich nakładów finansowych :>

Polecam

[rafko]

No to co byscie zaproponowali na poczatek? Cos co bedzie w miare latwo zrobic, a da poprawe? Od razu uprzedzam, ze nie jestem elektronikiem :-)...

[magazynier]

wymień wzmacniacze operacyjne - powinno sie spodobać i zmobilizować do dalszej systematycznej pracy

[rafko]

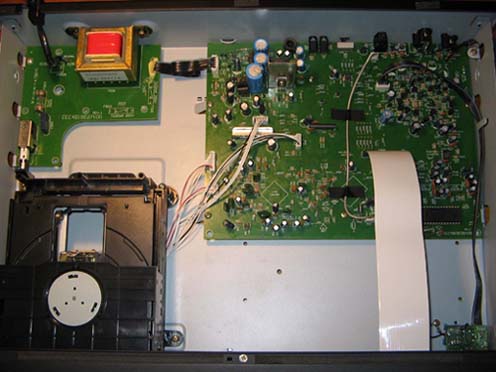

Ok, ale ktory to jest wzmacniacz operacyjny? Czy kondensatory tez zmieniac? Co warto ruszyc? Oto fotki:

[obrazekLUKASZ-291979_1.jpg] [obrazekLUKASZ-291979_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NADek]

mój taki sam:)))



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hiena-podrobka]

Piekne okazy.

Odlewane, aluminiowe transporty i dużo audiofilskiego powietrza:)

[Sebba]

Patrze wlasnie na schemat i na poczatek proponuje zmienic liche opampy 4560 na np opa1234 Potem dolaczyc zewnetrzny zegar o niskim poziomie jittera bo ten oryginalny na 1 inverterze nie jest najlepszym rozwiazaniem.

W drodze sygnalu audio jest az 3 kondensatory elektrolityczne. Wymien je na lepsze albo jesli napiecie stale po jednaj i drugiej stronie jest bliskie zeru to je zewrzyj.

W sumie mozesz wywalic calkiem wzmacniacz operacyjny bo on sluzy tylko do wyrownania wzmocnienia o ok 3 dB (wzmacniacz i tak ma zapas o wiele wiekszy) a filtrowanie odbywa sie we wzmacniaczy na elementach dyskretnycch w sumie ciekawe rozwiazanie ukladu filtra analogowego, powinno grac ladniej nia prz nawet najlepszych opampach

[magazynier]

>Sebba

A możesz udostępnić schemat/serwisówke do cd ?

[Sebba]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[twonk]

Odświeżam ten temat, żeby niepotrzebnie nie tworzyć nowego. Chcę zmontować tani (i w miarę dobry) zestaw do grania w pracy, a już od dawna kurzy mi się na półce HD750. Czy ktoś z Warszawy lub okolic podjąłby się jego tuningu - ale taniej niż w Neelu? ;-) [email protected]

[georg]

mam problemwłaśnie robię mod HD 750 po wymianie kond. w sekcjach zasilania zaczyna robić psikusy po ok 2min50sek zatrzymuje odtważanie na kilka sek. i ponownie odtwarza od miejsca zatrzymania bezpośrednio po lutowaniu było ok przesłuchałem 3 płyty a dziś coś go trapi nie wiem co robiś POMOCY bo się załamę!!!
