NAIM klon

[r1212]

A jakiej wartości potencjometr na wejściu był by zalecany - ktoś próbował różne czy po prostu wiadomo że to ma być ???

Edytowane 3 Listopada 2011 przez r1212

[mae]

na sprzezeniu 100uf to troche za duzo, wzmacniacz bedzie nad wyraz duzo basu mial co jest troche malo naturalne, tu proponuje dac od 47 do 68uf. oczywiscie tym co maja i tak duzo niskich proponuje zaczac od 47uf. u mnie dosc ladnie zagral FC ale finalnie lepszym rozwiazaniem byly perelki philipsa 47uf



Czy o tych philipsach mowa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

Czy o tych philipsach mowa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



dokladnie o tych

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nikola1971]

Pozdrowienia panowie! Myślę, że inżynierowie firmy - NAIM ukryty motyw za pomocą elektrolitów tantalu, jak międzystopniowe dzielących się. I ispozoval niebieski elektrolitów tantalu z tych NAIM wzmacniaczy. Ale można spróbować tantalu Panasonic lub Kemet. O tantalu wiele obiegowych opinii, ale tutaj tworzą SOUND BRAND tego sprzętu!Wzmacniacz mocy lepiej zastosować przedwzmacniacz! To znacznie poprawia dźwięk. Tu jest link do mojego klon-NAIM i interesujące informacje na temat renowacji starych wzmacniaczy:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Z poważaniem, Mikołaja. Petersburg

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Czy o tych philipsach mowa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W razie czego ...wpadło mi w ręce kilkadziesiąt sztuk serii 036 tych perełek i potwierdzam, świetne kondensatory :-)

Mogę kilka odstąpić ...info PW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Listopada 2011 przez MARER

[r1212]

U mnie taki stan po dzisiejszej nocy. Czy ktoś coś robi, czy się nie chwalicie ?? :).

ponawiam pytanie, jaki potencjometr 47k, czy 100k. Jakieś uwagi czy obojętne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

Coraz ciekawiej to wygląda.

A ja mam problem z jednym kanałem: układ działa ale maksymalny bias jaki mogę ustawić to 4mA.

Wszystkie rezystory są na swoich miejscach.

Gdzie szukać przyczyny?

Czyżby któryś ZTX był walnięty?

Edytowane 5 Listopada 2011 przez mae

[MARER]

jaki potencjometr 47k, czy 100k. Jakieś uwagi czy obojętne.



Ja za poleceniem Andrejosa nabyłem taki ...działa bezproblemowo i kulturalnie.

A sprzedawca pewniak ...z Hongkongu w tydzień przesyłka była na miejscu.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomq88]

ponawiam pytanie, jaki potencjometr 47k, czy 100k. Jakieś uwagi czy obojętne.

Jesli to ma być potencjometr na wejście do regulacji głośnosci bezpośrednio przed wzmadcniaczem, to powieniem miec mozliwie mały opór. Zbyt duża rezystancja tworzy filtr dolnoprzepustowuy, co może odbic sie na wysokich tonach. Nie wiem, czy to prawda, ale na wszelki wypadek ja daje 10 kohm.





Jesli chodiz o rozmieszczenie elementów, estetyke i ogolna koncepcje (m.in dwa zasialcze na podwojnych mostkach) to jestem pod wrażeniem. Możesz zamiescic wiecej zdjec, chetnie popatrze.



Co to za obudowa? Gdzie i w jakiej cenie kupowałeś kątowniki aluminiowe?





-------



Wszystkie rezystory są na swoich miejscach.

A mają właściwy opór?

Gdzie szukać przyczyny? Czyżby któryś ZTX był walnięty?

Posprawdzaj napięcie napiecia miedzy Baza a Emiterem.

Edytowane 6 Listopada 2011 przez tomq88

[Azus]

Pozdrowienia panowie! Myślę, że inżynierowie firmy - NAIM ukryty motyw za pomocą elektrolitów tantalu, jak międzystopniowe dzielących się. I ispozoval niebieski elektrolitów tantalu z tych NAIM wzmacniaczy. Ale można spróbować tantalu Panasonic lub Kemet. O tantalu wiele obiegowych opinii, ale tutaj tworzą SOUND BRAND tego sprzętu!Wzmacniacz mocy lepiej zastosować przedwzmacniacz! To znacznie poprawia dźwięk. Tu jest link do mojego klon-NAIM i interesujące informacje na temat renowacji starych wzmacniaczy:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Z poważaniem, Mikołaja. Petersburg

Co to jet to,... w drugim linku, okrągłe z ośmioma złotymi czymś.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

Co to jet to,... w drugim linku, okrągłe z ośmioma złotymi czymś.

wygląda na obciążenie wyjścia wzmacniacza podczas pomiarów



Co to jet to,... w drugim linku, okrągłe z ośmioma złotymi czymś.





"A custom load bay allows silent testing of amplifiers up to full power. This high current capable device presents a load to one channel at a time in lieu of a speaker, and can be reduced in steps from 8 to 1.4 ohms."

[r1212]

Co to za obudowa? Gdzie i w jakiej cenie kupowałeś kątowniki aluminiowe?

Oj, chyba zaskoczę, obudowa to chasis od magnetofonu MSH-101. Wszystkie pozostałe elementy (łączniki, kątowniki, radiatory) to pozostałości po obudowach z różnych produktów Unitry, które służyły mi jako dawcy organów przy renowacji mojej kolekcji. Jedynie kątowniki między radiatorem a tranzystorami jest nowy - kupiony w firmie zajmującej sprzedażą profili

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- metrowy w hipermarkecie kosztuje 30zł - ja za ponad 20mb różnych profili zapłaciłem 70 zł

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

kolega Marer juz to przerabial i to m.in. wlasnie z z-cap`em i wieloma innymi i jednak wrocil do biednego ROE;)

ale uwazam ze kazdy powinien sobie troche pobrobowac i sam sie przekona co dla jego ucha jest najlepsze.



Ale proponuje zwrócić uwagę również na połączenie kondensatorów na wejsciu ...4,7uF Silmic II i błękitny Philips 4,7uF z serii o której mowa powyżej.

Gra ta para u mnie i ma duże szanse na pozostanie jako docelowa.

[mae]

w jednym kanale maksymalny bias jaki mogę ustawić to 4mA

Napięcia B-E mają się następująco:

T5- 0,52V

T4- 0,49V

T6- 0,64V

tak jest w obydwu kanałach, więc chyba ok?

gdzie szukać przyczyny?

Edytowane 6 Listopada 2011 przez mae

[mae]

Koledzy proszę o pomoc

problem polega na tym, iż w jednym kanale nie można ustawić biasu - max 18mA poza tym układ wydaje się pracować normalnie

P1 ustawiłem na wartość taką ja w "dobrym" kanale i porównałem napięcia na złączach B-E wszystkich tranzystorów, wygląda na to że wszystkie są sprawne:

A kanał(dobry)--------B kanał (uszkodzony)

T1 - 0,574V------------ 0,573V

T2 - 0,580V------------ 0,577V

T3 - 0,606V------------ 0,606V

T4 - 0,502V------------ 0,495V

T5 - 0,509V------------ 0,517V

T6 - 0,645V------------ 0,645V

T7 - 0,566V------------ 0,577V

T8 - 0,548V------------ 0,567V

T9 - 0,564V------------ 0,547V

T10- 0,563V------------ 0,540V



Gdzie szukać przyczyny?

Edytowane 9 Listopada 2011 przez mae

[r1212]

U mnie ten problem nie wystąpił, uruchomiłem i wygląda wszystko OK.

Pierwsze pomiary

- max. Vpp - ok. 72V bez obciążenia nie zniekształcony sinus co by dawało ok. 80W mocy skutecznej na 8ohm kolumnach. Muszę zrobić jakieś sztuczne obciążenie i sprawdzić ile będzie realnie.

- wzmocnienie ok. 28db



Ale też mam kilka pytań

- offset na poziomie 12-15mV - czy to wartość do przyjęcia

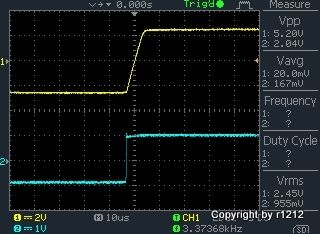

- czas narastania na wyjściu sygnału prostokątnego - ok. 7uS - czy to aby nie za dużo



Co do wrażeń słuchowych to absolutne zero jakiegokolwiek przydźwięku i gra dość ładnie.

Jak skończę obudowę to podjadę do któregoś specjalistycznego salonu we Wrocławiu i poproszę o ocenę na pożądnych kolumnach ludzi, którzy nie jedno w życiu słyszeli :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Listopada 2011 przez r1212

[andrejos1]

ofset mozna latwo wyregulowac doklejajac małą blaszke miedziana do np lewego ztx`a (sprawdz sobie ofset po tym jak dotchniesz go palcem aby zmienil temp.)



mam pewna sugestie do twojej konstrukcji: nie wstawiaj bezpiecznikow na koncu zasilacza!! jak juz stosujesz bezpieczniki to na stronie pierwotnej trafa, nigdy po wtornej a tym bardziej juz za diodami.

[r1212]

ofset mozna latwo wyregulowac doklejajac małą blaszke miedziana do np lewego ztx`a (sprawdz sobie ofset po tym jak dotchniesz go palcem aby zmienil temp.)



mam pewna sugestie do twojej konstrukcji: nie wstawiaj bezpiecznikow na koncu zasilacza!! jak juz stosujesz bezpieczniki to na stronie pierwotnej trafa, nigdy po wtornej a tym bardziej juz za diodami.



ale ile mV jest do przyjęcia, bo wiadomo,że idealnie 0 nigdy nie będzie. Czy te 15mV to wg. Ciebie problem i coś z tym trzeba robić czy dać sobie spokój. On jest raczej stabilny +/- 2mV.

Co do bezpieczników to teraz już tego nie będę przerabiał, chyba żeby je w ogóle zlikwidować - po stronie pierwotnej będzie bezpiecznik w gnieździe na tylnej ściance która aktualnie maluje się proszkowo :).

[andrejos1]

ale ile mV jest do przyjęcia, bo wiadomo,że idealnie 0 nigdy nie będzie. Czy te 15mV to wg. Ciebie problem i coś z tym trzeba robić czy dać sobie spokój. On jest raczej stabilny +/- 2mV.

Co do bezpieczników to teraz już tego nie będę przerabiał, chyba żeby je w ogóle zlikwidować - po stronie pierwotnej będzie bezpiecznik w gnieździe na tylnej ściance która aktualnie maluje się proszkowo :).



15mV jest do przyjecia, ale mozesz powalczyc o mniejszą wartosc tak jak pisalem wyzej.



bezpieczniki wywal zupelnie jak i tak masz kolejny na stronie pierwotnej

[nikola1971]

Мае,mówisz o 15mV, 18mV element dc na wyjściu wzmacniacza. Aby zmniejszyć potrzebę: HFE T1, T2> = 600 lub 650, różnica wynosi nie więcej niż 10% (BC550). Spróbuj T1i T2 zamienione ze sobą. Kiedy zasilanie jest dostarczane z stabilizator można:-V set> + V do 0,5-0,6 V (+35 V i -35,6 V) W moim wzmacniacz w jednym kanale 8mV i 12mV innych..

[nikola1971]

Jeśli słowo "bias" oznacza prąd spoczynkowy stopnia wyjściowego tranzystor, który jest 20-25mA. Prąd ten zależy od parametrów i warunków pracy tranzystora T6. (HFE = 600, R14 = 1K5, R15 = 1k, VR1 = 1k, na przykład). A my potrzebujemy do kontroli napięcia pomiędzy kolektorem © T4 i T5.

[nikola1971]

Jeśli słowo "bias" oznacza prąd spoczynkowy stopnia wyjściowego tranzystor, który jest 20-25mA. Prąd ten zależy od parametrów i warunków pracy tranzystora T6. (HFE = 600, R14 = 1K5, R15 = 1k, VR1 = 1k, na przykład). A my potrzebujemy do kontroli napięcia pomiędzy kolektorem © T4 i T5.

[MARER]

W razie czego ...wpadło mi w ręce kilkadziesiąt sztuk serii 036 tych perełek i potwierdzam, świetne kondensatory :-)

Mogę kilka odstąpić ...info PW



Kondensatory wreszczie dotarły są z nowszej serii 116, jeżeli ktoś jest chętny jeszcze 20 sztuk jest wolnych.



[zelo7]

Może ma ktoś na zbyciu płytki do tego projekty,

piszcie na [email protected]

pozdrawaim

[pkrecz]

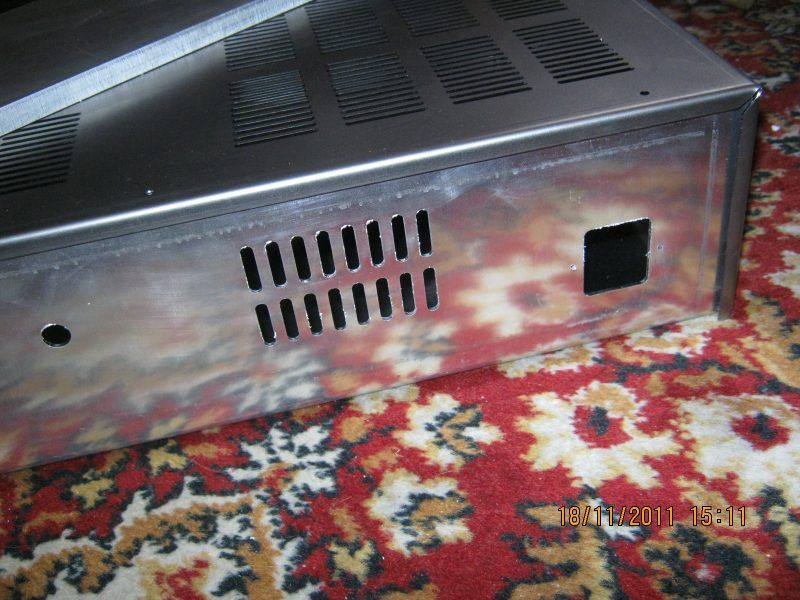

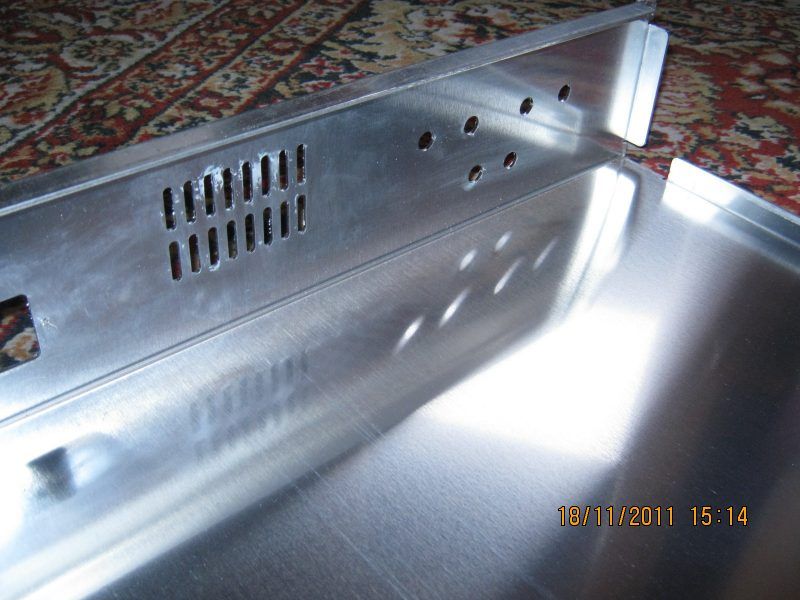

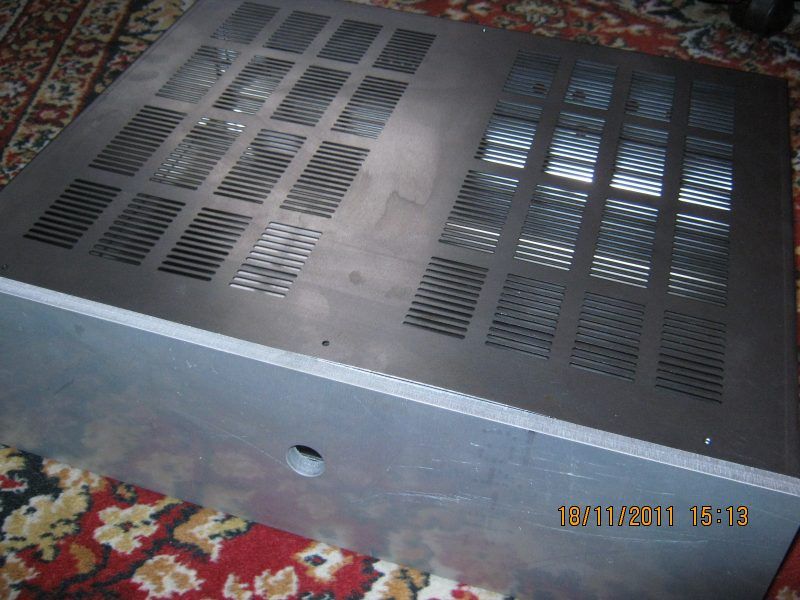

Szkielet obudowy do NAIM'a już jest :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[r1212]

Szkielet obudowy do NAIM'a już jest :)))

No widzę , ze pełna profeska - nie to co moje rzeźbiarstwo :)

[Tomek 1685]

Witajcie,

Jak już się tak wszyscy chwalą to ja może też.

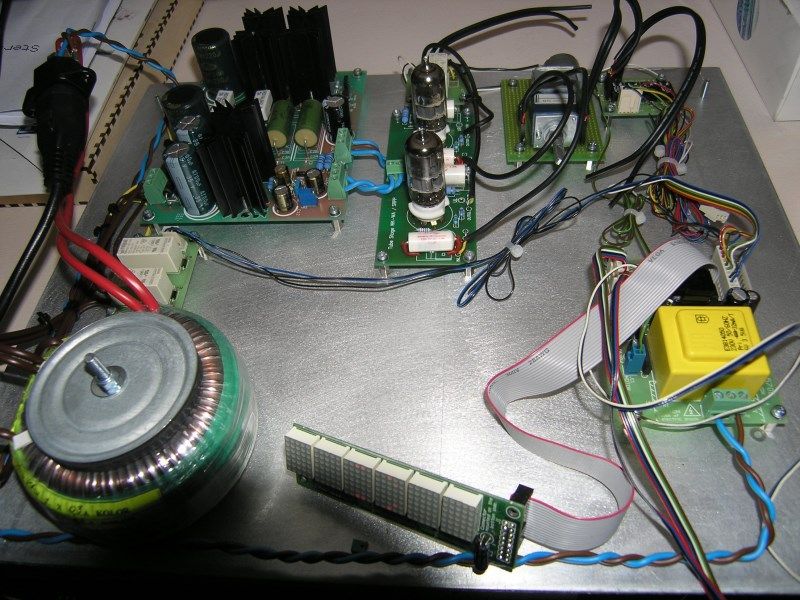

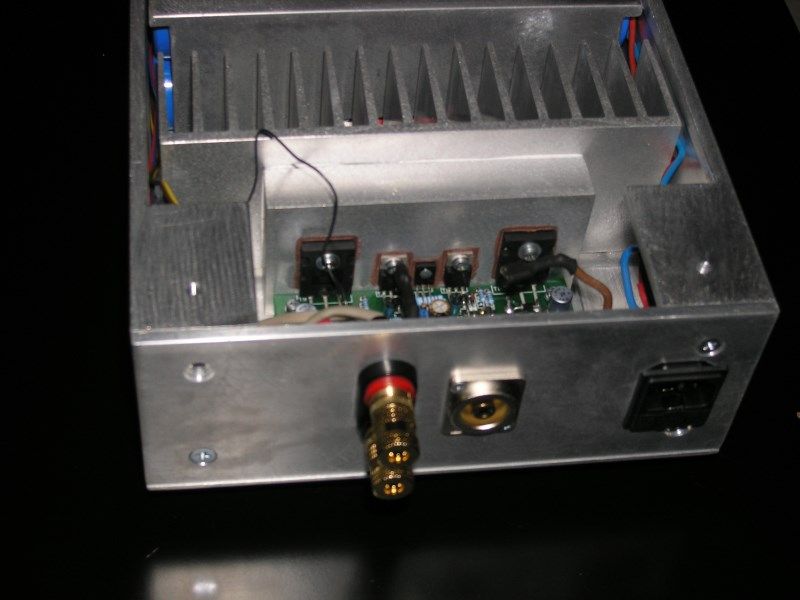

Mój naim już sobie pogrywa, nawet bardzo dobrze. Zrobiłem sobie dwa monobloki, które steruję z pre3 na e88cc SQ Philipsa. Wszystko zgrało się na tyle fajnie, że chyba nie będę już w tym grzebał, no może troszkę, bo korci mnie spróbować pre w konfiguracji SRPP, no i może jeszcze inne kondensatorki (aktualnie M-Cap Mundorfa). W zasadzie to zostało mi oddać obudowy do lakierowania i złożyć wszystko ostatecznie, ale jakoś tak fajnie się tego słucha, że na razie się nie spieszę. A tak to wygląda



cd



cd

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomq88]

Wstawiajcie mniejsze zdjęcia - takie snie dosc ze laduja sie dlugo, to jeszcze sa tak duze ze nie mozna spojrzec na calosc, tylko trzeba przewijac zdjecie.

[Tomek 1685]

No rzeczywiście zdjęcia troszkę duże mi się wkleiły, ale teraz już tego nie ma jak poprawić.

[freedi]

pkrecz-konkretna buda ! Sam robiłeś?cięcie,gięcie itd?jak zamierzasz to wykończyć?
