[Servantess]

Dla zainteresowanych...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



...i w akcji wiekszy brat...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

ja robie tak :



mdf 22 mm składam na klej i śruby 4 x50 jak ze 2 dni sie sklei wykręcam śruby i miejsce śrub daje kołki takie z metra cięte .



szlifowanie hdf 3mm i po kłopocie

[Servantess]

... oczywiscie wstrzeliwuje.. za szybko mysle.

[cir]

maszyny do produkcji opakowan drewnianych

zero sztuki stolarskiej

[cir]

mdf jako materiał o podłej jakosci nie nadaje sie do obrobki z tworzeniem krawędzi z katem 45 stopni

[Servantess]

Ja tylko proponuje jak skutecznie ulatwic sobie zycie, w pewnym sensie kolumny to tez opakowanie.

[cir]

sprzetem uzywanym na produkcji wielkoseryjnej ? to watek DIY :)

[Gość Father_PiO]

Tanie KD na Hi-Vi Trinity 6 i STX GDN-30-500-2x4-AA robione na zamówienie.

[dst89]

Małe kolumienki do warsztatu na Tonsilach... niestety Jig do Speaker Workshop odmówił współpracy więc zwrotnice na szybko sklepałem za pomocą SpectraLab. Grają całkiem miło i dynamicznie. Frezy pod wysokotonówki zrobione bez frezarki :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fakamada]

Słuchajcie czy znacie kogoś w Warszawie kto robi paczki na zamówienie ? Jeśli tak to proszę o PW

[czegevara]

Panowie, mam pytanie do tych doświadczonych w budowaniu kolumn. Otóż mam sklejone skrzynki pod Fostexy FE126E. Takie wprost z datasheeta. No i przedemną jest właśnie wykonanie otwórów pod głośniki i BR. Oczywiście powinienem to zrobić najprawdopodobniej przed sklejeniem paczek ale niestety już za późno. Teraz pytanie czy dam radę wg was wykonać takie dziurki (104-105mm i ok. 50mm) otwornicą bimetalową na wiertarce? Ktoś z was tak robił czy wszyscy frezarkami?? Nie chcę wydawać kasy na frezarkę pod 4 otwory...

[Gość cadam]

czegevara

Ja zrobiłem "podfrezaowania" pod głośniki wysokotonowe wycinakiem otworów na wiertarce. Wyszło tak sobie. Nie polecam bo łatwo zepsuć.

http://www.audiostereo.pl/forum_wpisy.html?temat=18821&p=73#k

[McGyver]

W marketach typu Castorama czy leroy-Merlin można kupić za ~100pln frezarkę górnowrzecionową która w sam raz nadaje się do prac amatorskich. Dlatego nie warto się pierdzielić z żadnymi rozwiązaniami zastępczymi.

[arwas]

Można domowym sposobem obejść robienie podfrezowań i problemy z klawiszowaniem pod warunkiem, że nie chcemy robić z MDF. Zamawiamy sklejkę na ściany boczne, najlepiej ciętą pod kątem 45’ -montaż odbywa się za pośrednictwem listew wzmacniających w narożach. Ścianę przednią wpuszczamy w głąb na głębokość krawędzi kosza głośnika. Ścianę przednią oklejamy korkiem, filcem lub gumą o grubości krawędzi kosza i nożem wycinamy w niej obrys kosza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[insomnia]

Wielu z wam ma talenty inżynieryjne. Sam też zrobiłem 2 kolumny - już poszły w odstawkę.

Z uwagi na większe doświadczenie wielu z was chciałbym zapytać jaki stosujecie kable wewnątrz kolumn. Czy różne do torów nisko i wysokotonowego? Jakie doświadczenia i uwagi.

Pozdrawiam.

[KrzysiekA]

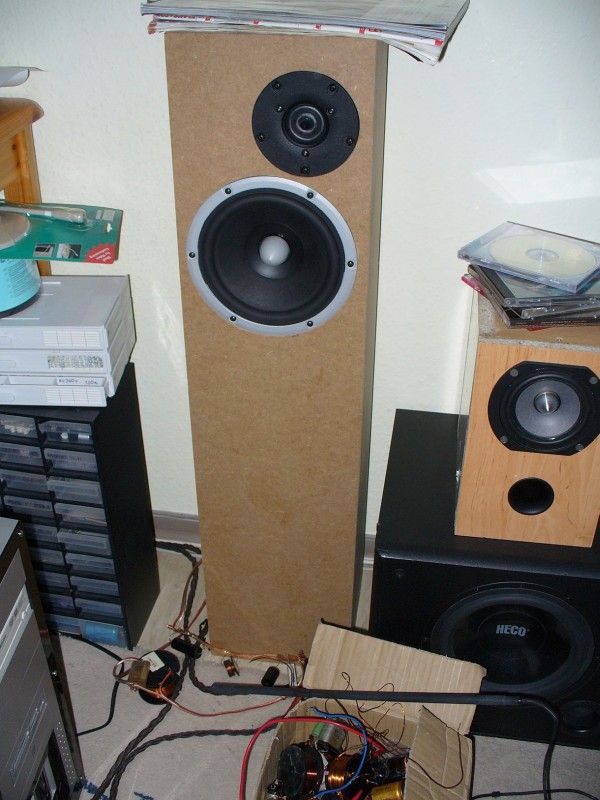

Te kolumny na Peerlessach i Vifie robiłem jakieś dwa lata temu. Pomiar w pomieszczeniu. Wtedy chyba jeszcze ze zwrotnicą z Akustyka. Potem zrobiłem własną.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

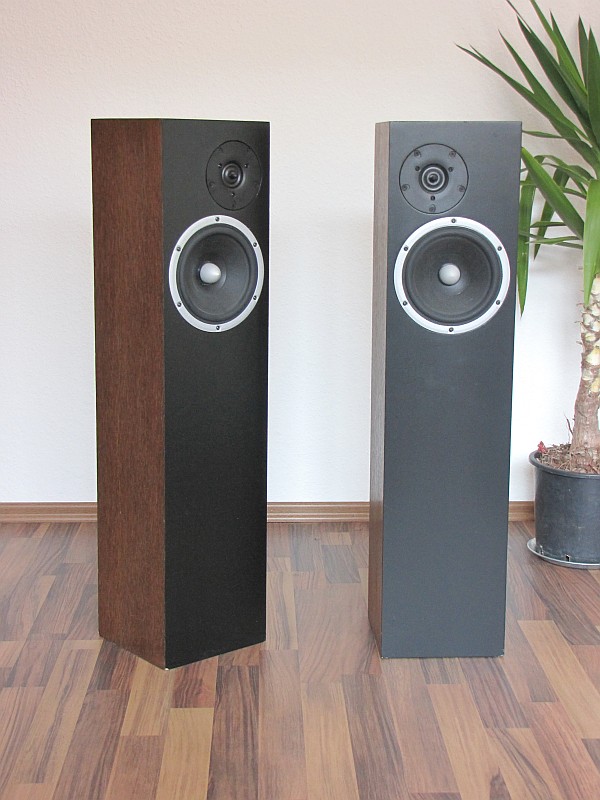

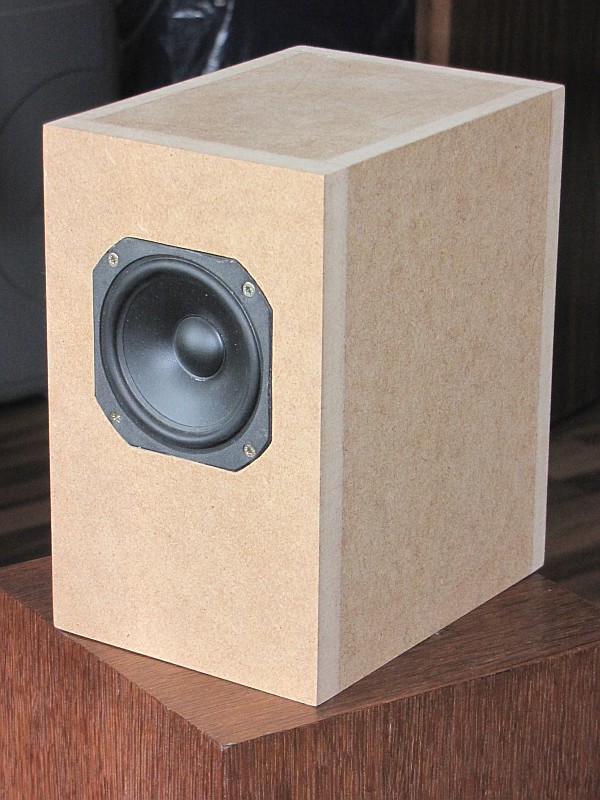

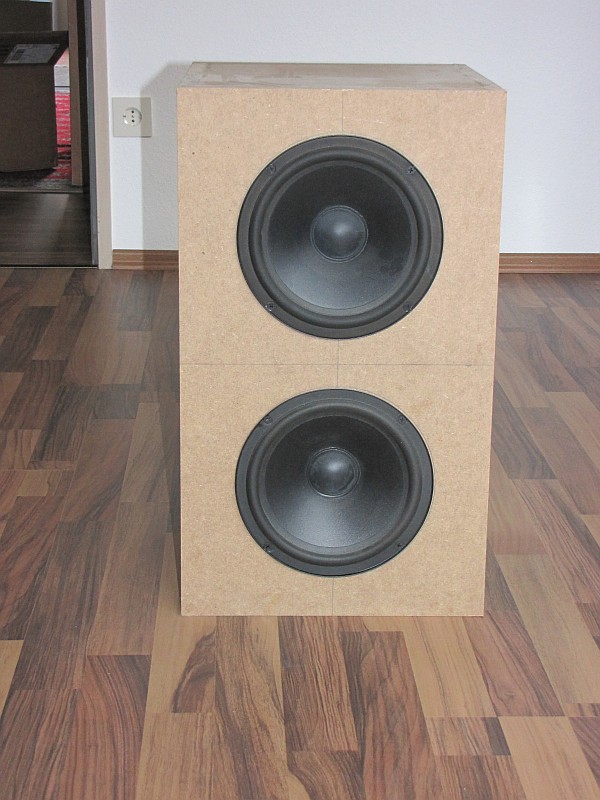

A to obecne moje projekty. W planie mam jeszcze Monitor na 18W8545. Przez przypadek kupiłem bardzo tanio parkę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Mam też coś takiego na warsztacie a w zasadzie to na biurku komputerowym. Na razie w tymczasowej obudowie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMKa76]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) to może nie do końca w temacie ale chcę się wkupić w wasze łaski bo niedługo posypią się pytania. Kilka razy była tu mowa o wyginaniu sklejki a nie zauważyłem, żeby ktoś podawał taki link. Może komuś się nada.



A poza tym KrzysiekA - bardzo mi sie podobają twoje kolumny!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fakamada]

Ponawiam pytanie. Czy znacie kogoś w Warszawie kto zrobiłby mi paczki ? Kokretnie chodzi o bardzo prosty projekt open baffle. Może być również jakiś sprawdzony punkt usługowy.

[jaciomp]

>Mam też coś takiego na warsztacie a w zasadzie to na biurku komputerowym. Na razie w tymczasowej

>obudowie.



Krzyśku, jak graja te Daytony z Seasem? Mam chrapkę na rs150+27alu i mam nadzieję ze w tym roku coś pokażę

[KrzysiekA]

Jak na razie to obudowa za mała dlatego nie będę oceniał basu. Obudowa została mi po próbach z Tang Bandem. Jeżeli chodzi o zestawienie Seasa z Daytonem to myślę że jest to strzał w dziesiątkę. Zwrotnicę skręciłem szybko na słuch i mimo to dobrze brzmi. Aż ciekaw jestem jak będzie grało ze zwrotnicą z pomiarów.

[jaciomp]

Brzmi obiecująco, będę śledził Twoje poczynania i zwrócę się z prośbą o pomoc przy strojeniu mojego zestawu :-) Myślałem też o L15 na dół ale o dziwo bardzo mało konkretnych projektów :-(

Napisz jeszcze czy w Twojej ocenie Dayton+Seas brzmi raczej po chłodnej czy cieplejszej stronie, czy słucha się tego przyjemnie?

Pozdrawiam.

[KrzysiekA]

Powiem szczerze. Nie wiem jak opisać ten dźwięk. Na pewno nie jest neutralny ale nie ma się co dziwić przy takiej konstrukcji sznurkiem wiązanej. Przyjemnie się tego słucha. Basu jak na lekarstwo ale myślę że to raczej wina zwrotnicy a poza tym przy tak przyjemnych wysokich tonach i średnicy wcale to nie przeszkadza. Napiszę coś więcej jak zrobię porządne obudowy do nich i jako taką zwrotnice.

[jacek_zagaja]

Jeszcze tylko wykonczeniowka. Dzwiek z tub to jest to i nie trzeba drenowac kieszeni na przetworniki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ulan66]

Jacek to jaki tam głośnik dałeś i ile taka tuba kosztuje?

pzdr

[jacek_zagaja]

Uzylem STX D800-Ti. Tuba kosztuje 300-350zl.

[adam2948]

Witam! Można prosić o zdjęcia z innego profilu?

Pozdrawiam adam2948.

[ASURA]

jacek_zagaja, 20 Mar 2010, 00:15



Gratuluję designu bo lata 60" są właśnie w modzie i za design właśnie możesz trzepać teraz niebywała kasiorę.Daj fotę do wiodących salonów meblowych zbyt jak nic! a że to przy okazji gra to chyba też dobrze :)

[tymek]

W jaki sposób rozwiązałeś mocowanie głosnika do tuby? Czyżby początek produkcji?
