Problem z końcówką mocy PA300

[mikexx]

Witam !

Od dwóch lat używam złożonej samodzielnie końcówki mocy PA300 ale z małą modyfikacją zamiast NE5534 na wejściu używam OPA627 jestem bardzo zadowolony z dzwięku, ale ostatnio miałem dwie niemiłe niespodzianki: pierwszą było dziwne sprzężenie w jednym kanale które spaliło mi kopułkę - na szczęście nie była droga ( ARV-104-03/8 tvm acoustics ) ale tydzień temu podczas cichego odsłuchu dosłownie szedł z dymem jeden kanał.

Nie wiem co się dzieje na pewno nie było żadnego zwarcia ani nic w tym stylu, planuje budowę kolumn na głośnikach vify ( spory koszt ) i dlatego już boję się o głośniki, może ktoś już miał podobne doświadczenia, jeżeli tak to proszę o radę !

[tdrozd]

proponuje dodaj do wzmaka uklad zabespieczjacy kolumny

[mikexx]

ale to żadne rozwiązanie, chodzi o to że wzmacniacz się chyba wzbudza i nie wiem dlaczego ( może przez OPA który jest dużo szybszy od NE5534 ? )

[veteran]

~mikexx

Jakies zdjecia? Popatrzymy, moze cos pomozemy ;) Problemy zaczely sie po wymianie op-ampow?

[mikexx]

opampy zmieniłem już dawno to raczej nie to, bardzo dziwne ale używałem tego wzmacniacza ponad 2 lata i nic się nie działo a teraz boję się go włączać. Na elektronice się trochę znam i na moje oko jest wszystko w porządku ( mierzyłem też prąd spoczynkowy i wszystko ok. )

Aha postaram się zaraz o jakieś zdjęcia !!!

[veteran]

Moze zmieniales cos w swoim systemie ostatnio? Przewody, ...

[mikexx]

he he ( przewody ? ) wiem veteran że jesteś stałym bywalcem tego forum więc pytam poważnie może miałeś do czynienia z tą końcówką ?

[veteran]

Pytam zupelnie powaznie. Czy problemy zaczely sie np. od zmian w systemie?

[mikexx]

sorry, ale mam problem ze znalezieniem zdjęć

[mikexx]

co do tych zmian to podczas ostatniej awarii słuchałem gramofonu, jako przedwzmacniacza używam CX-1000 yamahy (tam też jest przedwzm. gramofonowy) i niestety ktoś z domowników potrącił szafkę z gramofonem - igła przeskoczyła ( stuk w kolumnach ) i wzm. poszedł z dymem. Praktycznie cały czas słucham CD z własnym przetwornikiem, tam sygnał cyfrowy nie wykroczy poza te ok. 2V ale może z przedwzm. gramofonowego mógł pójść jakiś impuls, dobrze myślę ?

[jar1]

Poszła z dymem końcówka mocy, tak? To raczej wskazuje, że ta końcówka do zbyt 'bezpiecznych' nie należy - jest niestabilna.

[mikexx]

też tak myślę tylko, że to jest sprawdzony projekt chyba z EP.

Mam dylemat czy kupować nowe tranzystory ( po cztery MJ15003 i 15004 Motoroli ) czy robić jakiś nowy wzmak ?

[jar1]

Nie za bardzo ufam w projekty EP;-) To, co mogę polecic na tych tranzystorach:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mikexx]

o kurcze dość skomplikowany układ !

Szkoda mi tego wzmaka bo grał świetnie ( i może jeszcze będzie ) szczególnie po wymianie WO na OPA627 - bardzo szybki i dość twardy bas, taki jak lubię.

Próbowałem też AD797 ale to już nie było to, dzwięk bardziej ospały.

[mikexx]

Wiem że dziś niedziela, ale wszyscy już śpią ? ;)

[mikexx]

no nareszcie wykopałem jakieś zdjęcia...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mikexx]

jeszcze widok na tranzystory mocy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mikexx]

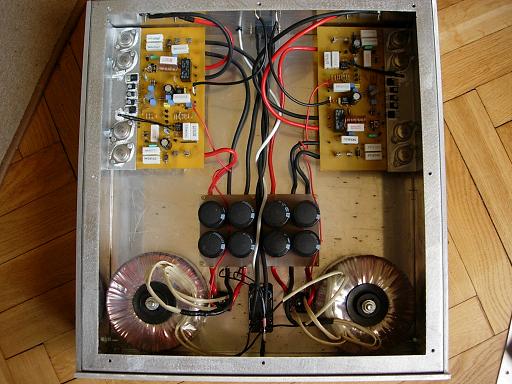

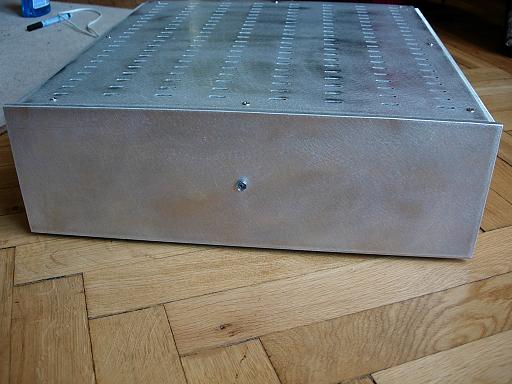

na pierwszym zdjęciu obudowa jest jeszcze w stanie surowym, teraz wypolerowałem ją na połysk.

W zasilaczu są dwa toroidy po 700W każdy i 8 kondensatorów po 10000uF/63V, widać też przekaźnik ( miedzy toroidami ) który załącza wzmacniacz sygnałem z gniazdka z tyłu przedwzmacniacza, w ten sposób włączam cały zestaw z pilota

[_igod_]

To jest układ z Elektora, a nie z EP.



Wzmacniacz jest świetny do basu, ale górę ma gorszą od LM3886.



Sama końcówka nie jest aż tak skomplikowana, jest tam dość rozbudowany system zabezpieczeń.



Zbudowałem tych końcówek kilkadziesiąt.

[mikexx]

Właśnie co do tych zabezpieczeń : jest termistor na radiatorze, zabezpieczenie przed nap. DC na wyjściu i przeciwzwarciowe, ja też zrobiłem już trzy te wzmacniacze a tylko z tym mam problem, wszystkie napięcia w charakt. punktach są takie jak mają być, nie wiem co jest grane

[mikexx]

chyba zakończę ten wątek - co do tej awarii, mój błąd - jeden z tranzystorów mocy przykręconych do kątownika przy radiatorze miał zwarcie - zawiodła podkładka mikowa między obudową tranz. a tym kątownikiem, no cóż zdarza się najlepszym ;-))

Przy okazji naprawy wymieniłem także wszystkie rezystory na metalizowane 1% i na wejściu dałem polipropyleny SCR MKP 4,7uF kiedy go odpaliłem nie poznałem własnego wzmaka... znacznej poprawie uległa góra i przestrzeń, aż mam uśmiech na twarzy ;-)))
