Mark Levinson (diamond) buffer

[rogus]

O, Jar, witam, Tobie to by się bufor nie spodobał, straaaasznie muuuuuli... ;-)

[rogus]

Jar1

A co do układu, to oczywiście masz rację, powinien zagrać otwartym, swobodnym i muzykalnym dźwiękiem nawet na podstawowych częściach, które nie są takie ostatnie, a na BG powinno być już tylko lepiej :-)



Pozdr.

[Andy777]

rogus,

tak sobie kombinuję, jak to możliwe, że opinie są tak skrajne.

Mam pomysł: kondzioł wyjściowy NOSa. W oryginale 4.7u i to jest ok dla obciążenia std., a przecież przy obciązeniu DB (mega) wystarczy rząd mniejszy. Peter coś wspominał o 0.1u. Co sądzisz?

pzdr.

[saczek_XTRM]

>>Andy777, rogus



a może inny OP? Przecież w tej kwestii chyba niczego nie zmienialiście. Z tego co pamiętam Peter wrzucał OPA627. Może to jest ten klucz do muzyki?

[Peter Daniel]

Zawsze mozna uzyc inny kondensator ktory bardziej podkresli pasmo dzwieku w ktore w polaczeniu z DB ulega oslabieniu. Ja uzywalem 0.1u teflon V-Caps. Takze mozna eksperymentowac z servo IC: jesli offset jest niski lub nastepny stopien ma juz kondensator sprzegajacy mozna go calkiem pominac, powinno byc lepiej.

[Andy777]

Dobra wiadomość dla tych, którym combo NOS+DB muli.

Po pierwsze, po czwartym dniu formowania wydaje się, że BG N-y zaczynają performować w wyższym basie i niższej średnicy.

Wspawałem w miejsce kondzi wyjściowych NOSa podstawki, i dawaj żonglować kondziami. Z tego co miałem pod ręką najlepiej zagrały SCR MKP-FC 0.1u/630. W dalszej kolejności BG std 22u/16, BG N 4.7u/50, ERO MKP 0.1u/1000, i na końcu FC 10u/50 (te to wstawiłem dla jaj). Trzeba dodać, że z całej stawki tylko BG N były grzane, pozostałe nówki.

Grzeję trzy najlepsze pary generatorem. tbc.

[Mirek Potempski]

Peter odezwij się wsprawie ML31.5



Mirek Potempski

[email protected]

[saczek_XTRM]

>>Peter



są szanse na inne DIY projekty ze stajni Marka Levinsona? Może jakiś amp by się udało sklonować?

[Peter Daniel]

Wzmacniacze Levinsona sa zbyt skomplikowane na cele hobbistyczne ;)

[rogus]

Andy777

Ja dzisiaj w miejsce BGN 4,7 uf wstawiłem Hovlandy Musicap 0,22uf/600. Pierwsze wrażenia bardzo pozytywne.

[saczek_XTRM]

>>rogus



a nie za nisko schodzicie? nagle z 10uF zrobiło się 0,22uF, chyba myślę o właściwych kondach...

[rogus]

Saczek_XTRM

Chodziło mi o kondy w Nos Dacu, dwa wyjściowe.

[ChUmI]

rogus ~ wiesz moze jaka masz impedancje wejsciowa wzmacniacza? I jak sie okroilo teraz twoje pasmo przenoszenia od dolu? Bo jasne ze jakosc kondensatora jest wazna ale tak mala wartosc mogla Ci obciac najnizsze basy - i zamiast lagodnego oddechu glosnika basowego bedziesz mial dosc stlumione stukanie ...

[Andy777]

rogus,

ja wziąłem na wstrzymanie. Grzeję combo całkiem off line, a osobno grzeję kilka par kondzi, w tym BGN i SCR teflon. BGNy muszą się wygrzać. Sam się o tym przekonałem - w ostatnich dniach doszły do siebie BG std., które wstawiłem w katody conquesta 20 maja. Ni stąd ni zowąd pojawił się basss, którego nigdy tam nie było, wyczyściła się góra .. no po prostu bajka. Jednym słowem: żadnych nerwowych ruchów przed wygrzaniem BG 2-4 tygodnie non-stop.

pzdr.

[rogus]

ChUmI

Masz rację, z basem coś się złego chyba stało, wczoraj nie mogłem zbyt długo posluchać, dzisiaj pomęczę i będę miał pewność. Dźwięk w ogóle się trochę odchudził, za to nabrał jeszcze więcej szlachetnośći i separacji, a może to tylko wrażenie odchudzenia.

Co myślisz o zbocznikowaniu BGN 4,7 uf tymi Hovlandami ? Dzisiaj chyba spróbuję.

Robię to z czystej ciekawości, a akurat Hovlandy mam po ręką :-)



Andy777

Tak, BG grają po miesiącu pełnią możliwości. Mam pytanie czy tą pojemność, którą wstawiłeś na wyjście NOS-a, chodzi mi o 0,1 uf, czy grał wtedy sam NOS czy łącznie z buforem ?



Moje doświadczenia pokazują jak dobrymi kondensatorami są BGN i nie wiem czy jest sens to ruszać.

[pwit1]

Gdyby ktoś był zainteresowany odstapię 2 płytki PCB i 2 trafa w wersji Audio z toroidy.pl do Bufera (nielutowane).

Proszę o ewentualny kontakt na priv.

[Andy777]

rogus,

0.1u tylko z buforem, który ma dużą imp. wejść. Peter też jedzie tu na 0.1u.

4.7u jakie jest przewidziane w standardzie dotyczy oczywiście układu typowego, czyli kilkadziesiąt kilo obciążenia, a nie bufora, który ma ca. 1 mega. Dawanie w tym miejscu kondzia 40 razy za dużego nie ma sensu IMHO. A gdyby chcieć wstawić jakiegoś np dobrego PIO, byłby wielki jak pięść, a kosztował majątek. Dlatego trzeba wykorzystać tę zaletę buffera i wspawać małą pojemność dobrej jakości.

[saczek_XTRM]

>>rogus



bocznikowanie 4,7u nie ma sensu. Lepiej poczekaj aż się kondy wygrzeją...ew. próbuj innymi niż BG

[ChUmI]

rogus ~ ta szlachetnosc moze byc wynikiem odchudzenia ale mogly tez faktycznie poprawic sie wysokie jak po elektoronice nie placze sie tyle basu - w koncu juz od dawna stosuje sie bi-amping w wysokiej klasy systemach :) a co do bocznikowania kondow w torze syganu to gdzie dwoje audiofili tam trzy zdania :) Ja nigdy nie lacze rownolegle kondensatorow w torze sygnalu - ale to tylko moje skromne zdanie :) nie wymyslilem tego jednak sam, nudzac sie na kanapie :) mialem w poprzedniej firmie dostep do porzadnego sprzetu pomiarowego i w miare wolnego czasu mierzylem sobie jak zachowuja sie rozne kondy i ich kombinacje - rowniez jezeli chodzi o przesuniecie fazowe w funkcji czestotliwosci, i jak laczylem elektolity rownolegle z dobrymi MKT o mniejszej wartosci to czesto taki uklad potrafil produkowac dziwne znieksztalcenia dla roznych wyzszych czestotliwosci :( wiec to mi tez wyjasnilo dlaczego takie polaczenia czasem dawaly mi nieprzyjemne brzmienie ... ale wielu ludzi laczy i sobie chwali wiec najlepiej samemu posluchac :) w koncu oto chodzi zeby dzwiek naszego systyemu sie nam podobal :)

[morris]

BGN wygrzany to bardzo dobry sprzęgający, chociaż moim zdaniem MKV jest trochę lepszy na górze(czysty,krystaliczny).

->>Chumi

Dostałeś maila?

[rogus]

ChUmI

Dzięki za wyczerpującą odpowiedź, ja też nie jestem za bocznikowaniem chociaż spróbowałem tylko raz w klonie :-)

Jednak dźwięk na tak małych pojemnościach na wyjściu z Nosa nie nadaje się do odsłuchu. Co innego z buforem.





Andy777

Miałeś rację, kiedy podłączyłem bufor do Nosa z Hovlandami 0,22 uf na wyjściu oniemiałem. Dźwięk się otworzył, przeskoczył na zupełnie inny poziom a zmulenie nie dość, że znikło to odezwały się nowe szczegóły a dźwięk wydaje mi się nawet ciut ostrawy. Tak więc podstawa to prawidłowa implementacja buforka :-)

[Andy777]

rogus,

bardzo się cieszę. Te Hovlandy (jakie napięcie?) masz wygrzane, czy nówki?

pzdr.

[rogus]

Andy777

Wygrzane, wylutowałem wczoraj ze wzmacniacza słuchawkowego Linnart. Napięcie to 600V. Jednak nie wiem czy inne by się lepiej nie sprawdziły. Po wymianie na Hovlandy w Linnarcie zaczął grać ostro, tutaj teraz dźwięk też jest na granicy ostrości, na razie mi się podoba bo mam odmianę ;-)



Pozdr.

[rogus]

Wygrzane, ale nie używane od ponad roku :-)

[ChUmI]

morris ~ nie dostalem maila ... na zaden z podanych w 'o mnie' adresow ...

[ChUmI]

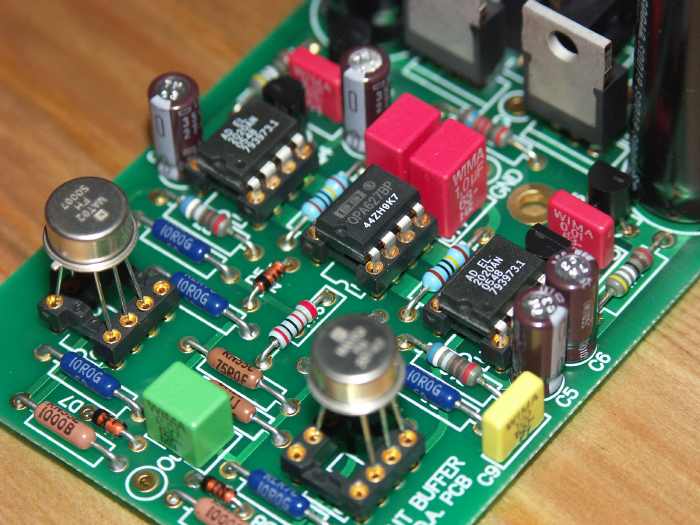

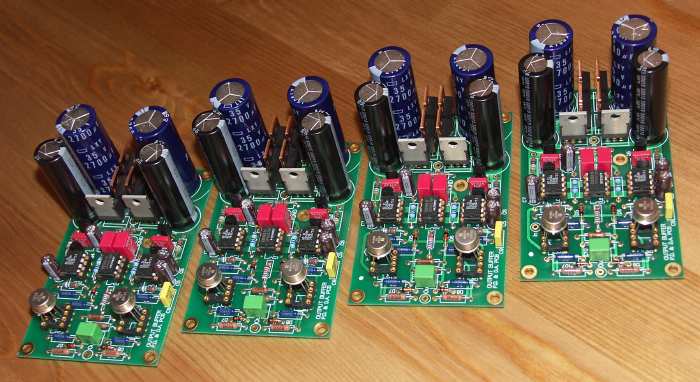

Ostatnie brakujace rezystory wreszcie udalo mi sie zdobyc i 4 plytki bufora do wersji symetrycznej ukonczone :) Teraz musze to wszystko tylko okablowac i obsluchac ale zostawie sobie ta przyjemnosc na chwile kiedy bede mial troche wiecej czasu :) Narazie fotki ukonczonego bufora :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

>>ChUmI



nie chcę prorokować... ale żebyś się nie nasłuchał...

[ChUmI]

Saczek_xtrm ~ ... zebym sie nie nasluchal ... znaczy ? bo nie do konca zalapalem :)

[saczek_XTRM]

U mnie to charczało nie grało. Naćwiczyłem się z tym co niemiara, nawet wg zaleceń Petera dawałem opornik, ale to i tak nic nie dało. Najśmieszniejsze że ten układ to prawdziwe perpetum mobile - nie ważne czy podłączysz trafo czy nie - i tak gra! Po podłączeniu trafa sygnał jest trochę mocniejszy, ale "pierdzieć" dalej pierdzi. Nie byłem sam, więc przypuszczam że i Ciebie ten problem ominie. Ale zawód cholera przyprawił mi ten układ :/ A miało być tak fajnie ...

[Peter Daniel]

saczek_XTRM,



Jak do tej pory jestes jedyna osoba od ktorej slyszalem ze uklad nie gra, lub sa problemy. Niedawny wpis na diyAudio potwierdza ze uklad pracuje:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
