Totem Mite, Staff, odsluchy, schematy

[BeJeJ]

czy masz jakieś wolne obudowy do Mitte?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BeJeJ]

pytanie oczywiście do zybla

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zybel]

...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zybel]

jak widać wyszła jedna sztuka więcej centralnego jakby ktoś reflektował

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dbx]

tyle już było o tych klonach, ale nie doczytałem - może coś przeoczyłem - do jakich monitorków można by porównać ich brzmienie ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

dbx, 7 Lip 2007, 20:54



>tyle już było o tych klonach, ale nie doczytałem - może coś przeoczyłem - do jakich monitorków

>można by porównać ich brzmienie ?



Do oryginalnych totem mite, oczywiście ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gibon007er]

Czy ktos ma do odsprzedania komplecik głośniczków do zestawu stereo ?

priv

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hans]

ja u siebie w clonach zmienilem kondensatory w torze wysokotonowki i powiem tak- roznica jest slyszalna na dzien dobry i to na niewygrzanych kondensatorach, nawet mja dziewczyna uslyszala roznice - zrobilem jej slepy test z kanalem lewym i prawym ;) wiec polecam zamiast dawac scr mkp od razu wrzucic kondensatory scr Kp. wiec na razie finalnie u mnie na gorze graja w torze rezystory millsa, jeden telepod i scr Kp. mam nadzieje, ze po zmianie na litza solena w torze gdn zamiast zwyklej drutowej cewki tez bedzie lepiej ;)

POZdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kooniuszy]

Tak. Ja mam do odsprzedania 2 nowe basy 13/40/2 8omh i uZywane 2 dni czyli tez praktycznie nowe tweetery 10/80/7 8omh

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loszmi]

Jak się temat rozwinął? Czy orzechowi już odebrali swoje paczki?

Ja na olchę czekam, ale taki mam układ z Zyblem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

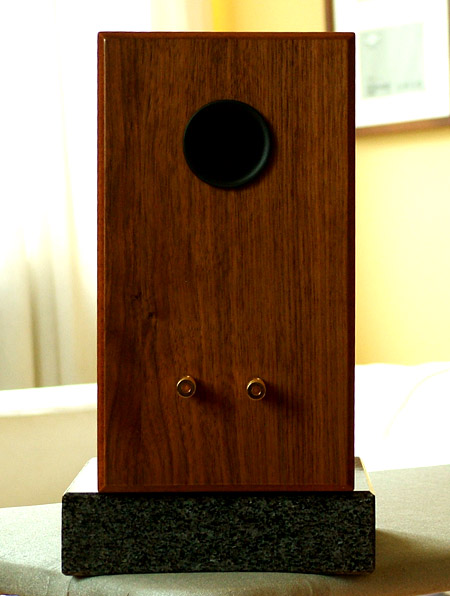

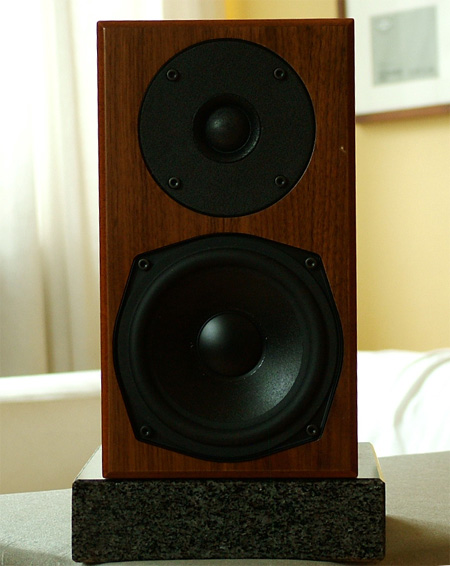

Wczoraj wieczorem ukończyłem ;-) Rozpiera mnie duma, bo lutownicę ostatni raz to trzymałem w rękach dobrych kilka lat temu...



Zwrotka (na razie) z cewki polinku (1,7mH) dół i superes 3,3 + 2,7uF MKP Jantzena na górze oraz kabelki - plecionka z miedzi beztlenowej (trochę było zabawy z lutowaniem).



Dzis rano zaczęłem wygrzewać... Porównując z usherkami wydaje się, że grają trochę subtelniejszym środkiem, ale niestety trochę brak basu (jest taki 'pudełkowaty'). Główne odsłuchy dziś wieczorem. Zobaczymy jak się rozgrzeją (ile mniej więcej godzin im trzeba, żeby osiągnąć optimum możliwości?).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

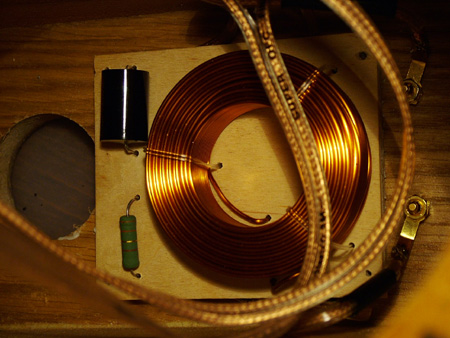

I jeszcze zwrotka + bezpośredni rywale w walce o grę w 'moim systemie' ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zoltar7]

ganzz_gut, 13 Sie 2007, 20:20



Brawo... brawo.

No nareście jakieś zdjęcia.

Ganzz_gut a co myślisz o takim eksperymencie aby zrobić takie Totem Mite tylko z wysokotonowym głosnikiem jak w Usherze tym z twojego zdjęcia. Mam taką koncepcje i gotowe już skrzynki pod Totem Mite ??? Myślę o takim połączeniu poważnie (ze zwrotnicą jak w Mite), ale nigdy nie słyszałem ani tych Usherów ani Mite :D stąd moje pytanie do ciebie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

Mnie nie pytaj, jestem kompletnym laikiem w temacie projektowania kolumn, zwrotnic itp. ;-) Totemy 'zrobiłem' praktycznie jako gotowy kit: głośniki z tonsilu + skrzynki od zybla + schemat zwrotki z forum ;-)



Czy warto podmieniać wysokotonówkę?, to będę wiedział jak trochę się osłucham i się głośniczki dotrą... Kwestią jest też, jaka jest częstotliwość podziału - średnie tony wyglądają w totemach na nieco wypchnięte do przodu, zaś same wysokie chyba nieco lepiej brzmią w usherze... A druga sprawa, że trudno mi przewidzieć jak będzie grał usher przy takiej zwrotce, bo w oryginale chyba jest inny układ (chyba jest też cewka).



Sam się zastanawiam czy wymianiać kondensatory (ponoć dobre są teflonowe), rezystory i/lub kabelki - np. na posrebrzaną miedź lub na górę???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Basill]

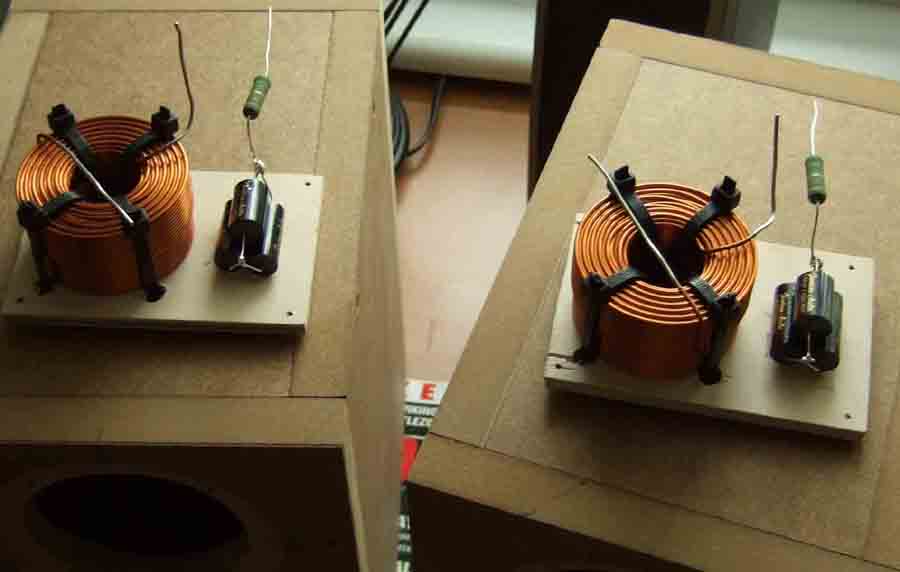

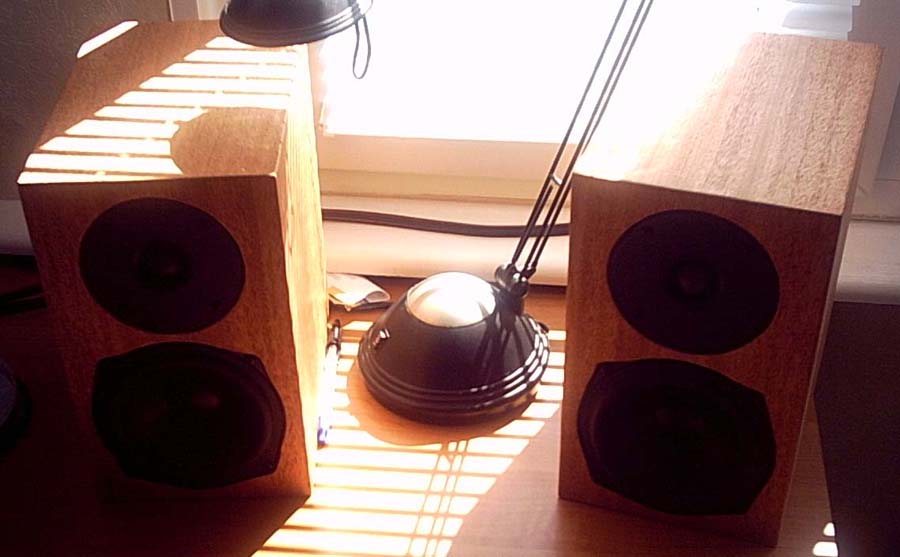

Ja jak obiecalem pochwale się swoimi (chociaż jakość zdjęć bardzo slaba za co przepraszam). Najpierw bebechy i zdjątko z produkcji :) a potem reszta :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Chruper]

W Usherach jest zwrotka drugiego rzędu na obydwa (głosniki podłączone zgodnie w fazie). Niestety spryciarze na kondach podają dane katologowe, a nie wartości kondów, nie wspominając o cewkach :(. Jedynie rezystory da się odczytać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Basill]

Ależ denna jakość :/ No nic teraz co w środku cewka z polinku 1,8mH , kondziołki jantzen, rezystor Superes 3,3R basreflex ścięty jak w orginale, a kabelki srebrzone QED :). I jak to gra pięknie wspaniale i miodek wogóle :P. A tak na poważnie bas może jest mały ale napewno nie pudełkowaty , bardzo ładna średnica i góra. Gra wszystko bez zarzutu od klasyki po metal :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

no pięknie... zostawić z Chruperem usherki to zaraz je rozbierze!!! ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

>basill



widzę, że robiliśmy zakupy w tym samym sklepie na P ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Chruper]

>>ganzz_gut

a ściąłeś rurę pod kątem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

nie, bo ponoć wtedy świszczy...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

Z tego co było pisane wcześniej cewka dla glośnika 8ohm powinna być mniejsza...jakieś 1,2mH z tego co pamietam. Jezeli komuś chce sie przekopac wątek to pewnie znajdzie.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

ganz gut, jak nie ściąłeś rury pod kątem, to masz ja przyciętą na krótszy wymiar skosu cięcia ?

Czyli ok 10-11cm ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Chruper]

No jak świszczy? może komuś nieszczelności świszczały?

Te ścięcie może odgrywać dużą rolę, gdyż z tego z można znaleźć, to jedynie Totem to stosuje i jest zawsze chwalony za dobry bas z małych skrzynek. Może to tez mieć związek z niestosowaniem wytłumienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

>lancaster



Chyba ok.12 cm - taka jaką dołączył zybel (więc domyślam się, że taka sama była w poprzednim zamówieniu).



Z wątku wynika, że na 8ohm miał mieć 2x większą cewkę - czyli 1,7... Studiowałem dość wnikliwie.. może coś przeoczyłem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

Chruper, raczej ma zwiazek ze zwiększeniem powierzchni otworu przy wlocie. Proste i skuteczne - mniejsze turbulencje.

Mi tam nic nie świszczało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Chruper]

Znaczy się te świszcenie to naturalne rzecz przy takich proporcjach rury, zestrojeniu i braku wytłumienia (duże prędkości powietrza). Prawdopodobnie świszczenie jest na tym smamym poziomie czy sie zetnie czy nie zetnie, gdyz powstaje one, gdy powietrze się uwalnia na wylocie (jak w gwizdku).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

>chruper



jako lamer szedłem po najmniejszej linii oporu i robiłem tak jak 'forumowicze' - a tu wielu stwierdziłe, że bez ścięcia lepiej... na szczęście zawsze można dociąć... ale powtarzam - grają dopiero kilka godzin, może się rozkręcą ;-) No i w sumie mają wokół siebie c.a. 17m2, więc trochę powietrza jest...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

ganzz gut, glośniki maja nominalnie 4 i 8 ohm. W rzeczywistości ten 4 ohmowy ma np. 3,5-12ohm(w funkcji częstotliwości), a 8ohm ma 6,5-16ohm.

Doklądnych pomiarów nie mam, ale faktyczna impedancja glośnika nominalnie 8ohmowego nie jest fizycznie 2x większa niż 4ohm...stad cewka nie jest 2x większa...nie przejmuj się jak otwiniesz cewkę to będziesz miał lepszy środek i pewnie większy bas :)

Polecam otwijanie po 4-5 zwoi, nie obcinanie drutu i odsłuch...jak średnicy zrobi się za dużo to zostawiasz, ew. dowijasz na poprzednią wersję...filtra dla wysokotonówki nie ruszasz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

odwijanie, odwijanie, odwijanie :)
