[ganzz_gut]

Do 8 Ohm powinien być (dokładnie) 1,15mH, ale 1,2mH też będzie dobrze...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mb83]

Zapomniałem jeszcze zapytać o filtr górnoprzepustowy. Przeczytałem o nim chyba wszystko, ale w przypadku gdy wykorzystujemy midwoofer 4ohm.

Pytanie: Jak sprawa wygląda, gdy zastosuje midwoofer i wysokotonówke 8 ohm. Tzn, czy wartości elementów w filtrze górnoprzepustowym ulegną zmianie? Czy moge dać rezystor 3,3ohm i złożyć kondy na 3,22uF (tak wynika z niektórych opisów, albo źle rozumiem).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sds12]

Panowie

zasypywał ktoś obudowy ala Staff ?

czy to ma jakiś wplyw na dźwiek/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zoltar7]

Witam.

Tak dla podtrzymania wątku prezentuję głośnik centralny a la Mite w obudowie by Zybel.

GDN są z allegro 15Ohm (teraz są w bardzo atrakcyjnej cenie od 18 do 32 zł za szt. zależnie od dobrego humoru sprzedawcy).

Zastosowałem zwrotnicę własnej konstrukcji wykonaną z tego co akurat miałem pod ręką czyli: zwrotnica I rzędu tj. cewka pow. 1,2 mH dla średnioniskotonowych i zwrotnica II rzędu dla wysokotonowego: C=3,7uF i L=0,27mH :)) Nie robiłem pomiarów, mam nadzieje, że to działa :))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

Witam. Czy ktos moglby mi podrzucic najlepszy projekt zwrotki do totem mite ? widze ze jest tu kilka wersji..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hans]

zalezy jaka masz wersje 4 czy 8ohm, ile kaski chcesz przeznaczy na zwrotki ;)

np u mnie masz to woofera - cewki solena( jak w oryginale)

gora leci na rezystorach millsa, scrkp i olejak telepod

ale w takiej konfiguracji koszt zwrotki przerasta koszt glosnikow uzytych

POZdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

cewki powietrzne i kondy jantzena starcza.. wysoki 8ohm i dol w sumie nie wiem jeszcze:/ zastanawia mnie tez opcja na allegro za niecale 25zl 13/40/2 15ohm... dac 2 na kolumne.. tylko czy to nie podrobka nie warta zakupu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hans]

jak cos mam cewki powietrzne z akkusa( zostaly po wymianie na solena) i jakies scr mkp bodajrze, jak chcesz moge Ci jakies grosze puscic bo lezy i sie kurzy ;)

jezeli chodzi o o glosniki to moze calkowicie inaczej zagrac bo ma inne parametry

POZdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mb83]

Zaryzykowałem i kupiłem te głośniki za 25 zł. Wydaje mi się, że oryginały. W końcu sprzedaje je Pro tonsil. Co do parametrów to podobno te "główne" nie odbiegają od wersji 8 ohm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[beyco]

Czy ktoś już stosował maty bitumiczne do małych totemów jakie rezultaty czy warto stosować ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Darek B]

Witam,

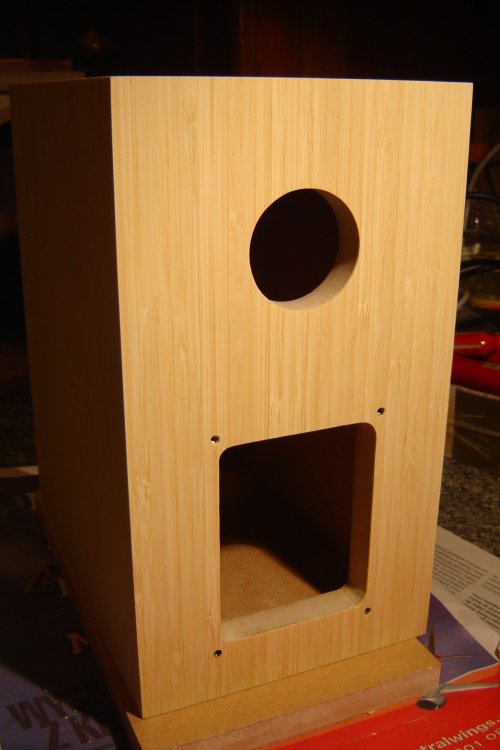

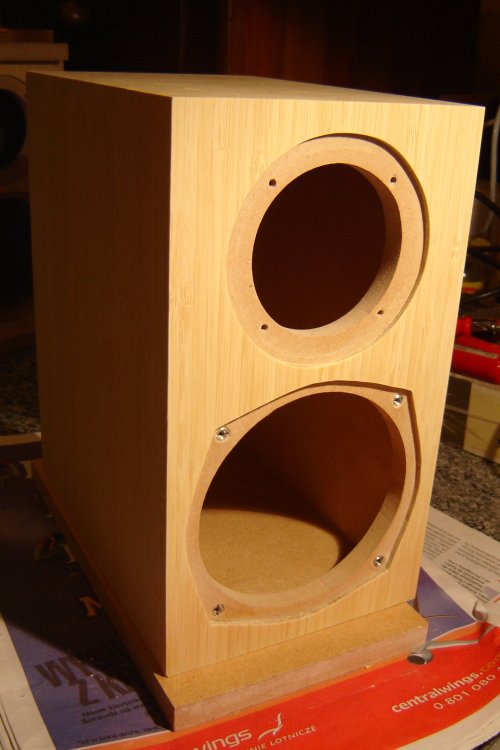

Po długiej przerwie niebytu postanowiłem znów odwiedzić tę przyjemną stronkę. Jestem na ukończeniu swoich mietków. Niestety domowymi sposobami nie idzie to najszybciej i najlepiej. Fornir (bambus) został nałożony po zamknięciu skrzynki i wycięciu otworów z MDF-u. Niestety pech chciał, że przy szlifowaniu delikatnie ukruszył się róg forniru na frontowej ściance. Jeśli ktoś może poradzić co w takiej sytuacji zrobić (bo przykleić się raczej nie da), to chętnie posłucham wszelkich opinii. Dodatkowo zastanawiam się czy warto kryć fornir wypełniaczem porów (fornir bambusowy jest bardzo delikatny i nawet szlifowanie drobnoziarnistym papierem ściernym powoduje spore ubytki)? Poniżej bieżący etap prac... i niechluby róg...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Barteque]

ja zrobiłem tak: przyciąłem fornir na tym rogu tak ze ubytek był trójkątem i dokleiłem bo maiłem jeszcze fornir. Efekt znośny, troszkę mi się kolory nie zgrały [pomimo że ot ten sam fornir] ale jest lepiej niż bym zostawił ubytek, na szczescie jest to subek i stoi w kącie i nie rzuca się to w oczy. Po polakierowaniu jest lepiej i teraz nawet siedząc przy subwooferku nie zauwazam tego a jest to na scianie frontowej z góry

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Darek B]

Dzięki Barteque, po przemyśleniu jednak nie będę tego ruszał. To jest taka drobinka, że pewnie i tak po przyklejeniu czegokolwiek możnaby tylko coś popsuć jeszcze bardziej. I tak uważam że jest nieźle jak na pierwsze w życiu kolumny. W dodatku zrobione w pełni własnoręcznie przy pomocy najprostrzych narzędzi. Dziś złożyłem je jeszcze przed malowaniem bo dawno ich nie słuchałem. Wyglądają i grają naprawdę ładnie. Jak dla mnie ten dźwięk jest genialny (dość potężny jak na swoje gabaryty). Pochwalę się jakimiś zdjęciami po lakierowaniu, powinny wyglądać jeszcze lepiej. Tymczasem pozdrawiam wszystkich amatorów Totem Mite i życzę udanych konstrukcji/modyfikacji :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mdabro]

Wziąłem się teraz, zachęcony przez kolegów, do składania klona. Jeżeli to kogoś interesuje, to w sklepie www.e-tonsil.pl są promocyjne ceny na głośniki do tych kolumn. Informuję też, że nie mam w tym sklepie żadnych udziałów ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

jakie ceny sa ?:) tez zastanawiam sie nad klonem totem mite

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mdabro]

dolphin123, 19 Lis 2007, 14:24



>jakie ceny sa ?:) tez zastanawiam sie nad klonem totem mite



GDN 13/40/2 4 om -> 45 zł/szt



GDWK 10/80/7 8 om -> 25 zł/szt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mgr321]

mdabro,

a gdzie są takie ceny??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mgr321]

Juz znalazłem ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

a gdzie takie ceny? bo znalezc nie moge.. i to oryginane napewno stosowane w totem ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

jaki tunel z tych wziac do totem mite ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



jest 35x165 i mozna by go skrocic o te 2,5cm do oryginalu, tylko ze przy jednym koncu ma 26mm a na wylocie 35mm srednicy dlatego pytam czy dobry czy wziac inny.... lepiej chyba byloby wiekszy wydaje mi sie.. co myslicie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

mam jeszcze jedna prosbe dotyczaca zwrotki.. bede kupowal gdn13/40/2 4ohm i gdwk10/80/7 8ohm..

jest finalna zwrotka ? bo widze ze duzo wersji jest.. a chcialbym jak wszyscy tzw najlepsza;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mgr321]

dolphin123



Głośniki są tutaj i nawet w promocji:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a zworka na początku wątku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

im dalej w watek tym inne zwrotki niestety... moglby mi tak na szybko ktos podac pod wysoki 8ohm i noski 4ohm zwrotke? bardzo prosze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

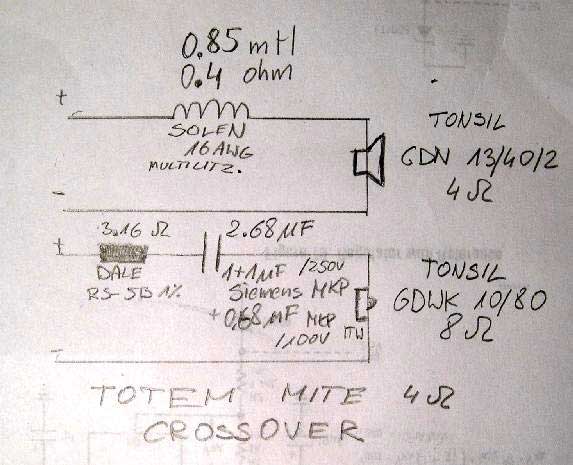

[grip]

>dolphin123

str. 29 tego wątku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

tylko ze w staff`ach jest zwrotka 2rzedu i taka potrzebuje.. :/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

to zwrotka do TOTEM MITE 1rzedu. a czy ma ktos do STAFF ? i jakies porownianie moze ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

po kilku privach widze ze nie ma do staff`ow zwrotki na forum.



Jezeli ktos chce odsprzedac zwrotki lub ma taniej czesci chetnie kupie jak ze schematu powyzej. pozdrawiam i juz nie marudze;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Darek B]

Obiecałem, że się pochwalę i niniejszym to czynię. Pierwsze w życiu kolumny. W dodatku zrobione w pełni własnymi rękoma. Jeśli by ktoś miał pokusę wybrać fornir bambusowy do oklejania kolumn - szczerze odradzam. Jest bardzo kruchy i delikatny, więc cała zabawa przeciąga się w nieskończoność, żeby efekt był dobry. Niestety kilka detali w tych kolumnach jest niedopracowanych, ale to kwestia doświadczenia, myślę. Jedna ważna informacja dla nowicjuszy takich jak ja: podfrezowanie da się zrobić nawet bez użycia frezarki. Ogólnie bardzo przyzwoity efekt. A jak grają! :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[izbic]

Witam!

Chciałbym zbudować takie nie do końca klony, ale podłogówki na 2xGDN 13/40/2 i GDWK 10/80 8 ohm. Chciałbym usłyszeć najpierw wasze opinie na temat obudowy jaką planuję jak i zwrotki. Mianowicie obudowa byłaby ok 11l strojona na ok 50Hz z oddzielną komorą na GDWK. Zwrotnica to cewka na GDNa 1,9 mH i kondensator 2,68uF na GDWK ewentualnie przed nim rezystor 3,16 ohm. Oczywiście GDN polaczone równolegle co da ok 8 ohm. Co myślicie o takim zestawieniu? Aha i jeszcze jedno...co myślicie o zastosowaniu zamiast GDWK Tonsila głośnika STXa 10-200-8 PJ? Z góry dzięki za opinie i rady. Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[izbic]

Zapomniałem dodać, że GDNy to wersja 15 ohm dlatego łączenie równoległe.
