Stożkowa rura Voigta. Jak zaprojektować?

14 Lutego 2006

W polskim wydaniu Elektora nr. 1998/1 ukazal się artykul o tytule jak w temacie. Opisana tam obudowa jest polączeniem linii transmisyjnej i tuby. Glośnik jest umieszczony na 1/3 dlugości rury.

Czy kto wie jak się oblicza wymiary takiej obudowy VTP?

henrykpiątek · 14 Lutego 2006

Ale tam były wymiary chyba trzech konstrukcji

14 Lutego 2006

Byly dwie obudowy VTP: jedna w postaci prostej skrzynki mierzącej 180cm, druga zwinięta. wymiary byly dostosowane do konkretnych glośników seas'a. Ja chcialbym dowiedzieć jak wylicza się wymiary obudowy dla dowolnego glośnika.

daar · 14 Lutego 2006

Witam

miałem przyjemność popełnić tę konstrukcję - może nie dosłownie ponieważ moja przechodziła przeobrażenia. Konstrukcja oparta o WP171NP i wys. KT26F. O ile dobrze pamietam wyznacznikiem jest umiejscowienie głośnika w 1/3 odległości od zamkniętego końca, ale także powierzchnia membrany, która ma być równa przekrojowi obudowy na wysokości głośnika ( czy raczej odwrotnie :) oraz rozmiar wylotu równy 3x pow. głośnika.

występuje tu dość spora dowolność w doborze rozmiaru wylotu tu np

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) jest przedział 1-2,5x , aco za tym idzie zmienia sie kształt tuby i ch-ka. Która zresztą jest dość poszrpana , co czasem wyraźnie słychać (tuba)

Chyba ciekawszym rozwiązniem jest TQWT w wersji Martin J. King:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wylot jest tu bardziej okiełznany, ale też obarczony efektem bass-reflex ( możemy za to skożystać z w miarę dokładnych wyliczń jakie proponuje autor zrobionych w matcadzie)

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

daar · 14 Lutego 2006

przepraszam za czcionke :)

24 Września 2012

Zbudował ktoś kolumny według tego lub podobnego projektu?

niutek · 24 Września 2012

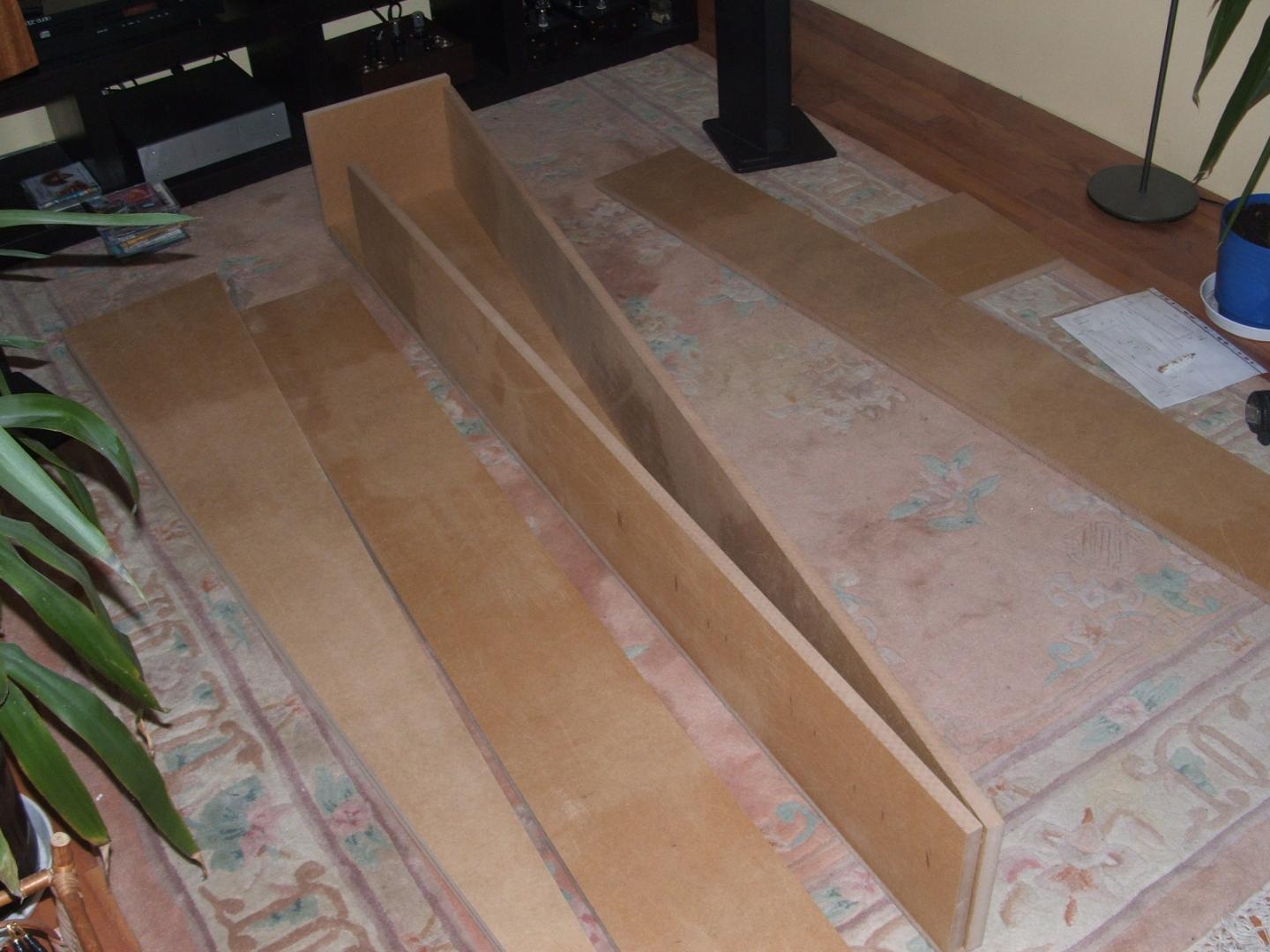

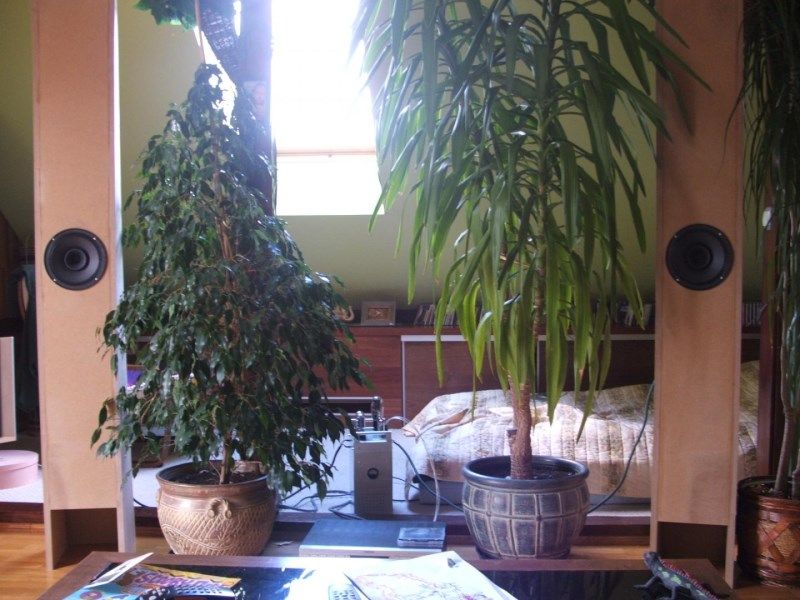

Zrobiłem kiedyś Voighty,z Teslą ARZ6608,w czubie była twarda wełna(budowlana).Grały zamaszysty, dźwiękiem,jednak lekko przyciemnionym,pewnie to wina nie za bardzo wyrafinowanej Tesli.Niemniej jedna kolega muzyk ,któremu je sprezentowałem słucha na nich do dziś(zasila wzmacniaczem lampowym SE na 6p3s)

dodaje przy okazji ,że nie robiłem żadnych pomiarów,pamiętam że bas był niezły,tylko po dołożeniu dodatkowych magnesów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
