LClock DIY

[Luiis]

W porozumieniu z ThoracLabs'em otwierm listę na II edycję PCB XO3.

Potrzeba ok 15 chętnych aby cena nie przekroczyła 25zł/szt (Waldek popraw mnie jeśli coś pokęciłem).

Niżej podpisany zgłasza niniejszym zapotrzebowanie na 2 szt.



pozdrawiam

Luiis

[Yogi]

hej, mam pytanie byłbym chętny na 2 - 3 płytki, do koga mam się zgłosić ?

[Yogi]

Thorax, Zapfilter grzechu wart, wiem bo miałem, sprzedałem w Cd, kupiłem drugie cd a teraz czekam na nowego zapfiltra, jak zrobisz płytki to też biorę ze 3

[Luiis]

Yogi, zgloszenie przyjęte.

Poprosze o potwierdzenie na PW.

Lista pojawi się jak będzie już kilka zgloszeń

Pozdrawiam Luiis

[buzer]

Kurcze przy zamówieniu u petera zgapiłem się - ma ktoś może 2 szt. 74LVC1G02? Dopiero jak przyszły ADR423 i LT1719 zacząłem składać clocka i "okazało się", że 74LVC.. nie ma w zestawie :(

[Luiis]

Aktualna lista nowego zamówienia na PCB Lclock XO3

ThoraxLabs - 2 szt

Yogi - 4 szt

senior Zorro - 1szt

Luiis - 2 szt

[Fragles]

Uruchomiłem LClock'a, zainstalowałem w CD'ku i szczena mi opadła (chodzi oczywiście o to co zrobił z moim DCD-735). Zegar odpalił z kopyta za pierwszym razem. Częstotliwość generowanego przebiegu z wartościami kondensatorów jak na schemacie to 16.9364 MHz. Regulacja trymerkiem nie dawała aż takiego szerokiego zakresu więc zacząłem dokładać pojemności aby zmiejszyć częstotliwość (C16, C17). Zastępczo wyszło mi około 150pF + trymer (troszke dużo) dla f=16.9344 MHz, generetor nadal działa stabilnie. Stąd pytanko: czy ktoś miał podobne doświadczenia z regulacją częstotliwości? Czy może mam szukać jakiegoś błędu w montażu? Dodam że pomiarów dokonywałem oscyloskopem cyfrowym Tektronix TDS2014 z możliwością automatycznego pomiaru częstotliwości. Zmierzona szybkość narastania przebiegu 3.2ns - jak dla mnie rewelacja! Niestety nie mam fotek ani zrzutów z oscyloskopu (musicie brac to na wiarę). Ogólnie - bardzo udana konstrukcja, szczerze polecam!

[bikoz]

>buzer

ja mam te 74LVC02

[ThoraxLabs]

>>Fragles

Nie wiem dlaczego twoja częstotliwość aż tak odbiegała od założonej - może kwarc taką generował. U mnie przy pomiarach zegar pomylił się o 2kHz góra - 1kHz w dół dolutowując kondensator który był nie dołączony - C17 jak dobrze pamiętam - reszta poszła trymerkiem. Jeśli uruchomił się generator to znaczy ze polutowałeś jak najbardziej prawidłowo.



Pomiary przyjmę na wiarę bo sam widziałem swoje na cyfrowym oscyloskopie :P. Osobiście uruchomiłem już kilka takich zegarów za każdym razem w przedziale 11-17MHz nie miałem żadnych problemów startował za pierwszym razem. Jeśli ktoś jeszcze zamontował ten zegarek z powodzeniem w swoim CD to czekam na opinie. Umieściłem go na forum w celu poznania waszych opini na temat tego Clona więc piszcie :).

[Fragles]

>>ThoraxLabs



Dzięki za informacje.

Kwarc jaki zamontowałem pochodzi z Omigu, więc nie powinien miec tak dużej odchyłki. Może za jakiś czas przelutuje wszystkie pojemności w układzie generatora na nowe w/g schematu. Możliwe jest że gdzieś się pomyliłem (trudno rozróżniać elementy po kolorku).

Odnośnie brzmienia (na świeżo):

- rewelacyjne wysokie tony, żywe, obecne, wychodzące z głośników, i te talerze, oklaski, szarpnięcia strun... miodzio, jakby ktoś wyłączył filtr zabrudzający

- poszerzenie sceny, dużo lepsza przestrzeń, lokalizacja instrumentów - szczególnie w materiale koncertowym (unplugged), niektórych dźwięków się wystraszyłem bo do tej pory ich tam nie było ;)

- odnośnie basu i średnicy zmiany raczej mniej widoczne (przynajmniej na razie), odznacza się niewątpliwie punktualność i wyrównana barwa

Na początek tyle...



Zegar zasilam układem LM317 (Trafo 5VA, diody BYW29, kondy FC). Zastanawiam się nad czymś lepszym, inaczej bardziej "odpowiednim", czy warto? Co polecacie?

[saczek_XTRM]

>>Fragles, 11 Paź 2006, 12:48



albo zasilanie bateryjne (kiedyś op PCB wspominał Thorax) albo podwójna stabilizacja albo shunt regulator (ale póki co chyba płytek nie ma)

[Luiis]

Lista nowego zamówienia na PCB Lclock XO3 na razie bez zmian



ThoraxLabs - 2 szt

Yogi - 4 szt

senior Zorro - 1szt

Luiis - 2 szt



L.

[adik]

Jak lutowałem Jocko, radziłem sobie tak, że dawałem troszkę cyny na jeden z punktów lutowniczych elementu smd, przykładałem do niego element, jak najrówniej sie dało, wtapiałem. Unierucomiony z jednej strony cyna lutowałem bez problemu z drugiej strony. Wychodziło nawet estetycznie.

[Luiis]

Dołączył do nas Woj_ti, a wię lista na nowe PCB wygląda tak:



ThoraxLabs - 2 szt

Yogi - 4 szt

Zorro - 1szt

Woj_ti - 1 szt

Luiis - 2 szt



pozdr.

L.

[magazynier]

ThoraxLabs - 2 szt

Yogi - 4 szt

Zorro - 1szt

Woj_ti - 1 szt

Luiis - 2 szt

magazynier - 1 szt.

[buble_corp]

ThoraxLabs - 2 szt

Yogi - 4 szt

Zorro - 1szt

Woj_ti - 1 szt

Luiis - 2 szt

magazynier - 1 szt.

buble_corp - 1 szt.

[mariush]

ThoraxLabs - 2 szt

Yogi - 4 szt

Zorro - 1szt

Woj_ti - 1 szt

Luiis - 2 szt

magazynier - 1 szt.

buble_corp - 1 szt.

mariush - 1szt.

[adamhiend]

dopiszcie mnie na 2szt

[Luiis]

ThoraxLabs - 2 szt

Luiis - 2 szt

Yogi - 4 szt

Zorro - 1szt

Woj_ti - 1 szt

magazynier - 1 szt.

buble_corp - 1 szt.

mariush - 1 szt.

adamhiend -2 szt

[ThoraxLabs]

Witam

Pozwolę soebie zamknąć listę chętnych na XO3. Jeśli zdeklarowane osoby wciąż są chetne proszę o wysłanie email z tytułem "PCB XO3 zamówienie nr2" z danymi do wysyłki i liczbą zamawianych PCB. Na każdy email odpowiem prześlę szczegóły wraz z niezbędnymi danymi. Termin realizacji ok 2 tygodnie od momentu założenia przeze mnie zamówienia. Nie zamawiam cześci tym razem, bikoz realizuje teraz jakieś zamówienie poproście go o sciągnięcie LT i ADR'a. Każdej osobie wyślę email z informacjami jak to polutować z wykazem części i poprawionym schematem. Proszę o szybkie deklarowanie się gdyż ostatnio jestem dość zajęty i przed 27 pażdziernika chciałbym złożyć zamówienie.

[Luiis]

Witam,

właśnie kompletuję częsci do zegara, zostalo mi sporo elementów biernych, kilka tranzystorów i diody.

Mogę przygotować zestawy takich części - powinno wystarczyć na ok 10 zegarków.

Rezystory w większości melf 1% (pasują wielkością do 1206 zastosowanych w tym projekcie)

Taki zestaw nie obejmował by (na razie) kondensatorów 47uF/BGNX, 4700uF/16V, diody led, ADR, LT, NE,(74LVC1 -tylko kilka mam na zbyciu - na 5-6 kpl) tranzystora FMMT491A (chyba że uda mi się dostać zamiennik BC817), BFR92A i kwarcu

Co do przekaźników i gniazd SMB musiałbym mieć zdeklarowaną ilość chętnych.

Cena takiego zestawu to (tymczasem) 18 zł.

W najbliższym czasie pewnie uzupełnię komplet, jednak napewno nie będę kupował ADR i LT, gdyż już mam;)

pozdrawiam

L.

[saczek_XTRM]

a wie ktoś może gdzie można nabyć w miarę tanio i dobre wtyki SMB? Strasznie ciężko je dorwać..

[ThoraxLabs]

Witam

Do tej pory tylko 4 osoby podtwierdziły chęć zbiorowego zamówienia PCB do XO3 (6 sztuk jak na razie). Proszę resztę chętnych o kontakt na email.

[Jaro_747]

>Saczek_xtrm, 27 Paź 2006, 00:42



>a wie ktoś może gdzie można nabyć w miarę tanio i dobre wtyki SMB? Strasznie ciężko je dorwać..



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie wiem, czy tanio, ale masz tu dwa wtyki i jeszcze porządny kabelek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Witam,



Informacja dla kolegów, którzy zamówili u mnie zestawy części SMD, są one tak zapakowane, że można się zorientować po ilości elementów w torebkach i rodzaju i typie (kondensator, rezystor, dioda).

Pozornie są one pomieszane, ale po uważnym obejrzeniu woreczków zobaczycie, że wcale nie trzeba będzie mierzyć elementów (wszystkie kondensatory opisano na poszczególnych woreczkach). Ponieważ rezystory to przeważnie melf, to tam gdzie występuje 1 szt, jest ona opisana na woreczku, w pozostałych przypadkach proszę sie sugerować ilościa szt w taśmie.



pozdrawiam

L.

[saczek_XTRM]

>>Jaro_747



>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

>Nie wiem, czy tanio, ale masz tu dwa wtyki i jeszcze porządny kabelek.

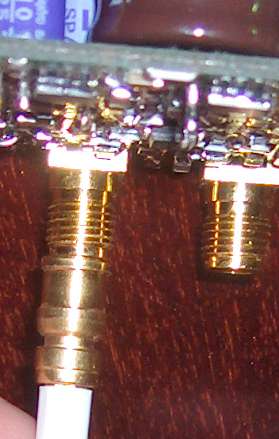

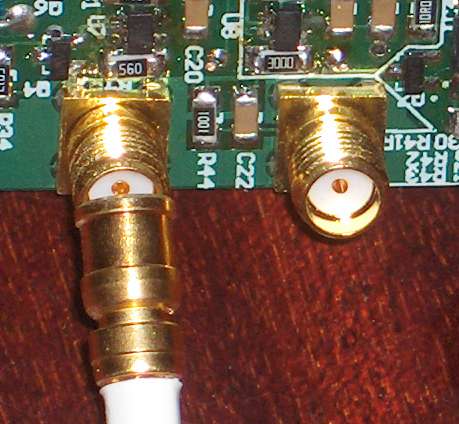

No i stało się! Stałem się posiadaczem ww kabelka, przyszedł 10 min. temu i... wtopa!! albo się tym dziadostwem obsłużyć nie umiem ;) bo kabel rzeczywiście pierwsza klasa. Myślałem (może zreszta i słusznie, nie mam pojęcia) że wtyczki są nakładane tak jak cinche - wtyczka/gniazdo, ale coś mi tu nie pasuje bo wtyczka na kablu jest identycznej średnicy co gniazdo. Są różne rozmiary SMB? Jeśli ta wtyczka jest za mała to czy są do kupienia przejściówki?



Poniżej zdjęcia, które może coś rozjaśnią...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krysias]

- > saczek_XTRM

nie moze to pasowac do siebie, poniewaz gniazda masz SMA a wtyk na kablu SMB, wymien gniazdo na SMB i po klopocie

[saczek_XTRM]

>>krysias



cholera wiedziałem że coś jest nie tak ;)). Dzięki. Ach te pierwsze kroki ...

[saczek_XTRM]

aha, to w takim razie uwaga na specyfikację listy elementów do tego clocka, bo tam w częściach pisze SMB V-RJ45!!

[muls]

W zawiązku z tym że jestem na etapie wyboru metody pomiaru ittera i ćwiczę rózne generatory mierząc róznice między nimi- mam pytanie.Czy ma możę ktoś już wykonany powyższy model w stanie właczyć -zmierzyć.Chetnie pożyczę na tydzień ponosząc wszelkie koszty przesyłki.
