Jest możliwość zamówienia w zakładzie PCB do układu zabezpieczenia i opóźnionego załączania głośników. Projekt jest autorstwa naszego szanownego forumowicza Bodo_z i to on zajmie się zamówieniem tych płytek. Oto link do tej płytki - układu:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zastosowanie poniższego układu powoduje, że głośniki są załączane po ustabilizowaniu się pracy końcówki mocy oraz gdy pojawi się DC na wyjściu odłącza głośniki od stopnia mocy. To tak w skrócie. Myślę, że na konkretne techniczne pytania odpowie Bodo_z.



Orientacyjne koszty przedstawiają się następująco: przy 10 sztukach około 12 zł/szt. oraz przy 20 sztukach około 8 zł/szt. Do tego koszty wysyłek. Płytki z solder maską i opisem elementów.

Jak uda nam się zebrać chętnych na te min. 10 sztuk to pchniemy sprawę dalej :))))

Proszę się o wpisywanie się na poniższą listę dodając swój nick i ilość. No to ja zaczynam :)))))



1. pkrecz - 3 szt.

2. ....

3. ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

A tak to wygląda. Pozdrawiam Bodo_z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

>1. pkrecz - 3 szt.

>2. McGyver 2szt

>3.

[jarekt]

>1. pkrecz - 3 szt.

>2. McGyver 2szt

>3. jarekt - 1 szt.

[Zigi]

>1. pkrecz - 3 szt.

>2. McGyver 2szt

>3. jarekt - 1 szt.

>4. zigi - 2 szt.

[loszmi]

Ja tez chcę!!!



>>1. pkrecz - 3 szt.

>>2. McGyver 2szt

>>3. jarekt - 1 szt.

>>4. zigi - 2 szt.

>>5. loszmi - szt.

[bodo_z]

Loszmi < to już jest prawe komplet , o ile zdradzisz ile szt cię interesuje bo zapmniałeś wpisać.

[Irek350]

Ja tez chcę!!!



>>1. pkrecz - 3 szt.

>>2. McGyver 2szt

>>3. jarekt - 1 szt.

>>4. zigi - 2 szt.

>>5. loszmi - szt.

>>6. Irek350 - 2szt.

[misio1973]

>>1. pkrecz - 3 szt.

>>2. McGyver 2szt

>>3. jarekt - 1 szt.

>>4. zigi - 2 szt.

>>5. loszmi - szt.

>>6.misio1973 - 2 szt.

[pkrecz]

Mam nadzieję, że dobijemy do 20 szt. :))))



>miso1973

Dodając swój wpis zgubiłeś pozycję wpisaną przez "Irek350". No chyba, że wystepujesz pod dwoma nickami :))))

[wodzu]

Też się piszę...



1. pkrecz - 3 szt.

2. McGyver 2szt

3. jarekt - 1 szt.

4. zigi - 2 szt.

5. loszmi - szt.

6. Irek350 - 2szt.

7. misio1973 - 2 szt.

8. wodzu - 2 szt

[bodo_z]

Postanowilem uzupełnić PCB o przekaźniki , powód jest prosty, gdzieś trzeba je umieścić a pcb z tego powodu pewnie wiele nie zdrozeje , a może wcale ?:o)

Układ jest tak pomyślny by mógł obsłużyć koncówkę stereo , lub stereo w mostku i po przecięsiu scieszki na przekażnikach łączącą sekcje przekażnika będziemy mieli tę opcię. Pozdrawiam zainteresowanych Bodo_z.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

>bodo_z

W miejscu oznaczonym czerwonym kółeczkiem powinna być zworka, a nie ścieżka :)))))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

tylko w momęcie gdy ktoś postanowi podzielić pcb a wtedy połączy przewodem :o).

[pkrecz]

>bodo_z

Żeby wszystko było do ładu i składu, to albo do zasilania przekaźników daj ścieżki albo zworki. W tej chwili średnio mi się to podoba :((((

[pkrecz]

Aha .... ścieżek to nie możesz dać, ze względu na skrzyżowanie. Pozostają do wyboru dwie zworki :))))

[michaszek]

i jeszcze dwie! Uaktualnilem liste:



1. pkrecz - 3 szt.

2. McGyver 2szt

3. jarekt - 1 szt.

4. zigi - 2 szt.

5. loszmi - szt.

6. Irek350 - 2szt.

7. misio1973 - 2 szt.

8. wodzu - 2 szt

9. michaszek - 2 szt

[BBodek]

Witam!

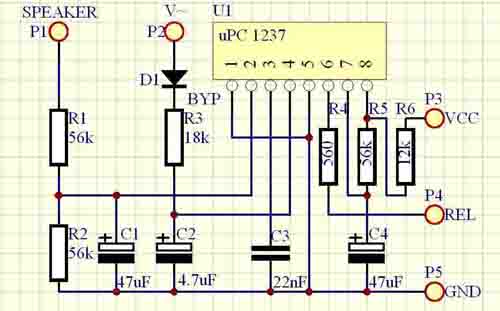

Co myślicie o takim zabezpieczeniu. Oparłem go na różnych aplikacjach układu uPC1237? Mam zamiar zastosować go we własnym wzmacniaczu.
