Zamówienie PCB by Bodo_z

[sernikus]

>jaki użyłeś opamp i czy kompensowałeś go jakimś ceramikiem



op27gp.ne5534,opa604,opa134...... wypróbowałem co miałem pod ręką.... nie używam 709 a o ile wiem to "moje" nie wymagają kompensacji zewnętrznej bo są już skompensowane.... jeżeli chodzi Ci o kompensację częstotliwościową... inna sprawa , że zasilam to ~42V.....

[Piotrek608]

mineło juz ponad dwa miesiace nikt nie przedstawia swoich projektów a szkoda..to ja sie pochawlę..przedstawiam panstwu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

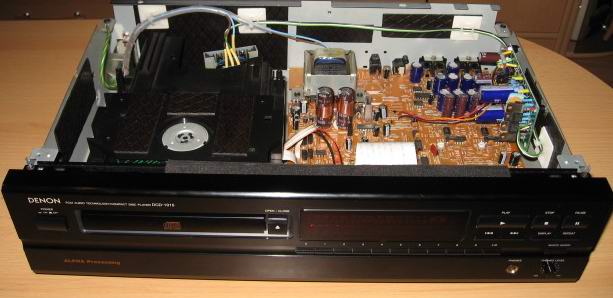

Upss cd Denon DCD1015 forumowego kolegi Cyp fotki bez jego zgody i autoryzacji ..a co taki będę.

Troche przeorałem wszerz i wzłuz jego pupilka...no i wstawiłem naszego fedddderra!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

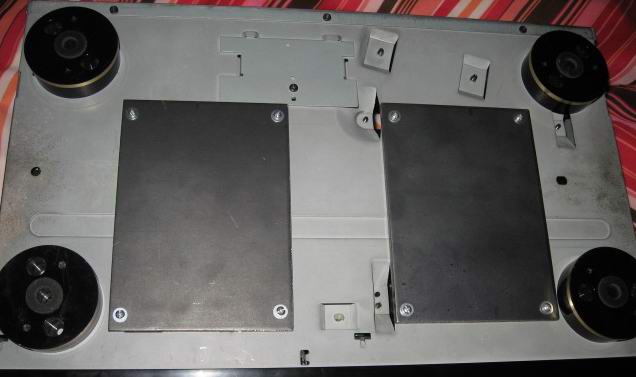

Owszem musiałem jak zawsze dorzucić trochę stali i od spodu i do srodka..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Ale warto było i polecam teraz klocek ma klasę dźwieku conajmiej Sony ES choć troche to kosztowało i czasu i robocizny..kaski cholewa też..ale dobry dźwiek nie ma ceny.

bas,barwa,głebia,scena i dobra dynamika..w skali makro i jak na tę cene nieźle w skali mikro.

Konkluzja..Panowie gorąco rekomenduję i polecam.

[cudak10]

Moze ktos w tym watku mi pomoze jak zwiekszyc napiecie do 12V w zasilaniu DAC PCM58P w Sony CDP970??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

chyba musisz zwiekszyc rezystor 5,6k wepnij tam potka 10k i reguluj winno się łatwo ustalic -12V

[cyp]

Piotrze po prostu jest pięknie :)

[gonzo2]

Akurat zawiatałem do Piotrka ze swoim cd bo mi cos wariuje..i musze powiedzieć, że straszny czaruś z tego małego Denona..Stinga posłuchałem dwa razy..polecam wszystkim Denono-maniakom płytę The Soul Cages na tym denone miodzio..słychac każde sapnięcie.



A samo wykonanie robi wrazenie szczególnie stalowe blachy od spodu:-)!!Piotrek jest niemożliwy.

[Rambo]

Piotrek - zasilacz bodziowy wykorzystałeś tylko do zasilania op ampów końcowych?

[Piotrek608]

W tym cedeku fajnie jest połaczony układ na jednej nitce zasilania wisza dwa koncowe opy i Dace PCM61....niestety w innych denonach nie jest to juz takie proste..wiem, też że no mozna by sie było mordować i wpompowac dwa takie zasilacze jeden tylko do opów a jeden do Daca-ów..ale boje się czy od nadmiary kabelków i pajeczyn cos sie nie zacznie podbudzać..nasiewać etc..to nie ryzykuję a tak gra naprawdę wypaśnie...ale to nie jest moje ostatnie słowo w tym wątku..wkrótce trafi do mnie denon DCD860 to sie w nim troche zabawię dam znac jak wyjdzie..jesli cokolwiek wyjdzie:-)

[Rambo]

no tak... to chyba podobne rozwiąznie jak sony 227esd. część analogowa dac`a też wymaga dobrego zasilania i taki prawie osobny zasilacz to fajna sprawa.

[Karmaj]

>Piotrek608

Czyli PCM61 jest teraz zasilany napięciem 12V ?

I co z tym całym stadem kondensatorów na płytce CD-ka, są odłączone czy nie?

[cyp]

>Karmaj



>I co z tym całym stadem kondensatorów na płytce CD-ka, są odłączone czy nie?



tutaj znajdziesz zdjęcie innego egzemplarza dcd-1015 bez modyfikacji :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Karmaj]

Aha... teraz widzę, że oryginalnie są tam tylko puste miejsca pod kondensatory. :)

Ale to nie zmienia postaci rzeczy, bo z tego co Piotrek wcześniej pisał wynikało, że jedyne kondensatory w zasilaniu PCM-ków i OP-ków, to te na płytce zasilacza Bodo. a tu chyba są one wspierane co najmniej czterema kondensatorami na płytce CD-ka, tymi brązowymi Nipponami pewnie.

[Piotrek608]

karmaj tam sobie denon zostawił puste miejsca ..w wersji angielskiej były zapełnione..niebieskie kondensatorki pracuja jako odsprzegające miedzy nimi bocznik panasonik mkt w epoksydzie.



Dace sa zasilane +/- 12,005V ale soatatecznie ustaliłem +/-10,005V aby cokolwiek zasilacz sie choc lekuto nagrzewał..takie zboczenie zawodowe..zimny tranzystor to martwy tranzystor a w audio jak sie cos grzeje i poci to lepiej gra:-)

[Piotrek608]

sorry za literówki..schowałem sie z kompem na kolanach w pokoju za fotelem zeby zonka nie widziała i tak po ciemku stukam tu sobie..obiecałem jej ze pójde juz spac sobie ..jutro pobudka o 4 rano..ale ja nie moge spać:(

[Karmaj]

Wow! Jak te niebieskie też jeszcze są na +/- 12V, to mamy już niezłą baterię kondensatorów.

Wydawać by się mogło, że aż za dużą, bo te niebieskie raczej nie wyglądają na małe pojemności.

[Piotrek608]

małe niebieskie maja po 560uf...to moje ulubione:-)

[Molibden]

Oj, a co tam robią te małe pomarańczowe ceramiki w tym CD koło dDACów i opampów?

[Piotrek608]

Nie wiem.

[proximate]

Pomogę koledze . One tam robią kaszanę .

[foni]

U mnie zasilacz Bodo_z znalazł takie oto zastosowanie. W sumie złożyłem dwie sztuki ale w pierwszym nie działa mi regulacja napięcia. Szybciej było mi złożyć drugi niż sprawdzać wszystkie elementy. Mam jednak nadzieję, że w końcu dojdę o co chodzi, bo szkoda tak fajnego układu na to aby na półce leżał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[proximate]

Widzę kolejny układ , w którym na wyjściu jest skrętka , Panowie robimy drogie zasilacze kupujemy drobie kable w na wyjście skrętkę ?? typu: krosówka telefoniczna , w dodatku elektrolity choćby nie wiem jak drogie to i tak gorsze w zniekształceniach od najtańszego MKP ( na allegro dobry MKP 10uF jest po 4zł ) - do poprawki proszę . Dzięki Adam

[mad_z]

proximate, 11 Maj 2008, 23:00



akurat skrętka z kabla FTP (solid core) doskonale sie sprawdza w audio. Oczywiście można lepiej, ale nie do każdego klocka warto wrzucać od razu srebro...

[proximate]

Każdy ma prawo do własnego zdania więc rób tak dalej jak robisz Twój wybór . Ja wole iść na całość i np zasilanie z tego w/w układu jako że zwykle jest oddalony od wzmacniaczy WY prowadzę podwójnym przewodem głośnikowym w ekranie z masą ekranu podłączoną tylko od strony zasilania, a co czemu nie szaleć za 5 zł/1mb szczególnie jak masz przetwornicę w zasilaczu CD zamiast trafo .

[bodo_z]

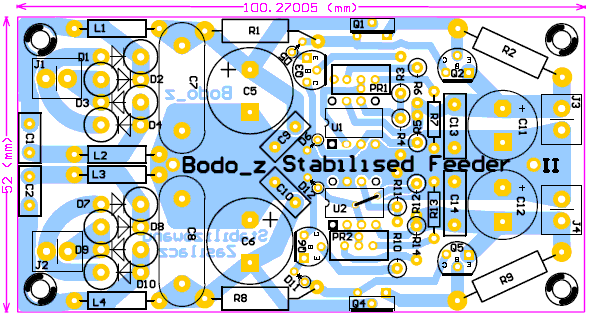

Ostatnio sobie podłubałem i wyszło nie coś takiego ;) zmodernizowany TT zasilacz.

popatrzcie i zdecydujcie sami.

Pozdrawiam Bodo _z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Śliczna płytka!Ale nie kazdy ma dostep do transformatorka z dwoma osobnymi odczepami..najczesciej bazujemy na gotowych transformatorkach gdzie srodek jest juz zczepiony..więc zdało by się dodatkową dziurkę w masie na podlutowanie srodkowego uzwojenia.



Pytanie-czy dławiki nie będą się zahowywały jak małe rdiowe antenki..moze jednak bez nich??

[bodo_z]
