TDA1543 jakich I/V uzywacie

uwe300 · 23 Maja 2006

Witam!

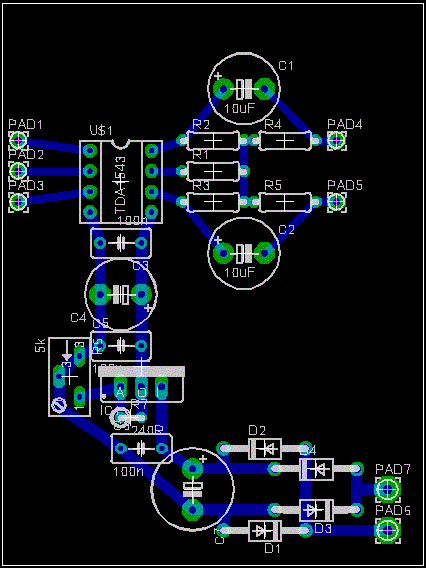

Wielu z was ma tego scalaka, napiszcie jakich I/V uzywacie, szczegolnie interesuje mnie pasywne na rezystorach, jakie wartosci, przy jakim napieciu i imp. obciazenia.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

uwe300 · 23 Maja 2006

takie z trafkiem ciekawe...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

magazynier · 27 Maja 2006

A co to za krzaczki ?:)

Dalej męczysz tego TDA1543?

uwe300 · 27 Maja 2006

jak na razie to mysle jak go pomeczyc:) wsumie to 2V mozna na wyjsciu zniego wyciagnac, wtedy pre nie potrzebne :)

Rambo · 27 Maja 2006

poszukam w kompie mojego rozwiązania ale na razie to co mi wpadło przy szukaniu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Rambo · 27 Maja 2006

mam - robiłem zabawy z Marantzem cd 63

z tego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

uwe300 · 27 Maja 2006

czy Iout zmienia sie po podneisieniu napiecia? jezeli tak to w jakim stopniu? ciekawe mogłoby być zastosowanie 2xtda1543 tylko na data jednego dać bramkę i uzyskać w ten sposób zbalansowany tor od samego daca i sporą dynamikę.

uwe300 · 27 Maja 2006

ale wracając do tematu, co taki stopien I/V daje?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Rambo · 27 Maja 2006

co do układu i/V to nie wgłębiałem się za bardzo i jedynie skopiowałem....

... a może coś innego zrobić dla wygłupu tj. na TDA1545, gość zachwala go

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mirc · 31 Maja 2006

Witam

W skrócie - to podbija najwyższe częstotliwości.

A dokładniej działa to tak.

Kondensator 10nF i cewka 4,7mH tworzą równoległy obwód rezonansowy, dostrojony na częstotliwośc ok 20 kHz. Dla tej częstotliwości obwód ten ma wysoką impedancję, więc źródło prądowe w TDA widzi szeregowo połączone rezystancje 1k i 470 ohm.Poniżej i powyżej tej częstotliwości obwód zwiera rezystor 470 ohm do masy,więc TDA widzi głownie rezystor 1k. Załóżmy że maksymalny prąd na wyjściu DACa wynosi 2mA, to napięcie wyjściowe będzie wynosiło ok 2V dla częstotliwości poniżej 20kHz i 2,94V dla 20 kHz. Stosunek tych napięć daje wartośc ok 3,3dB, i tyle wynosi maxymalne podbicie. Kondensator 1nF filtruje szumy przetwarzania (aliasing), aczkolwiek taka filtracja moim zdaniem jest bardzo mało efektywna. Kond 10uF, wiadomo odcina składową stałą. Rezystor 100k służy do jego rozładowania.

Widać że temu co projektował to I/V, brakowało troche góry pasma.

Ja mam DACa według Petera i szczerze mówiąc nie brakuje mi wysokich,

a nawet na początku wydawało mi się że jest ich za dużo ;-)
