Regulacja CDM4/19

[Stanley]

Jak w temacie mam problem z regulacją lasera CDM4/19. Jeśli chodzi o focus to sprawa jest prosta, mam natomiast wątpliwości co do regulacji mocy lasera. W wątku o CD584 philipsa wyczytałem, że należy ustawić 50mV na potencjometrze 4,7kOm z tym że CD820 ma zupełnie inaczej rozwiązane zasilanie lasera. Czy w tym przypadku należy tak samo postąpić ? I czy moc lasera zwiększa się zwiększając, czy zmniejszając napięcie na potencjometrze ?

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Stanley]

Panowie...

Czyżby nikt nie wiedział?

[pawelk_13]

Wyszukiwarka.

Ale co tam:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DeTom]

Przypuuszczalnie o ile to ten sam typ lasera to będzie się go ustawiało tak samo. Zmiejszając wartość rezystancji pot. bocznikujesz coraz bardziej sam laser więc zmniejszasz jego prąd a tym samym moc. Czyli czym większe napięcie na pot tym większa moc lasera. Tak by to chyba wyglądało.

[Stanley]

Dzięki za odzew.

>DeTom

Tak myślałem, ale zawsze to lepiej gdy ktoś drugi utwierdzi w przekonaniu.

Moje wątpliwości wzięły się stąd, że na 18 nóżce układu TDA8808 jest około 210mV i teraz aby na podkówce 4,7 kOhm połączonej szeregowo z rezystorem 220 Ohm ustawić 50mV należy ją ustawić w całkowicie skrajnym położeniu. Latwo obliczyć; na podkówce musi być około 70 Ohm. Czy nie prościej byłoby wówczas zastosować podkówkę nawet 470 Ohm.

>Pawelk_13

Przytoczony przez Ciebie wątek czytałem wielokrotnie i gdybym znalazł w nim odpowiedź na nurtujące mnie pytanie nie byłoby tego tematu, ale mimo to dziękuję.

Pozdrawiam.

[Stanley]

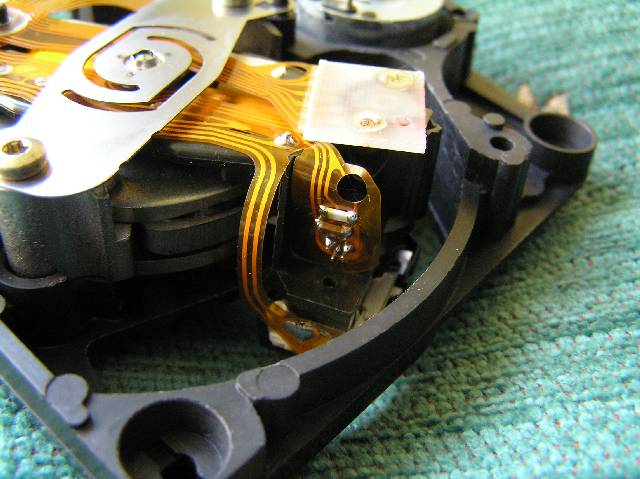

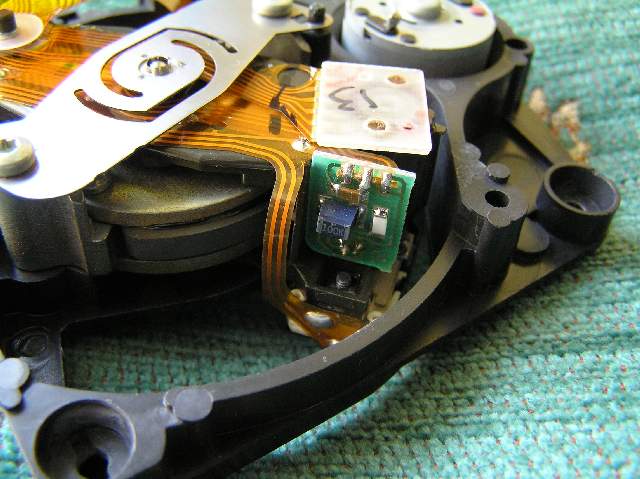

Kupiłem CDM4/19 na allegro i mam mały problem.

Mianowicie laser kupiony przeze mnie różni się minimalnie od oryginału w CD.

Oryginał ma ( przy diodzie laserowej ) maleńką płyteczkę z trzema elementami natomiast ten nowy ma dwa elementy z których jeden to zworka a drugi to chyba kondensator podlutowane bezpośrednio do folii z drukiem. Jeszcze go nie podłączałem, na razie próbuję rozszyfrować te połączenia przy diodzie; czy te lasery są zamienne ? Poza tym ten nowy ma blachę łączącą metalowy korpus z silnikiem. Zastanawiam się po co ta blacha i czy ma być połączona z jednym z biegunów silnika, bo zamocowanie jej tak by nie kontaktowała z tym biegunem będzie raczej problemowe bez rozwiercania otworu przez który wychodzi końcówka silnika.

Może ktoś spotkał się z takim laserem ?

Laser pochodzi z CD Radmora

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomash]

chcialbym odswiezyc temat, mam problem posiadam cd-604 z tym napedem i zaczol ostatnio piszczec i nie czyta wszystkich plyt na cdr po pierwszym utworze zaczyna piszczec i po 3 utworze juz nie moze sie polapac i przestaje odtwarzac, oryginalna plyte czyta bez problemu i nie piszczy, prosze o pomoc

[Molibden]

Brudny lub zużyty laser, ale nie zaszkodzi nasmarować prowadnic i trybików albo przeczyścić soczewkę wacikiem i izopropanolem.

[tomash]

sprawdzalem sam silnik plyty - jest cichy, wiec pozostaje naped lasera, soczewka przeczyszczona a prowadnic nie ma w tym napedzie tylko silnik jest osia, nie wiem czy to mozna rozebrac i nasmarowac? dodam ze przed rozebraniem cd i wymiana paru elementow dzialal poprawnie bez piszczenia

[Bartek1]

>Brudny lub zużyty laser, ale nie zaszkodzi nasmarować prowadnic i trybików



Tam nie ma trybików... :) A prowadnicami sa dwie kulki łożykowe... o ile to prowadnicą mozna nazwać :)



Przepraszam ale nie pomogę, kiedyś dawno regulowałem to w różnych CD-kach z tej seri ale już teraz nie pamiętam. A tak wogóle to polecam CDM1. Tam nie trzeba nic regulować bo zawsze czyta wszystko...a jak sie zdarzy w jednym na 100-200 egzemplarzy ze nie czyta to trzeba wymienić napęd bo jest zajechany, ale to rzadkość :)

[saczek_XTRM]

Jakoś nie chce mi się wierzyć w padnięty laser. Laser nie "piszczy". Zdejmij pokrywę i dobrze poobserwuj skąd dobiegają dźwięki.

[Bartek1]

Miałem mnóstwo padnietych CDM 4/19 i innych CDM 4 a tylko 1 czy 2 CDM1. Mnie padniey CDM 4 nie dziwi, chciaż niewykluczone że w tym przypadku tak nie jest. Tylko ze ztymi CD-kami jest tak że: po pierwsze nikt tam nic nie rguluje asamo sie raczej nie rozkalibrowało na tyle zeby nie działać właściwie. Po drugie nawet jest dobra głowica jest rozkalibrowana to z reguły działa. Ten typ tak ma.

[tomash]

piszczy ewidentnie z napedu lasera, w granicy okolo 3 minuty utworu, wczytuje kazda plyte i na poczatku jest cicho, potem (3 min) i zaczyna piszczec, przed grzebaniem w nim dzialal poprawnie i czytal wszystko, nawet wielokrotnwgo zapisu

[tomash]

a krecenie potencjometrani regulacyjnymi nic nie zmienia

[Kopczas]

Mam następujący problem:

rozkręciłem trochę philipsa z w/w napędem. Przesmarowałem co się dało, przeczyściłem.

Po złożeniu płyta nie chce odpalić.

Płyta chwilę szaleje w napędzie, głowica lasera obija się o krańce prowadnicy. potem wyścietla się "error" i to koniec.

Co jakieś 20 prób w końcu się włącza. Jak ruszy to idzie.

Z pomiarów:

focus offset da się ustawić.Kręcenie potenscjometrem daje jakiś rezultat: ustawiłem jak serwisówka radzi, 0V przy pustym napędzie. Ma być między 400mV a 40mV przy działającym napędzie co w obecnej sytuacjacji jest nie do zmierzenia ponieważ nie występuje ten element funkcjonalności.

Prąd lasera: jakby nie kręcić potencjometrem, cały czas jest 1mV.

Macie może jakiś pomysł??

[Kopczas]

cd to Philips 610.

[max-bit]

rozumiem ze przed tym wszystko było OK

Ogólnie tam ciężko coś rozregulować, może coś gdzieś zabrudziłeś ?

Pamiętać należy aby nie smarować (byle czym) osi lasera on musi chodzić idealnie bez oporów, gdyż odpowiada on za tracking poprzeczny i jeśli będą opory to będą sie dziac rózne cuda

[Kopczas]

wcześniej działał w porządku.

Motoru ani niczego co byłoby zw3iązane z mechanizmem lasera nie smarowałem. Tylko prowadnice od szuflady itp.

Właczyłem cd w pozycji serwisowej. Wg zaleceń schematu diagnostyki układ lasera teoretycznie działa:

laser świeci się, ramię reaguje jak opisano, fokus też.

W dalszym coągu napięcie na laser jest za małe.

Silnik obraca się za to nadnaturalnie szybko.

Szukam zabrudzeń.

Obejrzałem pod lupą pcb dwa razy i nie widzę anomalii.

[Kopczas]

dobra, znalazłem.

Działa fest.

Mały kleks między punktami lutowniczymi się zrobił.

[Kopczas]

Przedwczesny entuzjazm.

Poszły 2 płyty bez problemów.

Wróciłem do punktu wyjścia.

Proszę o jakiś pomysł.

[Holdegron]

Witam



Mam taki mały problem - w CD630 który kupiłem przez pomyłkę

pokręciłem nie tą PRką...

Dokładnie to regulowałem focus offset kręcąc potkiem od lasera.

Nie zmierzyłem wcześniej ile było mV na laserze. Ustawiłem

wg serwisówki 50mV ale dźwięk zaczął przerywać (skakać).

Dzieje się to na przypadkowych CD i w przypadkowych momentach.

Po kilku podejściach regulacyjnych doszedłem do tego że podniesienie

mocy lasera (na ok 90mV w punkcie pomiarowym) załatwia sprawę.



I tu pytanie - czy możliwe aby w tym konkretnym CDku tak to miało być ?

Przed moją ingerencją wszystko grało OK.

Czy taka "duża moc" wpłynie negatywnie na żywotność etc ?



Dodam że CD jest w stanie jak nowy/minimalnie używany, z pewnego źródła.

Wykluczam więc wstępnie zużycie lasera.



Pozdrawiam, Bobby
