Tripath Ta2020

[WSHODNI]

kłopot z urochomieniem kitu AVt 5079 oba kanały grają,niestety w jednym wystepuje spory szum , czy na forum jest osoba która urochomiła ten kit

[marjan1]

Czy szum występuje też po odłączeniu od źródła sygnału ??

Mam scalaka ipłytkę z tego kitu , niedługo zabieram się do skłądania , napisz jakie masz diody przy cewkach i czy są dokładnie tego typu jak na schemacie i jak z ich dostpnością ???

[WSHODNI]

marjan1 szum jest słyszalny cały czas w jednym z kanałów-choc sam dzwięk jest czysty bez zniekształceń diody cewki kupywałem u Jaworeczka - cewki 10uF 4A posiadają jednak wieksze wymiary przeszkadzaja w montażu wlutowałem od spodu zasilanie akumulator

[janek_dolas]

tak sobie zapytam bo sie nie znam, Te"kółeczka z drucików" to powinny tak blisko byc siebie i lezec w takiej samej pozycji obydwa???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darko]

W moim wzmacniaczu szum jest słyszalny w obu kanałach, nie jest to dramat, ale w chwilach pomiedzy utworami może irytować, - zdaje się że taka uroda tego układu. dodam jeszcze że jakość dżwięku z tej kostki zdecydowanie rekompensuje w/w mankament szumowy, proponuję zamienić głośniki celem stwierdzenia, czy aby nie szumienie w jednym kanale nie jest spowodowane niedyspozycją wysokotonowca...

[osimar]

Co prawda nie mam tripatha 2020, tylko 2022, ale w głośnikach mam absolutną ciszę. Więc coś jest nie tak.

W układach z tripathem bardzo ważne jest zaprojektowanie płytki. AVT tutaj mistrzem nie jest. Ja mam kit z 41HZ ze Szwecji.

[osimar]

A tutaj jeszcze fragmnet recenzji wzmacniacza w klasie D (taka troszkę gorsza T, z większymi zniekształceniami - po krótce)



Dźwięk Millenium jest wolny od podbarwień i wyostrzeń, można powiedzieć, że jego charakter sprowadza się do braku charakteru, wszystko jest uporządkowane i w pełnej harmonii, trudno nie zachwycić się nadzwyczajną klarownością i mikrodynamiką (przy braku sygnału, w głośnikach panuje kompletna cisza)

[WSHODNI]

Wzmacniacz Trapath z AVT wysłałem z reklamacją do AVT ale nie poradzili sobie

Kupiłem na allegro i nie ma problemu

[arturp]

miałem ten kit z AVT , szum był straszny

[kudzu]

Ja mam TA2024 na płytce AA-AB012, bardzo przyjemne 2x15 W, też szumi - słyszalne z kilkunastu cm, nie jest to uciążliwe.

[Teo]

Szum może być kwestią wysokiej efektywności głośników. Miałem słynną Charlize (właściwie wciąż mam, ale zamilkła, więc straciła nieco na przydatności), zastąpiłem ją płytką od "arjenhelder" z ebay, po podłączeniu do wysokoefektywnych Fosteksów obie lekko szumiały. Nie było to w żaden sposób uciążliwe ani w niczym nie przeszkadzało, sądzę że z kolumnami o niskiej efektywności szum byłby właściwie niezauważalny.

[arturp]

ale problem z szumem ma źródło w płytce AVT i ten zestaw szumiał tak głosno jak zjechana płyta gramofonowa - przy cichych fragmentach muzyki było go wyraźnie słychać

[WSHODNI]

Miałem złożone 4 płytki zdecydowanie większy szum był tylko na jednym kanale ,używałem dwóch płytek do stereo dało się słuchać

[janek_dolas]

czy panowie doczytali ze pytałem nie o szum tylko o umieszczone trafa obok siebie?

[kiku1]

może trochę z innej bajki

miał ktoś odczynienia ze wzmacniaczem na kości tp2050?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

w sumie cena nie wygurowana



i jeszcze jedno zna ktoś namiary na pcb do ta2020 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cezar504]

posiadam ten kit i nie szumi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kiku1]

Spotkał się ktoś z kością TA-2020-022 na której zamiast napisu KOREA jest napis USA?

[Seweryn]

Spotkał się ktoś z kością TA-2020-022 na której zamiast napisu KOREA jest napis USA?



miałem kość usa, ktoś pisał, że to oryginał

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kiku1]

Więc jeszcze jedno pytanie.

Robił ktoś tuning LEPAI LP-2020?

Nabyłem ostatnio taki z uszkodzoną kością wzmacniacza (brakowało pasty termo przewodzącej i radiator lekko odstawał) wymieniłem kość i odpalił za pierwszym razem. Teraz zastanawiam się, co można w nim poprawić?

[krz]

Hej,



Zakupiłem wzmacniacz Muse M20 (taki jak tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) od Chińczyka z eBaya i próbuję go odpalić od wczoraj.



Zrobiłem mu zasilanie na trafie toroidalnym i kondzie 6800uF, ale nie ruszył. Myślałem, że trochę za dużo mu odwinąłem, ale na jałowym miałem 9,8V także powinien dać radę.

Dzisiaj podłączyłem akumulator żelowy 12V/7Ah, ale dalej nic się nie dzieje.

Świeci się jedynie dioda. Napięcia wydają się być ok, ale samo TA2020 zimne. Przekaźniki nie reagują.



Jutro przelecę jeszcze luty, ale wydaję mi się, że problemu powinien szukać gdzieś indziej.

Postaram się dorzucić jakieś fotki ze środka, ale póki co liczę jakiekolwiek pomysły.



Pozdrawiam, Tomek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

W tych siedzą po 3 sztuki ta2020 z USA , wiem bo mam taki .Kupiłem ,, na części " i na szczęście nic nie szumi i zasilacz impulsowy jest . Planuje zostawić jedna kostkę i zrobić stereofoniczny zmacniacz w klasie D . Wymienie kilka elementów na lepsze , dam ciekawszą obudowę i gra muzyka :-) Tylko muszę zrobiś jakies dobre sterowanie głosnością .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krz]

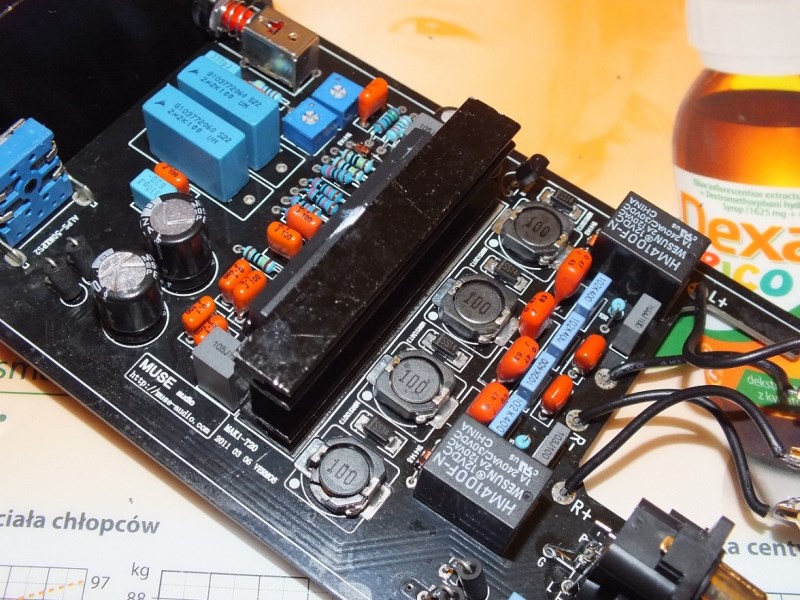

Nie mogę znaleźć schematu do M20, a widzę, że nieco się różni od standardowej aplikacji TA2020 czy Lepai.

Do czego mogą służyć te dwa potki 500k?

[krz]

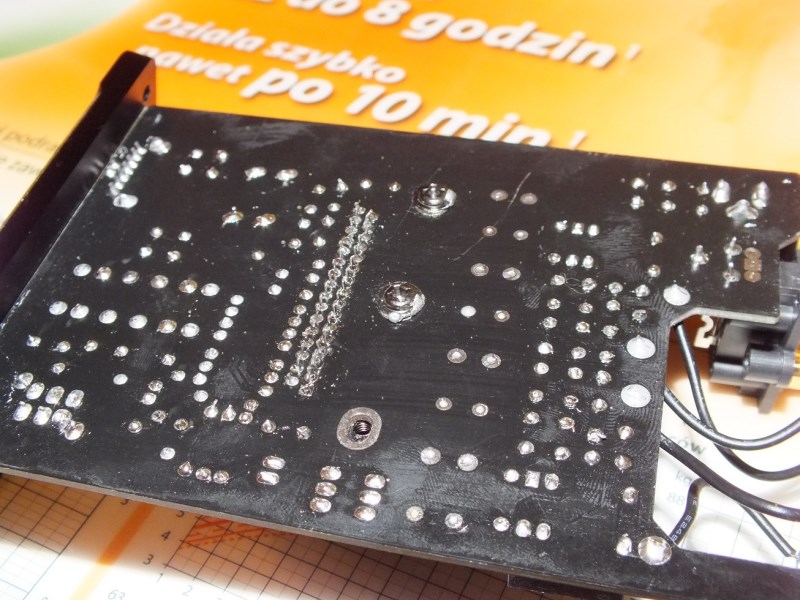

Dobrałem się do płytki.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

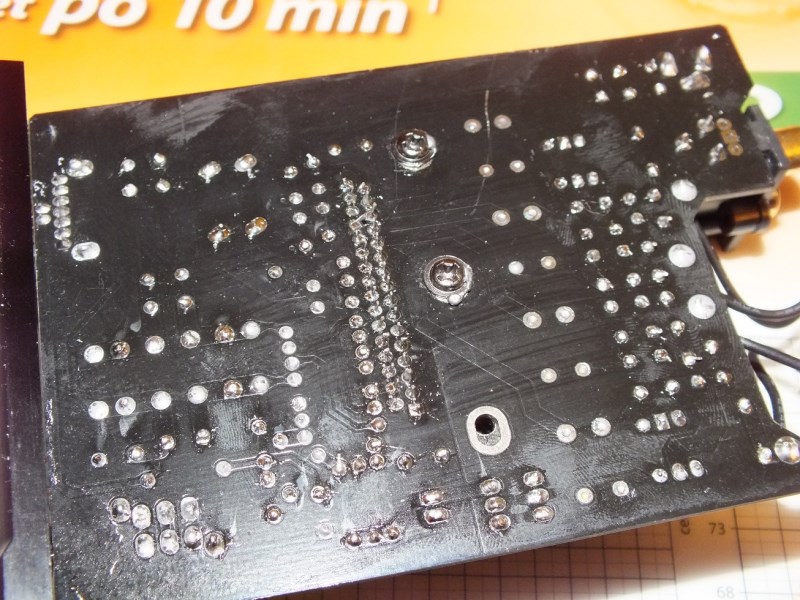

Lutowanie jest do dupy, a druty poprzycinano zaraz przy płytce. Nawet lut nie ma za co złapać.

Mimo to, co mogłem to poprawiłem. Napięcia też wydają się być odpowiednie.



Ktoś ma jakiś pomysł jak to rozwiązać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

może tu

[krz]

Nie, to nie to. Tak to tylko wygląda.

Ale jak zacząłem ruszać elementami, niektóre mogłem swobodnie wyciągnąć.

Lutowanie jest w dupy.



Próbowałem podlutować wszystko jeszcze raz ale nóżki są za krótkie. Być może coś nie łączy, ale na pomiarach wygląda wszystko ok.

[AudioST]

Widac słowo MUSE roi swoje :)



Jeśli nie gra (a ten wzm to prymitywna konstrukcja)

To zanczy ze prawdopodobnie ten układzik jest padnięty

Oczywiście trzeba wziąć najpierw schemat tego TA i posprawdzać czy mniej więcej na poszczególnych nogach są jako takie napięcia, oraz sprawdzić logikę połączeń i przejścia (czy nie ma jakiś zwarc braków przejść na ścieżkach) jeśli to będzie OK to najprawdopodobniej zdechnięty jest ten TA

Można go kupić, ale biorąc ze firma ta nie istnieje od kilku lat :) ......

[Gość stary bej]

@krz

Widać na pcb że wszystkie luty są "skorodowane", to najczęstszy przypadek uszkodzeń urządzeń lutowanych cyną bezołowiową.

Jeśli masz taką możliwość, to odeśśij tą starą cynę i polutuj taką z dodatkiem Pb.

Możliwe że pod solder-maską masz jakieś mikropęknięcie, musisz wszystkie punkty lutownicze obejrzeć pod szkłem powiększającym.

Zwłaszcza w okolicach wejść, oraz wyjść sygnałowych, gdzie pracują dławiki na ferrytach.

To żmudna robota, ale może się opłaca.

Na pewno musisz się zaopatrzyć w schemat tego układu.

Nie wyrokuje, czy Tripath jest walnięty, ale nawet gdyby był, to można je kupić na ebayu, nie są drogie.

http://www.ebay.pl/itm/TA2020-TA2020-020-TRIPATH-IC-32P-Stereo-20W-4-ohms-Class-T-Digital-Brand-NEW-/271121054610?pt=UK_Sound_Vision_Other&hash=item3f2012fb92



@AudioST

Pisząc, że układ Tripath`a jest prymitywną konstrukcją, wydajesz nie najlepsze świadectwo dla swojej wiedzy.

[Muzg]

Nie wiem przy jakiej częstotliwości to chodzi, ale te cewki nie wyglądają zbyt ambitnie.

[Gość stary bej]

W kościach typu Tripath przy zmiennej, gdyż układ się "uczy".

[lolo234]

Układy TRIPATH'a nie padają bez widocznych oznak. Sprawdź czy dostaje zasilanie na jego pinach (datasheet), jeśli tak to szukaj braku połączenia w pozostałych jego końcówkach. Skoro montaż jest tak skopany (strupy cyny), sprawdaj miernikiem połączenia czy jest "przejście" od strony elementów do strony druku kazdy punkt lutowniczy. Na coś w końcu trafisz..... najlepiej od razu odessaj stare spoiwo i popraw tą z Pb - tak jak mówi bej.
