Denon PMA-980R tuning konkretnie

[tomp2]

Denon PMA-980R - wzmacniacz często pojawiający się na Forum. Tym razem jednak chciałbym poruszyć temat jego tuningu - pojawił się kiedyś wątek nr 14667, ale żadnych konkretów nie przyniósł.



WŁAŚNIE!!! interesowały by mnie KONKRETNE sprawdzone przez Was rozwiązania. Może mógłby się ktoś takimi podzielić.



Prosze nie pisać "sprzedaj tego wzmaka, kup sobie lepiej ...." nie o to tu chodzi. Chciałbym aby ten wątek dotyczył TYLKO tuningu tego wzmaka.



Pozdrawiam i oczekuję na wpisy DOŚWIADCZONYCH W TEMACIE

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomp2]

To chociaż może Ktoś poratuje schematem ???

[marwi]

W kwestii schematu to poszukaj na forum. Jest specjalny wątek, bank serwisówek. Jeśli tam nie znajdziesz ani na innych portalach (np. elektroda.pl), to może warto rozważyć zakup w

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) W innych znanych mi sklepach internetowych (www.klar-elektronics.com.pl/, www.foxel.com.pl) nie znalazłem tego modelu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[EMiL]

Na pewno do wymiany opamp, jest jakich marny JRC. Znajdz serwisowke, bez niej ciezko bedzie cos konkretnego zrobic. Najwiecej roboty bedzie w przedwzmacniaczu.

[EMiL]

Na pewno do wymiany opamp, jest jakich marny JRC. Znajdz serwisowke, bez niej ciezko bedzie cos konkretnego zrobic. Najwiecej roboty bedzie w przedwzmacniaczu.

[tomp2]

Za schematem przekopałem pół Netu. Nic. Ale zamówiłem w SCHEMATY.PL

[tomp2]

Schemat już mam.



Jeśli KTOŚ ma ochotę pomóc, ale tak sensownie, to prześlę na maila.



Pozdrawiam i czekam...

[marwi]

Chętnie zobaczę schemat. Podeślij mi go, a ja jak coś zaproponuję to zamieszczę w wątku odpowiedni wycinek by inni też skorzystali.

[Piotrek608]

Ja Ci też chętnie pomogę co prawda tuning wzmaków to nie jest moja najmocniejsza stroną ale coś nieco sie tam w życiu ugryzło i warto by było te wiedzę wspólnie ku pokrzepieniu serc i wsparciu naśladowców rozbudować o nowe doświadczenia. Podeślij schemat zasilacza , koncówki moccy, preampa..a moze w tym watku da sie go zamieścic w jako-takiej rozdzielczości.

[tomp2]

Wieczorem schematy będą dostępne na mojej stronie



pryidat.republika.pl/denon



Spróbuję dopasować ich rozdzielczość, aby upchnąć je też tutaj.

[tomp2]

Wieczorem schematy będą dostępne na mojej stronie



pryidat.republika.pl/denon.htm



Spróbuję dopasować ich rozdzielczość, aby upchnąć je też tutaj.

[tomp2]

Wieczorem schematy będą dostępne na mojej stronie



pryidat.republika.pl/denon



Spróbuję dopasować ich rozdzielczość, aby upchnąć je też tutaj.

[tomp2]

Wieczorem schematy będą dostępne na mojej stronie



pryidat.republika.pl/denon



Spróbuję dopasować ich rozdzielczość, aby upchnąć je też tutaj.

[lete]

Wlasnie koncze prosty tuning Grundiga A-9000. Mozesz pojsc ta droga, ktora ja poszedlem (o ile jest to klasyczna konstrukcja wzmacniacza, jak wiekszosci "japoncow" - bufor wejściowy, preamp, końcówka), a mianowicie - wystarczy wymienic:



- wzm. operacyjny na np. OPA 2604, ew. TLE 2142 lub 2xAD825 (jezeli masz podwojne wersje);

- kondensatory w zasilaniu na Nichicon Muse KZ (przyzwoity "wykop" i dynamika) lub Elna Silmic ("muzykalnosc");

- kondensatory w przedwzmacniaczu na Elna Silmic lub Panasonic FC ("muzykalnosc" i dzwiek "miekki");

- kondensatory przy koncowkach mocy na Nichicon Muse KZ / Nichicon Gold, Panasonic FC lub Elna Silmic (jak wolisz);

- kondensatory buforow wejsciowych wymienic na Elna Silmic lub Panasonic FC;

Uwaga, jezeli masz glowne kondensatory (te 2-4? o najwiekszej pojemnosci) przy koncowce mocy dobrej jakosci, czyli np. Nippona lub Black Gate - nie wymieniaj, szkoda kasy, poprawy nie bedzie istotnej. Pozostale wymien.



W moim przypadku "pomieszalem" kondensatory roznych marek, gdyz nie chcialem nadawac charakterystyki (z jej wadami i zaletami) dla konkretnej serii - chcialem miec cos posredniego pomiedzy wykopem i dynamika, a muzykalnoscia - zastosowalem sporo Nichiconow KZ, Panasonic FC i troche Elny Silmic.

Raczej nie warto przy tej klasie sprzetu kupowac Black Gate'ow lub kondow w cenie kilkunastu zl za sztuke - w zupelnosci wystarcza wymienione przeze mnie lub podobnej klasy (po 2-6 zl sztuka).



Dodatkowo u siebie zmienilem tez terminale na zlocone WBT i wyprowadzenia przewodow na miedz OFC srebrzona single core.



Wnioski: Dzwiek stal sie bardziej dynamiczy, ma wieksza "mase", slychac wiecej srednicy, gora jest aksamitna i ma dobra rozdzielczosc, w basie pojawily sie tez najnizsze czestotliwosci w dobrej kontroli (ma fakture nawet przy 40hz).



Wydatek na tuning: 300 zl.



Teraz spokojnie moge "klepnac" moim A-9000 takie konstrukcje, jak Naim Nait 5i, spora czesc Primare, a i Densena tez "ubije" - polka cenowa 6-8 tys. jest w zasiegu i to obiektywnie, przy inwestycji na wzmak + tuning 1,5 tys.(!). No ale A-9000 to nawet i bez tuningu dobry jest... :)



Pozdrawiam,

Lete

[tomp2]

Mam nadzieję, że teraz link będzie działał



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tam można pobrać w większej rozdzielczości.

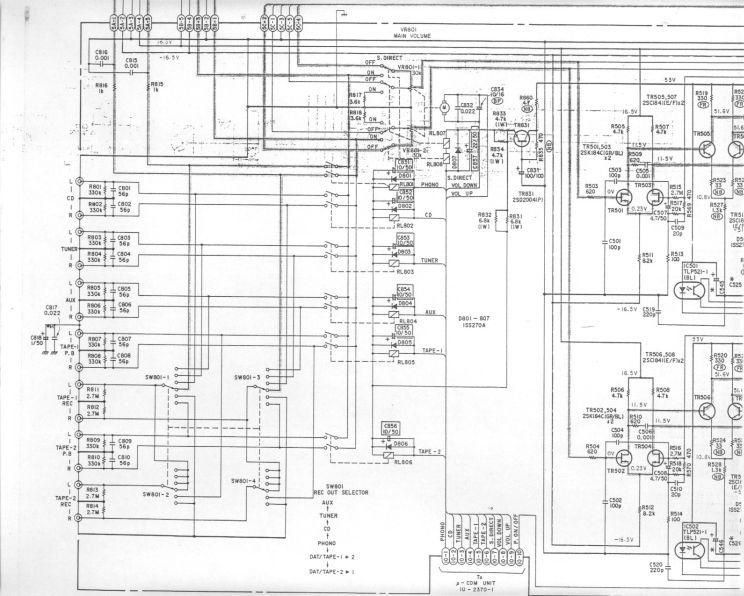

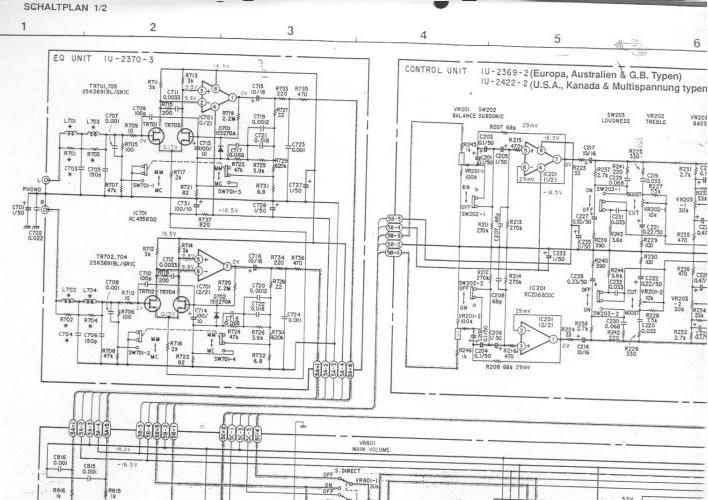

A tutaj mniejsze :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomp2]

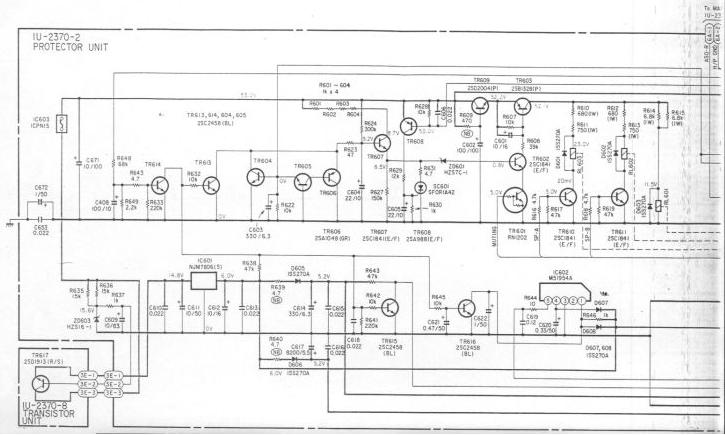

... i dalej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marwi]

>tomp2

Wystarczy napisać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) a tekst zostanie potraktowany jak odnośnik ;).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marwi]

O, teraz widzę, że sam do tego doszedłeś.

[Piotrek608]

Witam!

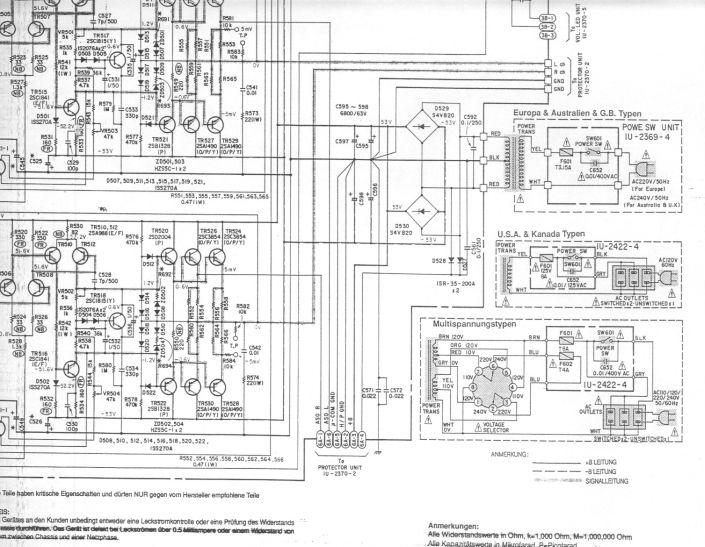

No to juz sie produkuje jak na taki wielki wzmak to sam zasilacz jest zenujacy dwa 4 amperowe mostki i 4 kondzy 0 pojemnosci 6800uF to stanowczo za malo winny byc dwa mostki 10 amperowe i 4 kondzie po 10000uF

Kondy musza byc dobre jakosciowo np Samhwa,Samsung, Nippon,Elna,Nichicon.,Panasonic.



Dalej warto zamocowac gniazdo IEC oraz poprowadzic solidne okablowanie wewnetrzne.

[marwi]

Ja bym wymienił mostki na komplety szybkich i mocnoprądowych diód, np. coś z HEXFRED. Warto je również zbocznikować kondensatorami foliowymi ok. 22nF.



Widać, że sygnał wejściowy wędruje - przy włączonym Source Direct - bezpośrednio ścieżkami do pierwszej pary różnicowej wzmacniacza mocy więc - o ile nie używasz korekcji - nie ma sensu zajmować się wzmacniaczami operacyjnymi. Poza tym, w torze korektora i filtrów aż się roi od elektrolitów położonych na drodze sygnału. Jeśli ruszać korektor, to najpierw koniecznie trzeba je wymienić na foliowe, ew. (przy większych pojemnościach) lepsze elektrolity.



Przydałoby się też wymienić kondensatory w zasilaniu stopni wstępnych, są to C843 i 844 oraz C841 i 842 (nieco mniej ważne). Ruszyłbym też C545, 546 oraz C525 i 526 (dlaczego widnieje przy nich na schemacie gwiazdka?).



Gdy kiedyś w moim amplitunerze wymieniłem kondensatory analogiczne do C535 i 536 na Panasonic FC to odniosłem wrażenie, że znacząco poprawił się bas. Warto spróbować.



Chwilowo to tyle z mojej strony. Może coś jeszcze przyjdzie mi do głowy. Nie jestem specem od tuningu, ale mam nadzieję, że moje podpowiedzi przyniosą pozytywne efekty.



Powodzenia w tuningu.

[tomp2]

Co sądzicie o diodach do mostka:



BYW29/200 UFast 8A 25ns

BYW29E-150 UFast 8A 25ns NXP



lub jakie inne?

[senicz]

Zmiany na jakosc i rodzaj brzienia niewiele pomoga gdyz decydujace znaczenie ma koncowka mocy a ta jak widac jest bardzo typowa o bardzo tranzystorowym brzmieniu i nic jej nie poprawi. Najlepeij nic nie rob i sprzedaj tego grata. Ruszanego nikt nie kupi. Lepiej za 6kzl kupic niepokalanego Hybrydka o super brzmieniu.

[tomp2]

>Senicz

Prosiłem na początku o nie wpisywanie tekstów typu "sprzedaj tego grata... lepiej za 6kzł kupić..."

Gdybym miał 6kzł na wzmacniacz nie otwierałbym tego wątku, tylko z uśmiechem na ustach "latał" po salonach audio. Niestety w naszym kochanym kraju nie wszystkich stać na wzmacniacze za 6kzł. Są też tacy, którzy kupują "sprzęt" za 500zł i cieszy ich zabawa z nim.

Pozdrawiam

[Tanto]

> tomp2

Pamiętaj że Seniacz pisze o wzmacniaczy którego chyba nikt z forum na oczy nie widział, równie dobrze mógłby Ci proponować domek z basenem na Marsie ;-)

[senicz]

nalesnika pokazywalem na as2006 a co do denona to napisalem wyraznie nie rob nic bo szkoda kasy jakosci dzwieku juz nie poprawisz. Ten uklad tak ma i juz. Lepiej sprzedac i dodac ta kase co chciales przeznaczyc na poprawki. Naprawilem juz kilka wzm po probach tuningu. A ztym kupowanem Hybrydka to byl zart. Nie jest on adresowany do czytelnkow tego dzialu forum.

[Jectiv]

Widzę że schemat części audio jest prawie identyczny z osławionym na tym forum PMA1060. Różni się tylko typem tranzystorów sterujących końcówek mocy. Nawet wszystkie oporniki i kondensatory mają te same wartości.

[Piotrek608]

Ogolnie Denon od pokolen bazuje na jednym SPRAWDZONYM schemacie dokonujac co jakis czas drobnych usprawnien ipoprawek glownie wynikajacych z konczenia produkcjii niektorych typow tranzystorow ..i pojawiania sie nowszych..tak samo robia praktycznie wszystkie inne formy nawet te niby audiofilskie typu krell czy levinson..zmienia sie obudowa daje sie lepsza "bajere" dla frajerrów którzy czytaja albo redaguja kolorowe gazetki i jakoś to idzie..znaczy sie jak to było w któryms polskim filmie "BIEDA TO KUPI"

Ku zgrozie mozna smiało napisac że obecnie nastepuje trend gdzie schematy sie maksymalnie tnie i uszczupla tak ze tuning starszego wzmak ma głęboki sens.

[senicz]

Wydasz tylko kase a nic to w brzmieniu nie zmieni. Nic. A to co uslyszysz w zmianach to tylko twoje chcenie tych zmian. Zreszta tak jest we wszystkich tych tuningach sprzetu opisywanego tutaj. Chlopcy chca tych zmian to je slysza ale prawda jest oczywista - nic sie nie zminilo!! Wiara w to ze kondensator w zasilaniu zmieni brzmienie jest wiara i tylko tyle. Gdyby byly robione porownania przed zmianami i po to rozumiem ale tcy porownan nigdy nie ma. Zmiany operacyjnych oczywiscie cos tam zmienaiaja w brzmieniu ale to jest wymiana elementu aktywnego. We wzm mocy nic sie nie da poprwic aby zmienic jego brzmienie podstawowe. Bedzie gral tak samo. Oczywiscie koncowka mocy. Jak wymienisz operacyjne w torze zmiana nastapi ale w koncowce mocy nie bedziesz zmienial ukladu? ba, nawet wymiana na inne tranzystory tez nic nie zmieni.

[krzych]

-> senicz

Proponuję Ci taki forumowy coming out... Przyznaj się - Ty w realu nazywasz się Kononowicz Krzysztof i jesteś z Białegostoku, prawda? I dlatego wszędzie powtarzasz, że wszystko, co robimy nic nie zmienia, a tak naprawdę, to w ogóle NIE BĘDZIE NICZEGO...

[senicz]

Ale dzieciak z ciebie. maly dzidzia co to nie moze sobie poradzic z problemem lub ktos go zle nazwal to ...........

nic nie zmieni i juz. Ten denon ma tylko koncowke do wzm na bezposrednim ustawieniu i co wymiana kondensatora w zasilaczu zmieni mu cos? zaraz jakis gumowouszny napisze ze slyszy ..... tak tak slyszy. G. slyszy !!!
