[Yul]

>>>Alexander,

Dzięki za pełne i kompetentne wyjaśnienia.

A czy nie myślałeś, aby tak mocno "przytulić" pre gramofonowy do samego gramofonu, aby płytka z gniazdkami oraz interconnect były wogóle niepotrzebne ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

Yul jesteś drugą osobą, która to proponuje :-) Wiem, że to ma sens przynajmniej teoretycznie, ale w przypadku gdy zdarza mi się dość często zmieniać wkładki, preampy jak również gramofony, przy których stoi ramię zdecydowałem się na takie właśnie rozwiązanie jako bardziej mobilne i modyfikowalne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Pomysł z wyciąganymi kabelkami jak najbardziej trafiony i przyszłościowy. Za czas jakiś będę miał pre do zamontowania za wkładką, tak więc te kabelki nadadzą się również jako przesył prądu :-).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cloudior]

Alexandrze, gdyby istniała sposobność wproszenia się do Ciebie na małą, analogową sesję byłoby przemiło. Właśnie zakupiłem sobie moją drugą, czarno-krągłą niewiastę. Według sprzedawcy jest w stanie nowym, więc powinien być hiend. A płyta to wielce zacna: George Howard - Love will follow (na sedesie nie do kupienia w Europie:(



Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

>cloudior

Jeśli chodzi o zostawienie płytki, to pamietaj u mnie będą miały jak u mamy. Alexander ma już za dużo płyt i musi myśleć o przeprowadzce, żeby się z nimi pomieścić. U mnie pełen komfort - dużo miejsca na analogi. Mogę nawet tą płytkę jakoś wyeksponować - jeśli będzie dobra :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

I owszem, te czarno-krągłe są szalenie interesujące. Znajdziemy jakiś wolny talerz żeby wygodnie ułożyć i z nią poobcować. Napisz PW dogadamy jakiś termin.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gracz]

Fajnie Panowie,ale trochę szczegółów ni zawadzi/a'propos tego drutu/.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

Oczywiście już służę informacją: drut pochodzi z cewki przekaźnika. Jak już wspomniałem dałem za niego Fortunę model "Czarne":

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A drut jak to drut jego kwalifikacja do ramienia to minimalny przekrój, maksymalna elastyczność przy zachowaniu choćby minimalnej odporności na zerwanie. Spełnił te wymogi znakomicie. Jego oporność na odcinku 40cm to 0,6 ohm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

Na fotce widać dwa brane pod uwagę druciki. Po prawej grubas o średnicy 0,1mm, po lewej drucik Alexandra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

no i czar tajemnicy znikł ;).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

Tajemnicy i owszem, ale czar muzyki nie zniknął. Drucik spełnia swe zadanie znakomicie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej analogowy]

Jeżeli ma się odrobinę wyobraźni,to z samych obrazków czuje się ten leciutki powiew szaleństwa.Nie potrafię inaczej tego nazwać-a szaleństwo na tym poziomie lekkości to finezja najwyższej próby.Tacy ludzie jak Pan Alexander są dla mnie wzorem.Bardzo dziękuję za ogromną przyjemność i motywację.Inspiracja-tak nazwałem to ramię na własny użytek.......

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

No teraz to się zaczerwieniłem - miło mi :-)

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[profee]

Ja rozumiem, ze przedmowcy chodziło o szlachetne szaleństwo. Ale przyznam, że taka tonacja zachwytów mi niezbyt odpowiada. Ja widze w projekcie Alexandra upór i wytrwałość. Chciał sprawdzic taką koncepcję gdzie ekstremalnie proste i lekkie ramię, z włókna węglowego (to ważne z uwagi na niski ciężar właściwy przy niemałym module Younga) co ma znaczenie dla własności drganiowych ramienia, będzie łożyskowane jednopunktowo, wzdłużnym łożyskiem kiełkowym. Skojarzenie bardzo sensowne: łożyskowanie delikatne, o nośności niewielkiej, ale i ramie właśnie lekkie bardzo. Lecz układ wahliwy, kapryśny. Sam mu odradzałem chcąc mu oszczędzić goryczy niepowodzenia. Ale nasz Alexander to jest facet z jajami i charakterem, którego byle co nie przekona. I miał rację. Alexander nie ma sie co czerwienić !

Teraz rozmyślam jak zrobić, żeby to cudo, co nie ma nawet brumu, usłyszeć ;-)) Pozdrawiam serdecznie !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BRob]

Alexander >



Jak juz udało mi się pozbierać szczękę z podłogi, zaczęły mnie nurtować różne wątpliwości i pytania.



Na początek przewody w ramieniu. Czy izolacja przewodów jest na tyle wytrzymała, że nie obawiasz się jakichś zwarć czy przebić? Mój mały rozumek podpowiada mi, że w miejscu "wychodzenia" z ramienia i przechodzenia przez oko wspornika, przewody minimalnie ale jednak się poruszają podczas pracy gramofonu. Zagrożenia dla życia nie ma, ale czy na przykład dla preampa lub wkładki może to nieść jakieś negatywne skutki?



Druga kwestia to panewka. Jak udało Ci się umocować panewkę na ramieniu (lub odwrotnie) i z czego ona jest wykonana? Na zdjęciach wygląda to jakby była przyklejona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

Profee - rowiązanie jest bardzo proste, to tylko 300km. Zapraszam.



BRob - niestety i na szczęście izolacja emaliowa jest bardzo trwała. Niestety - bo usunięcie jej z tak cienkiego drucika nie jest tak prostę jakby się wydawało, ale możliwe jak widać (i słychać!) i można to polutować. Na szczęście - bo nie grozi nam zwarcie przewodów, którego skutkiem byłby wyłącznie zanik sygnału, bez niebezpieczeństwa uszkodzenia wkładki, czy preampa.

Panewka jest wklejona w ramię w uprzednio zeszlifowanym na płasko miejscu za pomocą spoiwa używanego do lepienia włókiem węglowych tworzących rurkę. To tzw. żywice epoksydowe.

Panewka mineralna - korund lub szafir, kiełek to stal nierdzewna 4H13 o twardości HRC 44-56.

Zorganizował je Profee, który jednocześnie odwodził mnie od pomysłu takiego ich wykorzystania - nie udało się (to odwodzenie) i dlatego powstało to ramię ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BRob]

Alexander >



Dzięki za odpowiedź.



Tak z innej beczki zapytam, czy reaktywowałeś (lub czy planujesz) stronę internetową?

Lubiłem sobie wejśc i pocieszyć oko oglądając i czytając opisy Twoich konstrukcji.



Pozdrawiam.

BRob.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[chick]

co do lutowania takich przewodów, zamiast kalafonii uzywa się tabletki Polopiryny, to naprawdę działa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej analogowy]

No i nabroiłem-profee nie jest zadowolony.To inaczej-Alexander od dawna mnie motywuje,Jego konstrukcje są wspaniałe i przemyślane,jak coś publikuje-zmusza mnie do udania się do warsztatu i popełnienia kolejnego gramofonu.Nie mam niestety wystarczającej wiedzy na temat ramion z jednym punktem podparcia ale ją zdobędę,dzięki Jego obecności na forum.Prościej nie potrafię tego opisać-w hołdzie Alexandrowi popełniłem kolejną konstrukcję i nazwę ją AL-oczywiście od nazwy materiału z którego jest zrobiony talerz.Fotka w załączeniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

BRob - noszę się z zamiarem odświeżenia i uruchomienia strony, lecz jak to zwykle bywa zawsze jest coś ważniejszego do zrobienia. Być może mam zbyt małe pojęcie o tworzeniu stron i dlatego idzie mi to dość opornie :-(



chick - akurat do kwasu salicylowego, czy acetylosalicylowego (Aspiryny) mam niezły dostęp - spróbuję tej metody :-)



andrzej analogowy - Panie Andrzeju nie spodziewałem się, że zostanę czyjąś muzą (ale sobie powiedziałem...), lecz jeśli są tego takie efekty jak gramofon na zdjęciach to no problem - mogę być i inspiracją. Gramofon przypomina mi nieco Musica Nova - Piano Forte - śliczna maszyna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej analogowy]

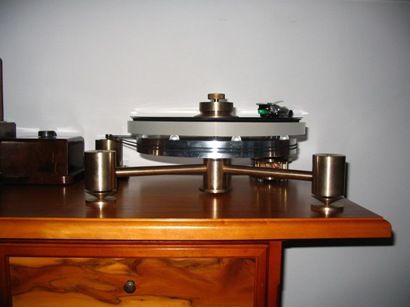

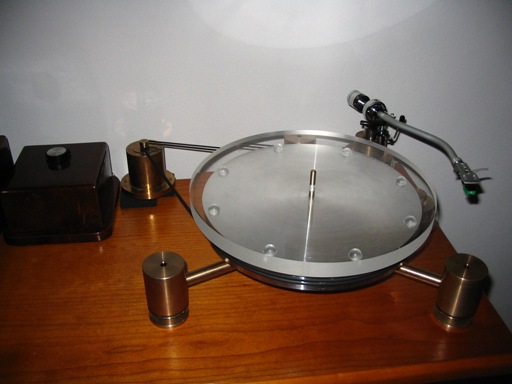

Oczywiście wzorowałem się na istniejących konstrukcjach.Bardzo byłem ciekaw sztywności takiego układu-jest zadowalająca-w końcu poprzeczki mają 15 mm średnicy.Jestem w trakcie prac nad prostym ramieniem 12 calowym opartym na kardanie a'la fonomaster.Podstawowy problem,to ciężar rurki i uchwytu wkładki.Chyba jednak będzie drewno i tworzywa.Nie mogę znależć rurki metalowej o bardzo małej masie.....Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

W poszukiwaniu materiałów warto zerknąć na stronę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) nawet jeśli nie kupi się tam to można sprawdzić co jest dostępne i możliwe do zdobycia. Jest tam cały dział z rurkami - również akrylowymi, aluminiowymi itd. Czy to koniecznie musi być rurka?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej analogowy]

Rurka to przyzwyczajenie i łatwość w ulokowaniu kabli.Belka z przewodami na wierzchu też jest cool.Mam też kawałek trzciny i bambus i przećwiczę.Dziękuję za podpowiedź.Pomysł z cieniutkimi przewodami w emalii jest super.Lutowanie na acetylosalicyl sprawdzałem - jest doskonały-trzeba tylko potem neutralizować-zmyć,bo trochę reaguje z miedzią.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[profee]

andrzej analogowy, 23 Maj 2007, 09:52



>No i nabroiłem-profee nie jest zadowolony.



Andrzej Analogowy - nie przejmuj się za bardzo moim gustem. Ty tylko indywidualny gust. ;-))

A w ogole to po prostu chciałem dorzucić jeszcze troche superlatywów, na cześć Alexandra, na jeszcze inną nutę.

AndrzejA - twoja maszyna wygląda bardzo stylowo. AL bo Aluminium, AkryL i Alexander? Jak namawiasz trzy (?) paski do zachowania odstępów; na zdjęciu nie widac kółka pasowego zbyt dobrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej analogowy]

Paski są dwa i są kwadratowe,więc rolka ma dwa rowki w kwadracie.Potem to już tylko poziomowanie,żeby ograniczyć drgania-paski są za długie , bo wypożyczone z innego sprzętu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[profee]

Alexander, 23 Maj 2007, 00:08



>Profee - rowiązanie jest bardzo proste, to tylko 300km. Zapraszam.



Alexandrze, w poznańskim byłem ostatnio w słynne lato 1981... Teraz miałbym już więcej powodów do ponownej wyprawy, w tym słynna Fortuna ;-))

Z zaproszenia jestem bardzo rad, ale myślę, że prędzej Alexander powinien otrzymac zaproszenie do wystawienia (i zagrania) na Audioshow w W-wie. Nie interesuje sie zabytnio życiem klubowym itd itp. ale chyba sa jakies siły które dostrzegłyby jakąś korzyść (chocby tylko dla siebie) w takim zaproszeniu. Niech sie wypowiedzą ci co się lepiej znają na realowych kulisach świata audiofilskiego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BRob]

To znowu ja. :-)



Alexander, a co z antyscatingiem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[profee]

BRob ale nie tylko:

scat to co innego niz skate.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

andrzej analogowy, 23 Maj 2007, 12:40



>Rurka to przyzwyczajenie i łatwość w ulokowaniu kabli.Belka z przewodami na wierzchu też jest

>cool.Mam też kawałek trzciny i bambus i przećwiczę.Dziękuję za podpowiedź.Pomysł z cieniutkimi

>przewodami w emalii jest super.Lutowanie na acetylosalicyl sprawdzałem - jest doskonały-trzeba tylko

>potem neutralizować-zmyć,bo trochę reaguje z miedzią.



Można też użyć kwadratowy pręt akrylowy, wyfrezować w nim rowek- wyjdzie z tego ceownik i wewnątrz można ułożyć przewody, może być pręt okrągły z frezem...jest sporo możliwości :-)

A tak a propos aspirynki - zżera emalię i podobnie działa na śluzówkę żołądka - smacznego....



Antyskating? Jakby to powiedzieć - żyłka z odważnikiem, albo bez antyskatingu. I tak też gra w tej chwili.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BRob]

profee, 23 Maj 2007, 20:51



>BRob ale nie tylko:

>scat to co innego niz skate.



Przepraszam za błąd, ale myślę, że wiecie o co pytałem. :-)
