12 cali - DIY

[Alexander]

Do pooglądania na weekend :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

Na żywca wygląda lepiej :)

Musze się wprosić jakiś dzień na posłuchanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

są jeszcze wolne terminy na listopad - zapisać? No chyba, że Fortuna będzie koledze sprzyjała.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

I jeszcze jedno ujęcie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

>Alexander, fajne. czy mógłbyś porobić zbliżenia? i napisać coś o materiałach, konstrukcji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Wygląda to ładnie :-).... ale jak to GRA .... Jako mieszkaniec dalekiej północy miasta Poznań miałem przyjemność posłuchania onego z zainstalowanym działem MM na końcu - zagrało świetnie, bez jakichkolwiek zniekształceń. Jako unipivot delikutaśnie bujało się na początku płyty przez 2/3 sekundy ....a potem GRAŁA MUZYKA ( to dla Rekina :-)).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[profee]

Chciałby się zawołać: Gramofoniarze-gawędziarze całego forum zgromadźcie się! Oto laboratorium gdzie robi się przemyślane doświadczenia konstrukcyjne nad budową gramofonów. Czapki z głów. To nie pretensjonalne do bólu zębów i wtórne dziwactwa, często bezmyślne, którymi niektórzy na forum chwalą się a inni zachwycają.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BRob]

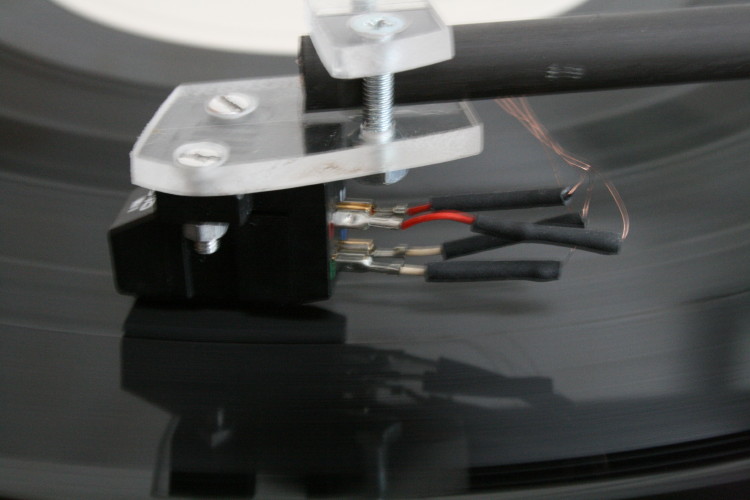

Alexander można prosić o fotkę mocowania wkładki z bliska?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yul]

>>>Alexander,

fajne to twoje "dziecko" ! Od razu jak go zobaczyłem, nazwałem go sobie: "Żuraw". Nie obrazisz się chyba za takie określenie ?

Czy można się dowiedzieć o jeden szczegół konstrukcyjny ? Mianowicie, czy ta akrylowo-stalowa kolumna ramienia stoi sobie, że tak powiem, "luzem" ? Czy umieściłeś ją w jakiejś ściśle określonej odległości od szpindla ? A jak taką odległość wyznaczyłeś ?

Pozdrawiam,

Yul

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fubb]

Alexander>

teraz już nie muszę wyobrażać sobie jak to z tej "rurcy"powstaje ramię :)

aż strach pomyśleć jak to gra :)

pozdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

Dziękuję za miłe słowa, postaram się spełnić wszystkie życzenia i odpowiedzieć na pytania :-)

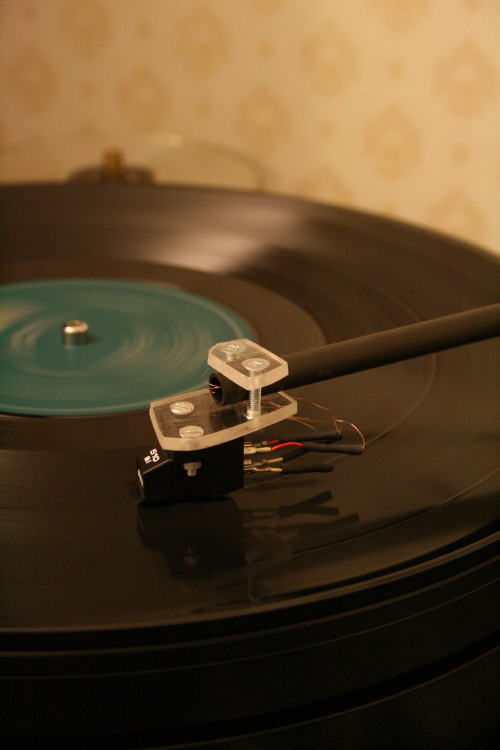

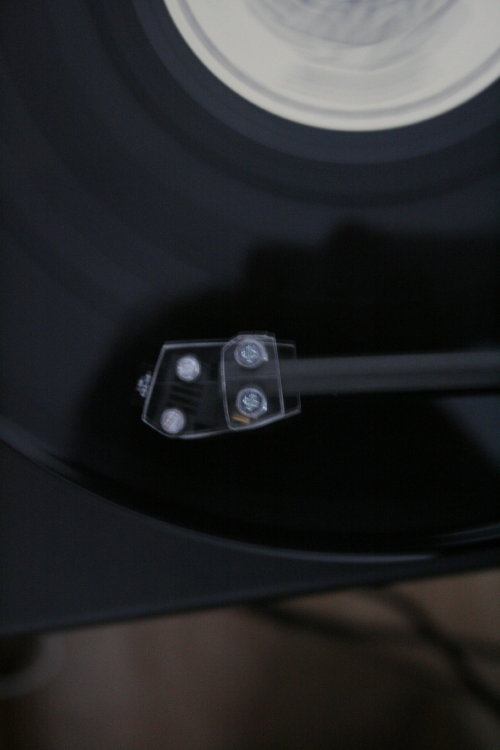

Rurka ramienia jest wykonana z włókiem węglowych, headshell z akrylu, podstawa to stal całość wraz z osprzętem w postaci windy, gniazd itd zainstalowana na podstawie z akrylu. Podstawka nie stoi ot tak sobie - stoi w bardzo precyzyjnie wyznaczonym miejscu. Ponieważ geometria ramienia jest skopiowana z 12-sto calowych ramion SME serii V to i ustawienie jest zachowane - przesięg, o który pytał Yul wynosi 12,59mm i do jego ustawienia służy kawałek akrylu zakładany na oś talerza i posiadający natrasowaną "mikrokropkę" na której musi wylądować ostrze igły. Podobnie otwory w headshellu wywiercone są z dużą precyzją i umożliwiają montaż wkładki w jednej pozycji z określonym kątem korekcji.

Poprawne ustawienie odwdzięcza się poprawnym odtwarzaniem płyt - bez zniekształceń, podbarwień, syczących wokali i takich tam innych dziwnych zjawisk. Samo zawieszenie to unipivot, Kiełek i panewka to również bardzo precyzyjne przyrządy - na ile precyzyjne potrafi odpowiedzieć Profee (serdeczne dzięki!). Jak się bardzo uprę to znajdę parametry kiełka i panewki. Do równoważenia ramienia, regulacji nacisku, jego poziomowania i stabilizacji służy mimośrodowa przeciwwaga. Okablowanie ramienia to najwyższej klasy drut, którego parametry przewyższają wszystkie kable VdH, Cardasa i inne wynalazki (prawda Rekin?). Konstrukcja współpracuje w tej chwili ze "stalówką", którą chyba też kiedyś opisałem na forum. Wkładka, którą miał okazję oglądać i słuchać Ahaja to był Ortofon MM510mkII, jeszcze na ćwiczebnej wersji ramienia, w tej chwili wisi na ramieniu MC10superMkII. Z obydwoma wkładkami ramię współpracuje bezproblemowo. Pre gramofonowe to Phonoclone w wersji dual mono zasilany akumulatorowo o maksymalnie uproszczonej konstrukcji. Cała konstrukcja ramienia projektowana była pod kątem maksymalnej prostoty, przy zachowaniu niezbędnych cech użytkowych i aby uzyskać maksymalną jakość dźwięku. No to jeszcze kilka fotek z okresu prenatalnego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

Winda z ramieniem z akrylu jest nieco nietypowo zainstalowana - jest przyklejona do akrylowej podstawy. Jest niezbędne gdyż układanie ręczne ramienia kończy się często jego jego pobudzeniem do kołysania - co specjalnie w niczym nie przeszkadza, ale wygląda strasznie ;-) Kołysania tego typu bardzo szybko się wygaszają. No to jeszcze kilka fotek headshella

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

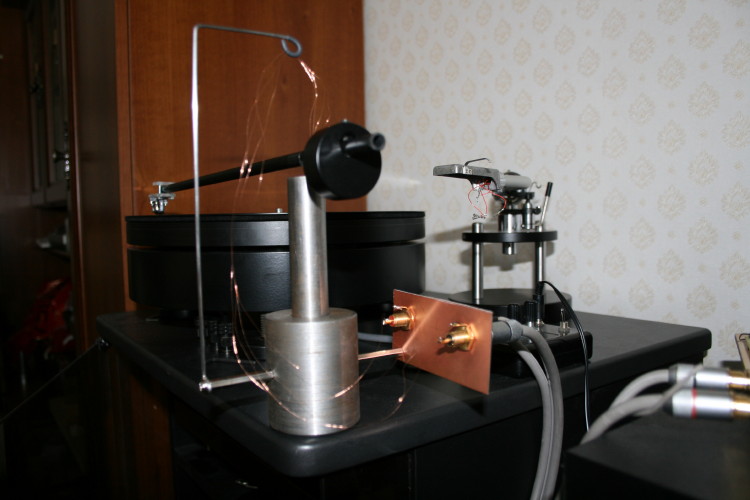

Drut z ramienia wychodzi otworem zlokalizowanym dokładnie nad panewką i kiełkiem ku górze i w wersji ćwiczebnej przewieszony był przez sporych rozmiarów oczko w z drutu i dalej do gniazd, obecnie wygląda to nieco inaczej: oczko z drutu jest nieco bliżej ramienia, sam drut jest cieńszy i zamocowany na metalowej podstawie no i gniazda są zainstalowane na płytce z akrylu, a nie kawałku miedzi... to kosmetyka, ale nie będę musiał odwracać wzroku uruchamiając gramofon ;-) No dobra nie tylko kosmetyka - umożliwiło to dalsze skrócenie okablowania ramienia, czyli skróciło drogę sygnału o jakieś 10cm, co przy takiej średnicy przewodów jest wartością znaczącą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

Właśnie wróciłem z odsłuchu tego cacka. Jestem pod wrażeniem pomysłowosci i tego, że to nie tylko gra, ale gra bardzo dobrze od początku, aż do ostatniego rowka :)

To co wzbudziło mój uśmiech, to dmuchnięcie w headshell w czasie odtwarzania - spowodowało chwilowe zabujanie ramienia (szybko wygaszone), ale co najciekawsze nie przełożyło się na jakiekolwiek słyszalne zniekształcenie podczas odtwarzania. Niesłychane jest też wrażenie podczas obserwacji czoła wkładki na lekko sfalowanej płycie - wydaje się, że wkładka z ramieniem jest na to nieczuła i pływa sobie na swojej własnej niezaburzonej trajektorii.

Dobra dość poezji - gra wyjątkowo dobrze i tyle. Chce się słuchać i miałem wyjątkową niechęć do powstania z kanapy i zwinięcia się do domciu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

było zostać :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

Gdyby tylko o słuchanie chodziło zostałbym jeszcze długooo - powiem, że w wiadomym Tobie kontekście warto było jednak wrócić - odetchnąłem z ulgą. Kupię chyba jakiś mały samochodzik kobiecie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[profee]

Zwróćcie uwagę na opis rekina: ramię jest wystarczająco tłumione! Wielu się dotąd położyło na tym temacie i, wśród miseczek z olejem jako tłumików wiskotycznych, lub i innycy cudów - poległo. Bravo Alexander !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[profee]

>To co wzbudziło mój uśmiech, to dmuchnięcie w headshell w czasie odtwarzania - spowodowało chwilowe

>zabujanie ramienia (szybko wygaszone), ale co najciekawsze nie przełożyło się na jakiekolwiek

>słyszalne zniekształcenie podczas odtwarzania.



Tym to akurat nie jestem zaskoczony, bo krótkotrwałe i płytkie zaburzenia azymutu wkladki mogą być mało zauważalne, gdyż azumut odpowiada głównie za przesłuch międzykanałowy. Żeby rzecz zbadać trzebaby zobaczyć wpływ wahań (typu yaw) ramienia w czasie pomiaru przesłuchu (najlepiej może na oscyloskopie dwukanałowym) przy odtwarzaniu jakiegoś powtarzalnego sygnału, z płyty testowej, z pasma gdzie jest modulacja tylko w jednym kanale, raz L raz P.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

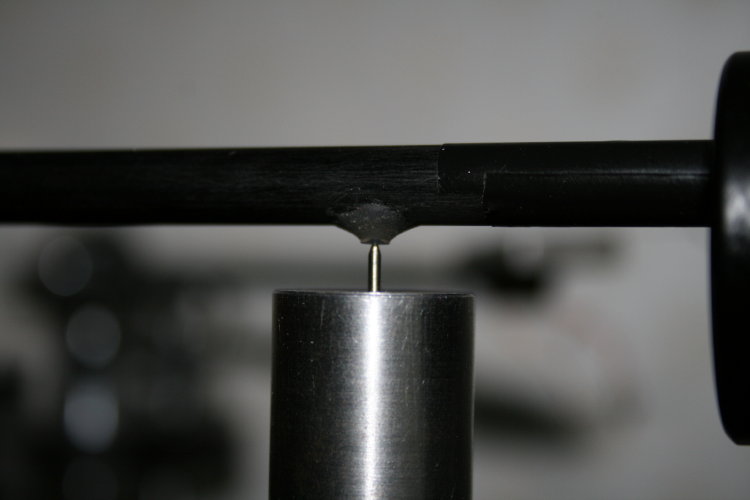

Udało mi się uniknąć dodatkowego tłumienia, jedyną czynnością zmierzającą do zwiększenia tłumienia kołysania było wykorzystanie kiełka o większym niż teoretycznie właściwy promieniu krzywizny wierzchołka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

A jaka jest odporność przewodow ramienia na ewentualne zakłócenia PEM(Pola elektromagnetycznego) i ewentualny tzw.przydźwięk.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[profee]

I najlepiej gdyby to był sygnał muzyczny. Chodzi o to, ze na tonie prostym zauważalność/słyszalnośc przesłuchu przez człowieka może byc inna niż na sygnale muzycznym, o który przeciez chodzi. A najlepiej zabdać na jednym i drugim typie sygnału, tylko uwaga - przesluch jest częstotliowściowozależny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[profee]

Oczywiście typu "roll" a nie "yaw".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

nie ma przydźwięku, nie ma problemu z zakłóceniami, w razie potrzeby włókno węglowe jako materiał przewodzący może służyć jako ekran, wystarczyłoby przypiąć jeszcze jeden drucik uziemiający, ale nie ma takiej potrzeby.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gracz]

Dobra,a teraz zdradż ,co to za super przrewody siedzą w ramieniu.???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

Nie wiem, czy powinienem o tym pisać, ale cóż: przewód kupiłem od Rekina, zapłaciłem...Fortunę!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

Nie dziw się, że tyle musiał kosztować. Żeby ukręcić taką rolkę musiałem rozbebeszyć chyba ze 20 wkładek MC Ortofona ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Podejrzewam , że na cenę wpłynęło żmudne parowanie tych czterech drucików .... i jak znam życie również rozciąganie tego drucika na specjalnej wyciągarce ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

Parowałem już osobiście, nie miałem już Fortuny, a tyle by to pewnie znowu kosztowało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

>Alexander

Masz absolutną rację - kolejna fortuna wyparowałaby jak nic :)

>ahaja

Widzę, że kolega zna się na rzeczy i wie jak pracochłonne jest wyciąganie drucików do odpowiedniej grubości z zachowaniem procedur i wymaganych tolerancji. Po tej skomplikowanej operacji człowiek jest zmęczony jak po libacji, ale bynajmniej rączki nie drża, bo i nie wolno im :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

Rekin - mam już kolejne :-)

Ahaja - mam sporo, ale Volfa zostawić trza by było w domu...
