Witam,

Planuję wyprowadzić zasilanie swojego lampowca do zewnętrznej obudowy:



1) zasilanie anodowe 245V/0,5A

2) żarzenie 6,3V/6A

3) żarzenie 6,3V/3A



Jakie wtyki/gniazda zastosować, aby zachować kompaktowość bezpieczeństwo, funkcjonalność ???

Może ktoś już walczył z takim tematem..



Pozdrawiam,

Artur

[Lt_Bri]

Jeżeli nie jest potrzebne gniazdo w ściance urządzenia, to wstawiłbym w ściankę zwykły przepust, a na płytce dał złączki ARK.

[cypher]

Zdecydowanie wole gniazda..

Części muszą być od siebie odłączalne ze względów praktycznych, słabo widzę przenoszenie 15kg wzmacniacza + 2 szt 5kg zasilacze wszystko połączone kablami na stałe ..;-)))



Artur

[marcinw899]

moze jakieś DINy?? (coś ala NAIMowskie)

[cypher]

Coś w tym stylu tyle że musi "obsłużyć" duży prąd 6A to nie przelewki..

A.

[tomant]

może coś w tym stylu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

w sklepie elektronicznym koło mnie widziałem też podobne do tych drugich ale wielopinowe. cena też oscylowała z tego co pamiętam koło 30 pln.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej analogowy]

Przerabiałem ten temat stosując połączenia kablowe o długości ok 50 cm.Stosowałem gniazda i wtyki tzw mikrofonowe oraz standartowe wtyki i gniazda sieciowe/z zasilaczy komputerowych.Poza komplikacją połączeń i trudnościami z eliminacją przydźwięków miałem też problem z detekcją CB Radia i pozbyciem się tego.W moim przypadku tych napięć było znacznie więcej bo ok 10.Przy takich prądach żarzenia będą znaczne spadki napięcia na przesyle-konieczne grube kable i tu zaczynają się problemy z doborem gniazd do przewodu min 4mm2.Osobiście nie polecam takiego rozwiązania-raczej ekranowałbym zasilacze dobrą blachą stalową.

[Edward]

A może coś z takich lub podobnych:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

-->cypher, widziałem jakiś czas wstecz w Bomisie komplet gniazdo-wtyk firmy Amphenol, takie wielostykowe (każdy przewód mógłbyś conajmniej zdublować) solidnie wyglądające cudactwo.



Wybieram się tam niedługo dokupić kilka PCC88, to mogę przy okazji zapytać się o cenę tego kompleciku i parę fotek cyknąć ;)

[mrelektronik]

Witam.

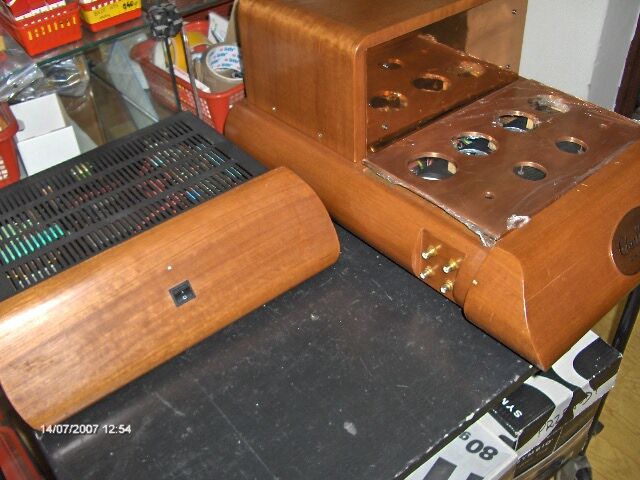

Akurat mam w modernizacji jeden z wyrobów abraxasa i proponuję podpatrzeć jak to robią inni.

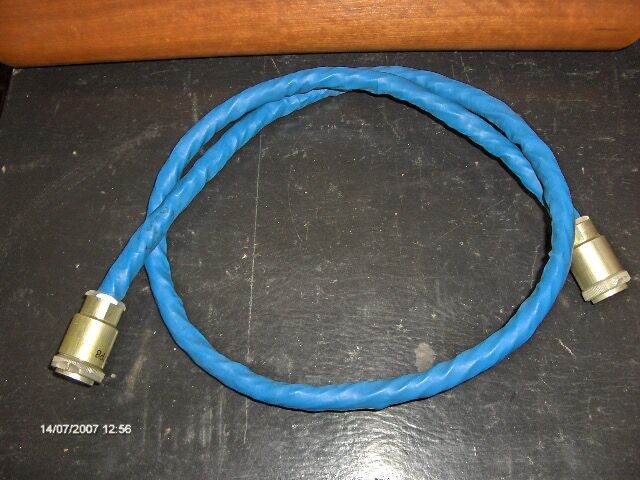

Złącze chyba typu wojskowego, wygląda na solidne. Kabel połączeniowy widać wykonany samodzielnie od podstaw, tzn. skręcone żyły dość grube na oko 1,5 mm2, całość w koszulce. Estetyka taka sobie, solidność wykonania ok. Decydując się na takie rozwiązanie nie powinno się robić oszczędności w tym miejscu ( względy techniczne jak i bezpieczeństwa). Wydaje mi się słuszna sugestia kolegi wcześniej by wybrać coś firmowego np. z oferty TME, sprawdziłem w zakresie kilkunastu do 50 zł można już coś wybrać.

Odradzam zdecydowanie stosowanie jakichkolwiek prowizorek typu DIN, komputerowe itp. nie to miejsce!

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[torque]

Może takie cos:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

Ten Amphenol z Bomisu wygląda podobnie jak to coś ze zdjęcia które zamieścił mrelektronik (a jako że z Bomisu to powinno kosztować grosze ;) ).

[Lt_Bri]

Ew. jeszcze jeden pomysł, wtyczkę zrobić z przekaźnika (sa takie z 11 nózkami ułozonymi na okręgu), a gniazdo z podstawki pod taki przekaźnik.

[jacekw]

może takie coś bez rzeżbienia oraz porządna podstawka octal i jest komplet

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adam]

Wtyk mikrofonowy 6-pin od CB radia. Sam stosuje cos takiego tyle ze u mnie jest 2x anodowe i jeno zrzenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomekMad]

Witam



A ja mam troszke inne pytanie dotyczace zasilaczy zewnetrznych do lamp. Chcialbym wydzielic osobno zasilacz anodowy, zazenia i sterowanie do preampa lampowego. I teraz jak lepiej zrobic



1 zasilacz zawiera tylko transformatory i do preampa ida napiecia zmienne a prostowanie i stabilizacja odbywa sie w preampie (pewnie duze zaklocenia od wysokich napiec zmiennych)



2. zasilacz zawiera trafa oraz prostowniki i jakies pojemnosci wiec kablami idzie prad staly (niestabilizowany) a w preampie znajduja sie dalsze elementy stabilizacyjne



3. Calosc stabilizacji odbywa sie zewnetrznym zasilaczu (co z pojemnosciami zasilania?)



Dodam tylko ze zasilacze beda polprzewodnikowe i zazenie bedzie pradem stalym z ewentualna zmiana polaryzacji



Pozdrawiam TomekMad

[cypher]

>>TomekMad

Ja mam zrobione tak:

Trafa

żarzenia ,anodowe , mostek ,kondy , dławik w obudowie zewnętrznej kondy za dławiekm są ze wzmacniaczu..







Artur
