robimy shigaraki transport / CD Flatfish

Ryszard_wpl

Przez Ryszard_wpl ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    Zasilanie diody wyswietlacza jak na zdjeciu tu:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Napiecie jest pobierane przed stabilizatorem i poprowadzone do LED przez rezystor 10K, drugi pin do masy, podlaczenie z wykorzystaniem istniacych sciezek.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    opteron Kompan

    opteron

    Opublikowano
    Opublikowano

    Przepraszam za offtopa, ale mam prośbę do tych którzy mają na wierzchu SF-P101, bardzo proszę o zdjęcie makro diody laserowej w tym napędzie. Oczywiście na tyle ile to możliwe. Jeśli to nie będzie zbytni kłopot dla kogoś będę bardzo wdzięczny!

    Pozdrawiam

    Lubię to Lubię to ×

    Jeżeli coś jest głupie ale działa, to nie jest głupie...

    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

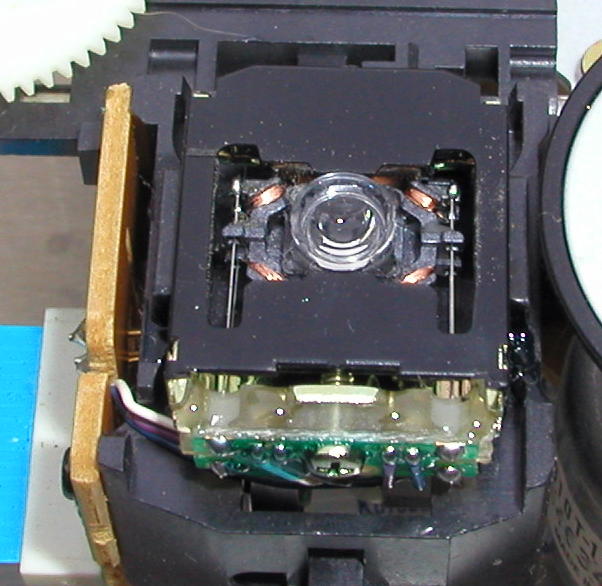

    post-3442-100000865 1236873682_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    opteron Kompan

    opteron

    Opublikowano
    Opublikowano

    Peter jesteś swój chłop :-)

    Nie wiem jak Ci się odwdzięcze. Mógłbyś jeszcze (o ile nie masz mnie jeszcze dosyć) w wolnej chwili zapuścić obiektyw w tą szczelinę ujmując szczególnie miejsce zakreślone. To już mi wszystko wyjaśni i będę mógł działać dalej!



    Pozdrawiam!!!

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Jeżeli coś jest głupie ale działa, to nie jest głupie...

    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Leszek B Entuzjasta

    Leszek B

    Opublikowano
    Opublikowano

    .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

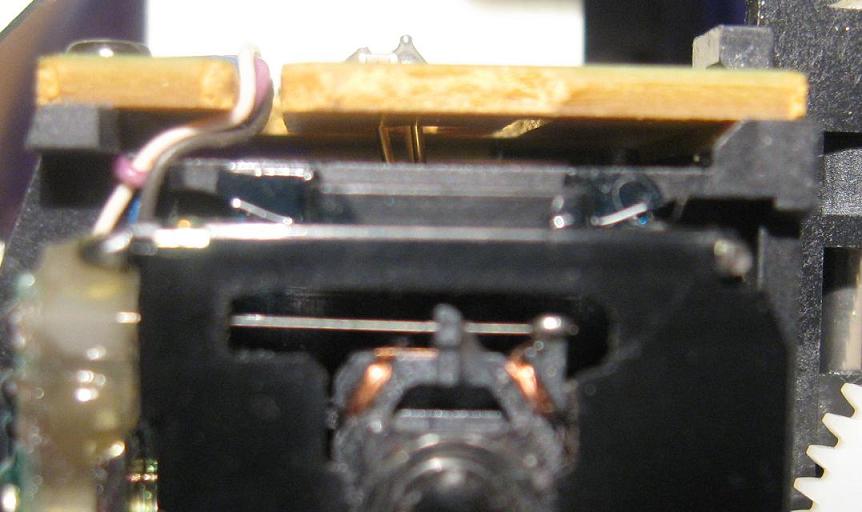

    post-426-100000848 1236884946_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Andy777 Entuzjasta

    Andy777

    Opublikowano
    Opublikowano

    Digital out - inaczej.

    Puściłem pełen sygnał ca 5Vpp na interconnect, i zaterminowałem tylko opornikiem szeregowym na drugim końcu - w przejściówce wykonanej z gniazda i wtyku RCA wetkniętej w DACa, opornik jest nastawny i można sobie regulować poziom sygnału wejściowego. Ustawiłem na standardowe 0.5Vpp. Kształt sygnału nie odbiega od tego dla dzielnika umieszczonego w transporcie. Ale za to brzmienie zadziwiające :) nie wiem jeszcze czy lepsze (było już późno), ale z pewnością inne.

    Lubię to Lubię to ×
    Arkadix Poszukiwacz

    Arkadix

    Opublikowano
    Opublikowano

    Koniec wieńczy dzieło , dołączam do Klubu :-)



    Kilka uwag:



    - dawca to JVC EZ51H



    - obudowa zewnętrzna zrobiona jest z tworzywa ABS , podobno doskonale tłumi wibracje



    - napęd stoi na czterech śrubach fi=5mm które wychodzą z ołowianej podstawy którą sam odlewałem



    - dałem dwukrotnie większy transformator niż ten co był w JVC



    - w zasilaczu głównym dałem pojemność 20000uF, czyli tyle ile pozwala na sekundę wyłączyć zasilanie sieciowe; mam taką zasadę, że dobrze zaprojektowana elekronika audio musi działać conajmniej sekundę po wyłączeniu zasilania , to oznacza dobrze dopasowaną pojemność w zasilaczu ;-)



    - wszystkie elektrolity w zasilaczach zbocznikowane polipropylenami 0,1uF



    - stabilizator 8V na tranzystorze wyjętym z JVC, stabilizator scalony 5V/1.5A zasilany z zasilacza głównego czyli z 12 V



    - wymiana rezonatora ceramicznego na kwarc nie dała słyszalnych rezultatów



    - na wyjściu cyfrowym rezystory 300om/100om



    - napęd działa głośno , z odległości 2m jest wyraźnie słyszalny , ale ma świetną korekcję błędów, jak na razie czyta prawie wszystko



    Teraz czas na odsłuchy porównawcze i ewentualny dalszy tjuning :-)



    pozdrawiam klonowiczów

    Arkadix

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    mam prosbe do kogos z w-wy. padl mi scalak sterujacy (podpiety do niego jest wyswietlacz). Jesli ktos ma jakiegos klona z padnieta inna koscia to chetnie go odkupie.JVC'ka ciezko kupic :(. przez nieuwage lutowalem nie rozladowany kondek (20V). :(

    Lubię to Lubię to ×
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    >Arkadix wywal 2 śruby i zostaw 2 po przekątnej:-)Ładnie wyglądaw tej obudowie. też niedługo będękonczył swojego. Zamieszcze niedługo fotki. Pozdro

    Lubię to Lubię to ×
    Andy777 Entuzjasta

    Andy777

    Opublikowano
    Opublikowano

    marosik, 16 Mar 2009, 20:57



    >mam prosbe do kogos z w-wy. padl mi scalak sterujacy (podpiety do niego jest wyswietlacz). Jesli

    >ktos ma jakiegos klona z padnieta inna koscia to chetnie go odkupie.JVC'ka ciezko kupic :(. przez

    >nieuwage lutowalem nie rozladowany kondek (20V). :(



    Mam kilka "zużytych" PCB, jeśli chcesz się bawić w lutowanie, daj znać na pw

    Lubię to Lubię to ×
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    Ciekawa wypowiedz na temat najprostszej wersji klona:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    szczerze mówiąc to nie wiem jak poradzić sobie z wyświetlaczem. Zamieszczam zdjęcia płytki. Mógłby mi ktoś zaznaczyć coobciąć gdziepołączyć ico wylutować?

    Lubię to Lubię to ×
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

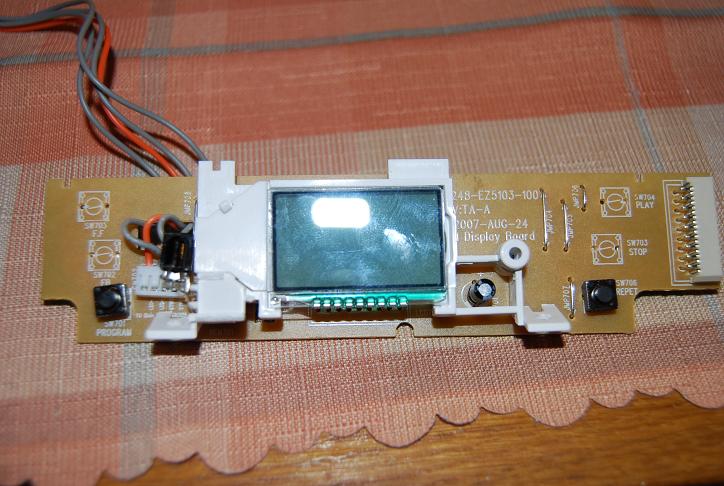

    i jeszcze zdjecia

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-10093-100000131 1237490295_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    wylutowałem bo bede robił na osobnej płytce. Nie wiem tylko co zrobić z pinem led+ i led- oraz te 2 obok chyba Sync1 i Sync2?Peter łączyłprzewodami bo obcinał płytkę. Ja nie bede obcinał. To jest zmodelu 51.

    Lubię to Lubię to ×
    involve Poszukiwacz

    involve

    Opublikowano
    Opublikowano

    adigrzelczak, 19 Mar 2009, 20:16



    >szczerze mówiąc to nie wiem jak poradzić sobie z wyświetlaczem. Zamieszczam zdjęcia płytki. Mógłby

    >mi ktoś zaznaczyć coobciąć gdziepołączyć ico wylutować?

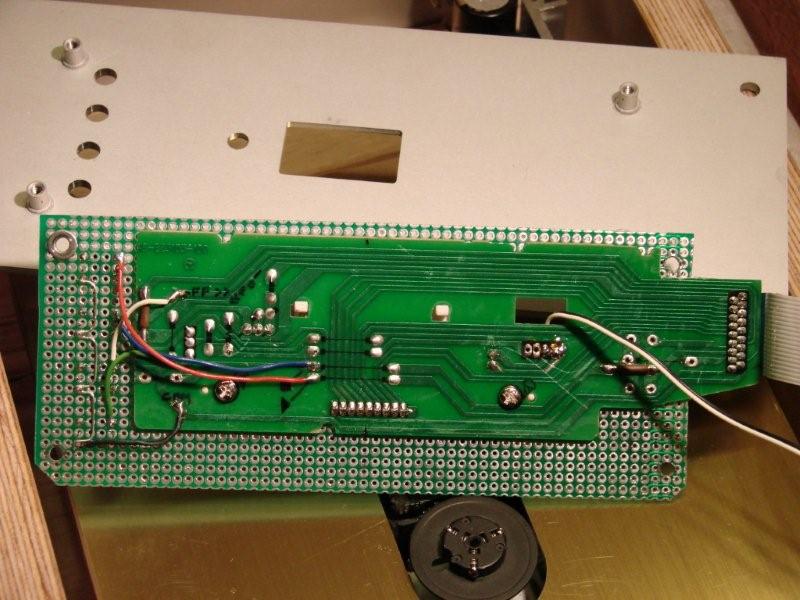

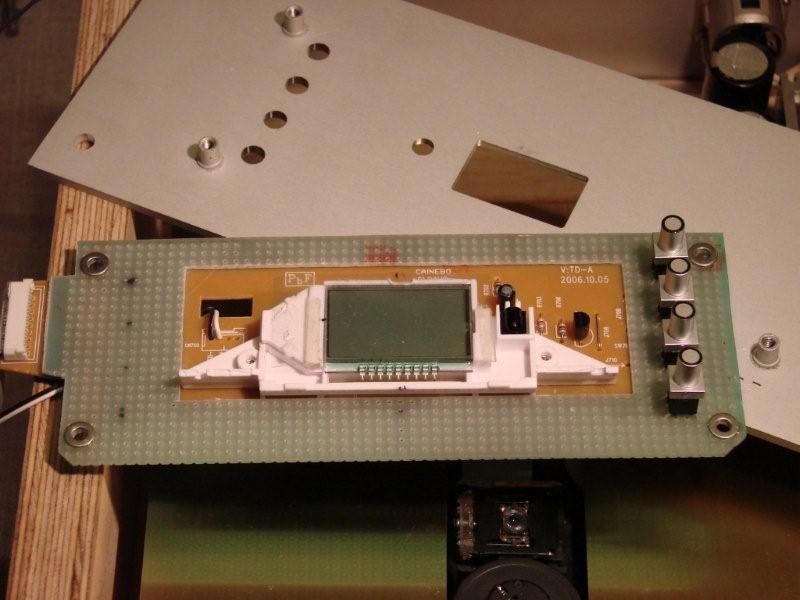

    Zaznacz ścieżki które prowadzą do przycisków, punkt masy i heja. Może moje fotki pomogą, co prawda to nie ten wyświetlacz ale zasada ta sama

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-13146-100000125 1237491012_thumb.jpg

    post-13146-100000126 1237491012_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    Przyciski wiem jak podłączyć. Nie wiem co z wyświetlaczem???Transport zasilany bedzie z akku 12V. Dalej stab 8V i kondensator za nim. Czy do pinu LED+ powinienem podać napięcie z + Akumulatora przez rezystor 10k a LED - podpiąć do masy? Co z Sync1 i Sync2. Widzę że u Ciebie pozostają puste. Jeśli wystarczy tylko podać +12V przez rezystor 10k na LED+ to by było bardzo fajnie:D

    Lubię to Lubię to ×
    involve Poszukiwacz

    involve

    Opublikowano
    Opublikowano

    Mam pytanko. W jaki sposób zrobić podwójne wyjście z shigaklona? W oryginale jest przez jakiś kondensator czy coś podobnego

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    jacekw Współtwórca

    jacekw

    Opublikowano
    Opublikowano

    cóś takiego

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    jacekw Współtwórca

    jacekw

    Opublikowano
    Opublikowano

    z tego co pamiętam z opisu Petera to są dwa rodzaje wyjścia, jedno bezpośrednio z dzielnika na digital out, drugie z kondensatorem odcinającym, raczej nie powinno się korzystać z nich równocześnie,może dołóż jakieś bufor na wyjście jeżeli chcesz korzystać z dwóch równocześnie

    Lubię to Lubię to ×
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    Byl tam kondensator, cos kolo 4uF o ile dobrze pamietam. W wiekszosci przypadkow jest to zbedne bo kondensatory sa zwykle takze na wejsciu w DACu.

    Lubię to Lubię to ×
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    Niezla robota z tym wyswietlaczem. Ja u siebie z kolei wycialem co nie bylo potrzebne.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
