Witam,



mam kilka pytań :)



1. chcę włożyć LM6172. Czy do niego potrzebuję jakąś przejściówkę?

2. Czy kondensatory C2,C3 i C23,C24 (stałe 2u2) można dać elektrolity większe? Mam BG Std 10uF. Chciałbym je wykorzystać

3. Padło tutaj stwierdzenie, że powinien na wejściu być bufor. Czy bez tego bufora działa ok?



Będę wdzięczny za wszystkie podpowiedzi

[r1212]

Jest szansa na ponowne zorganizowanie zamówienia na płytki - może by się znalazło troszkę chętnych ??

[blomin]

Jest szansa na ponowne zorganizowanie zamówienia na płytki - może by się znalazło troszkę chętnych ??

pisz do kolegow P.P oraz ALIEN

ja zanim zrobilem barwe z accu tez chcialem tą zrobic . oni pisali mi ze maja na zbyciu pcb.

[r1212]

Zabrałem się za składanie. Na razie zasilacz po lekkich modyfikacjach :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antichoice]

Witam serdecznie, czy ma ktoś do sprzedania PCB?

[r1212]

Złożyłem tą regulację (wzmacniacze OP27), a nawet udało mi się coś zmierzyć :)

pomiary kartą EM-u 1212

Kanał lewy to sama karta, kanał prawy - w tor wpięta regulacja barwy tonu

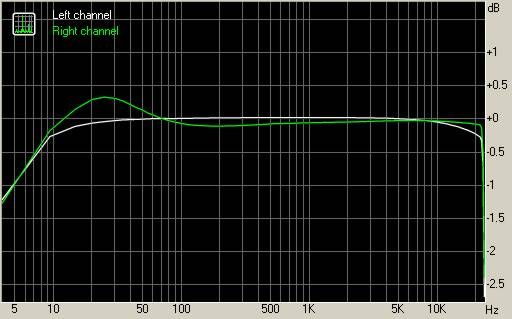

W pozycji '0' potencjometrów

- bass +0,3dB, wysokie -0,2dB

w pozycji "max"

- bass (30Hz) +9dB, wysokie (15kHz) +5dB

w pozycji "min"

- bass (30Hz) - 10db, wysokie (15kHz) -11db



Widać wyraźnie większy zakres regulacji tonów niskich (+/- 19dB), wysokie tylko +/- 15db.

Gra dość przyjemnie, choć jak dla mnie regulacja w skrajnych położeniach jest zbyt "subtelna".

PS. nie jestem fanatykiem regulacji barwy tonu ale myślę, że warto pochylić się nad tym układem.

Układ poskładany ze "stanów magazynowych" więc niektóre elementy niezbyt wyrafinowane, ale jest to układ eksperymentalny. Ma służyć do pomiarów i eksperymentów.



I pomiary, bo za pierwszym razem się nie zamieściły.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rs2512]

Tłumienie wygląda bardzo źle. Zaczyna się już od ok. 500Hz.

W obu kanałach masz ten sam wynik? Może coś z wartościami elementów jest nie tak?

[kuzyn55]

Kwestie, o których chcę napisać, były już odnośnie tego regulatora poruszane. Przypomnę więc, że pochodzi on ze wzmacniacza Revox B-251 i posiada w związku z tym pewne ograniczenia, które powodują że nie będzie poprawnie pracował z każdą koncówką mocy. Przede wszystkim impedancja wejściowa końcówki mocy powinna być bardzo duża (w oryginale były to tranzystory polowe 2SK170 - a więc wejście na tranzystorach bipolarnych odpada). Ponadto odwraca on fazę sygnału. Modyfikacja tego regulatora według załączonego poniżej schematu usunie wspomniane wady. Może ktoś z forumowiczów podejmie się tego zadania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

Ma ktoś na sprzedaż ten układ? Co oznacza na schemacie r1 res 2? Jaka jest wartość tego rezystora?

[madelektronik]

R1 i R2 to od 2kOhm do 3,3 kOHm. Gdzieś było to już napisane w tym wątku.

[adik]

Dziękuje.

[terminus]

Proszę się nie sugerować powyższym schematem (wpis #286), poniewaź zawiera błędy.

[bodo_z]

Ze względu ze są jeszcze Osoby zainteresowane projektem , to może się przydać. Pozdrawiam Kolegów. Bodo_z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

Mam taką regulację do oddania, nawet nie wiedziałem że w zapasach schowałem drugi komplet :)

[adik82]

Szukałem jakiś czas temu barwy i tę też miałem, jednak najlepsza jaką miałem to ta sklonowana z accu 450, więc z czystym sumieniem mogę polecić.

[blomin]

ja tez mialem ta z revoxa, niby plynna ale cos mi w niej nie pasilo. teraz tez mam z accu jak adik ale 305 i najlepsza jaka poskladalem.

[adik]

Może dlatego, że ten układ odwraca fazę i trzeba pamiętać, żeby to skorygować.

[kuzyn55]

Pisałem o tym w poście 286. Układ wymaga drobnej modyfikacji.

[adik82]

Ja go miałem już poprawnie złożonego i działał tak sobie.

[kuzyn55]

Ja go miałem już poprawnie złożonego i działał tak sobie.



Co to oznacza? Dołożyłeś dodatkowy wzmacniacz operacyjny na wyjściu? W takim razie jaki?

[adik82]

To już było jakiś czas czasu temu. Po kombinacjach nie grał zadowalająco więc odpuściłem. A że Jaskiniowca udało mi się namówić na klona z accu z ciekawości i ten nie dość że jest bardzo prosty, zadziałał tak jak powinien, to gra naprawdę bardzo dobrze. Polecam go na próbę. Tak więc w/g mnie nie było sensu dalej bawić się tą z tego wątku. To znaczy nie że grał tragicznie, żebyś źle nie zrozumiał bo grał dobrze ale ja nie byłem zadowolony. Sam spróbuj tę z accu i się wypowiedz wtedy - podbij na pw to po południu ci prasowankę podeślę, elementy są powszechnie dostępne i tanie.

[kuzyn55]

Dzięki :)
