Podmiana TDA1541

[wovo]

Witam. Czy TDA1541 można bez jakichkolwiek przeróbek podmienić z TDA1541A i S1 ?? Pytam bo nie potrafie znaleźć noty do A i S1 a tylko do czystego TDA1541. Z góry dzięki za odpowiedź.

[cudak10]

Tak można podmienić ja wymieniałem TDA1541 na TDA1541A

[Mateusz_W]

musisz zobaczyć, czy pomiedzy nozkami 16 i 17 jest kond, 470p, to do oscylatora.

[wovo]

mam XO3 na pokłądzie wiec oscylatora nie ma. O ile przez oscylator rozumie kwarc i 2 kondensatory.

[Molibden]

Oscylator w TDA1541A sluży do kształtowania sygnału na MSB, żeby było łatwiej odfiltrować go z szumu cyfowego i nie ma nic wspólnego z zegarem MCK, jego częstotliwość to kilkaset kHz.

[Dreamer_1]

Tak na marginesie ale do tematu.



Ma ktoś zdjęcia na 100% oryginalnego TDA1541A S1?



Podmieniłem ostatnio zwykłą wersję A na S1 i mam mieszane uczucia...

[saczek_XTRM]

>>Dreamer_1, 7 Paź 2007, 21:56



wklejałem kiedyś do "Różne kostki do wzięcia", tyle pamiętam

[saczek_XTRM]

wpis 19 Maj 2006, 09:16

[involve]

Mój TDA1541 S1 wygląda tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dreamer_1]

Qrcze to ja mam chyba podróbkę:/ Na szczęście poprzednią kostkę też mam tylko trochę roboty z jej wydostaniem tez będzie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Benpe]

Dreamer

To S1 u Ciebie jakieś grube... ale nie musi oznaczać podróbek.

Ale pamiętaj, S1 (lub S2) to tylko selekcja, więc napisy były zawsze dodane do wykonanych już 1541A.

Kilka fotek z DAC'ami jest tu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dreamer_1]

Z tą selekcja to wiem ale może mam w świadomości zakodowane,że takie nietypowe nadruki nie zawsze są oryginalne...



Z drugiej strony kostkę wyjąłem z przetwornika PM-75 Marantza i nie wyglądała na lutowaną wcześniej.Jednak pierwszym właścicielem nie jestem.No ale skąd wątpliwości...



Mam wrażenie,że albo dźwięk tej kości ja źle odbieram (wydaje mi się w porównaniu do "zwykłej" A skrępowany ale podawany w dojrzały sposób.Taki brak powietrza ale przy wrażeniu ciemnego brzmienia potrafi ostro zakuć w uszy.) albo właśnie coś z tą oryginalnością jest nie tak bo i znaczek "Philips" jest lekko ale krzywy:/



Może się czepiam ale coś mi nie do końca pasuje... Jak mi to nie przejdzie to wsadzę podstawkę i będę podmieniał kości dla pewności...

[wovo]

Odświeżam wątek. Podmieniłem TDA w moim SONY i co ?? A no bas się jeszcze bardziej rozjechał. TDA nigdy nie słynęło z dynamicznego i szybkiego dołu, w sumie TDA1541A ma ten dół bardziej rozjechany od TDA1541, za to średnica i góra nabrała konturów, stała się wyraźniejsza i dokładniejsza. Jak wróce od siostry zrobie pare fotek mojego Soniaka, zdawało by się że stary złom, nawet nie ES, a nie jednego ESa skasował :) Pozdrawiam



Aha, no i tak jak mówiliście, podmiana bezproblemowo. Kaszka z mleczkiem :)

[bartezzz]

Wovo, a co to za soniacz? 950tka?

[tdrozd]

710

[bartezzz]

hmmm, wrzućcie zdjęcia całej PCB

[wovo]

na razie jestem u siostry, swoją drogą pozdrowienia z Andrychowa k. Wadowic ;) Wróce do domciu to popstrykam troche soniaka.



Tak swoją drogą zaczynam odkrywać jak wielkie znaczenie dla dzwięku ma czysta mechanika napędu czyli jego wytłumienie od drgań, dociążenie itp. i szczeże to zacząłem sie zastanawiać czy nie przerobić soniaka na top-loadrea. Krążek dociskowy na pewno dałby dużo.

[wovo]

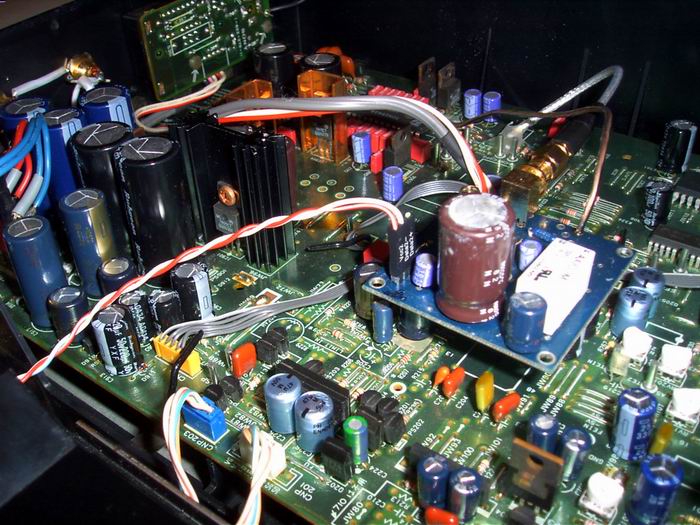

obiecane zdięcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Arkadix]

>Ma ktoś zdjęcia na 100% oryginalnego TDA1541A S1?



Proszę bardzo - cała rodzinka.



pozdr.

Arkadix

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bartezzz]

Ładne, to powien Ci Wovo,ze to jest prawie kopia 222esd

[wovo]

przecież 222ES pył na PCMach .... jeśli kopia to 227 z 4times oversampling czyli z jednym TDA :) Gra bardzo fajnie, ciepło, melodyjnie, można siębasu doczepić ale i tak gra lepiej niż mój poprzedni 227 ESD

[michelangelo]

>>wovo, a jesteś pewny, że za ten bas to tylko przetwornik odpowiada, a nie reszta toru, albo op-ampy? Widzę, że Burr-Brown, ale jakie to, jeśli można spytać?

[Mateusz_W]

we wszystkich dobrych projektach jesli ktos stosuje opampy w konwersjii, to sa bardzo szybkie opa627, ad797, etc musza byc szybkie - mam stara ksiazke urbanskiego o cdp i nawet tam jest o tym mowa.

[McGyver]

wovo, 19 Paź 2007, 12:36



>przecież 222ES pył na PCMach .... jeśli kopia to 227 z 4times oversampling czyli z jednym TDA :)

>Gra bardzo fajnie, ciepło, melodyjnie, można siębasu doczepić ale i tak gra lepiej niż mój poprzedni

>227 ESD



CDP-X222ES to nie to samo co CDP-222ESD. Ten ostatni pochodzi z roku 1986 i ma na pokładzie TDA1541. Prawdopodobnie płyta główna w 710 jest taka sama jak w 222ESD

[bartezzz]

No właśnie, miałem jeden dzień tego 222ESD. Tam siedzi TDA1541 i stary filtr Sony CXD1088

[Mateusz_W]

taki dlugi watek a nie ma ani slowa nt marancunia?! :)

[wovo]

MAteusz_W - nie masz racji. Rozmiękczony bas to albo wina przetwornika albo wina aplikacji TDA przez SONY. Żaden sony którego słuchałem i który był na TDA1541 nie miał szybkiego i dynamicznego dołu. Za to był bardzo melodyjny. Opy to OPA2134. W 227es miałem właśnie AD797 i OPA627 ale niestety nie mam tych ostatnich więc nic nie zrobie.

[tdrozd]

ciort wie z czego wynika lekko poluzowany bass w soniakach jakie z wovem mielismy i sluchalismy

ale nawet wykozystujac soniaki jako transport ta przypadlosc zostawala -wiec gdzies w cyferce pies pogrzebany :)

[Mateusz_W]

>wovo

uwaga o basie nie byla moja, wiec nie moge miec racji w tym wzgledzie :)

[michelangelo]

Dla mnie OPA2134 to kostka z pogranicza słuchalności. Ma rozdmuchany i nieco tubalny bas. Przestrzenność poniżej przeciętnej. Zdaje się, że top na dzień dzisiejszy to LM4562 i AD8599. Inne warte ryzyka to AD8066 albo OPA2107. OPA627 i AD797 też nie dla mnie, wolę AD825 albo AD744 z pojedynczych.
