Witam

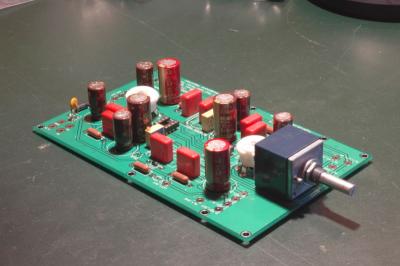

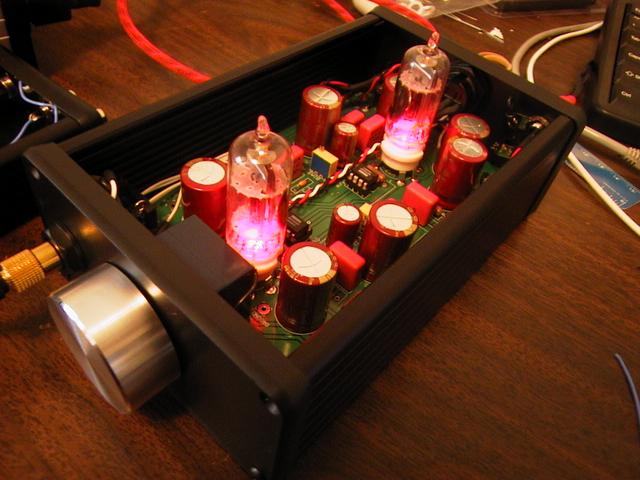

Od dłuższego czasu poszukuję alternatywy dla Lampowego wzmacniacza słuchawkowego EDGAR SH-1. W sieci (patrz niżej)wyszukałem ciekawy projekt autorstwa Peter Millett, który udostępnia projekt płytki w Eaglu. Całość opiera się na dobrych kościach opa627 i buf634 z możliwością zastąpienia scalaków przez diamond buffer. Jeżeli znajdą się chętni na zamówienie wspólne płytek i osoba która czuwałaby nad zleceniem wykonania płytek byłoby wspaniale.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

>Upper



Dlaczego Ty nie chcesz nie zająć się zamówieniem pcb, skoro są gotowe pliki. Wyślij do zakładu i po sprawie.

[Upper]

Witam

W ostateczności mogę się podjąć. Jednak liczę na upust w przypadku zbiorowego zamówienia (powyżej 10szt).

[aleksandero1]

No to nic innego jak rozpocząć zapisy na płytkę?



Millett Hybrid -lampowy wzm. słuchawkowy



1) aleksandero1 - 1 sztuka

[mirfak]

Co to za lampki?

[naprawiak]

nigdzie nie widzę schematu wzmacniacza? moze ktos mi wskazac, kiepsko z angielskim stoje...

[drzejk0b]

Tutaj ;]



Schemat:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Płytka w Eagle:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[naprawiak]

no trioda pracuje jako wtornik katodowy, no ale wtakim razie bezsensu bo druga polowka triody niewykorzystana....

[naprawiak]

moj blad, to pojedyncza trioda... ciekawe jak to brzmi...

[foxbat]

koledzy! chcialbym zauwazyc, ze wklejajac w/w linki naruszyliscie regulamin w § 5. p 1 i w § 6.!!!

[naprawiak]

no to temat do zamknięcia, ludzie do zbanowania !! :D

[naprawiak]

wracajac do tematu, odpuściłbym sobie ten wzmacniacz, będzie problem z częściami...



może inne hybrydy?

[Upper]

Witam

do p.f.pawlikowski

Zgodzę się z Tobą, że może być problem ze zdobyciem niektórych części (zwłaszcza lampek 12AE6A). Jestem otwarty na inną sprawdzoną propozycję hybrydy. Zainteresował mnie projekt, ze względu na dostępny projekt płytki i liczne pochwały o walorach brzmieniowych tego wzmacniacza.

[Cooger]

Lampy dostępne są na niemieckim ebay:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pewnie gdyby było więcej chętnych to dałoby się człowieka namówić na wysyłkę do Polski.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cooger]

Jeszcze jeden link:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[naprawiak]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



tylko nieco przerobic, dwie lampki wpakowac, a cos zawsze mozna wykombinowac z tych wolnych polowek triody, np. moze posluzyc jako rezystor katodowy, poprawi to brzmienie, albo poprostu zmienic wogole pierwszy stopien wzmocnienia na inny układ...



ps. co do pierwszego ukladu pomylilem sie, to uklad wspólnej katody, jak dla mnie nie zachwyca, poprostu brzmi poprawnie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

p.f.pawlikowski

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

>tylko nieco przerobic,



Schemat kaleczy bezsensowny bufor mielący sygnał z anody na wzmocnieniu 1. Poza tym w układzie WK grają rezystory, a nie źródła prądowe.. Wszystko wyprane z sensu. Ale to tylko taka moja luźna uwaga, co kto lubi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sav!O]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[naprawiak]

>gagacek



zgodzę się z Tobą co do opisu układu, grają rezystory, ale podobno próby zastąpienia tych rezystorów lampkami daje pozytywne efekty, a dokładnie zastąpienie diodą,



na wyjście układu zastosowałbym właśnie jakiś lepszy opamp, wybór jest niesamowity, łatwo regulować tym brzmienie, a jest on wiadomo po co, zmniejsza nam impedancję wyjścia co mile widziane np dla takich słuchawek 32ohm...



choc prawda taka jest, że ten pierwszy stopień wzmocnienia na lampkach zmieniłbym właśnie na całkiem inny układ ;))

[naprawiak]

schemat paradox'a jest ogólno dostępny?

[moonadam]

Widzę że nikt już tu nic nie pisze od dłuższego czasu więc pozwólcie że odnowie temat :

A więc w najbliższym czasie planuję złożyć sobie jakiś lampowy wzmacniacz słuchawkowy. Omawiany w tym wątku wzmacniacz jest jednym z moich faworytów jednak do wyboru są jeszcze inne wzmacniacze. Który wzmacniacz jest Waszym zdaniem najlepszy i dlaczego ?

1) revMH Millett Hybrid

2) Millett Hybrid MAXed

3) Millett Hybrid MOSFET-MAX

4) Millett Hybrid MiniMAX

I jeszcze jedno pytanie, gdzie mogę znaleźć schematy PCB tych wzmacniaczy w Eagle?. Tylko pierwszy projekt udostępnia schemat w eagle, reszta projektów w PDF lub PNG. Jest to trochę uciążliwe gdyż chciałbym wykonać PCB metodą termotransferu, a udostępnione schematy PCB zupełnie się do tego nie nadają.

[jurek]

Jeśli upieracie się przy konstrukcji hybrydowej polecam:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bardzo przytomnie, minimalistycznie zaprojektowany.

Bardzo prosty w budowie. Można zastosowac bardzo różne napięcia, lampy i zmieniając ich punkty pracy modelowac brzmienie wzmacniacza.

Gra lepiej niż wzmacniacze w lampowym wtórnikiem katodowym lub innymi buforami na wyjściu(sprawdzane na Sennheiserach HD600 )

Jest to przedsionek triodowego świata hajendu- serio.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[naprawiak]

a ta hybryda zła? po co szukać skoro tutaj takie zamówienie....
