Lampucera DAC

[Rambo]

powinieneś to porównać do układu w którym jest tylko lampa po daku (+ prawdopodobnie dobrana mała filtracja na kondensatorze). wtedy możemy porównywać .... a tak to myślę, że dźwięk stworzyłeś jak bóg ojciec

[Rambo]

ps. olejaki są cudowne , poza tymi od silników, dźwigów itp urządzeń technicznych

[mlb]

>ps. olejaki są cudowne , poza tymi od silników, dźwigów itp urządzeń technicznych



Nie mam nic do olejaków, w niektórych przypadkach są niezastąpione i grają pięknie. Ale nie ma rozwiązań uniwersalnych które w każdym układzie się sprawdzą najlepiej.

[adigrzelczak]

Usiłuję od pewnego czasu upchnąć lampucere w obudowe. Obudowa duża ale mimo wszystko chiałbym uzyskać kilka wskazówek żeby nie było niespodzianek. Na zdjęciu po lewej stronie zasilacz anodowy,zaraz obok trafo zasilające lampki. Nad trafem zasilacz żarzenia oraz układ opóźnionego załączania napięcia anodowego. Po prawej stronie od trafa chcę dać transformator zasilający daca wraz z diodami prostowniczymi i możlwe że zmieszcze stabilizator z kondami 2x1000uF BG STD.Nie wiem czy te dwa trafa mogą być tak blisko siebie? W prawym rogu DAC. Te duże kondensatory przy tylniej ściance to wyjściowe Mallory 6uF. Zasilanie miało być na akumulatorze 12V 7Ah ale okazuje sie ze ten akku jest duży i musiałby być blisko lamp a temp max dla aku to 40 st.Więc akku zostanie w szafie. Proszę bardzo o uwagi odnośnie montażu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

W sumie dobrze jest. Możesz jeszcze płytkę z lampami przysunąć blisko lampucery, unikniesz pędzenia sygnału długimi kablami.

Akumulator możesz wsadzić, tylko same lampy się nagrzewają do wysokiej temperatury. Wnętrza obudowy nie zagotują.

[adigrzelczak]

Tak by wyglądało z akumulatorem. Ładowarka wtedy znajdzie się w lewym górnym rogu. Będzie ok?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zulus]

Po co Ci akumulator 12V i dodatkowo 7Ah. Jak masz lampy to wystarczy malutki 6V 1.3Ah.

[adigrzelczak]

Nie wiedziałem jaki jest pobór DACa. Teraz juz wiem że jest to ok 60mA i że ten kolos to troszq za dużo. Taki mi polecono. Przynajmniej rzadko bede musiał go ładować;-)Jak ktoś chce moge odstąpić. Nie był jeszcze ani razu ładowany.

[areg]

Panowie czy lampucera ma możliwość przełączania źródła coaxial / optical tzn czy mogą być podłączone 2 źródła jednocześnie i wyboru dokonujemy przełcznikiem czy trzeba przepinać źródła.



Pozdrawiam

[blomin]

mozna, ja mam tak zrobiony cd, sygnal wybieram z odtwarzacza lub zrodla zewn,

[Ryszard1]

Ja mam na stale podlaczone do obu wejsc Lampucery dwa rozne sygnaly. Przelanczam je 3 stykowym przelacznikiem podlaczonym 3 kabelkami do tego gniazda w Lampucerze,

[saxofon]

Czytam ten cały temat kilkakrotnie i właściwie nie wiem jednoznacznie jaki bufor lampowy będzie najrozsądniejszym rozwiązaniem ? Dzięki kolegom z forum ominąłem stopień analogowy dałem kondensator jantzen 1 uF na wyjściu i połączyłem z buforem zbudowanym na dwóch podwójnych triodach 6n2p (taki mialem gotowy) zmieniłem tylko kondensator na wyjściu bufora na 0,47uF(bo były lipne) wywnioskowałem że prosiaczek nie bedzie dobrym rozwiązaniem i ten który mam chyba też nie. A może ktoś miałby do zaoferowania taki buforek odpowiedni do zlampizowania lampucerki ?Byłbym wdzięczny bo sam go raczej nie zrobię:-(

[artPaw]

saxofon

bufor to zbyt ogólnie powiedziane, napisz jak toto jest zbudowane.

może można wymienic lampy na odpowiedniejsze dla lampucerki, podregulować żarzenie i punkty pracy.

Na początek możesz zamienić bez żadnego dłubania na tesle e88cc. Ale inne już nie. Zagrają zupełnie inaczej.

[saxofon]

Tak mniej więcej to jest zbudowane.Niestety na forum znalazłem dokładnie ten bufor po fakcie jak już był u mnie w domu a to cytat Mcgyvera tamtego wątku "Tak jest! Tym bardziej, że nawet najlepiej zrobiony bufor oparty na wtórniku katodowym nie daje dobrych rezultatów brzmieniowych." Niestety z elektroniką zaczynam prygodę i tak wnioskuję że jest to właśnie wtórnik katodowy a lampki sdiełano w ussr :-) i myślałem żeby to ustrojstwo sprzedać i zbudować coś sprawdzonego pod lampucerę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

A po co? Masz tam dwie lampy, zasilanie do tego, i montaż przestrzenny. Nic nie stoi na przeszkodzie żeby zmienić konfigurację pracy lamp, nic tam nie masz zamontowanego na sztywno żeby nie dało się zmienić. Wręcz przeciwnie, masz świetną rzecz do eksperymentów. Możesz wypróbować układ WK-WA który proponowałem gdzieś w środku tego wątku, możesz wypróbować SRPP, możesz też z tego zrobić wtórnik White'a. Wszystko to bez zmiany lamp, bez zmiany obudowy, bez zmiany zasilania, a zmieniając jedynie połączenia między elementami i co najwyżej kilka oporników (które są tanie jak barszcz).

[McGyver]

*errata:



lampki jednak trzeba zmienić, np. na taniutkie 6N23P po kilka zł/szt, bo Ty masz 6N2P które do lampucery nie pasują. Może nawet ktoś się z Tobą wymieni sztuka za sztukę.

[saxofon]

Dzięki zaczynam mieć już większy rys. Tam akurat forumowicz chciał go wpinać między wzmak a cd i może pokrętnie zrozumiałem że to lipa.A może mi ktoś podpowiedzieć jaka wartość kondensatora na wyjściu z daca bęzie optymalna(i powiedzmy firma ) narazie jest Jantzen 1 uF

[McGyver]

Pomiędzy DACem a stopniem lampowym to i 470nF obleci, byle dobrej jakości. Polecam Jantzena, ale z serii Superior lub Silver, są niezabójczo drogie, a bardzo dobre.

Na wyjściu z lampek z kolei im więcej tym lepiej. Chyba że masz wzmacniacz lampowy, to i 470nF starczy.

[saxofon]

Czyli 6n23p wpinam bez przeróbek z marszu i powinno być lepiej? I ewentualnie na tych 6n23p dalsze zmiany i kombinacje.A na wyjściu daca dam 470nF scr kp bo akurat mam to pewnie będzie nawet lepiej niż jantzen. A na wyjściu bufora mogę też dać 3,3 uF bo tez mam ewentualnie mogę dołożyć jeszcze 1uF wszystko jantzen

[saxofon]

A i nie mam wzmaka lampowego tylko Marantza pm 7000 (do grzebnięcia nawiasem mówiąc i to już chciałbym komuś zlecić) przepraszam za śmiecenie z tym wzmakiem ale strasznie mnie to nurtuje

[McGyver]

saxofon, 3 Mar 2009, 19:13



>Czyli 6n23p wpinam bez przeróbek z marszu i powinno być lepiej?



NIE!

Przecież nawet nie wiadomo jaki tam masz uklad. Najlepiej byłoby zbudować jeden ze sprawdzonych, proponowanych w tym wątku układów. Pewnie będzie to wymagało dokupienia kilku rezystorków. Natomiast zasilanie, podstawki i kondensatory można wykorzystać ponownie.



>I ewentualnie na tych 6n23p dalsze

>zmiany i kombinacje.A na wyjściu daca dam 470nF scr kp bo akurat mam to pewnie będzie nawet lepiej

>niż jantzen.



Daj go na WEJŚCIU.



>A na wyjściu bufora mogę też dać 3,3 uF bo tez mam ewentualnie mogę dołożyć jeszcze 1uF

>wszystko jantzen



może być.

[McGyver]

saxofon, 3 Mar 2009, 19:17



>A i nie mam wzmaka lampowego tylko Marantza pm 7000 (do grzebnięcia nawiasem mówiąc i to już

>chciałbym komuś zlecić) przepraszam za śmiecenie z tym wzmakiem ale strasznie mnie to nurtuje



Tu masz fotki i opis co i jak zrobić w Marantzu PM68, a Twój Marantz PM7000 zawiera dokładnie identyczne wnętrzności, ma tylko inny frontpanel:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Zryty_Berecik]

trochę OFF...

Mam CD Onkyo DX-7222

wzmacniacz Creek Evo

głośniki Eltax Liberty ( stara seria ) na Vifie

Zastanawiam się nad DAC'iem + lampizacja .

Co o tym sądzicie ?

Czy jest ktoś z Wrocławia lub okolic kto mógłby ewentualnie mi w tym pomoc ? ( zakup , montaż w odtwarzaczu , uruchomienie itp )

Lutownice w ręku miałem nie raz , kondensator od opornika odróżnię ale na elektronice się nie znam.

Kiedyś planowałem DAC Pana Andrzeja Stelmacha ale na razie się wstrzymałem. Aktualnie mam troszkę ważniejsze wydatki ale może niedługo chciałbym zainwestować w jakiś tuning CD ( zresztą po to kupiłem to Onkyo )

[McGyver]

Wszystkie potrzebne informacje są w tym wątku. Łącznie z fotkami. Trzeba przestawić w inne miejsce oryginalne trafo sieciowe i wywalić płytkę do której wchodzi kabel sieciowy bo inaczej się nie pomieści.

[McGyver]

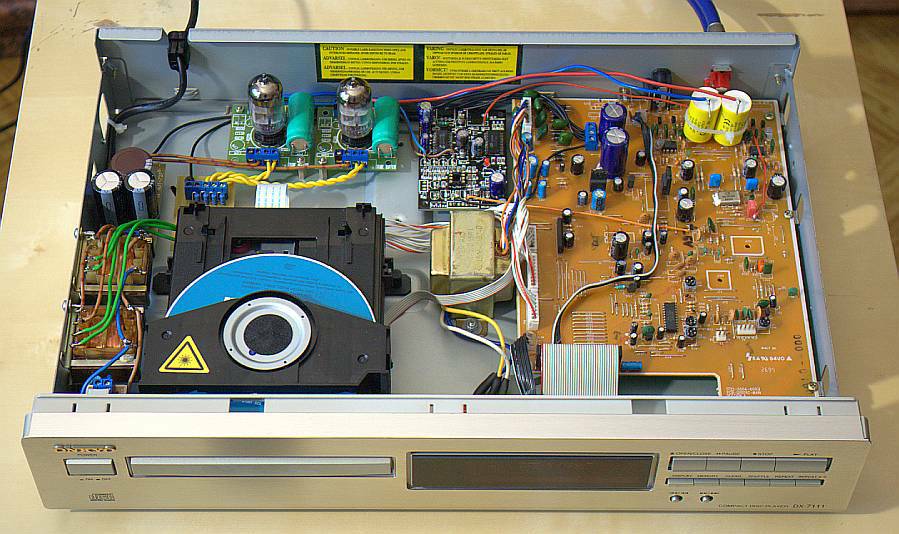

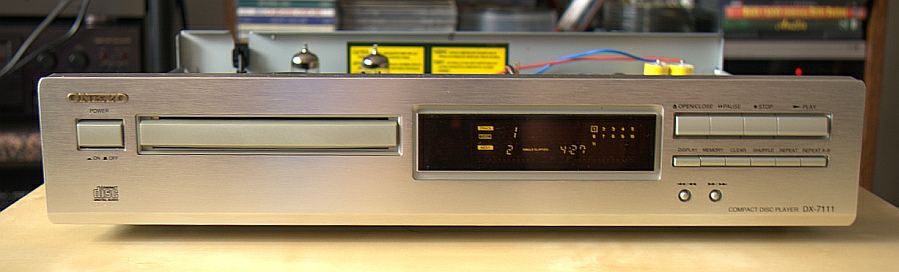

O proszę, coś w tym stylu. Szampańska wersja tego Onkyo jest po prostu śliczna:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[foxbat]

jaki koszt?

[McGyver]

To jest zakładka DIY. Wszystko jest opisane krok po kroku, m.in. przeze mnie. kup części i zrób se sam, to bedziesz wiedział ile.

[foxbat]

McG, piles cos dzis? jaka zakladka DIY????

[foxbat]

jozwa, dlaczego ten watek nie jest w DIY??? nawet McGyver tego chce jak widac...

[Zryty_Berecik]

znalazłem w innym temacie na forum:

dokladniej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



wypowiedz McGyver'a

"Niedługo mam dostać do odsłuchu Beresforda, porównam z zaintubowaną "lampucerą"."

I jak to wychodzi ? Beresford vs CD z lampucerą ?



Sam na pewno się nie wezmę za przeróbkę.

Przy Beresfordzie odpada grzebanie w CD'ku.



Poza słuchaniem muzy ze wzmaka ( Creek Evo ) będę chciał również słuchać muzyki z komputera ( FLAC + Prodigy HD2 LM4562 ) oraz filmy i koncerty ( DVD w PC )
