Lampucera DAC

[michelangelo]

Może jednak najpierw posprzątaj domenę cyfrową - kup sobie dwa kondensatory tantalowe 100uF na 6.3V lub więcej, jeden daj równolegle do zasilania odbiornika Toslink, drugi wpakuj do Technicsa przy nadajniku. Pamiętaj, że tantale są biegunowe.



Skombinuj sobie jeszcze dwie sztuki Sanyo WG 1000uF/6.3V i daj zamiast lub równolegle do elektrolitów odsprzęgających kość DACa i receivera SPDIF.



Potem zajmij się zasilaniem i analogówką.

[arkotic]

panowie czy mogli byście wrzucić schemat ideaowy lampucera albo jaki adresik

[adamb575]

Zobacz na stronie Fikusa temat-lampucera, na dole masz schemat.http://www.lampizator.eu/LAMPIZATOR/LAMPUCERA/CD%20DAC%20Lampucera%20lampizator.html

[szwagiero]

Panowie, czy to tak ma być?



Przedostatnia nóżka jest podlutowana do tej obok...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szwagiero]

Przepraszam za jakość zdjęcia, ale robione było telefonem :) Mam nadzieję, że coś widać.

[areg]

u mnie też tak jest.

Dzisiaj zmieniłem kondy w lampucerze w sekcji digital na os-cony i wimy 0,22. Poz samej wymiande naprawdę b duża poprawa w zasadzie w każdym aspekcie dynamika, stereofonia, przestrzeń, lokalizacja.... wszystko na nieruszonym układzie analogowym i starym (oryginalnym) zasilaczu. puściłem sygnał prosto z digitala przez hovlandy 0,47 na wzmacniacz i jakby dynamika ucierpiała. mam nadzieję ze nowy zasilacz 5V i docelowo lampizacja uskrzydli lampucerkę :)

[mlb]

tak ma być - bez tego nie będzie grało dla 96kHz

[Gość]

Co się poprawia w dźwięku w praktyce po przelutowaniu tej jednej nóżki?

[McGyver]

Nic się nie poprawia, przynajmniej jeżeli grasz wyłącznie z CD.

Ten przelutowany pin ustawia tryb pracy DACa, podłaczenie go do Vdd zamiast do GND umożliwia pracę DACa z częstotliwością próbkowania 96kHz.

[McGyver]

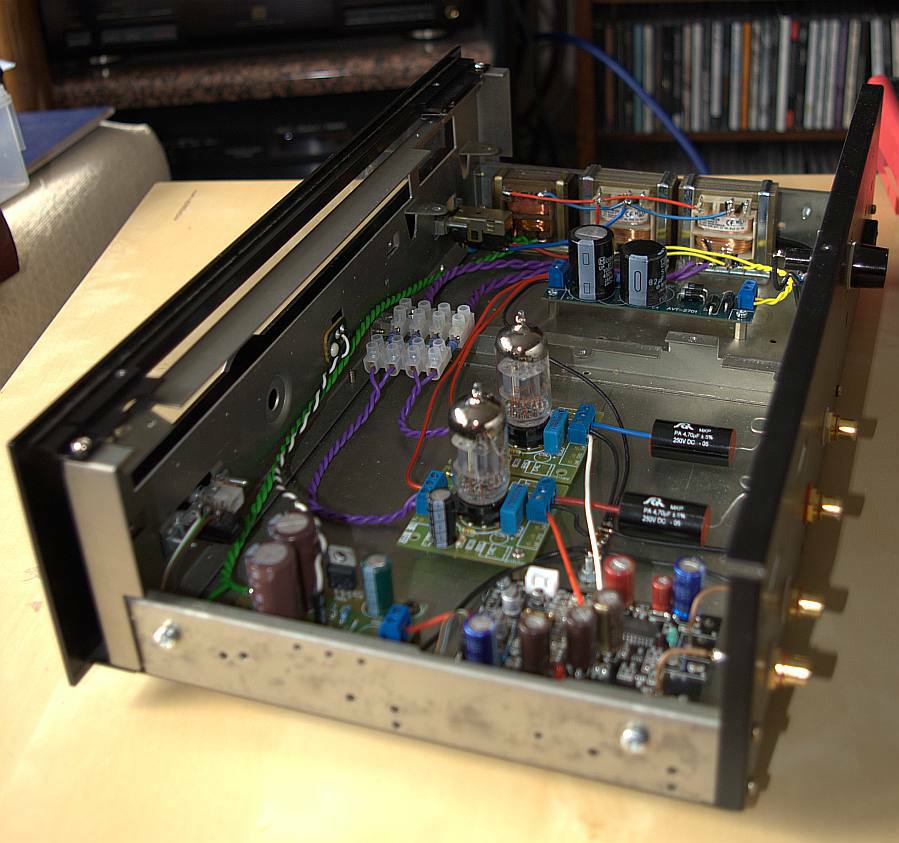

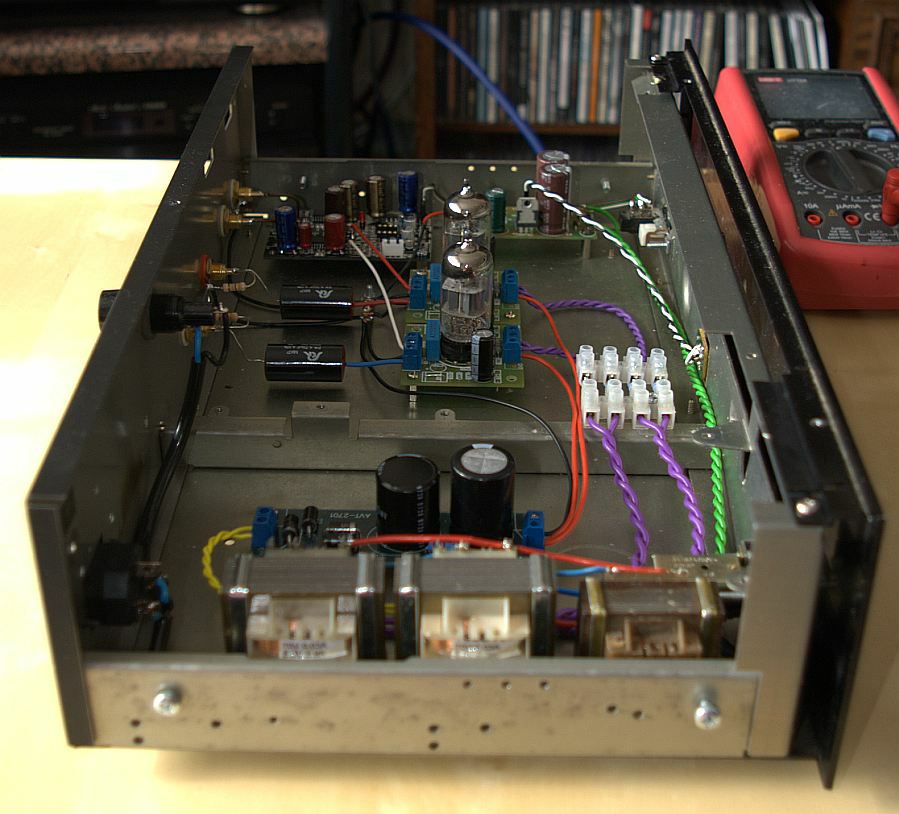

Kolejny DAC:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imacman]

McGyver@ Ładne, czy będziesz robił takie na sprzedaż?

[kichanadeta]

A jesli tak to po wiela?

[mlb]

Ładnie wygląda. Źółte kabelki grają lepiej od zielonych. Ale pomarańczowe są najlepsze, ale i najwięcej kosztują ;-)

[Imacman]

mlb@, nie chodziło mi o kolory :), tylko o kulturę wykonania.

[mlb]

No przecież mówię że ładne zdjęcia :)

[vinylec]

E tam.

Kolory takie sobie i ta ostrość :))

[McGyver]

Kable daję kolorowe bynajmniej nie po to żeby ładnie wyglądało, tylko po to, by konstrukcja była przejrzysta i czytelna.

[mlb]

vinylec, 28 Mar 2009, 13:54

>Kolory takie sobie i ta ostrość :))



No fakt że troche przeostrzone i podkolorowane. Ale światło jeszcze w normie, kadr też nie jest tragiczny.

[vinylec]

Czyli do prospektu się nadaje?

[mamel]

Chłopy! - weźta pomyjta lepiej autka, Święta idą

[vinylec]

Nie chodzi o autka, tylko o kolory

kabelków w Lampucerze.

[torque]

Do którego cd jako transport lepiej podłączyć lampucere - philips cd650 (spdif) czy technics sl-pg390 (optyczne)? Głównie chodzi mi o źródło sygnału, bo zasilania nie będe podkradał z cd.

[WSHODNI]

gdzie kupujecie tak małe trafa do zasilania lampy

[mlb]

McG, nie za małe te rezystory żarzeniu? To są 0,5 czu 1-watowe? U mnie i 5-watowy nieźle się grzeje, mocniej niż lampki...

[McGyver]

Bez przesady. To są 2 watowce, po dwa na każdą lampę czyli w sumie po 4 waty na lampę. Mają za zadanie zbić napięcie o jakieś 0,4V i są niemal zupełnie zimne.

[mlb]

ok, wyglądają na znacznie mniejsze. Ogólnie montaż ładnie zrobiony wizualnie, elektrycznie na pierwszy rzut oka też wygląda ok - nawet miejsce na audiofilski bezpiecznik się znalazło ;)

Widzę że nie rozdzielasz zasilania analogowego od cyfrowego? Moim zdaniem warto.

[michelangelo]

mlb, 29 Mar 2009, 00:00



>ok, wyglądają na znacznie mniejsze.



One są spore w odniesieniu do metalizowanych 0.6W, mam takie w domu.



>Widzę że nie rozdzielasz zasilania analogowego od cyfrowego? Moim zdaniem warto.



A co ma być rozdzielone?

[mlb]

>A co ma być rozdzielone?



Zasilanie cs8116 i część cyfrowa cs4397 oddzielona od zasilania części analogowej cs4397. Trzeba przeciąć ścieżkę biegnąca przy brzegu płytki, kiedyś wklejałem rysunek.

[zulus]

Czyli w takim wypadku powinno się dać dwa osobne układy stabilizujące, dwa zupełnie oddzielne zasilacze?

[Rambo]

W datasheet do cs8416 jest, że zasilanie analogowe najlepiej żeby było odseparowane od innych możliwych zakłóceń digital, więc może stąd ten pomysł.

Teraz inna rzecz .... naczytałem się i była sugesttia żeby pin 20 dobiornika podłączyć przez około 47 k do + 5 lub 3,3V. Czy to ktość zrobił? Efektem jest ponoć mniejszy jitter... no ale to tylko "wyczytane" z diyaudio.com.
