Magnetofony szpulowe.

[Skellen]

Ponieważ kasetowce to szpule zamknięte w pudełku to mam ogłoszenie :)

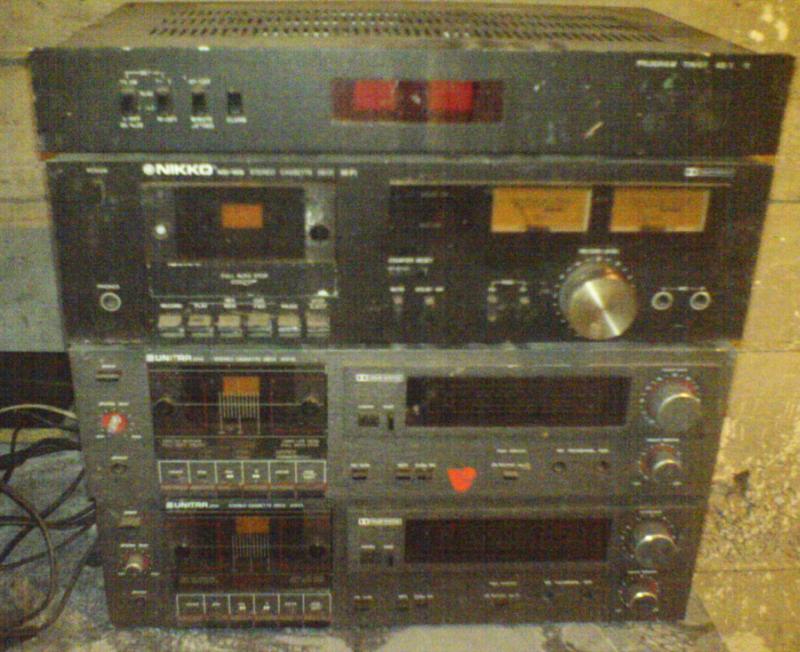

Do oddania w dobre ręce wykopki piwniczne - 3 x deck + timer. obudowy miejscami z nalotem, tak samo

gniazda. Do środka nie zaglądałem ale podejrzewam też zakurzenie.



Odbiór Warszawa osobiście - tak z 10 kilo całość waży :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Skellen]

Timer już znalazł swojego właściciela ... kto przygarnie decki ? :)

[toyota1664]

Witam,

Próby ze szpulami (z taśmą znaczy się) 2405S oblał - znaczy martwy jak grób.

Walnięty jest jeden z bezpieczników (no ale to drobiazg :) ) i rzecz ciut poważniejsza elementy oznaczone D4 i D5 umieszczone na płytce z jakimś trnsformatorem (tym mniejszym) są połamane. Są to (a raczej były) zapewne diody tylko jakie? Ma ktoś jakąś możliwość sprawdzenia co to za elementy i jakie były ich parametry?

Pozdrawiam

[toyota1664]

A właśnie Kasjel - jak wykazały próby obrócenie tej tulejki w Uherze zlikwidowało problem "niekompatybilności" taśm nagranych na Damie Pik

[Kasjel]

A to się cieszę ! Sprawdź kiedyś, czy masz głowice oryginalnie zalakowane.

[Gość V-savage]

toyota1664, 12 Lip 2009, 21:43

Przy transformatorze w gornym prawym rogu jest płytka zasilacza 4diody w mostku greatza i kondesatory. te diody są marnej jakości. Są to zwykłe diody prostownicze po złotówce za sztukę maks.



Kiedyś miałem to samo w 2405 oraz w amplitunerze unitry Elizabeth.

[toyota1664]

Czyli jak pójdę do sklepu i powiem, że chcę 4 diody prostownicze to dostanę co trzeba, czy jednak coś więcej powinienem powiedzieć? Jakieś napięcia, moce czy co tam może być potrzebne?

[toyota1664]

Przepraszam za głupie pytania ale ja naprawdę o tym nie mam zielonego pojęcia. A do starcia z lutownicą to muszę się ze dwa dni psychicznie przygotowywać

[Gość V-savage]

4diody prostownicze, Napięcie nie mniej jak 30-35V i prad 2A wystarczy spokojnie.

A większe może być zawsze to nie szkodzi.

[Krzych 2]

Zwykłe diody prostownicze. Napięcie nie ma znaczenia, znaczenie ma prąd 1A może być trochę mało. Już nie bardzo pamiętam , miałem ten magnetofon tam silnik był na 220V , a pozostała elektronika szła z zasilacza razem ze wzmacniaczem. Wstaw takie prostownicze 5 amperowe i po kłopocie.

[Korwin]

Nie mógł Muhammad ibn Abd Allah ibn Abd al-Muttalib ze względu na wiek i zdrowie przyjść do góry, góra więc przyszła do niego. W zeszłym tygodniu był u mnie Sylwek P [Kilup] ze swoją Nagrą T. Tym którzy jeszcze nie nawrócili się na prawdziwą wiarę i błądzą po omacku radzę Tego Sprzętu posłuchać a dostąpią zbawienia

Mam wielką prośbę do Sylwestra o zdjęcie zamknięcia szpul NAB do tego magnetofonu

Słonecznego dnia

Pozdrawiam Wszystkich

Zbyszek

[Marek-41]

Zbyszku,dzieki ,ze postanowiłes sie tu objawić.Co do Kilupa,to chętnie zobacze te zapinki i przy okazji wyrazy podziwu.Nagra T w przeciwieństwie do innych modeli nagry jest ciężkim i ogromnym stworem.Nie jest łatwo z czymś takim chodzic w odwiedziny.Pozdrawiam wszystkich szpulomaniaków.

[Korwin]

Wiem nie jest to słodkie maleństwo gołe 7.5 z akumulatorami około 10 [ III, III-B, IV-S}] ale sprzęt stacjonarny tak pomyślany, że może stanowić przewoźne studio nagrań bardzo wysokiej klasy i jest absolutnie piękna.

Pozdrawiam Wszystkich

Zbyszek

Inny typ urody reprezentuje Tandberg TD-20A w wersji dwuśladowej, ponieważ u mnie cały czas pracuje w pozycji leżącej w miejscu czterech nóżek straszących od przodu dam podkładki z czarnych rurek i płytę w której zamontuję głośniki i aktywne i coś co będzie udawało uproszczony mikser

[Lucky]

Wakacje a ja w robocie z nudów oglądam allegro i nadziwić się nie mogę np...wspomniany wcześniej Koncert a teraz ...profesjonalny demagnetyzer. Po tych cenach dochodzę do wniosku, że może zamiast trzymać kasę w banku lepiej inwestować w sprzęt na półce ładnie wygląda i zagra.



wysłałem CD Dennona do lampizacji za dwa tygodnie wraca, dam znać jak to cudo zagra.



Pozdrowienia dla wszystkich podglądaczy naszego wątku i duuuużo słońca.

[Korwin]

Demagnetyzator to tania współcześnie produkowana chińszczyzna nie posiada nawet wyłącznika kosztuje u producenta i w hurtowni dosłownie grosze.Przykro mi ale Koncert to dla mnie niezbyt udana zbieranina cudzych pomysłów od jednego zwalone od drugiego zerżnięte a przy trzecim kupiono licencję. Chwalę to co mam polskiej produkcji i co nie budzi żadnych zastrzeżeń MAK-i B i S lub minimalne M2405S a reszta mi zwisa.

Pozdrawiam

Zbyszek

[toyota1664]

Witam,

Hmm .... znów mam problem z moim Uherkiem a konkretnie z jego nagrywaniem. Otóż wciąż mam problem z za dużą ilością basu i częściowym brakiem wysokich. Wszyscy zgodnie piszą że Uher Royal de luxe C nagrywa wspaniale co skłania mnie do wniosku, że zapewne problem to mam ze swoją niewiedzą a kłopoty wynikają z braku umiejętności a nie sprzętu.

Jak nagrywam - Zgodnie z zaleceniami spreparowałem przejściówkę DIN-cinch dokładając w tor nagrywania oporniki 680kOhmów (na przewody gorące). Rozwiązało to problem natychmiastowego uciekania wskaźników wysterowania w prawo.

Obecnie jak nagrywam poziom sygnału ustawiam w ten sposób aby wskaźniki znajdowały się pomiędzy 6 a 3 dB. Gdzie robię błąd? Co powinienem sprawdzić, może przeczyścić?

Dla porównania zastosowanie tej samej "metody" i przejściówki w Damie Pik daje w pełni zadawalające (przynajmniej mnie)efekty.

W obu wypadkach magnetofony są podłączane do pętli magnetofonowych we wzmacniaczu Yamaha A-1000 (ew. A-1020)z początku lat 80-tych.



Pozdrawiam

[Filwoj]

toyota1664, nadmiar niskich tonów i brak wysokich w nagranym materiale (oczywiście założenie, że źródło daje poprawny sygnał) wskazuje wg mojej wiedzy i wieloletniego doświadczenia na źle wyregulowany prąd podkładu. Jeżeli w Uherze jest możliwość prostej regulacji to po dokładnym zaznaczeniu położenia pierwotnego oporników regulujących (aby łatwo można było je przywrócić)poeksperymentuj ze zmianami prądu. Wcześniej radzę dokładnie wyczyścić cały tor przesuwu taśmy, kołki prowadzące, głowice i inne elementy po których ślizga się taśma, zdemagnetyzować głowice i inne metalowe elementy oraz sprawdzić czy taśma dobrze przylega do czoła każdej głowicy. Jeżeli taśma nie jest prowadzona idealnie (np kołki nie naprowadzają jej dokładnie na głowice lub głowice są zjechane) to pierwszym objawem jest właśnie zanik wysokich tonów.

Bardzo cenne rady dotyczące konserwacji magnetofonu znajdziesz w wątku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Powodzenia

Wojtek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Nowy2]

STUDER REVOX PR99 MKII do 19.07.2009

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kasjel]

"toyota1664"- musisz sprawdzić stan głowic. Te głowice Bogena są mało wytrzymałe w porównaniu do "Ferrite&Ferrite" firmy Sony. Odkręć te dwie duże nakrętki na mostku. Pod nimi są dwie niklowane śrubki. Odkręć te śrubki i zdejmij blaszaną pokrywę. Wtedy zobaczysz, czy wszystkie śrubki regulacyjne są oryginalnie zalakowane. Jeśli nie, to głowice mogą być do regulacji. Potem zdejmij delikatnie cały mostek z głowicami. Będziesz mógł wtedy obejrzeć dokładnie głowice.

[toyota1664]

Zabrałem się za rozbieranie Uherka przy dźwięku muzyki płynącej z Unitra 2405 S :)

Znakiem tego, podstawową funkcjonalność udało mu się przywrócić, GRA :). Kolejne cudo uratowane prze elektrozłomem czy śmietnikiem Cieszę się jak dziecko :)Zakupiłem te diody prostownicze (3 Amperowe) i wymieniłem wszystkie jak leci w tym mostku Geatza i .... popłynął prąd wszystkie wskaźniki i lampki działają magnetofon gra na dwa kanały. Czy nagrywa jeszcze nie wiem, ale nie wszystko na raz :) Z elektryki dopieszczenia wymagają jeszcze suwaki i przełączniki bo trzeszczą niemiłosiernie.

Mechanicznie warto by go pewnie jeszcze tu i tam posmarować oraz trzeba wymienić paski aby zaczął przewijać i zapracował licznik.

Wizualnie - tu trzeba będzie jescze solidnie popracować, oberwane listwy - aluminiowe, lekko powgniatane blachy, trochę rys i otarć, zmasakrowana rączka. Do uzupełnienia jeszcze ten kwadracik rozłączający stycznik główny - ale to mam już obiecane od kolegi V-savage.

Ale w zasadzie to nie o tym miało być ......

No więc na fali sukcesu zajrzałem w ten mostek i cóż jak byłem głupi tak jestem :(

Na moje oko głowice były chyba ruszane nie ma na nich (tzn. na miedzianych okrągłych nakrętkach) takiej niebieskiej farby co na innych śrubkach.

Błowica jeśli wierzyćmetalowej puszcze w której sieci to Bogen. Stanu poszczególnych elementów nie jestem niestety w stanie ocenić i tu poproszę o pomoc.

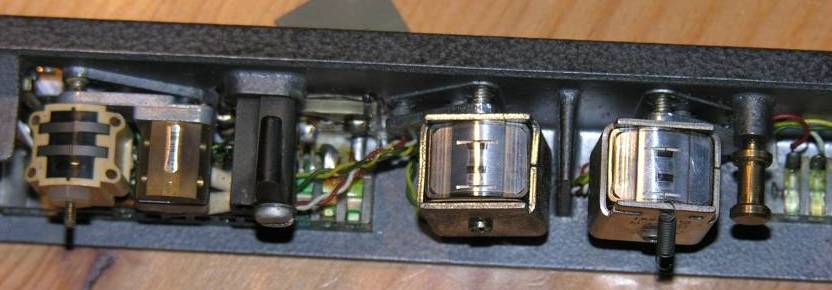

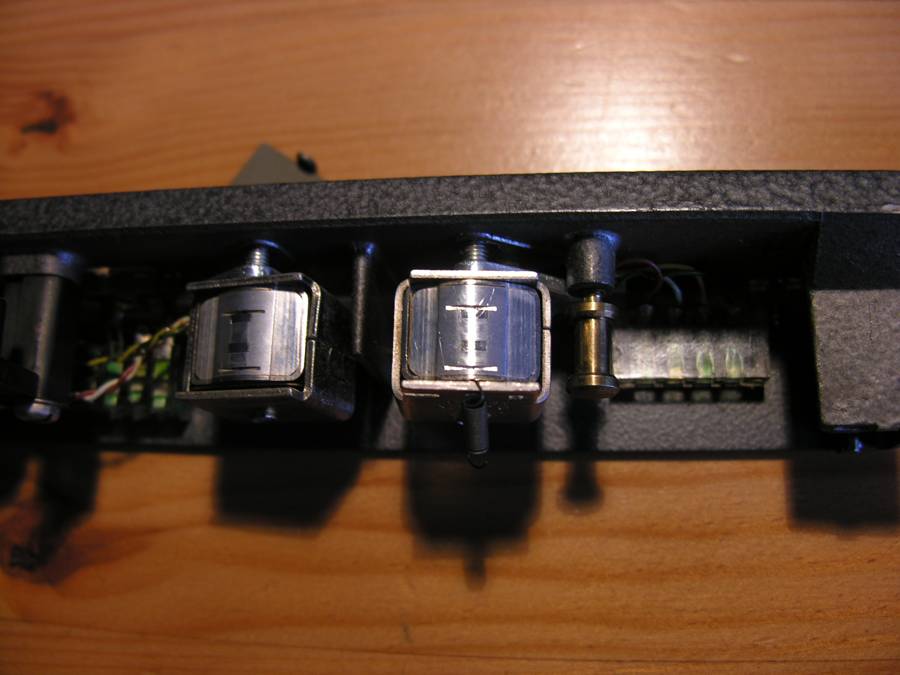

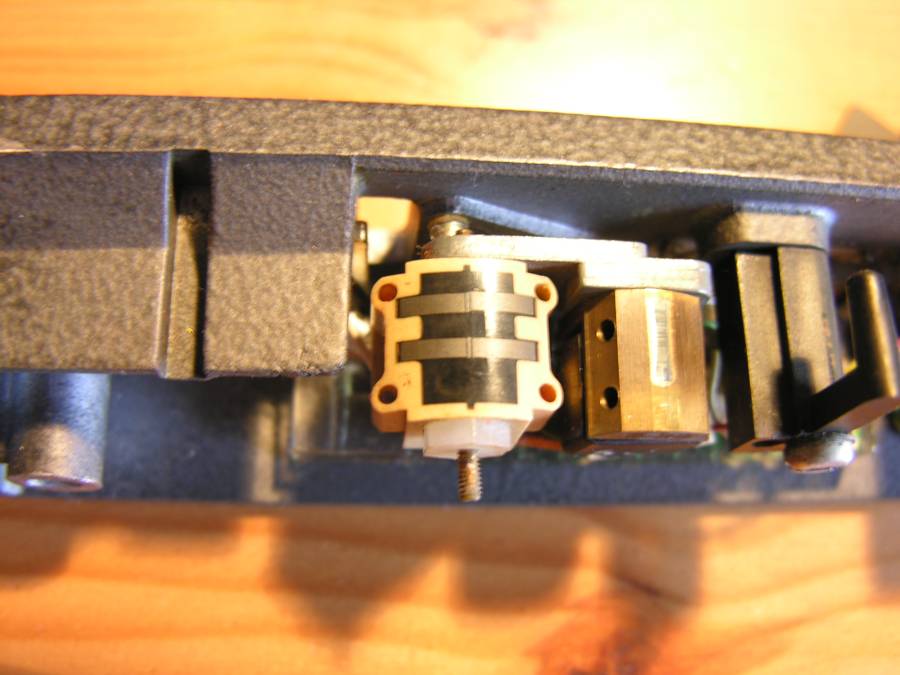

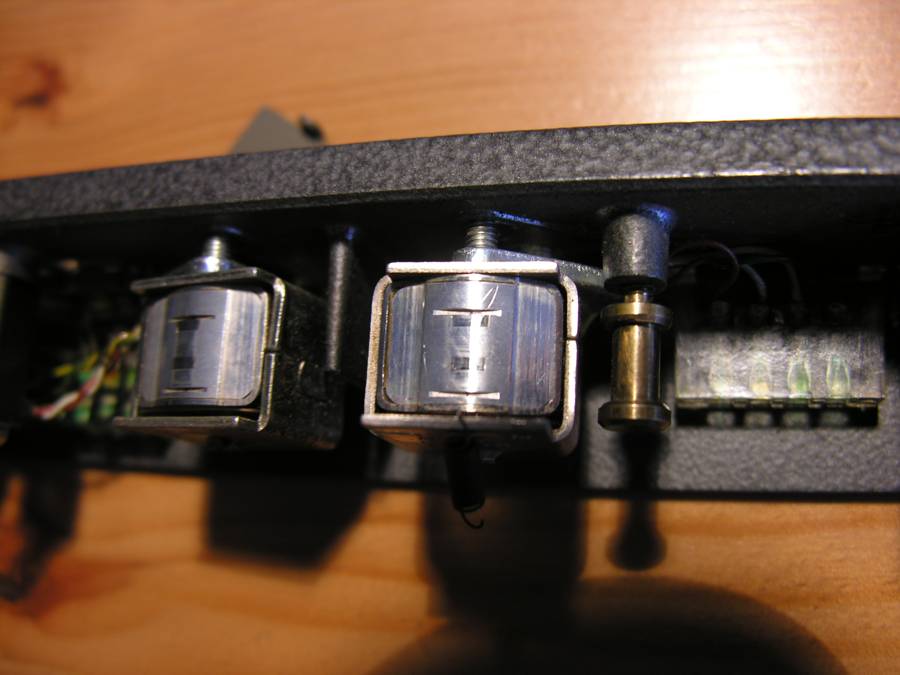

Na załączonych fotkach głowice i ta metalowa tuleja co mi się nie tak dawno tak skutecznie schowała

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toyota1664]

Ciąg dalszy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toyota1664]

i jeszcze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kasjel]

Głowice wyglądają całkiem dobrze. Szczególnie ta nagrywająca. Zrób zdjęcie śrubek regulacyjnych. Ale narazie możesz ustawić tylko skos głowicy odtwarzającej. Robi się to poprzez otwór w blaszanej osłonce. Nic nie trzeba zdejmować. Tylko uważaj aby cały mostek był porządnie włożony, i te duże śruby były dobrze dokręcone.

[Kasjel]

Teraz, jak jest Koncert w przyzwoitej cenie z nabami i szpulami to nikt nie bierze ! Potem będą płacić po 2500zł....

[dulon184]

Prawda że troche to dziwne/?

Jak zdążę z kartą kredytowa to go skasuje .

[toyota1664]

Witam, dzięki za diagnozę odnośnie głowic :)

Czegoś tu jednak nie do końca rozumiem z tymi głowicami. Uher jest 3 głowicowy tzn. że ma głowice (w kolejności od lewej) kasującą, nagrywającą i odtwarzającą. Po co mam ustawiać głowicę odtwarzającą, skoro dobrze nagraną taśmę odtwarza dobrze? (Odkąd przekręciłem tę tuleję taśmy nagrane na Damie odtwarza w porządku bez przesłuchów). Problem leży w nagrywaniu więc na chłopski rozum gmeranie przy odtwarzającej nic nie da. Jeśli już coś ruszać to chyba raczej nagrywającą - czyli tę środkową? Czyli mędrkując albo ustawiać trzeba głowicę nagrywającą albo faktycznie ten prąd podkładu (tylko gdzie to się ustawia?). Późnawo już, więc dopiero jutro sprawdzę jak wpłynęło na nagrywanie czyszczenie głowic - jednak trochę zaświnione były.

Ech zachciało się zagramanicznego sprzętu - nasze polskie szpulaki to jakieś takie łatwiejsze do ogarnięcia są.

Pozdrawiam

[woodpecker]

Problem może ale nie musi leżeć w skosie głowic. Jeżeli masz inaczej ustawiony skos w głowicy nagrywającej, a inny w odtwarzającej (co może być trochę dziwne bo śrubki, jak piszesz, wyglądają na nie ruszane), to materiał nagrywany będzie nieprawidłowo odtwarzany - zanik tonów wysokich, zniekształcenia. Chyba że Dama ma ruszane głowice, to wtedy nie może stanowić wzorca. Proponowałbym najpierw rozmagnesować głowice, sprawdzić/ustawić głowicę odtwarzającą na taśmie wzorcowej, a potem szukać dalej. Skosy serwisowo ustawiane są zazwyczaj tak: wzorcowa taśma i ustawienie skosu głowicy odtwarzającej. Potem kontrola zapisu i próba korekty skosu głowicy zapisującej do odtwarzającej. Przerabiałem to w zeszłym tygodniu na Teacu, po wymianie wszystkich głowic w mostku. Prądy podkładu ustawiałem po skorygowaniu wzajemnego położenia głowic odczytu i zapisu. I na koniec drobna uwaga. Bądź wypoczęty, to zajmuje trochę czasu :)

[Filwoj]

toyota1664, jak wpłynęło czyszczenie głowic na zapis i odtwarzanie wysokich tonów ? Jeżeli były brudne to różnica powinna być zauważalna, a nawet istotna.

Wojtek

[toyota1664]

Zrobiłem - jeszcze wczoraj króciutką próbę ok. 5 minutową i usłyszałem poprawę ..... ale być może usłyszałem bo chciałem usłyszeć?



Wrócę z pracy, potestuję na poważnie a co ważniejsze na spokojnie i wynikami się z pewnością podzielę. Ale jeszcze kilka godzin trzeba będzie poczekać

[toyota1664]

Trochę się próby przedłużyły ale chciałem mieć pewność co do tego co piszę. Otóż w nagrywaniu natąpiły kolosalne zmiany na plus. Góra bardzo zyskała na wyrazistości i dźwięczności. Basy wciąż są zaokrąglone i lekko podbite ale w zakresie umożliwiającym korektę gałką na wzmacniaczu. Tu króciutka uwaga - nie bez znaczenia jak myślę dotycząca moich preferencji. Otóż słucham w stosunkowo małym pomieszczeniu, na małych kolumnach i nie jestem fanatykiem basu - możliwe więc że jestem cokolwiek przewrażliwiony na tym punkcie. Do tego aktualnie eksploatowany wzmacniacz bas lubi i troszkę go eksponuje - trzeba będzie Uherka podpiąć do czegoś o bardziej liniowej charakterystyce.

Teraz - relacja co przyniosło poprawę.

1)Gruntowne czyszczenie toru taśmy -zwłaszcza głowic

2)Zmiana taśmy na Maxella - (jednak wygląda na to, że Uherek nie jest tak wszystkożerny jak się uważa - jak mają być efekty to taśma musi być dobra)

3)Poziom sygnału trzymany w zakresie 10-6 a nie jak poprzednio 6-3



Wniosek, cóż jak zawsze wyszło że rzeczy najbardziej oczywiste są najtrudniejsze do zauważenia. Czyli czystość i jakość taśmy były podstawowym kluczem do sukcesu :)



Co do Unitry 2405 S skoro już nagrywałem to sprawdziłem, jak z nagrywaniem w tym magnetofonie i nagrywania nie stwierdzono :(. Sygnał dochodzi do wskaźników wyterowania ale do głowicy już nie. Trzeba będzie dokładnie obejrzeć przewody na głowicy i na styczniku.

Dziękując za pomoc, pozdrawiam

Znikam na czas jakiś urlop :)
