Magnetofony szpulowe.

[geelo07]

przy okazji "zabawy" owym Maxellem poprawiłem "bias adj." w moim Koncercie - pierwotne rozwiązanie to był podwójny potencjometr 2x47kB włączony równolegle między tor zasilania prądem podkładu wyjść wzm. zapisu a masę (czyli w punkt między pr-kami R101/201 a C101/201 i masę); ponieważ taka regulacja miała niewielki wpływ na napięcie na głowicy kasującej, to zmieniłem sposób podłączenia na szeregowy, tj. podwójny potencjometr 2x4,7kA wpiąłem w obwód regulacji pp tak, że jedna sekcja zmienia go przy prędkości 19, zaś druga jest dla 4,76 i 9,5cm/s; (przeciąłem ścieżki na płytce); taki sposób regulacji daje mi jednakowe zmiany wartości pp w obu kanałach (potencjometr jest wpięty przed pr-kami regulującymi ową wartość dla prędkości 19cm/s)



zakres regulacji dla taśm "normal" :

.......................... ... min ....... 0 ....... max (V)

prędkość .. 4,76 ..... 4,7 .. 6 ... . 8,2

................ 9,53 . .. . 5,5 .. 7 .... 10,4

................. 19,05 .. ... 7 ...... 10 ....... 16



a teraz dla taśm EE:

....................................min...........0..............max (V)

4,76 ...........................8,4.............10,8 .........14

9,53............................10...............13.............17

19,05...........................13...............17.............24



co po przeliczeniu daje mnie więcej +/- 3dB (czasami jest ok 2,5dB, a czasami ok, 3,5 dB - sprawdzałem pobieżnie x1,41 na "+" lub x0,707 na "-" i nie wszędzie idealnie się zgadza, ale nie oto chodzi); punkt "0" ustawiłem dla taśmy PER528 na 10V przy 19 cm/s - dla głowic Teac-a (dla Revoxa jest 15V - poeksperymentuję na orginalnym dwuśladzie - niedawno nabyłem taki)

podsumowując - zamontowanie takiej regulacji to "bajka" - najwięcej zachodu jest z mechanicznym umocowaniem potencjometru regulacyjnego (u mnie po prawej stronie licznika, pod przełącznikiem "monitor")



p.s. - można tak zrobić w zasadzie chyba w każdym magnetofonie, który fabrycznie nie ma takiej funkcji



przy okazji poeksperymentowałem na mniejszych prędkościach - jestem miło zaskoczony, nawet na 4,76 - jakby nie "drop-outy" taśmy, to jest całkiem przyzwoicie; nie słychać w czasie nagrywania z winyla różnicy między trybami redukcji szumów off/B/C (z wyjątkiem przerw między utworami) dla prędkości 19 i 9; przy najmniejszej można ją usłyszeć (dla trybu C należy zmniejszyć wartość pp - C wymaga chyba większej dokładności zapisywania wysokich częstotliwości; to chyba powód stosowania w kaseciakach HXPro)

będę nieskromny, powiem że nawet jest super

Edytowane 11 Grudnia 2013 przez geelo07

[Konstanty S.]

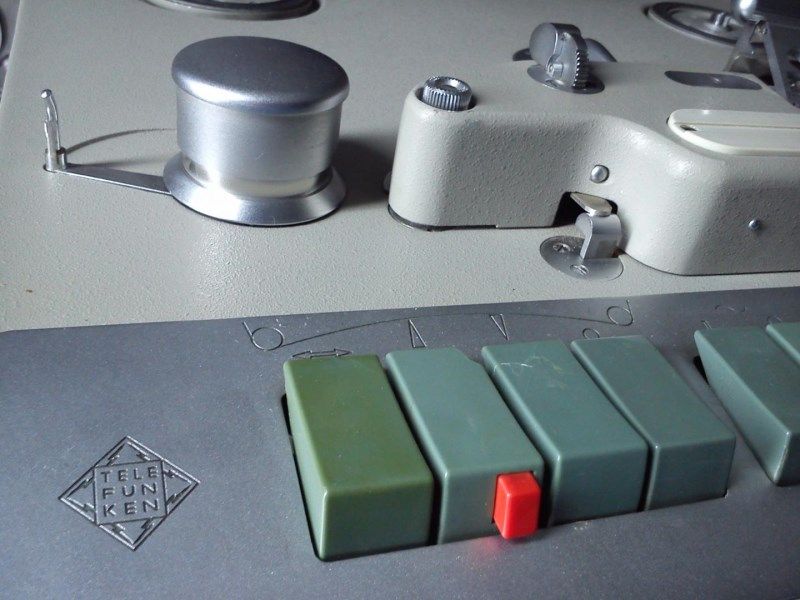

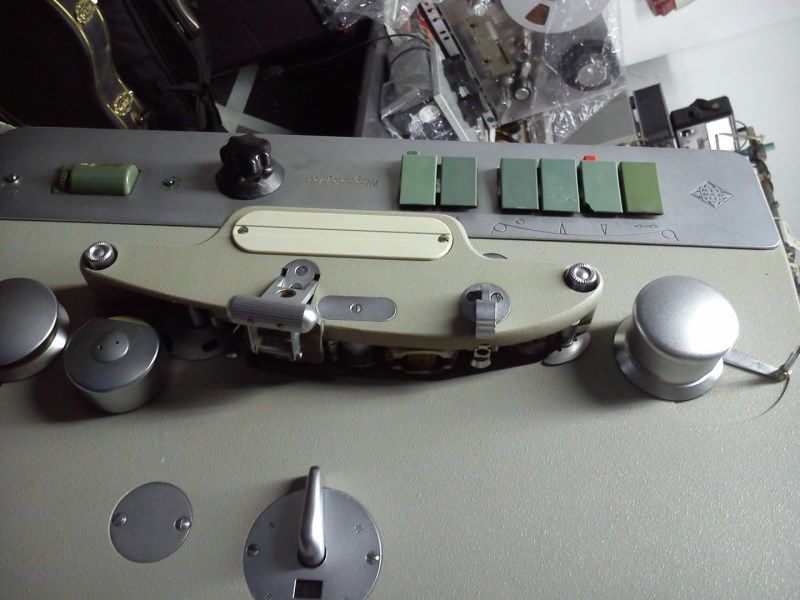

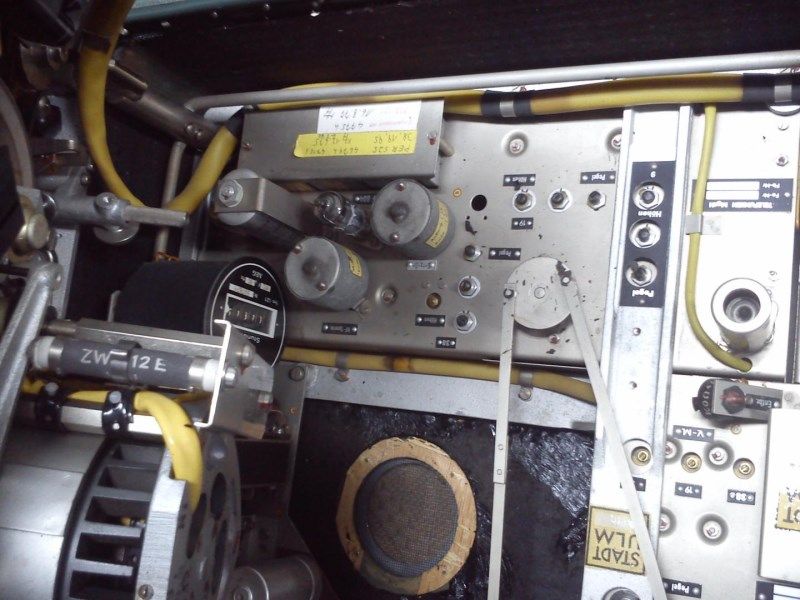

Miałem ostatnio ogromną przyjemność uruchamiać niezwykle rzadko spotykany magnetofon studyjny Telefunken M5. Egzemplarz z roku 1953 w znakomitym stanie technicznym. Lampowy, monofoniczny pełnośladowy Za zgodą właściciela (naszego kolegi forumowego) zamieszczam kilka fotografii. Podziw budzi staranność wykonania każdego detalu. Kłopot jest jedynie z wtykami wejścia i wyjścia (samiec i samica) dzisiaj prawie nie do zdobycia. Jeżeli ktoś ma takie wtyki lub wie gdzie można je zdobyć proszę o kontakt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek-41]

Bardzo duże podziękowania za zdjecia.Bardzo ciekawie to wygląda.Licznik motogodzin wewnątrz.Ogólnie wykonanie znakomite.Te wtyki są do zdobycia.Zdaje się,że widziałem coś takiego na warszawskim wolumenie.Mam teraz masę kłopotów na głowie,ale i nadzieję,że będzie lepiej.Wtedy postaram się tam jeszcze poszperać.

[pmcomp]

Chcialbym nadmienic, ze ten sprzet jest 3-predkosciowy w dwoch wersjach: 19/38/76 albo 9,5/19/38.



Pasmo nie poraza 40-15000 ale to lampa.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Grudnia 2013 przez pmcomp

[geelo07]

Czy taśmę można jakoś "umyć" od czynnej strony? Podczas nagrywania na używanym nośniku pojawiają się czasami miejsca (sekunda, kilka sekund), które objawiają się zanikaniem wyższych częstotliwości, a taśma nie wykazuje "wzrokowo" uszkodzeń mechanicznych. Czy to zabrudzenie czy po prostu "zajechanie na amen" i w zasadzie można tylko wyciąć felerny kawałek taśmy?

[jarojaw]

Witam Kolegów

Czy ktoś z posiadaczy Akai 630D próbował wyciągnąć bias na potencjometr na zewnątrz magnetofonu, np na tylną ściankę? Czy w ogóle jest taka możliwość?

Pozdr

Jarek



Wysłane za pomocą Tapatalk 2

Edytowane 13 Grudnia 2013 przez jarojaw

[Filwoj]

Czy taśmę można jakoś "umyć" od czynnej strony? Podczas nagrywania na używanym nośniku pojawiają się czasami miejsca (sekunda, kilka sekund), które objawiają się zanikaniem wyższych częstotliwości, a taśma nie wykazuje "wzrokowo" uszkodzeń mechanicznych. Czy to zabrudzenie czy po prostu "zajechanie na amen" i w zasadzie można tylko wyciąć felerny kawałek taśmy?

Oczywiście taśmy można myć. Poczytaj wątek Korwina o taśmach, tam jest mnóstwo informacji na ten temat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ja czyściłem taśmy na przewijaniu lekko wilgotną szmatką a potem suchą. Przestawały pylić i brudzić. Zazwyczaj używałem czystej wody, kiedyś z minimalną ilością płynu do naczyń, bez skutków negatywnych. Zanik wysokich tonów przy nagrywaniu może wynikać ze słabszego przylegania taśmy do głowicy w miejscu gdzie do taśmy coś się przykleiło i tu mycie powinno pomóc. Może też być tak jak mam z kilkoma taśmami, że kleją się do elementów toru przesuwu i zmienia się silnie napięcie taśmy, jeżeli maleje tam gdzie jest głowica nagrywająca to tony wysokie zanikają i spada poziom zapisu sygnału. Taką taśmę można ratować przez nasmarowanie olejem, oczywiście po oczyszczeniu. Ten temat był jakiś czas temu w tym wątku poruszany, był wspólny zakup specjalnego oleju ale ja jeszcze tego nie próbowałem, może ktoś inny już to przećwiczył.



Witam Kolegów

Czy ktoś z posiadaczy Akai 630D próbował wyciągnąć bias na potencjometr na zewnątrz magnetofonu, np na tylną ściankę? Czy w ogóle jest taka możliwość?

Pozdr

Jarek



Mam Akai GX-630 DB ale nic w nim nie przerabiałem. Tylna ścianka jest rozbieralna i montowanie na niej potencjometru byłoby niepraktyczne, natomiast pomysł łatwego dostępu do regulacji biasu jest ciekawy. Napisz jakie potencjometry pozwalają na taką regulację.

W.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2013 przez Filwoj

[jarojaw]

No właśnie nie wiem jakie bo nie rozbierałem jeszcze magnetofonu. Ale z tego co wiem to regulacja odbywa się za pomocą trymerków i tu ukłon do jakiegoś elektronika co potrafi tak zmienić aby wyprowadzić potencjomert na zewnątrz. Nie myślałem o montażu na tylnej ściance tej odkrecanej tylko na panelu stałym np. tam gdzie są gniazda rca.



Pozdr

Jarek

[Gość G.Mark]

Witam Kolegów

Czy ktoś z posiadaczy Akai 630D próbował wyciągnąć bias na potencjometr na zewnątrz magnetofonu, np na tylną ściankę? Czy w ogóle jest taka możliwość?

...



Róznież jestem zainteresowany techniczną stroną takiej modyfikacji. Czy ktoś wie, jak ją wykonać?



GM

Edytowane 13 Grudnia 2013 przez G.Mark

[jarojaw]

No właśnie nie wiem jakie bo nie rozbierałem jeszcze magnetofonu. Ale z tego co wiem to regulacja odbywa się za pomocą trymerków i tu ukłon do jakiegoś elektronika co potrafi tak zmienić aby wyprowadzić potencjomert na zewnątrz. Nie myślałem o montażu na tylnej ściance tej odkrecanej tylko na panelu stałym np. tam gdzie są gniazda rca.



Pozdr

Jarek

Lub wykorzystać do biasu potencjometr (miejsce) od wzmocnienia na panelu przednim.



Pozdr

Jarek

[Filwoj]

Lub wykorzystać do biasu potencjometr (miejsce) od wzmocnienia na panelu przednim.



Pozdr

Jarek

Ja używam tego potencjometru.

Czy modyfikacja miałaby polegać na wprowadzeniu dodatkowego elementu którym poprzez zmianę oporności następowałaby regulacja biasu czy też na umożliwieniu kręcenia istniejącymi trymerkami ? To drugie rozwiązanie zastosowałem w Damie Pik wywiercając po prostu otworki w płycie czołowej. Proste i skuteczne.

W.

[szerszy]

W magnetofonie AKAI GX630D prąd podkładu reguluje się przy pomocy trymerów w postaci kondensatorów nastawnych o pojemności 80pF (Oznaczenia na schemacie C25a i C25b). Nigdy nie miałem tego magnetofonu w rękach i nie wiem jak jest z dostępem do nich, prawdopodobnie możliwe jest wykonanie otworów dostępowych w spodniej części obudowy.



Nie znalazłem niestety dokładnych fotografii przedstawiających rozmontowanego GX630D więc mogę tylko gdybać... serwisówka, którą posiadam jest niestety bardzo kiepską kserokopią.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - Przydało by się zdjęcie Chassis od spodu. Czy od spodniej strony jest dostęp do elementów regulacyjnych, czy może płyta jest osłonięta jakimś aluminiowym ekranem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2013 przez szerszy

[Gość G.Mark]

Róznież jestem zainteresowany techniczną stroną takiej modyfikacji. Czy ktoś wie, jak ją wykonać?



GM



Przy czym nie chodzi mi o sposób zamontowania nowych elementów regulacyjnych w obudowie magnetofonu, ale o ich podłączenie do układu w taki sposób, aby regulacja odbywała się efektywnie i praktycznie.

Interesuje mnie zmiana trymerów obecnych na potencjometry.



GM

[jarojaw]

W magnetofonie AKAI GX630D prąd podkładu reguluje się przy pomocy trymerów w postaci kondensatorów nastawnych o pojemności 80pF (Oznaczenia na schemacie C25a i C25b). Nigdy nie miałem tego magnetofonu w rękach i nie wiem jak jest z dostępem do nich, prawdopodobnie możliwe jest wykonanie otworów dostępowych w spodniej części obudowy.



Nie znalazłem niestety dokładnych fotografii przedstawiających rozmontowanego GX630D więc mogę tylko gdybać... serwisówka, którą posiadam jest niestety bardzo kiepską kserokopią.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - Przydało by się zdjęcie Chassis od spodu. Czy od spodniej strony jest dostęp do elementów regulacyjnych, czy może płyta jest osłonięta jakimś aluminiowym ekranem?

A schemat el. pomógł by Ci zlokalizować i ewentualnie podpowiedzieć czy da się ten bias regulować potencjometrem, ew. jak to obejść aby można było regulować potkiem?



Jeżeli tak to spróbuje poszukać tego schematu.



Pozdr

Jarek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2013 przez jarojaw

[szerszy]

A schemat el. pomógł by Ci zlokalizować i ewentualnie podpowiedzieć czy da się ten bias regulować potencjometrem, ew. jak to obejść aby można było regulować potkiem?



Jeżeli tak to spróbuje poszukać tego schematu.



Schemat mam, tylko widok rozmieszczenia elementów na PCB w mojej serwisówce jest tak kiepskiej jakości, że mogę je zlokalizować na wyczucie przy pomocy lupy :)



Jeśli koniecznie potrzeba regulacji przy użyciu potencjometru to można zmodyfikować układ stosując na wyjściu generatora prądu podkładu kondensatory o stałej wartości i w szereg z nimi włączyć wyselekcjonowany podwójny potencjometr, jego wartość należałoby dobrać eksperymentalnie by uzyskać takie zmiany "Biasu" jakich potrzebujemy dla dostępnych dziś taśm. (Podobnie jak ma to miejsce w magnetofonach Revoxa).



Jeśli można uzyskać dostęp do elementów regulacyjnych od spodu magnetofonu to uważam, że szkoda kombinować z dodatkowymi potencjometrami na zewnątrz.



W swoim A77 wyfrezowałem prostokątny otwór w spodniej części drewnianej obudowy by mieć wygodny dostęp do wszelkich elementów regulacyjnych, które są potrzebne do przeprowadzenia kalibracji. Wyfrezowany otwór po skończonej kalibracji zakrywam fornirowaną klapką z laminatu szklano-epoksydowego bez miedzi.



Gdy magnetofon stoi cała zmiana jest niewidoczna.

Edytowane 13 Grudnia 2013 przez szerszy

[jarojaw]

Dzisiaj już nie dam rady zrobić zdjęć chyba ,że Filwoj znajdzie trochę czasu.

Najwcześniej mogę pstryknąć parę fotek w niedzielę a w poniedziałek to już na bank.



Wracając do tych trymerów, czy są takie rzeczy montażowe po za płytą drukowaną, czyli coś takiego jak potencjometr?

Czy ze względu na pojemność nie ma możliwości mieć/użyć takiego trymerka po za drukiem?



Taki tylko mam, również kiepskiej jakości.





Pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2013 przez jarojaw

[szerszy]

Wedle schematu znajdują się one na płytce wzmacniacza zapisu, powinny znajdować się nieopodal elementu indykcyjnego (Transformatora) będącego częścią generatora prądu podkładu.



Tak sobie myślę czy nie lepiej zamiast potencjometru na tylnej ściance (Jak było wyżej powiedziane) nie zastosować dwóch oddzielnych potencjometrów lub by nie komplikować można zastosować dwa ceramiczne trymery np. podobne do tych lub jakieś z zabezpieczeniem przeciwpyłowym:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Odpadną wtedy problemy z selekcjonowaniem potencjometru podwójnego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2013 przez szerszy

[jarojaw]

Oj ale kawał trymera :)

Zdecydowanie lepiej tylko nie ma mniejszych??? no i wartość 50p zamiast 80p ?? Czy nie za mała pojemność??



A powiedz mi , jakby kupił podobne 2 małe trymerki i połączył kabelkami do płytki i umieścił na małym druku gdzieś w pobliżu tylne ściany aby nie kłaść magnetofonu do regulacji?

Edytowane 13 Grudnia 2013 przez jarojaw

[Lech36]

Róznież jestem zainteresowany techniczną stroną takiej modyfikacji. Czy ktoś wie, jak ją wykonać?



GX747 i chyba GX646 miały (mają) wyprowadzony bias (potencjometr) na przednią ściankę. Instrukcje serwisową można pobrać z "elektrotanya" i wg niej przerobić generator prądu podkładu.

Edytowane 13 Grudnia 2013 przez Lech36

[szerszy]

j ale kawał trymera :)

Zdecydowanie lepiej tylko nie ma mniejszych??? no i wartość 50p zamiast 80p ?? Czy nie za mała pojemność??



Są nawet trymery SMD o różnych pojemnościach, ten podałem przykładowo by zobrazować o jaki typ elementu chodzi.



Co do pojemności to zależy już jak dużego zakresu regulacji potrzebujemy i od tego czy zostawimy przed nim jeszcze jakiś inny kondensator itd.



GX747 i chyba GX646 miały (mają) wyprowadzony bias na przednią ściankę. Instrukcje serwisową można pobrać z "elektrotanya" i wg niej przerobić generator prądu podkładu.



Dobry pomysł, wzorców możemy brać multum. Tandberg TD20A również ma możliwość regulacji prądu podkładu "z panelu użytkownika".



A powiedz mi , jakby kupił podobne 2 małe trymerki i połączył kabelkami do płytki i umieścił na małym druku gdzieś w pobliżu tylne ściany aby nie kłaść magnetofonu do regulacji?



Tu już musisz pokombinować tak byś miał wygodny do nich dostęp, modyfikacja była estetyczna i nie powodowała dodatkowych zakłóceń. (Pamiętaj o przewodach ekranowanych i zasadzie prowadzenia możliwie krótkich połączeń. Zwróć też uwagę na zależność zmiany pojemności od kąta obrotu elementu regulacyjnego, w tych małych trymerkach potrafi być spora i utrudniać precyzyjną regulację.)

Edytowane 13 Grudnia 2013 przez szerszy

[jarojaw]

Przeglądałem schemat 646 i niestety nie wiem jakby zastosować potek do 630.

@Szerszy , jeżeli znajdziesz chwilkę i przeglądniesz schemat do 646 i będzie taka możliwość aby usprawnić 630 bez dodatkowych modułów i podpowiesz jak to zrobić to będę baaardzo wdzięczny(pewnie i nie tylko ja) i masz u mnie dobrego "łyskacza" :)

[Lech36]

Przejrzałem schemat GX747 i widzę że ta regulacja jest zrobiona za trymerami biasu (tam gdzie one łączą się z wyjściem wzmacniacza zapisu na głowice zapisujące). Cała regulacja składa się z podwójnego potencjometru 5k i czterech oporników 2x24k i 2x27k.

[jarojaw]

Nie znam się na elektronice, ale gdybyś rozrysował taką modyfikacje i pokazał na schemacie 630 gdzie to połączyć to spróbował bym to zrobić.



Pozdr

Jarek

[szerszy]

Możesz to zrealizować w sposób pokazany na załączonym uproszczonym znacznie schemacie. Zamiast jednego podwójnego potencjometru polecam zastosowanie dwóch osobnych jeśli chcesz uniknąć selekcjonowania tego podwójnego.



Wystarczy podstawić wartości elementów podane przez Lecha.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarojaw]

Czyli przerywam ścieżke

i wstawiam potencjometr wraz z rezystorami wg Twojego schematu i powinno zadziałać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2013 przez jarojaw

[KraVetz]

A nie prostsze byłoby wtrącenie po stronie zasilania generatora podkładu LM 317+ 2 opory i potencjometr z wyprowadzeniem osi gdziekolwiek.Przynajmniej raz ustawiony podkład na każdą ścieżkę by się nie rozjeżdżał.

Wg tej zasady działają średniej klasy Sony.Tylko ze stałym dzielnikiem oporowym.

[szerszy]

A nie prostsze byłoby wtrącenie po stronie zasilania generatora podkładu LM 317+ 2 opory i potencjometr z wyprowadzeniem osi gdziekolwiek.Przynajmniej raz ustawiony podkład na każdą ścieżkę by się nie rozjeżdżał.

Wg tej zasady działają średniej klasy Sony.Tylko ze stałym dzielnikiem oporowym.



Najpierw trzeba by sprawdzić jak zachowa się układ generatora przy pracy z zaniżonym napięciem zasilania, jeśli będzie stabilny pod względem częstotliwości generowanego sygnału i nie pojawią się zakłucenia to OK.

Zwróć jeszcze uwagę na to, że wartość prądu podkładu między kanałami może się odrobinę różnić.



Czyli przerywam ścieżke

i wstawiam potencjometr wraz z rezystorami wg Twojego schematu i powinno zadziałać?



Uwaga, z pośpiechu wrzuciłem niekompletny schemat! Nie kliknąłem "Zapisz" w paincie. Poprawnie powinno to wyglądać tak jak w aktualnym załączniku!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2013 przez szerszy

[jarojaw]

Dzięki @Szerszy

Tylko przy tym układzie trzeba bedzie ustawić trymerki na "minimum" aby to odniosło zamierzony efekt - tak?



Pozdr

Jarek

[szerszy]

Położenie trymerów możesz zdefiniować po przeprowadzeniu pomiarów :)



1.Ustawiamy dodatkowy potencjometr regulacji prądu podkładu w środkowe położenie.



2.Zakładamy na magnetofon taśmę, którą uznajemy za wzorcową np LPR35 i kalibrujemy pod nią prąd podkładu magnetofonu.



3.Znamy wzorcowe położenie trymerów ;)



4. Sprawdzamy zakres regulacji prądu podkładu jaki daje nam zewnętrzny potencjometr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2013 przez szerszy

[jarojaw]

:ph34r: czarna magia.

Pierwsze zrobie układ podany przez Ciebie,poźniej pomierze "po swojemu" zwykłym miernikiem napięcia za trymerami w obecnym stanie. Spróbuje przerwa obwód i w to miejsce wrzucić Twój układ. Znowu pomierze napięcia przy ustawieniu potencjometrów w pozycji środkowej. Ustawie takie jak były przed modyfikacją.

Teraz pytanie jaki potencjometr i czy to ma znaczenie - liniowy czy logaryt.

Jeszcze raz dzięki za odzew.

Z tym łyskaczem nie żartowałem. :rolleyes:



Pozdr

Jarek
