GAINCLONE

[Karmaj]

A dlaczego tylko jeden mostek, może tu jakiś błąd w podłączeniu zrobiłeś?.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

już jest OK.

jeden mostek działa. płytka mostka (od Veterana) ma 2 wyprowadzenia. nie miałem tyle diodek prost. jak będę miał to dołożę 2 mostek.

problem był w tym że układ chodził "bez obciążenia". zwarłem wejście jak radził digi58 i offset zmniejszył się do 5 mV.



pozdrawiam

k.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Karmaj]

Chyba nie za bardzo jest OK.

Jeden mostek jest od dodatniego napięcia a drugi od ujemnego. Wspólna masa mostków może łączyć się w zasilaczu albo dopiero na płytkach wzmacniacza.

Wynika z tego że podłączyłeś tylko jedno z napięć. Lepiej tego nie załączaj, zaczekaj aż będziesz miał drugi mostek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[digi58]

W jednej płytce jest 8 diód jezeli tak jest to nie ma problemu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Karmaj]

No właśnie. Nie wiadomo czy kubedes pisze o jednym mostku czy o jednej płytce zasilacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gregin]

Witam, niewiem czy przy blisko 6 tysiacach wpisow, kolejne czyli moje wzbudza czyjes zainteresowanie ale mimo wszystko sprubuje;) To jest drugie wcielenie mojej maszynki grajacej, jest jeszcze troche do zrobienia ale podstawowe rzeczy juz sa. Musze poprawic tez prowadzenie przewodow zasilajacych(230v).

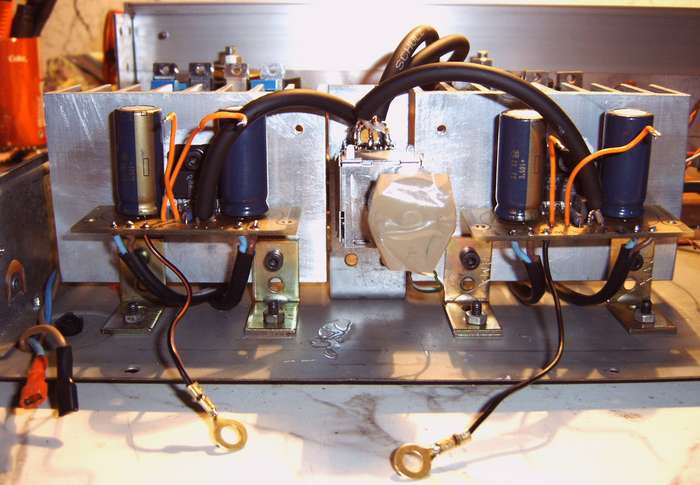

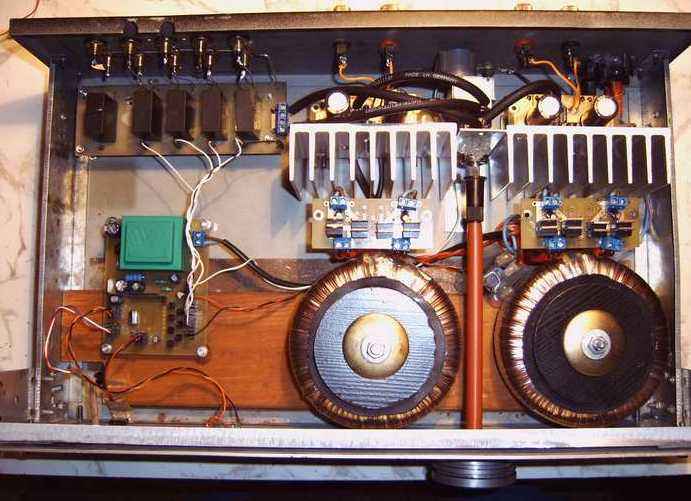

Zdjecia wnetrza:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gregin]

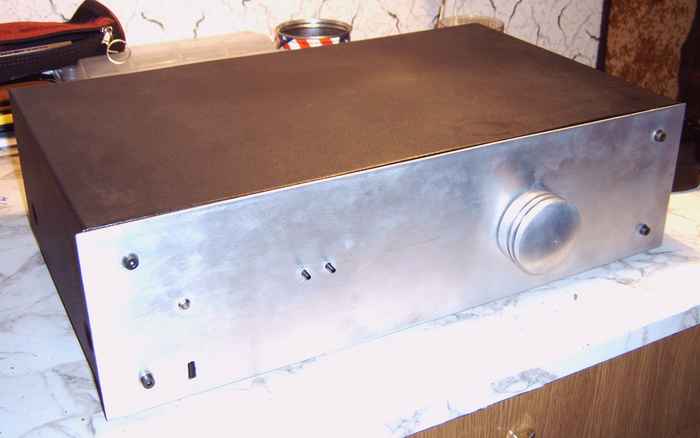

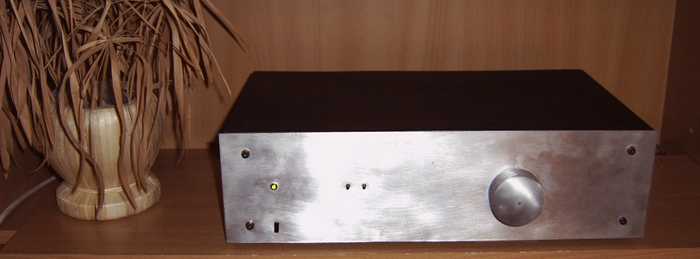

I z zewnatrz:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

Karmaj, 1 Lip 2006, 01:06



>No właśnie. Nie wiadomo czy kubedes pisze o jednym mostku czy o jednej płytce zasilacza.



Mój błąd. Oczywiście podwójny mostek na jednej płytce.

Jeszcze raz dzięki za pomoc.



pozdrawiam

k.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelb]

W związku z tym, że mam na ukończeniu clona na 3886 (wg. schematu Veterana -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) mam kilka lamerskich pytań do znających się na rzeczy.

1. czy na wyjściu (C9) może być zwykły kondensator MKT 100nf/100V (takie same umiesciłem w zasilaniu w miejscu oznaczonym C5 i C6),

2. ile zwojów i jakiej grubości drutem powinna być nawinięta cewka L1,

3. jaką zastosować pojemność na wejściu, jaki wpływ na dzwięk może mieć zastosowanie elektrolitu w tym miejscu (MKP o pojemności 4,7 uf i rastrze 7mm są trudno dostępne),

4. jaki rezystor na wejściu (narazie mam wlutowane 220R) gdy końcówka będzie sterowana z preout amlitunera, którego parametry wg. producenta to 2V/1,2kOHM.



narazie tyle.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

C9 może być chyba MKT, ale zwykle daje się tam ceramiczne.

Cewka na rezytorze 10ohm/2W, drutem ok 1mm, około 10 zw - nie wiem dokładnie. Cewka jest przylutowana równolegle do wyprowadzeń rezystora, co nie jest pokazane na schemacie.

Na wejściu od ok. 2.2uF MKT/MKP lub dobry elektrolit 10-100uF, minusem do R1.

Typ rezystora - hnm zwykle był tu jakiś dobry węglowy Rikken/Caddock, myślę że jak dasz zwykły węglowy lub metalizowany nic się nie stanie, możesz spróbować też bez niego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelb]

C9 autor schematu podaje 220nf (na nowszym schemacie 100nf) - czy są takie wielkie ceramiczne?

Czy rezystor 10 ohm jest konieczny? Na schemacie rzeczywiscie nic takiego nie ma za to na płytce jest narysowane coś więcej niż ceweczka, na zdjęciu na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) jest tylko cewka, przynajmniej tak mi się wydaje.

R1 mam tak jak na schemacie 220R zwykły metalizowany 1% za parę groszy, czy wartośc tego rezystora ma jakiś wpływ na dopasowanie wejścia do źródła, którym będzie napędzany wzmacnoiacz (o parametrach jak podałem wczesniej)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Zerkos]

Na wejście wstaw najlepjej jakiś kondensator MKP je sli nie masz takiego, to chciaż 2,2 uF. Naprawdę od niego zależy jakość jeśli chodzi o równomiernie rozłożone pasmo i mikrodetale.

Chociaż Ty robisz tą wersję GainClone o niższej jakości, tą z większymi zabezpieczeniami, więc to odczucie " muzycznej atmosfery" i tak będzie mnjejsze.

Wywal chociaż jak mowi poprzednik ten rezystor wyjściowy i zastosój samą cewkę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kameleon]

Cewkę (powietrzną) nawiń drutem (srebrzanka) 1mm

ok 9-10 zwojów (najlepiej na na wiertle 8mm) -oczywiście potem ściągnij z wiertła :-))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelb]

Heh, dobre z tym wiertłem, a jakie ma być - do drewna czy widiowe - aż takim amatorem nie jestem, chociaż swoją drogą ciekawe jak by grał z cewką z rdzeniem z wiertła...GC ponoć jest podatny na różne czary sprawiające, że ten mizerny scalak osiąga pułap hi-endu za kilka kzł ;).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michu01]

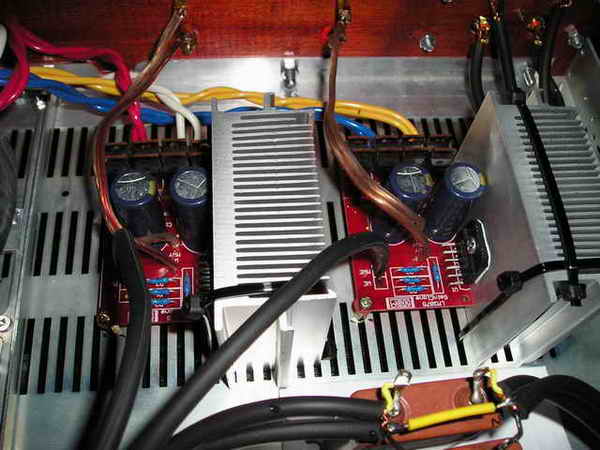

Po prawie pół roku słchania clona w prowizorycznym pudle, zrobiłem cos w miarę wyglądającego. Obudowa powstała przy okazji remontu mieszkania z odpadków profili aluminiowych, dechy mahoniowej oraz staruszka tunera diory za 10zł z Allegro. Wszystko poskręcane, wiercone i cięte szczerbatym brzeszczotem i wkrętarką praktycznie "na kolanie". Przekonałem się że zrobienie obudowy bez choćby imadła i kawalka blatu to jest cieżka i wkurzająca praca. Clon na płytkach DeToma z trafem z toroidy.pl 4x22V. W miejsce olejaków planuję w przyszłości wstawić jakiegoś pre. (lampa lub OPA627). Selektor przełącza sygnał z dwóch źródeł. potencjometr to czarny alps. I tyle... gra i to całkiem całkiem. Oczywiście nie obyło się bez chwili niepewności poniewaz okazało się że obudowy olejaków trzeba od siebie izolować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomala53]

Witam

Mam pytanie do Wielkich tego tematu. Posiadam Premium kit dual mono od Petera a także okablowanie Cardasa oraz Vampire lecz mam trafo 400VA 2x24 z pogrubionym uzwojeniem na wtórnym i chcę przewody wtórne rozgałęzić na dwa przewody 4x24 jaki przewód zastosowac ,chodzi mi o jakość przewodu a także o grubość

Trafo jest w w odrzielnej komorze , a czy mostki lepiej jeśli są oddzielone od trafa ścianki obudowy mam grubości 8 mm

Z góry dzieki za podpowiedz to mój pierwszy GC

Tomek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[digi58]

Witam najlepiej tym samym drutem jaki jest nawiniety na trafie



pz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[foni]

pawelb



U mnie 3886 jest zbudowany na identycznych elementach jak 3875. Naturalnie plus obwód mute. Wg mnie gra rewelacyjnie, a ponieważ mam cały czas możliwość odsłuchiwania go w stosunku do 3875 to mówię w oparciu o odsłucy a nie bajkopisanie.

Nie ma konda na wejściu, ani wyjściu. Żadna cewka i takie tam.



Narazie gra na Elpodach ale w pudełku czekają caddocki i rikeny i już mnie strasznie palce swędzą..... może jutro zdąże.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelb]

Nie wątpię, że bez kondensatora na wejściu jest dobrze, może i najlepiej, ale dla mnie poza brzmieniem bardzo ważne jest również bezpieczeństwo wzmacniacza, amlitunera i kolumn, dla tego chciałbym się w możliwie najlepszy sposób ustrzec przed stałą składową na wejsciu i wyjsciu czy wzbudzaniem nawet kosztem minimalnej degradacji brzmienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomala53]

Witam

Mam pytanko wlaśnie rozmieszczam elementy w obudowie i mam wątpliwość

czy odcinki 11 -to centymetrowe Cardasa od mostków do płytki nie są za długie





Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stefanB]

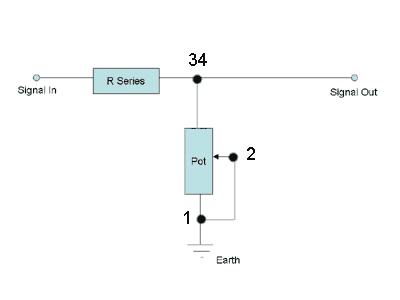

Shunt Potentiometer Volume Control

R=90% pot (log)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Przegladalem dzisiaj moje nieskonczone druki i przysiadlem do klona Concentry Jeffa Rowlanda. Calosc opiera sie na polaczonych rownolegle - mostkowo 6 ukladach LM3886. Recenzje wzmacniacza sa bardzo dobre.

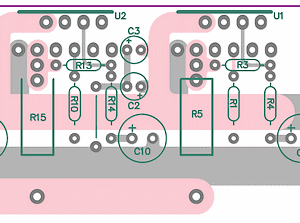

Do rzeczy ;) mam prawie skonczona plytke drukowana pod te konstrukcje (dodam do niej jeszcze zasilacz) z tym, ze zamiast LM3886 zanjduja sie na niej LM3875. Powstalby wiec dosyc mocny GC.



Troche informacji:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jeden kanal skladalby sie z dwoch plytek. Dolna z zasilaczem i gorna z samymi LM3875 (po trzy na warstwe). Mozilwosc dowolnej konfiguracji (ilosc uzytych wzmacniaczy, ...).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

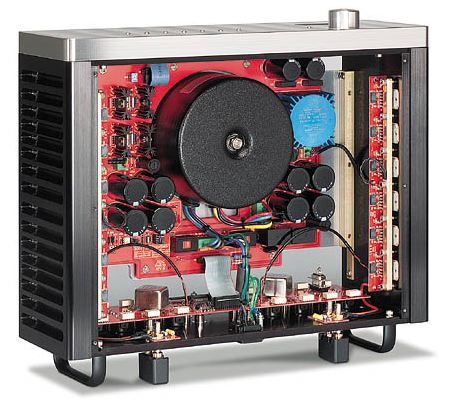

Jeszcze fotki oryginalu...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dodo]

w przypadku 3886 jest AN Nationala do wersji równoległej i mostkowej ( wartości rezystorów )

W przypadku LM 3875 jakie wartości rezystorów kształtujących wzmocnienie ?

próbowałem wersji równoległej na 2 płytkach PD z 22k MK132 (0,1%) i 680r riken ( rozrzut tol 0,25%) i brzmiało to gorzej niż wersja 1 chip na kanał .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

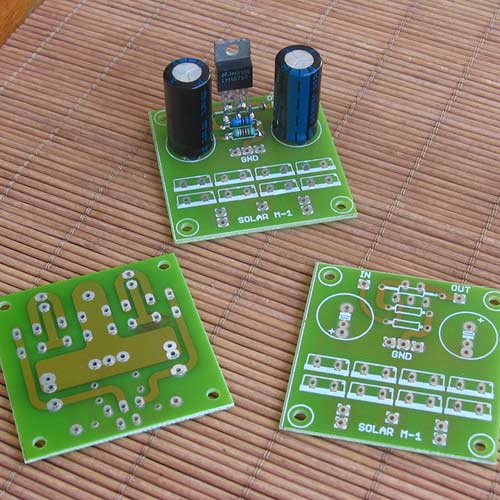

...po dlugiej przerwie zrobilem sobie plyteczki pod 1875.. tylko z lutowaniem bede musial jeszcze poczekac :( sesja mi sie przedluza ... plyteczki maja 50x50mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

>>Mam pytanko wlaśnie rozmieszczam elementy w obudowie i mam wątpliwość

czy odcinki 11 -to centymetrowe Cardasa od mostków do płytki nie są za długie<



Ja u siebie uzywam odcinki 60 CM i nie ma problemu (umbilical cable w CEC TL0 ma 3M i tez nie ma problemu)



Wersja rownolegla gra gorzej niz pojedynczy chip i juz dawno zaniechalem jej uzywania. Warta uwagi jest jednak kofiguracja w mostku: dalej jest zachowana jakosc pojedynczego chipu z wiekszym wypelnieniem srednicy i wieksza dynamika.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

A taka fajna plytka wyszla... ;) Peter, pod jakim wzgledem gorsza (mowa o rownoleglej)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Mniej finezji w dzwieku: mniejsza bezposredniosc przekazu, mniej powietrza, gorsza gradacja basu, choc pozornie lepsza kontrola. Oczywiscie nie so wielkie roznice, a raczej subtelne. Kilka razy mialem zamowienie na Integre z LM4780 w wersji rownoleglej i klient byl zawsze zadowolony.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Byc moze taka plytka by sie swietnie nadawala na wzmacniacz do subwoofera, nie widze powodu aby nie sprobowac. ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Albo trzy układy na biegun to może już być za dużo i dwa wystarczą...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
