GAINCLONE

[kolczas]

Muzg

To preamp mini na lampie 6N16B. Nawet za bardzo jak gra bo go zbudowałem na potrzeby tegoż Gainclona. Ta oliwkowa płytka to zasilanie preampa tj. żarzenie i powielacz napięcia. Pod płytką trafo toroidy 6,5V i 14V. Płytkę sam trawiłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolczas]

Oliwkowa płytka na zdjęciu kilka postów wyżej. Ale ten preamp nie ma wpływu na warkot z PA100 bo ten warczy od razu nawet gdy lampa jest zimna. Acha sygnał najpierw idzie na przełącznik ALPS potem na potencjometr potem na preamp, potem po przejściu przez kondensatory 830nF (Jansen i ruski) wchodzi na płytki z LM3886.

[tomq88]

kolczas, Może winą jest sposób prowadzenia kabli? Bo z tgo co mi mowiono/pisano, to powinny one biegnac w jednej plaszczyznie.



Pozdrawiam.

[kolczas]

Że co? Które kable i w płaszczyźnie jakiej? Płaszczyźnie równoległej do czego. I w ogóle dlaczego?

[artw]

a puszczony bez preampa tylko przez potencjometr też warczy?

[artw]

a puszczony bez preampa tylko przez potencjometr też warczy?

[loszmi]

Kolczas mi szeleściło przez zasilacz.

Gdy zmieniłem kondensatory w zasilaniu mam taką cisze, że jak nie popatrzę na lampkę włącznika (z tyłu), to nie wiem, że wzmak jest włączony.

[kolczas]

Udało się PA 100 działa. Znalazłem przyczynę warczenia. Na zdjęciu zamieszczonym przez arturp płytki połączone są ze sobą drutem na masie, minusie, plusie i sygnale. U mnie było inaczej każda płytka miała indywidualne druty łączące do płytki zasilania i punktu masy. Wystarczyło że podlutowałem drucik 7 cm długi pomiędzy masami obu płytek a warkot ucichł 10-cio krotnie (jeszcze coś szumiało i z lekka popierdywało co 3 sekundy). Połączyłem plusy między płytkami i warkot znikł - cisza. W życiu był nie pomyślał że takie drobne różnice w długości połączeń mogą nieść takie skutki.

[BoryssyroB]

Drodzy Koledzy.

Mój GC już zachwyca. Nie mam ochoty na żąglerke elektrolitami - jest dobrze.

Czas na pre lampowe, ale które?

Doradzcie coś laikowi :-)

"Które pre się sprawdzi" ;-)

[loszmi]

Ja składam Barszczyka (Pre 3), ale może byśmy zrobili płytki pod pre mini i to jeszcze na małej lampie?



W odpowiednim temacie jednak nikt się moim wpisem nie zainteresował ;-)

[baksik00]

Mialem pre mini i z GC sie nie zgrało niestety.

[BoryssyroB]

Autor do GC poleca pre 1/2.



Jak po naszemu nazywają się te podstawki ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Można gdzieś je dostać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baksik00]

Chodziło mi o pre z tego wątku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



U mnie po za poprawą na basie same minusy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BoryssyroB]

Nie no wiem, że Pre Mini z audiotonu.

Tam nie ma stabilizacji żarzenia - a to może choć nie musi być problem. ;-)

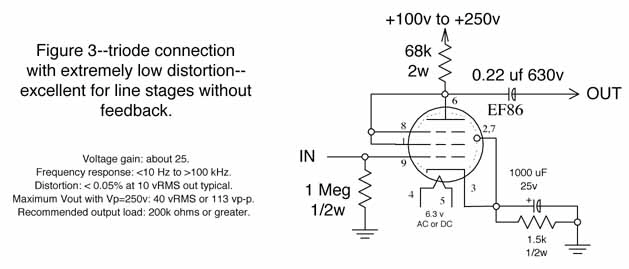

Wykonam to co na obrazku.

prościej się nie da.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dst89]

Od dłuższego czasu bawię się z kostką LM3886.

Najpierw zbudowałem na niej Gainclona ale jego brzmienie mi nie odpowiadało i przekształciłem go na normalne końcówki mocy.

Aktualnie mój wzmacniacz wygląda następująco: trafo 300VA 2x22V (wykonanie audio), pojedynczy mostek na szybkich diodach zbocznikowanych kondami MKT 22n. Za tym na każdej gałęzi zasilania szeregowo rezystor 0,15R i bateria 6 kondensatorów o pojemnośći 7000uF zbocznikowane 3,3uF MKP. Przy LMach Elna silmic II 220uF, sprzężenie zwrotne 22x.

Taka konfiguracja daje najlepsze brzmienie jakie mi się udało wydobyć z LMa. Przede wszystkim dźwięk nie jest odchudzony jak to ma miejsce z małymi pojemnościami w zasilaczu. Mimo, że napędzam nim prądożerne 4 Ohmowe kolumny wzmacniacz gra dynamicznie i szczegółowo. Buduje solidną stereofonię wypełniając cały pokój dzwiękiem. Bas jest naprawdę solidny, średnie brzmią miękko i naturalnie jedynie co mi się nie podoba to wysokie tony co prawda szczegółowe ale za ostre...

I tutaj rodzi się pytanie co jeszcze zmienić aby wysokie brzmiały trochę miękcej?

Może zamiast metalizowanych rezystorów Vishay/Dale dać coś innego?

[arturp]

aby zmiękczyc góre pomyśl o preampie lampowym z kondensatorami papierowo-olejowymi w torze

PS

Co robi ten rezystor R15 w zasilaniu ?

[dst89]

ten rezystor razem z pojemnością filtrującą tworzy filtr dolnoprzepustowy o fc ok 150Hz

wpływ na brzmienie jaknajbardziej pozytywny.

[emasik]

Witam zmontowałem gainclona i mam taki problem ze po podłączeniu do sieci wywalają się bezpieczniki zrobione jest według tego schematu... chodzi o bezpieczniki "B" co może być powodem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krawiec]

Wywal te bezpieczniki ( B ) pomiedzy mostkami a ukladem i uzyj tylko bezpiecznika B1 i sprawdz LM-a czy czasem nie dostal po dupie jak wywalilo jeden bezpiecznik.

[emasik]

A nie uwazasz ze po wywaleniu tych bezpiecznikow moge pozegnac sie z calym ukladem?

[Krawiec]

A jak wywalilo tobie jeden bezpiecznik B to masa juz nie byla masa i poszlo napiecie, miales podlaczone glosniki w momencie kiedy wywalilo B.

Ja zawsze stosuje bezpieczniki przed trafem i nigdy w zyciu nie bylo problemow nie tylko w sprzecie audio, tez w elektronice przemyslowej ktora projektujemy i produkujemy

Jak cos sie stanie, pojdzie jakies zwarcie itp. to bezpiecznik odlacza cale urzadzenie a nie tylko jakas jego czesc.

[emasik]

Po podłączeniu wywalały obydwa B od razu. Nie było podłączonych głośników ani urządzenia wejściowego.

[Krawiec]

A to oba wywalilo, myslalem ze jeden padl ( moja wina zle doczytalem ;-) ) no jak oba naraz poszly to ok, w takim razie zwieksz ich moc.

[loszmi]

Ja miałem tak samo.



Bezpieczniki w tym miejscu to wada konstrukcyjna, błąd w sztuce, kosztujący często spalone głośniki. Wstaw tam zworki i bezpiecznik daj na pierwotnym. Najlepiej daj jeszcze soft start:



Ja używam ten:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ale mają tez prostsze i tańsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

A jakiej wartosci te bezpieczniki ? Moze zamiast wstawiac większe warto najpierw sprawdzic czy nie ma zwarcia .

[neodom]

Dawanie fuse za trafem jest bez sensu . Jest nawet grozne. Loszmi , gra Ci TEN gc ?

[arturp]

Przy okazji . U mnie nie było bezpieczników za trafem tylko przed . Zrobiłem lekkie zwarcie i doszło do spalenia dwóch z ośmiu 10A diód prostowniczych , które sie tak rozgrzały ,że sie cyna stopiła . A bezpiecznik na trafie ani drgnął . W sumie i tak prąd szedł tylko na jedna gałąź zasilania bo drugi mostek działał. Wprawdzie LM-y wytrzymały ale co sie wkurzyłem ,,to bezcenne " . Innymi słowy - nie zawsze bezpieczniki za trafem są niewskazane .

[emasik]

Posłuchałem was i usunelem bezpieczniki LMy poszly w powietrze a na biorku mialem ognisko.

[Krawiec]

Podeslij mi fotki twojej calej aplikacji bo cos musisz miec nie tak ze wczesniej wywalalo tobie bezpieczniki a teraz uklad poszedl z dymem, gdyby wszystko bylo ok i LM w 100% sprawny to wszystko dzialaloby nawet bez bezpicznikow.

Mojego maila znajdziesz "O mnie"

[loszmi]

A purystyczny GC od Neodoma, który jest obecnie u mnie bardzo mi się podoba.



Bardzo szerokie ma pasmo, szczególnie górę. Skromny nie napchany środek i ładny bas. W deathmetalu jest bardzo czytelnie, z powerem, ale nie ma bałaganum. Blasty w nowym Behemocie zabijają.

Nowy Stańko lekko za brudny i suchy (w porównaniu z prototypem PA100) ale to taka płyta. Dla porównania Soha II + Bayerdynamic 880 - ślina z trąbki wybiła mi oko ;-)

Chris Izaak fantastyczny.



Wzmak jest bardzo szczegółowy, w kinie domowym pokazuje wszystko co zawiera ścieżka, ale bez bałaganu. Wszystko poukładane.



Po przejściu z PA100 muszę się przyzwyczaić, ale wzmak strasznie mi się podoba. Z moimi Totem Mite robi co chce na 1/5 potka.
