GAINCLONE

[Orion-Tom]

Witam

Czy potencjometr precyzyjny drutowy nadaje się do regulacji siły głosu?

[Molibden]

Drutowy? A jaką to będzie mieć rezystancję? Pewnie kilkaset omów. To nie pasuje bo ma za małą imperdancję w stos. do źródła - nie będzie dopadowania. Lepiej od razu dać potencjometr 2x50-100k/B z ceramiczną scieżką oporową.

[Ptyś]

Witam!



Zabieram się do składania klona (PD Premium).

Poradźcie, jakie przewody najlepiej zastosować. Czy stosować jeden rodzaj, czy inny do podłączenia gniazd głośnikowych, a inny gniazd sygnałowych? Połączenia będą bardzo krótkie, więc można użyć czegoś bardziej egzotycznego :).



Czy ktoś może stosował w Gainclonie okablowanie Sonus Oliwa?



Pozdrawiam

Ptyś

[antos]

Witam. Przesyłka z kondensatorami dotarła i oczywiście już pozamieniałem Panasoniki i BG N miejscami.

czyli BG N przy czipie , Panasoniki przy mostkach.

kondensatory BG 4,7uF przy mostkach z moimi głosnikami okazały nie wystarczające , więc tym czasowo włożyłem tanie Samwha 4700uF 4szt. co prawda dzwięk baaaardzo stracił na jakości ale miał tą zaletę że się nie przesterowywał.



Czytałem że swieżo włożone BG N podobno nie oddają wszystkich walorów, potrzeba na to ok 2 tyg.

Jednak ja juz jestem zadowolony z tej zamiany. Poprawa jest słyszalna natychmiast po włączeniu. Okazało się że pojemność 4x 1500uF przy mostku jest w zupełności wystaczająca, narazie nie słyszę nic przesterów czy kompresji dzwięku.

dzwięk jest wyraznie czystszy i mniej natarczywy, zwłaszcza bas nabrał siły stracił też nieco na ilości która była chwilami męcząca, na wysokich nic nie syczy i nie kłuje w uszy. Średnica piękna.

Coż dodać .....może jeszcze BG na mostku? już mnie kusi ....ale te masakryczne ceny :-)

[Peter Daniel]

Jak zapewne wiecie, caly cas cos buduje, i tu zamieszczam link do mojej najnowszej kreacji: zanim jeszcze go zbudowalem, byl juz sprzedany:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Mam cicha nadzieje ze do mnie juz nie wroci ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Kurcze fajne drewniane boczki! nic to dzis rano jak tylko odespię nocną zmiane ide do Castoramy podocinać sobie deseczki na wymiar:):)

[Ptyś]

>Peter Daniel



Piękne klocuszki :)



Przy okazji mam pytanie.



Chciałbym umieścić transformator tak jak we wzmacniaczu w drewnianej sześciennej obudowie, ale obawiam się, czy tak umieszczony nie będzie miał negatywnego wpływu na elektronikę.



Jak to wyglądą w rzeczywistości?



Pozdrawiam

Ptyś

[pkrecz]

Czy ktoś próbował łączyć GC z VAL E10 wzmacniaczem słuchawkowym, który pełniłby rolę przedwzmacniacza ? Jeżeli ktoś ma doświadczenia w tym zakresie, to bardzo proszę o opinie.

Pozdrawiam.

[lucasd]

toroidy promieniuja podobnoz glownie w gore nie na boki, chyba ze ktos mnie skoryguje

[Piotreq23]

Trafa ekranuje się, owijając je po boku miedzianą blachą połączoną elektrycznie z masą obudowy. Masę łączymy w jednym punkcie obudowy i wszystko. Drewno+ elektronika nie są szczególnie polecane z wielu względów, ale wiadomo, że łatwość obróbki drewna i specyficzny wygląd polakierowanej obudowy dla nie których jest cool :)

Ja póki co, drewna używam tylko do kolumn i nic więcej. Na obudowę do clona niezłym materiałem jest aluminium i miedź.



Konstrukcje Petera to prawdziwe dzieła sztuki i fajnie jest popatrzeć jak z tak prostej konstrukcji można stworzyć element audio z bardzo efektownym wyglądem i wspaniałym brzmieniem.

[Ptyś]

Obudowę będę robił z aluminium. Miałem wizję obudowy-kostki i chciałem umieścić elektronikę nad trafo.

Nie znam się na tym, ale podświadomie czuję ;), że takie rozwiązanie nie jest dobre. Ze względu na koszty nie mogę zrobić dodatkowego prototypu, aby sprawdzić.



Z drugiej strony, nie sądze, aby Peter zastosował takie rozwiązanie, jeżeli miało by negatywny wpływ.

Czekam na jego odpowiedź, która rozwieje wątpliwości :).



Pozdrawiam

Ptyś

[Barman]

przedziel komore na pół - oddziel trafo od elektroniki scianką z aluminium i podłącz ja do masy powinno zminimalizowac wpływ transfotmatora na elektronike



ps... prototyp morzesz zrobić z laminatu aby sprawdzic czy bedzie wystarczajace separowanie zakłóceń z trafa od elektroniki

[Gotomik]

W moim GC, trafo (250VA) jest od płytek dosłownie 10 cm. i nie zauważyłem żadnego brumienia czy czegoś tam magicznego. Natomiast ważnejszą sprawą jest dobre ekranowanie całości (bardziej samych płytek) przed wpływem fal elektromagnetycznych innych traf czy czegoś tam. Sam sprawdziełem to, ponieważ w GC używam lampowego preampa 2xE88CC i 2x5963 i jego trafo (E-I) strasznie sieje (oba urządzenia stoją ok. 50cm od siebie). Co prawda oba są zrobione na kawałku MDF i bez obudowy (nawet tej najprostszej).

[pkrecz]

>Gotomik

Jak wypada połączenie preama lampowego na 2xE88CC i 2x5963 z Gainclone ? Masz może jakiś link do schematu tego preampa ? Dzięki.

[Gotomik]

---> Pkrecz



Otóż mój GC grał:



1) jako integra (Noble 2x50K) i był bardzo fajnym wzmacniaczem - stereofonia (tudzież przestrzeń) git majonez!!! Wysokie troszke za chirurgiczne, dla mnie troszke natarczywe, średnica i dół były na dobrym poziomie.



2) jako końcówka z preampem (lampy jak podałem wcześniej) i to jest to, dla mnie kompromis między lampą a tranzystorem - taka mała hybryda - najbardziej to mi się w tym połączeniu podoba średnica, wysokich akurat, choc może troszke zgineło, ale i tak mi się podoba, dół został nieco uwypuklony. Preamp nie wnosi w układ ŻADNEGO DOSŁOWNIE ŻADNEGO bruumu ni szumów (montaż na pcb). Cisza w głośnikach abosolutna.



Dla mnie to zestawienie najlepsze, choć ten preamp to nie konstrukcja najwyższych (czytaj: Hi-End) lotów. Ale za tą kase, nie mi więcej nie potrzeba. Acha preamp również chodzi przede wszystkim jako wzmak słuchawkowy (wyjście na końcówkę zrobione na dzielniku)

[Gotomik]

W tym miejcu chciałbym podziękować autorowi tych projektów, ponieważ On natchnął mnie na konstrukcje lampowe i był doradcą podczas tworzenia.









Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

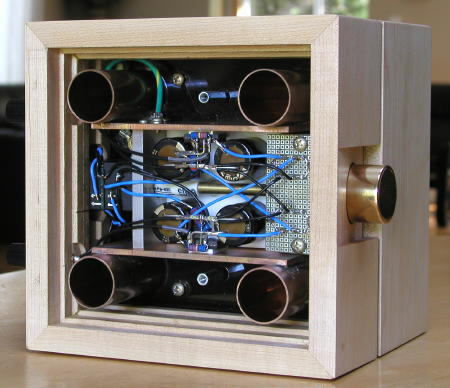

>>Chciałbym umieścić transformator tak jak we wzmacniaczu w drewnianej sześciennej obudowie, ale obawiam się, czy tak umieszczony nie będzie miał negatywnego wpływu na elektronikę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Ja bym się jednak zawsze starał umieszczać elektronikę jak najdalej od trafa.

[DeTom]

Będe zamawiał trochę rezystorów z Elpodu m.in. do GC. Rezystory 0.1% 25ppm wartości jak na klasycznym schemacie. Jeśli ktoś chce się dołączyć to proszę dać znać. Oceniam koszt 4 szt. na jakieś 5zł.

[piter z]

a ja tak myśle i myśle i ostatnio doszłem do wniosku że te różnice w graniu clonów w różnych obudowach wynikają zapewne i różnego chłodzenia i temteratury kości - jeżeli się myle to nich mnie ktoś poprawi - ale nigdzie niewidziałem aby ktoś wmiare dokładnie wyliczał w jakiej temperaturze pracuje jego GC a to robi na 100 % dużo

[umberto]

No dobra,zwariowałem do końca .Mój clon napedza takie cuś:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Z topicu mozna się dowiedzieć szczegółów.Inspiracja-nero 125 acuhorna

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[msfalcon]

Witam, płytki odebrałem w piątek, za chwilę idę wysłać i na jutro już powinniście mieć:)

A wyglądają tak jak na załączonym zdjęciu - niestety jakoś ograniczona 50kb, w dodatku by zmieścić się w tej wartości z w miarę małą stratą powodowaną przez kompresję jpg, musiałem wyciąć tło:/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

>DeTom

Ja poproszę rezystory do klasycznego GC - ilość na 2 kanały.

Szczegóły płatności na priva proszę.





Beardini

[foni]

>DeTOM



Wysłałem maila.

[Piotreq23]

>DeTom

Ja również dołączam się do zamówienia na elpod'y. Wezmę dwa komplety do GC (16szt) Info na e-mail

[DeTom]

Jeszcze jedno bo o tym nie pisałem rezystory będą typu RWE 0411 czyli 0,5W.

[aka63]

No poczytałem o tym Gainclonie i chcę zbudować takie cudo. Kto w Krakowie sprzeda mi rezystoey , kond ew. płytkę? Ofertu na priva [email protected]. Jestem zainteresowany tymi z najwyzszej półki

[PiotrekGd1]

Panowie>Mam 4 szt.LM3886 i zastanawiam sie czy zrobić układ symetryczny czy równoległy.Kolumienki mam 8ohm 83db efektywnosći.Może ktos popełnił te układy i ma doswiadczenia co lepiej zagra równoległe połaczenie LM czy symetryczne?

[ChUmI]

PiotrekGd1

[Irex]

DeTom ja również byłbym chętny na komplet rezystorków do klasycznego GC tzn. do dwóch kanałów. Odpisz na [email protected] jeśli aktualne. Pozdrawiam.
