PHONO STAGE MM MC - wersja forumowa

ahaja

Przez ahaja ,
w Analog

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    burz Stały bywalec

    burz

    Opublikowano
    Opublikowano

    polutowałem, podłączyłem (na desce) i ruszyło od pierwszego odpalenia.

    napięcie 2x12V, na dzień dobry taniutki NE5532P, potem zamianka na LME49720 w metalowej obudowie TO-9. Gain 45, R Loading 35k (wkładka Grado). Jest pięknie.

    PIĘKNIE!!!

    Mija 9 godzina, a ja nie mogę oderwać się od słuchania kolejnych płyt...

    Ahaja, dzięki!

    Lubię to Lubię to ×
    ahaja Kompan

    ahaja

    Opublikowano
    • Autor
    Opublikowano

    :-)

    Cieszy mnie to. Niech gra długo i płyt przybywa.



    Do Gradulca możesz popróbować dać jeszcze mniejszą impedancję na wejściu: zapinasz wtedy kilka switchy jednocześnie od strony tych niskich wartości. Można tam zejść chyba ponizej 20k z tego co pamiętam ...



    K



    Ps. Co Wy z tymi deskami ... :-)

    Lubię to Lubię to ×

    PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

    binladen613 Nowicjusz

    binladen613

    Opublikowano
    Opublikowano

    Witam.

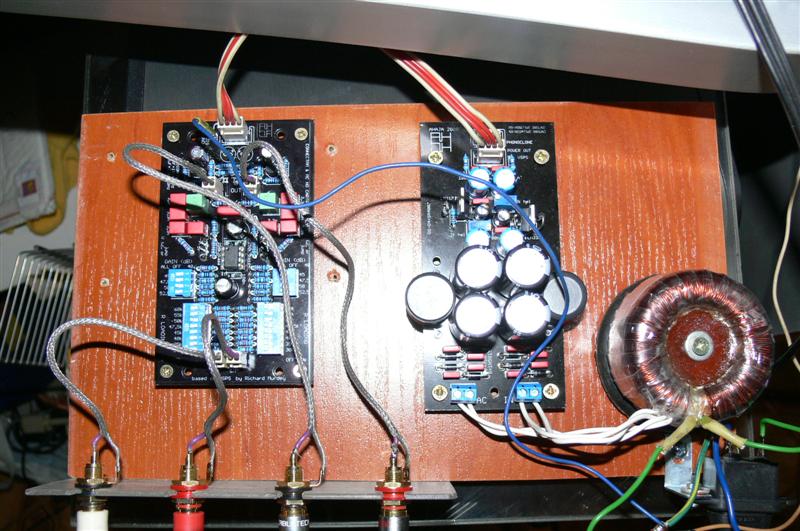

    Zamieszczam dwa zdjęcia do poprzedniego wpisu(oczywiście zmontowane na DESCE!!!)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-24941-100006663 1262129504_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    burz Stały bywalec

    burz

    Opublikowano
    Opublikowano

    no to ja też pokaże swoją deskę:)

    Wyjścia i wejścia (na fotce niewidoczne, bo odłączone) spięte są zwykłymi kabelkami z taśmy, takimi samymi jak widoczne zasilanie. Brumi śladowo, na poziomie przedwzmacniacza wbudowanego w ampli. Póki nie będę miał porządnej obudowy, podłączona do sprzętu i zasilania deska została zapakowana do tekturowego pudełka i ukryta pod sprzętem. Działa pięknie:)))

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    • 2 tygodnie później...
    McGyver Mentor

    McGyver

    Opublikowano
    Opublikowano

    bat73, 12 Sty 2010, 01:00



    >Czy ktoś podejmie się zorganizowania zamówienia grupowego na Galaxy Maggiorato ?



    Może tu coś znajdziesz:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    ahaja Kompan

    ahaja

    Opublikowano
    • Autor
    Opublikowano

    Wybrałem 2 rodzaje obudów z modusa. Jak przyjdą to wrzucę zdjęcia po montażu co i jak. W jednej PSU a w drugiej sekcje preampów.



    LME49860 HA to bardzo dobre kości. Wg mnie taki opa627 to neandertalczyk w porównaniu do nich ... ;-).



    >burz

    Te przewody od psu do pre dobrze jest skręcić ze sobą jak najmocniej. Tzn. prądowy z odpowiednim masowym.



    K

    Lubię to Lubię to ×

    PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    kilka osób pytało mnie o mój phono, w którym zastosowałem LME49860 i tak samo jak ahaja stwierdziłem, że ten LME jest świetny. Aplikację do wkładki MM zastosowałem wprost z noty katalogowej na str. 28 tego układu, natomiast zasilacz (który jest nie mniej ważny we wzmacniaczach phono) na układzie scalonym ze strony konstruktora VSPS - bardzo poprawne filtrowanie. Kondensatory w filtrze phono zastosowałem tylko sytrofleksy dobierane grubo poniżej 1%. Całość brzmi rewelacyjnie do tego stopnia, że nie mam ambicji do jakiejkolwiek zmiany. Tak więc też polecam LME.

    Lubię to Lubię to ×

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    conri Entuzjasta

    conri

    Opublikowano
    Opublikowano

    Po zdobyciu praktcznych umiejętności na forumowym Ahaj'owym Pre MMMC, i idąc dalej za ciosem, zamierzam polutowąć z sąsiedniej zakładki forumowego Gain Clona.

    Czy ktoś odsłuchiwał taką połaczoną kombinację . Jak sie ma sygnał z pre MMMC do potrzeb GC jeśli chodzi o wysterowanie.Czy może taki "mareiag" zagrać.?

    Lubię to Lubię to ×
    Pi_etro Poszukiwacz

    Pi_etro

    Opublikowano
    Opublikowano

    conri, ma szansę zagrać, ponieważ obie konstrukcje > GC i VSPS/Phonoclone, mają swoje korzenie w manufakturze 47 Labs (Gaincard i Phonocube). pomyśl i pasywce do regulacji głośności.

    pozdrawiam.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    ahaja Kompan

    ahaja

    Opublikowano
    • Autor
    Opublikowano

    >conri



    Taki set m in. u mnie cały czas pogrywa. GC lekko zmieniony ale zgrywa się to bardzo dobrze.

    Drabinka daje bardzo dużo. Nie warto z kolei inwestować w BGty.



    K

    Lubię to Lubię to ×

    PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

    conri Entuzjasta

    conri

    Opublikowano
    Opublikowano

    >>Ahaja

    Czy przy przełaczaniu selektorem nie bedzie słychac trzasków w głośnikach.

    Czy robić to przy Volume"0".A może sygnałowe większym rezystorem do masy,?

    Lubię to Lubię to ×
    ahaja Kompan

    ahaja

    Opublikowano
    • Autor
    Opublikowano

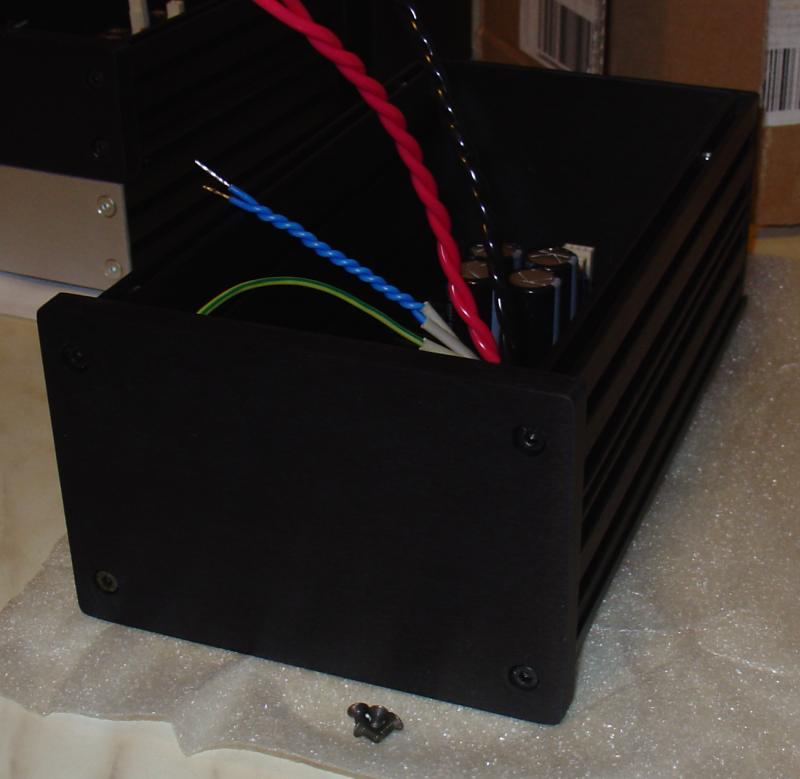

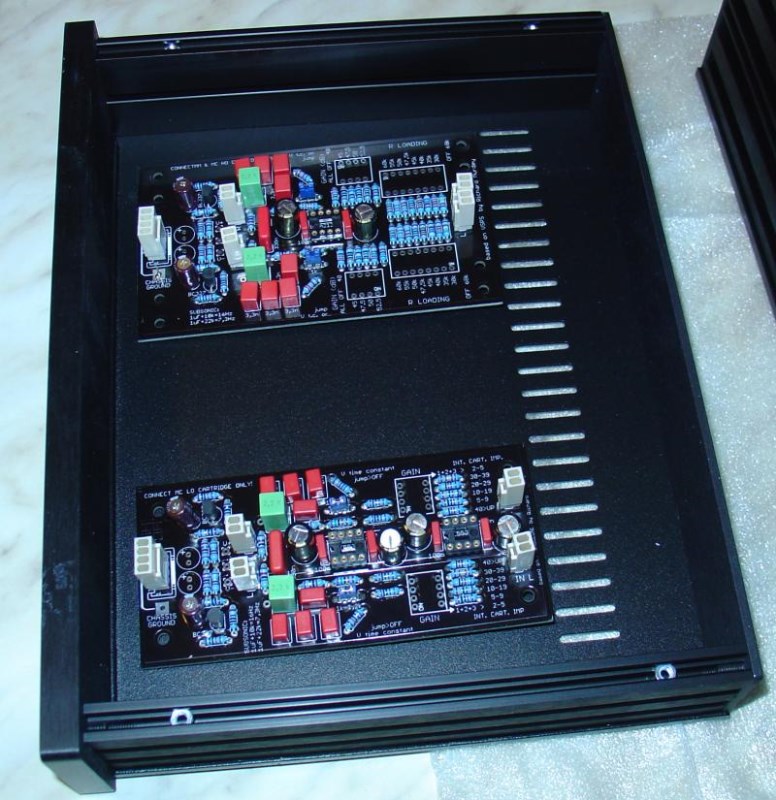

    Set w dwóch obudowach:

    osobno zasilacz , w drugiej sekcja preampów ...



    K

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-1494-100004684 1264022261_thumb.jpg

    post-1494-100004685 1264022261_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

    jac660 Entuzjasta

    jac660

    Opublikowano
    Opublikowano

    koledzy, mam trafo montowane do pcb i nie wiem jak to podłączyć. z jednej strony 2 pary uzwojeń mają oznaczenia 1,3 (para), z drugiej 2,4. jak tu prund zapiąć?

    pzdr

    j.

    Lubię to Lubię to ×
    gwene Rekrut

    gwene

    Opublikowano
    Opublikowano

    Witam



    Odstąpię po kosztach komplet z zamówienia (wersja z dławikami) ,zasilacz już złożony reszta tak jak przyszła pocztą . Sprzedaję z braku czasu na dokończenie projektu . Info na @



    Pozdrawiam

    gwene

    Lubię to Lubię to ×
    ahaja Kompan

    ahaja

    Opublikowano
    • Autor
    Opublikowano

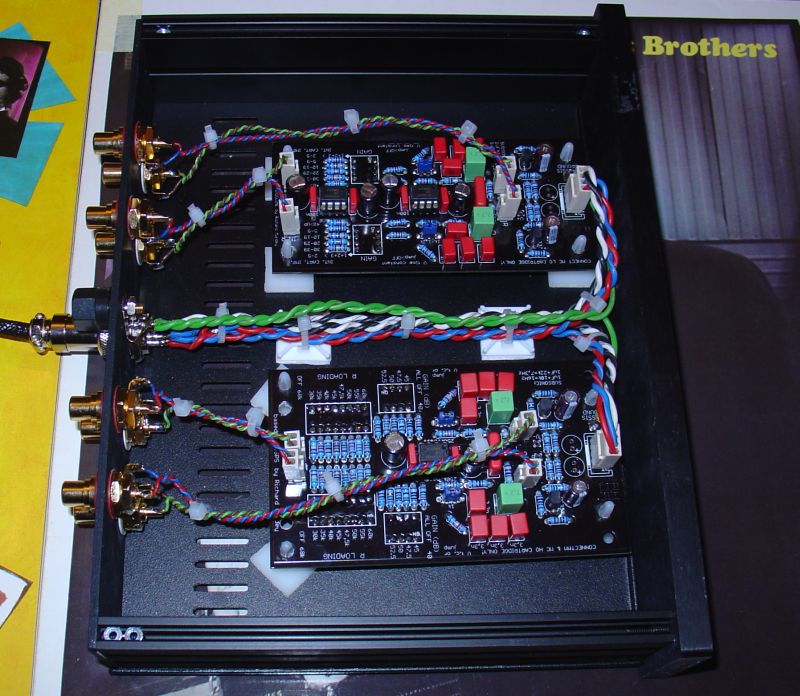

    ciąg dalszy ...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-1494-100004159 1264552427_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

    ahaja Kompan

    ahaja

    Opublikowano
    • Autor
    Opublikowano

    >jac660

    Daj zdjęcie albo symbole tego trafa ... Powinno mieć jakąś naklejkę z opisem ...

    K

    Lubię to Lubię to ×

    PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

    jac660 Entuzjasta

    jac660

    Opublikowano
    Opublikowano

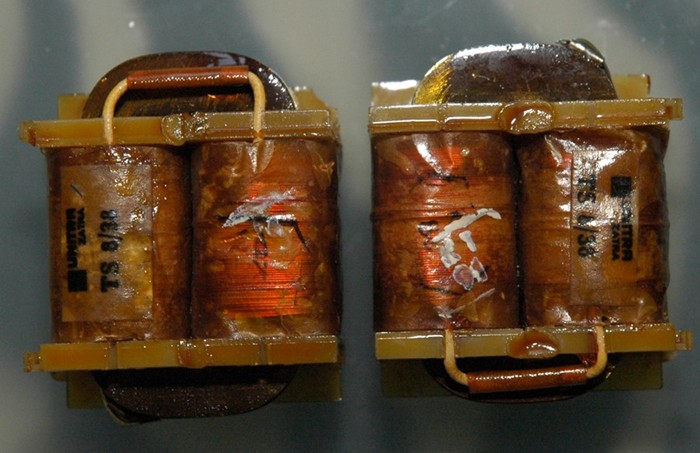

    ahaja



    proszę foty.



    btw, na pcb vsps-a jest napis subsonic... i jakieś wartości, czyto znaczy, że można ty zrobić filtr subsoniczny? jeśli tak to jak?

    pzdr

    j.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-20076-100004029 1264689078_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    conri Entuzjasta

    conri

    Opublikowano
    Opublikowano

    Pozostaje doświadczalnie

    Zmierz rezystancję i tam gdzie największa -do sieci

    Ale to na ryzyk(bez fizyka):)Ewentualnie najcieńszym nawijane uzwojenie.

    Lubię to Lubię to ×
