PHONO STAGE MM MC - wersja forumowa

[dino]

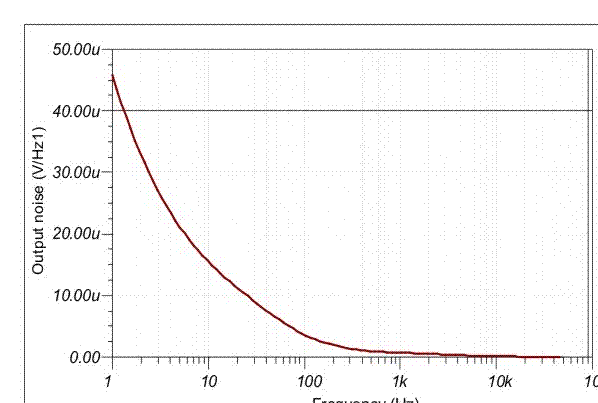

szumy wyjscia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dino]

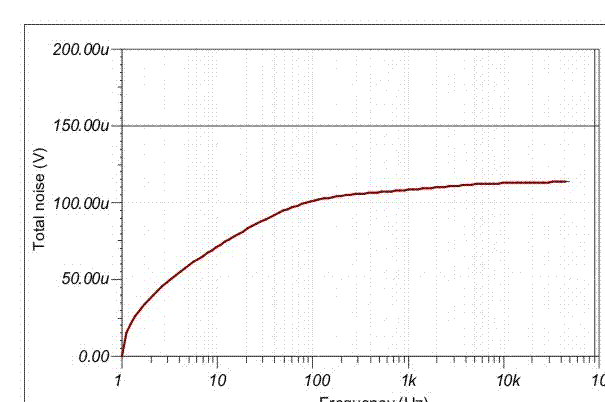

i szumy total

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dino]

Wiem ze OPA627 jest drogi ale można ew użyć AD797 (mówią, że ma bardziej analogowe brzmienie).

Ponieważ konstrukcja jest tania warto wydać kasę na scalaki i cieszyć się fajnym dźwiękiem.

Za 300 PLN kupisz podstawowego Projecta a tutaj za taka kasę bodziesz miał super pre.

[dino]

Jak ktoś chce mogę wysłać mailem plik w Tinie do symulacji VSPS (soft jest do ściągnięcia za darmo ze strony Ti.

Fajna zabawa (np można sprawdzać napięcia w poszczególnych punktach układu)

Oczywiście pamiętając, ze to symulacja.

[jac660]

witajcie, pomóżcie lamerowi!

odpaliłem VSPS-a i... tak jak u grzecha dym z kondów poszedł. oczywiście nic nie ustawiałem wcześniej :( przeczytałem wpis ahaji o ustawianiu napięć i nic z niego nie rozumiem. wytłumaczcie mi pls jak krowie na miedzy jak ustawić napięcia w PSU i w VSPS-ie.

pzdr.

[ahaja]

Hola.

Ustawianie napięć zasilających:

Zakładam, ze wszystkie elementy są wlutowane z naciskiem położonym na prawidłowe wlutowanie kondów elektrolitycznych !!!



1.Po podłączeniu trafa za pomocą potków wieloobrotowych ustawiamy napięcia wyjściowe na pcb PSU.

Miernik należy przyłożyć do np: + i PG (positive ground) lub - i NG (negative ground).

Jak spojrzycie na rysunek (a wcześniej na rysunek ścieżek na niej) to zobaczycie, ze masy obu gałęzi zasilania NIE ŁĄCZĄ SIĘ NA NIEJ ZE SOBĄ.

Następuje to dopiero na płytkach PRE.



2.Po ustawieniu napięć na pcb PSU należy połaczyć zasilacz z pcb preampów za pomocą wtyczki. Jeśli zastosujecie te złącza to nie pomylicie się bo nie można jej wsadzić do gniazda inaczej.

WAŻNE: nie pomylcie polaryzacji napięć ! Ma być tak jak na załączonym obrazku.

3 . Należy teraz sprawdzić czy są odpowiednie przejścia z pcb PSU do pcb PRE.



PCB PSU: PCB PRE

- > -

NG > NG

PG > PG

+ > +



Na płytkach pre są punkty lutownicze oznaczone jako: V+ ; G ; V- (na rysunku w czerwonej obwódce) . Na nich dokonujemy ostatnich korekcji napięcia posługując się używanymi wcześniej helitrimami z pcb PSU.



To w zasadzie wszystko.



K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

ok, ale JAK ustawia się napięcie na PSU, tego nie kumam... rozumiem gdzie przyłożyć końcówki miernika, ale nie wiem jak to regulować?

pzdr

[jac660]

ok, chyba właściwe pytanie brzmi: które to HELIMETRY, te ze śrubką?

[jac660]

ok, widzę, jest przy tym napisane "hel", zresztą to jedyny element regulowalny w psu. to se pogadałem :)



po zakupach zabieram się za regulacje, mam nadzieję, że nic się nie zjarało na amen...?

pzdr

[ahaja]

Dokładnie tak jak piszesz - te ze śrubkami ;-).

K

[jac660]

coś chyba jeden helimetr jest walnięty, bo drugi normalnie reaguje na regulację, a ten kręcę i kręcę i mogę przestawić napięcie tylko o ok. 0,5V. o co chodzi?

pzdr

[jac660]

dobra, napięcie udało się ustawić, ale nadal jestem w dupie :( podłączyłem do sprzętu i ... nic. nie ma sygnału z gramo, nic nie gra. OPA604AP. co mogłem spieprzyć?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

jeszcze, żeby nie było wątpliwości: sygnał z gramofonu oczywiście wychodzi, ale na wyjściu z vsps-a jest cisza (delikatny brum). HELP!

pzdr

[jac660]

i jeszcze jedno: ten element z radiatorem LM317 w PSU w jednym kanale strasznie się grzeje, aż parzy, a drugi zimny...?

[conri]

Zrób fotki 4ro pinowych złączek zasilania Z PSU I VSPS Najlepiej "szeregowo" położonych.

[conri]

Chyba nie jest tak jak Krzysztof opisał. Zielony pin przechodzi w biały,Ale słabe fotki , mogę się mylić.Połącz ol lewej patrzżc Trafo -PSU-Pre VSPS> ale nie "zakręcaj w lewo powrotnie"

V+ z PSU do + PRE

V- z PSU do - PRE

I masy GND podobnie

[jac660]

conri,

zasilanie jest połączone prawidłowo. jak położę płasko jedno za drugim, taśma się nie zagina, leci płasko.

pzdr

[jac660]

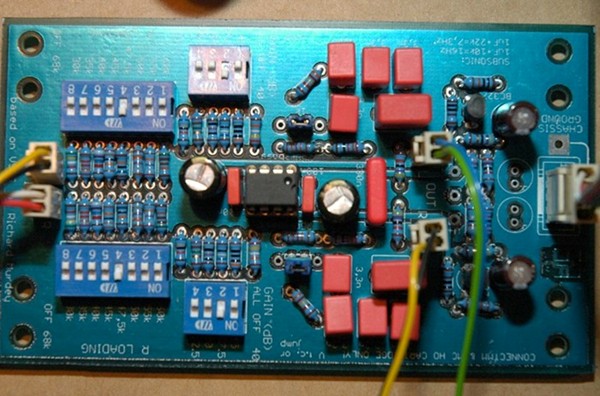

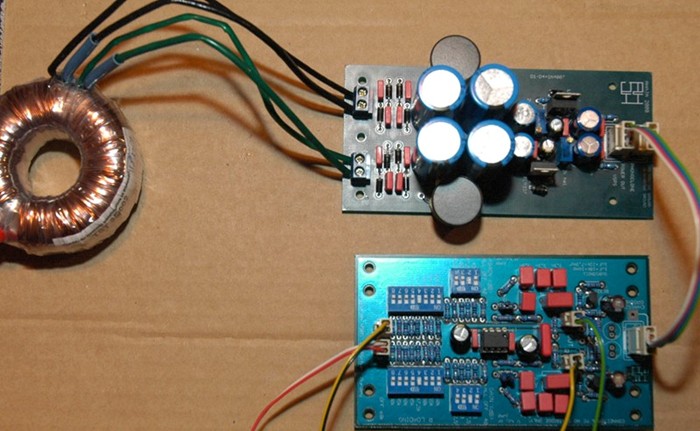

proszę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Elementy wszystkie na swoich miejscach zgodnie z nadrukiem na PCB.?

Zwróć uwagę na tranzystory w pre. 327 i 337 Takie same wizualnie ale inne -npn pnp

Podobnie stabilizatory . Sprzwdz jeszcze raz polaryzacje elektrolitow ,względem GND.- jest nadrukowany po stronie krótkiego wąsa.

[foxad2000]

"dobra, napięcie udało się ustawić, ale nadal jestem w dupie :( podłączyłem do sprzętu i ... nic. nie ma sygnału z gramo, nic nie gra. OPA604AP. co mogłem spieprzyć?"







czy dobrze zrozumiałem z opisu problemu ze wzm.op. to OPA604? w podstawce gdzie powinien byc podwójny opamp?



jeśli tak to nic dziwnego że są jakiś problemy!!

[jac660]

co to znaczy podwójny? można prosić jakiś konkretny model?

pzdr

[conri]

OPA 2604

OPA 2134

LM 4560

Lm 833

i wiele innych .Wklep w google Dual op amp -rel to rel.Z napięciem dual suply _+do 15V

TL072 ten najtanszy wstawiaj do prób, czy w ogóle układ zadziała. Jak bedzie ok to przejdziesz do doboru brzmienia.

[jac660]

ok, kupię jutro. a co do tych małych brązowych kondensatorków to nie ma na nich takich symboli i wydają się takie same...?

pzdr

[conri]

Uwaga o polaryzacji odnosi się do elektrolitow. Małe Wimy bez znaczenia mają wyprowadzenia.

[jac660]

...znaczy tranzystorki...

[jac660]

co do polaryzacji to wydaje mi się, że ok, uważałem.

[conri]

Ja sie machnąlem w 327/337 musialem przed odpaleniem przelutować .Niby tkie same ale inne,

[jac660]

ale które to i po czym re odróżnić?

[conri]

Jest na obudowie tranzystora na srebrnym tle nadruk cyferek.Na tej spłaszczonej częsci .

I na PCB tez jest opis cyferkami

[jac660]

ok, to te z 3 nóżkami. rzeczywiście zostały mi 2x327, więc wlutowałem nie tak (dlaczego jest tak niesymetrycznie?) masz jakiś patent na wylutowanie 3 nóżek naraz?
