Robertinus, 15 Lis 2009, 16:31



Tak trafo mam od Luiisa.

Zniekształcenia pojawiają się jednocześnie w obu kanach.

50 Ohm Sennheiser HD555.

Napięcie żarzenia prawidłowe 12,6V.

Prób na innych lampach jeszcze nie robiłem, ECC81 PHILIPS/MINIWATT to chwilowo jedyne jakie posiadam

Niestety ani oscyloskopu ani generatora nie posiadam.

[bomarek]

Jeżeli masz miernik to sprawdź czy czasem na wyjściu Marantza nie ma napięcia stałego.

[WitKo]

jazzby,

sam mam HD555 więc ci kibicuje ;-)

wg mnie można obniżyć napięcie zasilające z 15 -> 12V i podwyższyć prąd spoczynkowy końcówki do ok. 120mA to pozwoli uzyskać ok. 0,5W mocy na 50R (max dla HD555)

pozdr, wk

[dinus]

Panowie,



Poświęciłem weekend na złożenie Sohy i udało się, wzmacniacz gra. W tej chwili mam porównanie tylko do wzmaka na LT1210 i zapowiada się obiecująco. Zastosowałem lampy Tesla E88CC, na razie zero brumu, szumu, etc. Wzmacniacz jest bez obudowy.



Pierwsze wnioski z krótkiego odsłuchu:

- lepsza dynamika,

- bas jest bardziej zróżnicowany i potężniejszy,

- pojawiła się piękna średnica,

- dużo planktonu na górze,

- wzmak potrafi zagrać mocno i leniwie, kiedy potrzeba, wcześniej nie słyszałem tego "lenistwa", to jest spore zaskoczenie.



Chciałbym zarazem podziękować kolegom za zorganizowanie zamówienia oraz za Know-how.

[gqsoft]

> jazzby, bomarek

> ...czy czasem na wyjściu Marantza nie ma napięcia stałego

Nie mam schematu CD5000, ale wszystkie okoliczne modele (CD4000/6000/7300) mają na wyjściu kondensatory.

Poszukałbym więc problemu w sprzężeniu zwrotnym SOHA, czyli w R7L/R i R8L/R. Jeżeli elementy mają wartości zgodne z projektem, zawsze można obniżyć wzmocnienie zmniejszając R8 lub powiększając R7.

Najłatwiej będzie dolutować równolegle do R8 jeszcze jeden opornik, np. 10k.

[suchy69]

Witam, może ktoś zrezygnował z budowy wzmaka i jest chętny sprzedać płytkę plus elementy?

[Robertinus]

dinus, 15 Lis 2009, 20:31

>Panowie,

>Poświęciłem weekend na złożenie Sohy i udało się, wzmacniacz gra. W tej chwili mam... .

---------------------------------------------------

Ekstra, to cieszy.

Z doświadczenia jednak wiem, że lampy Tesla brzmią poprawnie, ale na pewno nie tak wybitnie jak Telefunkeny czy Siemensy, przy czym ja preferuję obie te marki w wykonaniu ECC801s - tu dopiero Soha pokazuje pazurki. (:

[jazzby]

bomarek;gqsoft



Marantz napięcia stałego na wyjściu nie ma - mierzyłem.

Ze sprężeniem zwrotnym poza sprawdzeniem elementów jeszcze nic nie kombinowałem.

Coraz bardziej się zastanawiam nad tym czy nie umknęło mi gdzieś niedotrawienie (zwarcie) na płytce, oczywiście płytkę sprawdzałem buzzerem i to nie jeden raz.

Ręce mi opadły jak się dziś okazało że z układem przekaźnika to jeszcze nie koniec historii, oczywiście przy uruchamianiu wzmacniacza załącza się w zadanym mu czasie, ale ta kapryśna bestia po pogodzeniu jej z C7P obraziła się na potencjometr i teraz przy regulacji potencjometrem sporadycznie się rozłącza a jak już wykonać energiczniejszy ruch gałką to za każdym razem go rozłącza. No i czego jeszcze chce? Co mu nie pasuje?

[gqsoft]

> jazzby

> ... kapryśna bestia po pogodzeniu jej z C7P obraziła się na potencjometr...

Spokojnie, to tylko kawałek elektroniki, *każda* wada wyjdzie prędzej, czy później, ale po usunięciu ostatniej usterki zapanuje święty spokój :-)

Napisz, co było nie tak z pierwotnie zastosowanym C7P, brak pojemności, czy pojemność znacznie niższa od 470uF? Jeżeli kondensator był OKej, to przyszło mi do głowy, że przy lampach o małym prądzie żarzenia (a do takich należą ECC81), układ żarzenia od biedy może chodzić nawet przy uszkodzonej jednej z diod D5P lub D6P - warto sprawdzić, czy problemy z filtrowaniem i zakłóceniami nie są spowodowane prostowaniem jednopołówkowym...

[Tomek 1685]

Cześć wszystkim.

Wczoraj odpaliłem moje mkIII. Obyło się bez problemów. Zadnych szaleństw ze strony przekaźników, zero szumu, zero brumu, gra muzyka. Zyczę wszystkim takich samych efektów.



Robertinus, Luiis

Złożyłem SOHA z tranzystorami mocy sankena. Czy w związku z tym (wg waszego doświadczenia z nimi)któreś ustawienia należy zmienić, czy zostawiamy tak jak dla 2sc4793?

[dinus]

> Robertinus

> Z doświadczenia jednak wiem, że lampy Tesla brzmią poprawnie, ale na pewno nie tak wybitnie jak

> Telefunkeny czy Siemensy, przy czym ja preferuję obie te marki w wykonaniu ECC801s - tu dopiero Soha

> pokazuje pazurki. (:



Gdzie te cuda można kupić?

[Luiis]

Tomek 1685, 16 Lis 2009, 08:17



Gratulacje!



>Złożyłem SOHA z tranzystorami mocy sankena. Czy w związku z tym (wg waszego doświadczenia z

>nimi)któreś ustawienia należy zmienić, czy zostawiamy tak jak dla 2sc4793?



Tomek, też używam Sankenów 2SC4382 zamiast 4793 i dla tych tranzystorów ustawiłem prąd na poziomie 90mA. Muszę tu powiedzieć że nie jest to wartość poparta jakimiś szczególnymi pomiarami, ale wynik kilku prób odsłuchwych z różnymi wartościami prądu. Przy tej wartości wydaje się byc najlepiej.

Ten sanken (jeśli mówimy o tym samym tranzystorze) ma chyba nieco większe wzmocnienie, łatwiej też wysterować z niego słuchawki wysokoomowe.

[jazzby]

gqsoft, 16 Lis 2009, 08:04



>Napisz, co było nie tak z pierwotnie zastosowanym C7P...



Założone mam teraz 1000uF/50V poprzednio kondensatory z BOMU 470uF w odpowiedzi zacytuję Robertinusa, bo to rozwiązanie pomogło.

"Może być jeszcze jedna przyczyna takiego zachowania - zbyt mała filtracja napięcia żarzenia, w celu wyeliminowania tej ewentualności spróbuj podłączyć do C6P dodatkowy kond 470uF. Jeśli to pomoże sprawdź i ewentualnie wymień oba kondy C6P i C7P.

Jeśli te kondy nie filtrują należycie może dochodzić do przedostawania się składowej zmiennej przez kond C6E i tym samym zakłócania pracy układu przyspieszającego."



Zauważyłem jeszcze jedną rzecz i nie wiem czy to jest normalne zjawisko, mianowicie po odłączeniu wzmacniacza od sieci na ujemnym biegunie kondensatora C4P i tym samym dalej na anodzie D16P + LTek pokazuje mi zwarcie do momentu rozładowania kondensatora,około 15sek. Zjawisko to nie występuje na C3P.

[gqsoft]

> po odłączeniu wzmacniacza od sieci na ujemnym biegunie kondensatora C4P

> i tym samym dalej na anodzie D16P + LTek pokazuje mi zwarcie do momentu

> rozładowania kondensatora,około 15sek. Zjawisko to nie występuje na C3P.

Zwarcie z masą, czyli 0V mierzone woltomierzem?

Może warto w takim razie sprawdzić także diody D3P i D4P oraz C4P?

Albo, niestety :-(, LT337 padł przy poprzednich przejściach i ma jakieś dziwne zachowanie na wejściu - warto podmienić tego LT na coś innego (LM337 lub nawet 7915), żeby to sprawdzić.

Problem z głównym ujemnym zasilaniem -15V wyjaśniałby także zniekształcenia przy wyższym sygnale na wejściu...

[gqsoft]

> (LM337 lub nawet 7915)

Rzecz jasna, 7915 nie będzie pasować bez zmian w układzie

[Robertinus]

A ja mam pytanie - czym mierzysz to zwarcie?, może multimetrem na zakresie do diod i z "piszczałką"?

[jazzby]

Robertinus, 16 Lis 2009, 12:25



W tym przypadku tak, na zakresie do diod z piszczałką.

[Robertinus]

No to masz odpowiedź - to tzw. błąd pomiaru.



Spadające napięcie na gałęzi zasilania zakłóca pracę tego zakresu w multimetrze - zjawisko jest powszechne.



Generalnie ten zakres nie nadaje się do pomiarów tam, gdzie w obwodzie jest napięcie.

Zwróć uwagę, że opisywany przez Ciebie obwód nie może po wyłączeniu zasilania dostawać zwarcia do masy bo tam przez - jak napisałeś - 15 sekund rozładowuje się kondensator, jak by dostawał zwarcia to rozładowanie byłoby natychmiastowe.

Przypuszczam więc, że nie ma tu - w tym obwodzie - żadnego problemu.

[Luiis]

Witam,

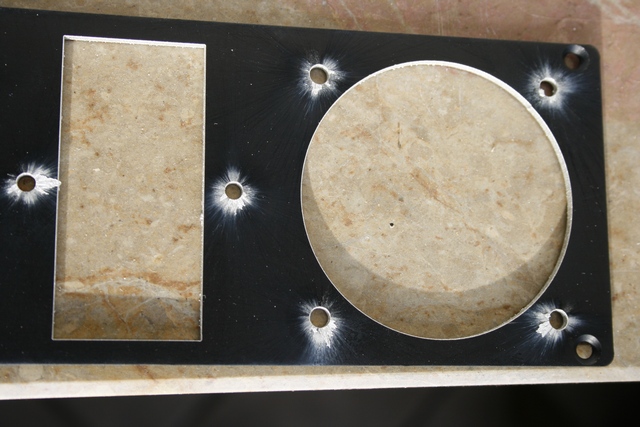

dzisiejsze przedpołudnie spędziłem na oczyszczaniu ścianek tylnych z tzw. przestzałów...

Wyglądają fatalnie i są trudne do zlikwidowania. Całowite usunięcie jest prawie nie możliwe :-(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

...po oczyszczeniu pozostałości aluminium skalpelem efekt nie jest moze zachwycające, ale już całkiem do przyjęcia.

Gniazdo kryje całkowicie dwa otwory, mam nadzieję, że łebki śrub przykryją pozostałości przy otworach do mocowania wentylatora.. ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[neodom]

No to nie postarali sie ...

Luiis , wyslesz w tym tygodniu obudowy , trafa itp ? Wyzdrowiales ?

[Luiis]

neodom, 16 Lis 2009, 15:44



>No to nie postarali sie ...

Chyba właśnie przekombinowali. tłumaczenie było takie, że ten co wycinał pomylił strony, ale ja w to nie wierzę bo otwory sa jakby właściwe..

>Luiis , wyslesz w tym tygodniu obudowy , trafa itp ?

Tak postaram się w tym tygodniu wysłać wszystkim.

>Wyzdrowiales ?

No cóż... przeszedłem na drugi antybiotyk (płynnie;))

Nie jest źle, jeszcze pożyję;))

[neodom]

Pytam bo i ja juz na antybiotyku jade ... jest czas by sobie cos poskladac ...

Zycze szybkiego powrotu do zdrowia .

[asmodeus]

Panowie uważajcie ... podobno antybiotyki pogarszają słuch :P



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) )_44383.html



Wszystkim pociągających ... nosem :P życzę szybkiego powrotu do zdrowia :)



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jazzby]

gqsoft, 16 Lis 2009, 12:21



Podmieniłem LT-eka na LM337 nie przyniosło to żadnego skutku, zniekształcenia pozostały jak i wariacje przekaźnika z potencjometrem, D3 D4 sprawne.



Gdyby ktoś miał jedną płytkę zbędną to z chęcią bym ją odkupił.

[gqsoft]

> jazzby

> Podmieniłem LT-eka na LM337 nie przyniosło to żadnego skutku



Zaliczyłem nietrafioną diagnozę na temat problemu z -15V ;-]

Robertinus lepiej rozszyfrował Twoją metodę pomiarową :-)



Co by tu jeszcze zrobić?

Na zniekształcenia:

1. Podmienić lampy na jakieś inne (nie mam żadnej pewności, że to coś da, ale podobno niezłe RFT ECC81 nie są drogie...).

2. Obniżyć wzmocnienie poprzez modyfikację R7/R8.



Na wariacje potencjometr-przekaźnik:

Jeżeli powodem jest słaby kontakt suwaka potencjometru ze ścieżką oporową (czyli po prostu potek trzeszczy), to zaleciłbym metodę stosowaną niegdyś przez radzieckich kolegów - zewrzeć suwak potka z masą poprzez opornik 100.. 220kOhm, co ściągnie siatkę lampy wejściowej do masy zamiast pozwolić jej bujać na dowolnie wysokiej impedancji w momencie straty kontaktu przez suwak potka.

Z tym, że radzieckie potencjometry to było raczej dno w porównaniu z Alpsem i trudno mi uwierzyć w trzeszczacego, nowego Alpsa ;-)



Działaj dalej i pisz o postępach!

[gqsoft]

> Luiis

Proponuję dodać opisaną wyżej poprawkę radzieckich kolegów jako mod do powstającej Mk4

[gqsoft]

> Luiis

Spojrzałem na rosyjski schemat i układ "odtrzeszczający potencjometr" wyglada trochę inaczej: Opornik ma wartość 820kOhm do masy i wisi bezpośrednio na siatce lampy.

[Luiis]

gqsoft, 17 Lis 2009, 22:34



>> Luiis

>Spojrzałem na rosyjski schemat i układ "odtrzeszczający potencjometr" wyglada trochę inaczej:

>Opornik ma wartość 820kOhm do masy i wisi bezpośrednio na siatce lampy.



Czy podasz na PW mi źródło tej poprawki, trochę czytam "bukwami"..?
