Dłubiemy w Behringer'ach serii 2496

[Andy777]

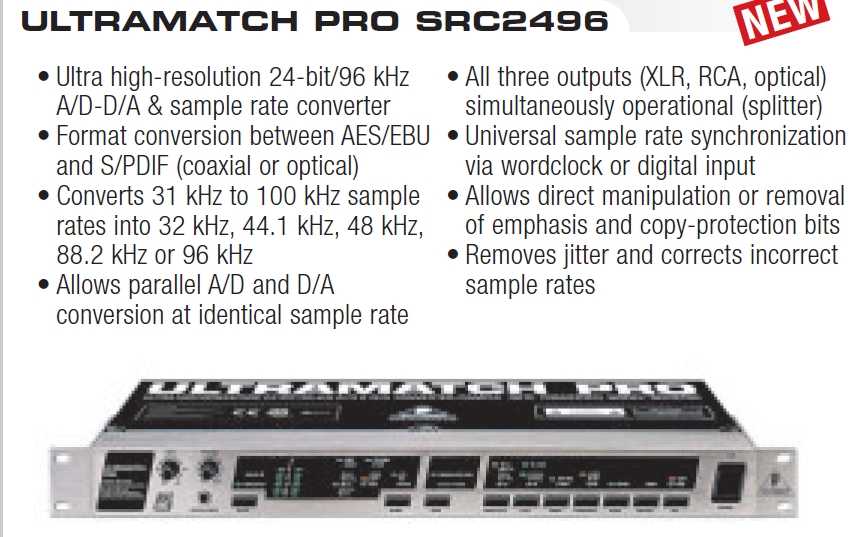

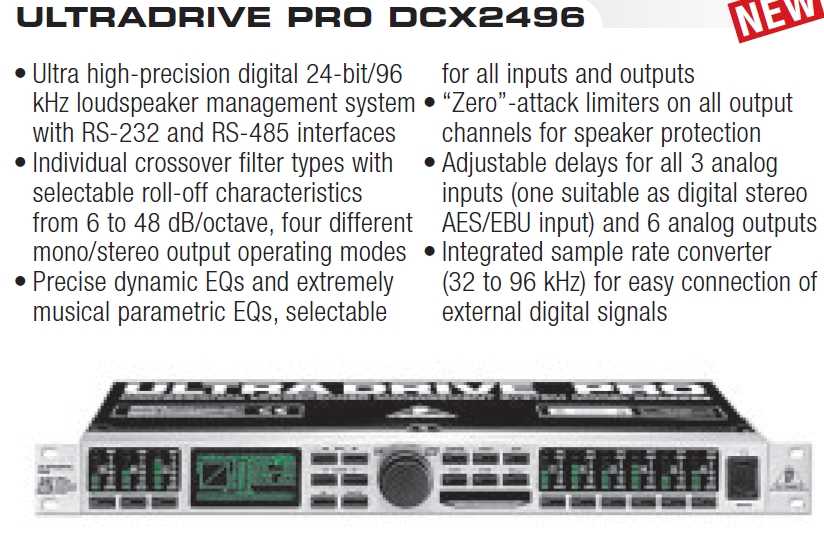

W związku z rosnącą popularnością :) serii 2496 zwłaszcza DACów na kości AK4393/5/6 i nie chcąc dalej zaśmiecać wątku "Lampucera DAC" spróbujmy tu pogadać o modach w:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

czy któryś z nich ma kość 4396

[DoubleG]

Przetwornik AK4396 posiada wyjście napięciowe i to takie prawdziwe a nie konwersja i/v przy okazji szumy powyżej 100khz są na niskim poziomie nawet bez filtrów, więc bardzo dobrze będzie się nadawał na lampizacje. Na diyaudio.com były os. które nawet słuchały tego DAC bezpośrednio z kostki ale tego bym nie polecał bo może wysterować wzmaka a nie musi. Do odsprzęgania DAC części analogowej (VCOM AVDD VREFH ) polecam 6.8nf ceramik NPO do tego 47-100nf (ERO 1837 MKP) i kondensatory do nich 4,7uf/50uf BGN dobre są też Elna BP 4,7uf/50V za to np. BG-STD 10uf/50V już są raczej średnie. Dla części cyfrowej standardowo Sanyo OSCON ale w wersji SMD do tego tantala ja mam 1uf/25V. Nie posiadam dokładnie tego urządzenia ale myślę że zasilanie tam to nie jakieś super ekstra szaleństwo więc proponował bym regulator z wątku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) z nim DAC nabiera szybkości, przestrzeni. typowa aplikacja zegara dla tego DAC to generator i kwarc odpowiednio przetwarzane przez dzielniki warto zainteresować się aby kwarc był bardzo stabilny może zaowocować to dużą poprawą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[OLES]

kostkę 4393, bez problemu wymienia się na 4396;)

4396 można dostać na ebay (człowiek sprawdzony).

[DoubleG]

artPaw



Czy po tym trafku do de symetryzacji masz jakiś napięciowy stopień lampowy ?

i czemu trafo 1:5 ?



szukam dobrego stopnia wyjściowego i zainteresowało mnie to co masz w opisie.

[DoubleG]

Aj chodziło mi o stopień prądowy, z tym że teraz to już nie istotne bo widzie ze wzmak masz lampowy.

[Andy777]

W tym wątku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

koleś dłubnął w CS8420, tylko o co chodzi to nie kumam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

-> Andy



Czy chodzi Ci o ten fragment "decouple the CS8420 on its pins" i zdjęcie do niego?



Zapewne wedle datasheet CS8420 trzeba zrobić odsprzęganie zasilania wprost na pinach układu z wykorzystaniem dobrego ceramika SMD, np. typu NP0.

[artPaw]

DoubleG



1:5 dlatego, że akurat takie mi zostały po zabawach z prądowym pcm1702. Ponieważ znakomicie sprawdza się z napięciowymi to tak zostało. Za trafem nie mam nic. Napędza bez problemu również Krell 400.

Podłączaliśmy się u kolegi.

[Sds12]

mój scr 2496

z minimalnymi zmianami w typach kondensatorów:

kilka osconów kilka tantali

4x 4,7uF Muse na wyjściu Dac'a zamiast zwykłych elektrolitów

robiłem też tego moda z diyaudio z NPO na pinach( tu niewiele się zmieniło)

zdeklasował kustagona po włonczeniu

choś jeszcze wiele jest do zrobienia w tym dziwnym czymś

[OLES]

witam; do modów polecam deq2496, z powodów najmniej dwóch: świetny odbiornik AK4114 oraz bardzo dobry korektor akustyki; minus: mało miejsca w środku na szaleństwa z zasilaniem i budową 'swojego' stopnia wyjściowego.

[marekzawa]

Czy w SCR2496 jest troche wolnego miejsca ?

Może ktoś wrzucić rozebraną fotkę ?

[Sds12]

boingiem by tam wykrencił

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[OBywatel]

Witam!



Dołączam do szanownych dłubaczy :)

Ma ktoś może schemacik do SCRa? Szukam pumktów poboru sygnału bezpośrednio z AKM...

[Sds12]

sprawdź note dac'a będziesz wiedział które piny



tam na pcb jest taki smd rezystorek poczwórny

ile dobrze pamiętam chyba 4x 1k

[marekzawa]

He,he,he



Skoro tam tyle miejsca to i ja się nim pobawie.

[Andy777]

OBywatel, 1 Lip 2009, 21:42



>Witam!

>

>Dołączam do szanownych dłubaczy :)

>Ma ktoś może schemacik do SCRa? Szukam pumktów poboru sygnału bezpośrednio z AKM...



Oczywiście, bez schematu nie dłubiemy, chociaż znaleźć łatwo nie było:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Jest też DCX:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[OBywatel]

Dzięki Andy!!!



Wczoraj wieczorem na szybko podpiąłem się bezpośrednio za AKM i puściłem sygnał tylko przez kondzie. Nie mogłem oderwać się od sprzętu do 3 nad ranem... Jestem pod wielkim wrażeniem! Bardzo kulturalne granie - bez efekciarstwa, bardzo dokładnie i gładko! Wokal piękny i wreszcie na miejscu! Ogrom detali i piękna barwa. Bas - tu trzeba delikatnie poprawić, choć i tak jest b.dobrze!

W porównaniu do lampucery - ten AKM gra o 2 klasy lepiej - i to bez żadnych modów!

Trza się brać do roboty :)

[artPaw]

podepnij lampki

albo trafka

bas się poprawi.

z DACa na żywca to granie na pół gwizdka

[Andy777]

artPaw, 2 Lip 2009, 10:07



>podepnij lampki

>albo trafka

>bas się poprawi.

>z DACa na żywca to granie na pół gwizdka



Też tak myślę. Ja wychodzę SE na pasywkę, i ewidentnie brakuje sygnału w sensie dynamiki i basu.

W planach miniaturowe triody 6112, już jadą :).

Zrobiłem wczoraj Twoje mody: odciąłem zasilanie dla opampów, dodatkowo odłączyłem ADC, wkleiłem BGNX x 3, i dwa tantale. Nie było czasu posłuchać, się grzeje.

[foxbat]

czy to jest lepsze niz zlampizowana lampucera??

[gagacek]

Oczywiście że niższa ale chłopaki nie chcą korzystać z wyszukiwarki, w końcu ten temat to odświeżane kotlety. Aby to dobrze zagrało trzeba wymienić przynajmniej zasilacz i wyjście, prawdę powiedziawszy - prawie wszystko :)

[Andy777]

artPaw parę wpisów powyżej donosi że to jest lepsze.

Łukasz Fikus już zlampizował, znam jego opinię.

Ja się wypowiem po lampizacji. Na dziś powiem tylko, że wolę to niż BUF32S.

[gagacek]

Co co napisałem dotyczy src, były linki do koniecznych modyfikacji, choc o dcx też troche było. To że układ zawiera taki czy inny dac o niczym jeszcze nie świadczy, liczy się głównie aplikacja.

BUF32S to jeden z najgłupszych pomysłów na jaki można wpaść, wykreowany tu przez mlb, niestety:(

Lampizator po pomysłach typu fetizator czy też digi-coś tam, albo lampizatora w wersji z lampą w przeidiotycznych punktach pracy może być góró dla ubogich duchem. Ale - powodzenia;)

[Andy777]

gagacek,

nie gadaj tylko pomóż i dawaj te linki :)

A za życzenia w imieniu tu zgromadzonych amatorów odgrzewanych kotletów dziękuję.

[gagacek]

O rany, Andy;) wpisz w wyszukiwarkę np. "src2496", pisali o nim np. yayacek, graaf o ile pamiętam. W minutę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) jest dużo więcej, ale ja naprawdę nie mam teraz czasu:( powodzenia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

To są fajne rzeczy, bdb stosunek cena/jakość, ale jak chcesz mieć jakość przygotuj się na ostre dłubanie, powodzenia

[Andy777]

Po shigaklonie żadne dłubanie mi nie straszne:)

A te linki "nasze" to niestety nic nie wnoszą do dłubania. Na diyaudio już lepiej, tyle, że DQE to prawdziwe wyzwanie z tą przetwornicą. W SRC można dłubnąć w godzinkę i już da się słuchać.

[titan]

No to Panowie do roboty :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
