Nowy zint.wzm.mocy klasy A-A/B.[Q-Audio]

[pawcio]

A więc tak:

w jednym kanale - 0,2 - 0,3mV

w drugim - 3,2mV

[Leszek B]

Szczerze wszystko kolegom napisałeś? Nie masz zadnych tajemnic? Niczego nie ukrywasz ? ;)

[pawcio]

ech ty złośliwcze :)

[pawcio]

cicho sza!

[Leszek B]

No to teraz za te tajemnice na forum masz juz prze... :)))

[pawcio]

No dobra. niech ci będzie.

przyznaję się bez bicia, że puściłem drakulę z dymem :-O

no, może nie tak drastycznie ale śmierdziało spalonym plastikiem (znaczy nie C4 tylko tworzywem sztucznym).

[magazynier]

Drakula nie puszczona z dymem ni razu nie ma szans ucieszyć pięknym brzmieniem swojego właściciela.

[pawcio]

qrcze, ale ja nawet nic nie grzebałem!

po prostu nie wyłączyłem na noc.

[Piotrek608]

to sie zdarza znam takich co do fabrycznego wzmacniacza denon podłaczyli zaledwie na pare minut karte dzwiekowa z kompa i wzmak sie zdymił...to teraz bedziesz miałpole do popisu:-)

[magazynier]

>>pawcio

słuchaj, przeciez to nic wielkiego, wzmak ci sie po prostu wściekł z gorąca :D

też tak pare razy mialem :D

można temu zaradzić, ale chyba jest to wzmak StefanaB a on, taki spec, poradzi sobie z tym bez problemu

[pawcio]

>magazynier, 18 Lip 2006, 13:42



>można temu zaradzić, ale chyba jest to wzmak StefanaB a on, taki spec, poradzi sobie z tym bez

>problemu



cholerka, magazynier nie mam pojęcia o czym mówisz?

[Leszek B]

Pawcio, tyle razy Ci powtarzałem.Zadnych imprez na mojej drakuli.Dostałeś teraz częśći do swojego AN to sobie będziesz mógł imprezki robić do woli. :)))

[stefanB]

Przepraszam Panowie,

ale jestem za leniwy na robienie Drakuli (bez obrazy dla nikogo).

Zrobiłem podobny pomysł, gdy był modny, czyli pod 90 rok. Dzisiaj już by mi się nie chciało.

Pozdrowienia

[uwe300]

nie wylaczanie wzmaka na noc to zly nawyk, mi mama raz w nocy po ciemku stanela wlasnie na drakule, efektem finalnym byl koszt nowego auruma + tranzystorki:)

[pawcio]

uwe to nie nawyk!

zmierzyłem Leszkowi ten cholerny DC offset i normalnie ZAPOMNIAŁEM drakuli wyłączyć.

[bodo_z]

Sprawdziłem na własny użytek - z ciekawości taki stppień prądowy do koncówki mocy , wzmocnienie tego stopnia to 10V/1V ,podpiołem do cedeka przez pasywkę i o dziwo zagrało ,a przez pre zagrało aż miło z pięknym basiorkiem .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

wlasnie uruchomilem nowa drakule, stabilizacja termiczna bardzo fajnie dziala... skutecznie:) na plytce nie mam ani sladu brumu.

[bodo_z]

Postanowiłem umieścić raz jeszcze schemat stopnia mocy w czytelniejszej wersji , jest to alternatywa dla tych osób które zechcą popełnić koncówkę na BIPOLACH . Zapomniałem wczoraj napisać że wzmacniacz napięciowy może być zasilany w tym przypadku z oddzielnego zasilacza ,a wzmocnienie stopnia napięciowego wystarczy na max 4V/1V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tadeiro]

>uwe300



Na podstawie jakiego schematu wykonałeś tę wersję Drakuli ? Ma to coś wspólnego z Darkulowym projektem nazwanym Bazyliszek ?

Pozdr.

[uwe300]

tak:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

ktoś kiedyś kogoś zapytał :

"wiem, ze pytanie jest z serii "totalna amatorszyzna", ale między którymi punktami układu wpinasz amperomierz i mierzysz te 100mA?"

Nie zanalazłem odpowiedzi więc pozwalam sobie powtórzyć pytanie i proszę wszystkich znawców tematu o pomoc :)

[bodo_z]

Podepnij amperomierz w gałąż zasilania dodatnią lub ujemną .

[dj_zibi]

lub daj jakis rezystor np 5W 20ohm i sprawdx spadek napięcia przelicz prawem ŁOMA:]

[mae]

Witam ponownie

podczas regulacji prądu spoczynkowego zauważyłem że przy 100mA w obu kanałach, w jednym kanale między bramkami mam 7.5V a w drugim 8 V. Czy zostawić taki prąd w obu kanałach, czy wyrównać napięcie miedzy bramkami? Jaka może być przyczyna takiej asymetrii?

[g_frank]

Przyczyną asymetrii jest to, że tranzystory nie są jednakowe, ale różnią sie nieznacznie - zwykle do +/- 20% po wstępnej selekcji w podgrupy. Zostaw te 100mA. Może kiedyś będziesz miał okazję wymienić te tranzystory na parowane i wtedy tego efektu nie będzie. Powinna się też poprawić liniowość wzmacniacza w zakresie małych sygnałów.

[stmaniak]

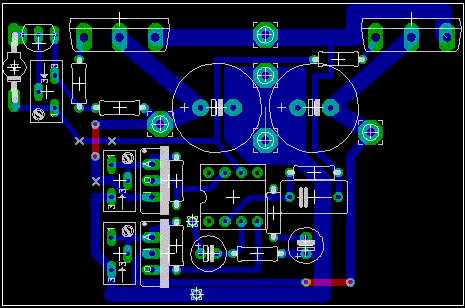

panowie. moze ktos podjołby sie zaprojektowania płytki do drakuli zbalansowanej z symetryzacja na opa1632.

cos takiego jak z załaczniku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DeTom]

stmaniak ale się rozmarzyłeś ;-)) Ja mam podobne płytki w CUBE. No nie jest to ML ale jakoś się to sprawdza. Przystosowane są raczej do łączenia równoległego (na płytce dwa wzmacniacze do wyjścia wspólnego przez rezystory) ale od biedy można i mostek na nich zrobić. Mi zależało przede wszystkim na grubości, całość ma około 27mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[g_frank]

Zaprojektowałem taką płytkę (dwustronną) i wykonałem w zakładzie. Jeszcze jej nie zmontowałem bo brakuje mi kilku głupich elementów - wkleję fotkę gdy będize gotowa.

[Tadeiro]

> DeTom

Świetnie to wygląda - można wiedzieć jaką moc ma ta wersja ?

[stmaniak]

DeTom>

swietne płytki, zreszta sam kozystam z twoich płytek w drakuli.

ale łasnie chciałbym takie na których mozba od razu wlutowac gniazda
