Ganzzring Gramophone

[ganzz_gut]

Jakiś czas temu w wątku o modyfikacji gramofonu goldringa (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) wrzuciłem temat dotyczący zmiany plinty... sprawa się rozwinęła i oto rezultaty. Przedstawiam je w nowym wątku, bo faktycznie z gramiak uległ poważnej metamorfozie, a że zabawa wciąga planuję dalsze udoskonalanie i mam nadzieję jego rezultaty wrzucać tutaj ;)

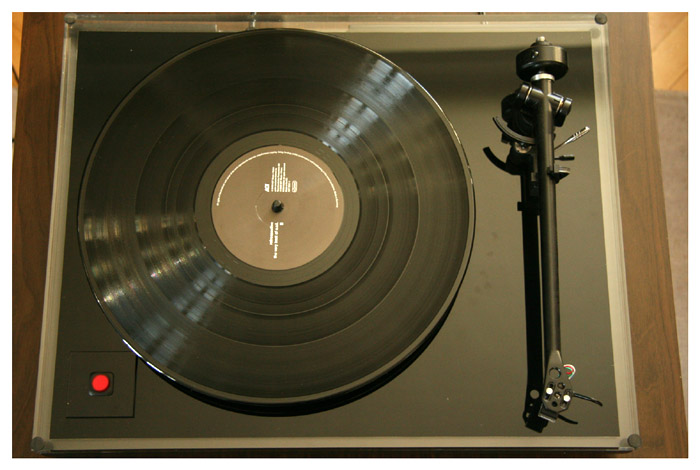

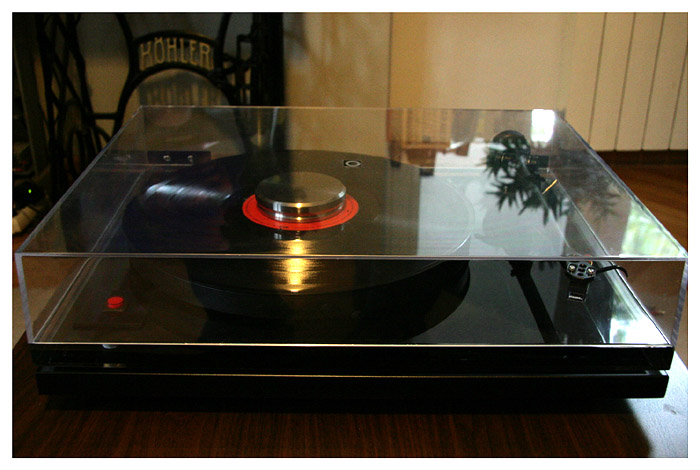

Moje dzieło nazwałem skromnie Ganzzring, na razie wersja 2.0 ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

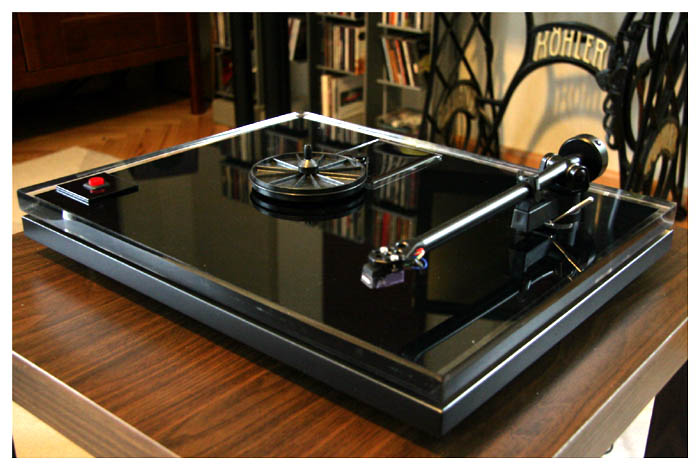

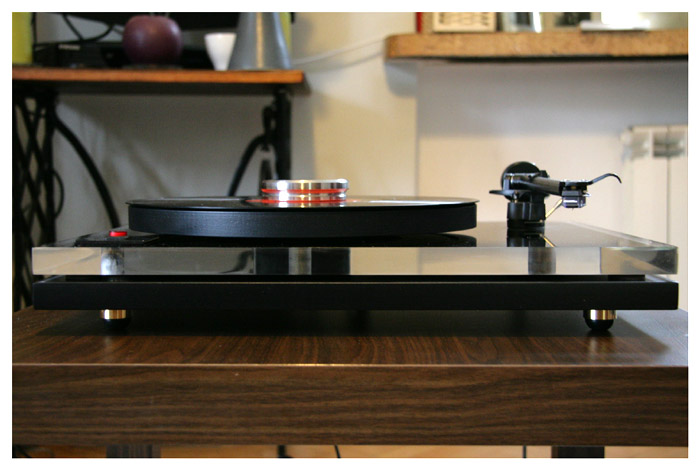

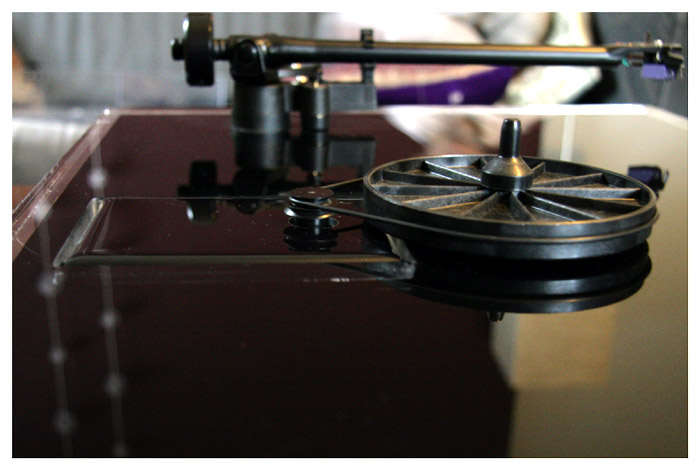

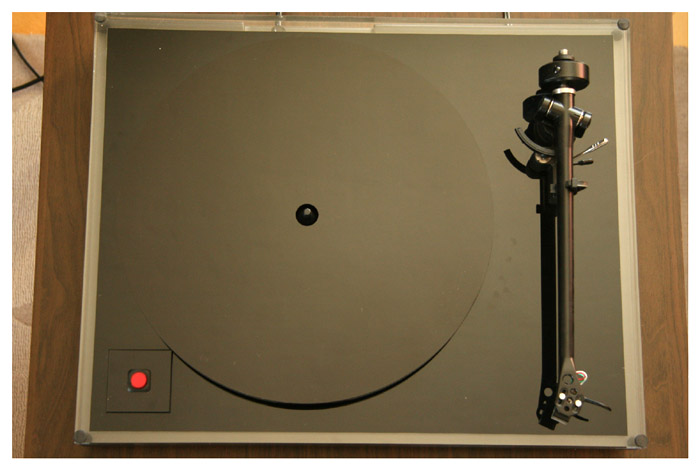

Kilka szczegółów technicznych. Dolna plinta to 20mm, lakierowany mdf, do którego zainstalowany jest silnik. Górna plinta to 20mm pleksi, z przytwierdzonym łożyskiem i ramieniem. Obydwie płyty są izolowane filcowymi krążkami i nie mają żadnych punktów bezpośredniego styku, także praca silnika nie przenosi się (a przynajmniej przenosi w minimalnym stopniu) na ramię. Całoś stoi na sorbotanowych nóżkach, a dodatkowo na platformie z mdf. Silnik jest przykryty giętą nakrywką pleksi...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[paww]

Wygląda fajnie i pewnie gra fajnie. A co z talerzen?

pzdr

[ganzz_gut]

Na razie jest 'stary' z mdf-u, ale v2.1 z acrylowym talerzem w planach ;)

[seniortelefono]

Piękny gramofonik. A ja mam pytanie: czy pokrywa to Twój wyrób czy też fabryczna?

[ahaja]

>ganzz

Na thorensdept jest tweak polegający na wypełnieniu subplatera jakąś masą. Ponoć dobra rzecz, może nawet lepsza niż wymiana go na metalowy (dzwonienie).

[ganzz_gut]

>seniortelefono



Pokrywa fabryczna, z goldringa.



>ahaja



Subplater z czasem wymienie na taki, albo podobny - czyli z jakiegoś 'szlachetnego' materiału. A masz jakiś dokłądny link do 'tweaku', bo nie mogę znaleźć?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[I&I]

>ganzz_gut

Muszę znowu wstrzymać oddech i powiedzieć ,że prezentuje się wybornie.

Nie myślałem,że jesteś TAKI :-)

Panie ganzz_gut - charoszaja rabota

[ociss]

Doskonała robota! Wygląda bosko!

[przemek696]

prostota,bez kosmicznych odpałów,piękna rzecz !!!



pozdro

[łasic]

śliczności, ślinka cieknie :)))

[ganzz_gut]

Senk-ju, senk-ju wery macz Panowie ;)

[ganzz_gut]

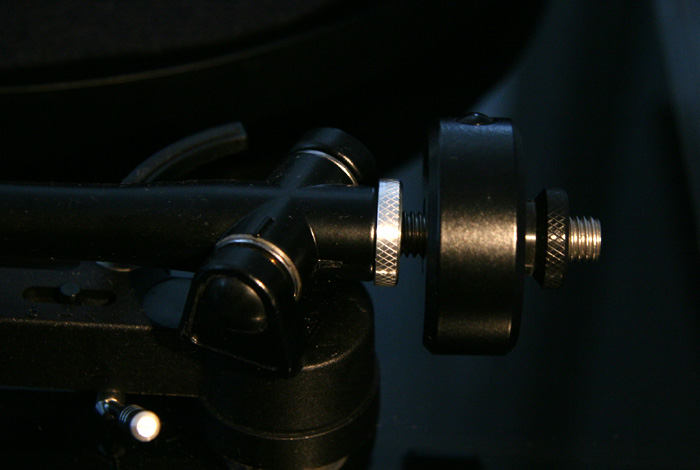

Właśnie od dwóch dni gramiak gra z 'upgradem' - nowy trzpień dla przeciwwagi, zastąpił klasyczny plastikowy i spora zmiana na średnicy - jest czysta, kontrola basu też uległa poprawie. Poza tym ważna sprawa, a chyba często bagatelizowana - nowy smar w łożysku... Panowie to warto czasem zmienić ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMKa76]

Bardzo pięknie się prezentuje. Jak się sprawuje po kilku miesiącach? Ja powoli skompletowałem elementy do swojego DIY i będę powoli to montował. A ten Twój to mam w galerii pt: "Inspiracje" I powiem Ci, że nie ma tam wiele zdjęć pomimo iż od miesięcy przekopuję sieć. Dzisiaj przejrzałem wątek "Bolec..." gdzie jest mnóstwo gramofonów ale ostatecznie najbardziej mi się podobają te klasyczne bez udziwnień.

Jeszcze raz wielkei gratulacje za udaną modyfikację!

[ganzz_gut]

Sprawuje się bardzo dobrze - właśnie czekam na nadejście czarnego akrylowego talerza, który jeszcze spróbuję 'doważyć'. Poza tym ostatnio opracowałem pewien patent na denerwujące falowanie subplattera - niestety łożyska regi nie są super stabilne, często wychodzą delikatne nierówności przy zamocowaniu talerzyka na ośce i talerzem na krawędziach trochę rzuca góra-dół...



Jak tylko zainstaluje talerz to wrzucę foty ;)

[wojtek41]

Ganz...bardzo ładny gramofon..)

Czy ktoś zna ceny ramion Regi RB 51 oraz 300 ? Ewentualny namiar gdzie je kupić..?

Pozdro.

[wojtek41]

Oczywiście RB 251...)

[ganzz_gut]

Najlepiej na ebayu ;) - nowe rb251 regi lub oemowe to koszt koło 130funtów, rb301 to jakieś 200.

[tomant]

> ganzz_gut

Mógłbyś napisać coś na temat tego talerza z czarnego akrylu? Jaki gruby, skąd go wytrzasnąłeś i ile cię kosztował?

[ganzz_gut]

>tomant



12mm, z ebaya oczywiście ;) Robiłem podchody, żeby wykonać talerz 'w kraju' w jakimś zakładzie pracującym w pleksi, ale albo technicznie niewykonalne, albo bez gwarancji na dokładność cięcia albo po kosztach podobnych jak gotowe talerze z ebaya.



Chciałem grubszy, ale tylko przy tej grubości nie będzie trzeba kombinować z regulacją vta a z kolei grubsze talerze i tak mają frezowanie na subplatter i te 3-4mm więcej generuje przy zakupie podwójny koszt a niewiele większą wagę. Mam więc zamysł na pewnien tweak, który pogodzi zwiększenie masy talerza bez zbędnych kombinacji... ale o tym powiem jak już będzie gotowe ;)



ps. mam też łożysko od p.Andrzeja i silniki, chodzi mi już po głowie nowa, na prawdę 'wypasiona' konstrukcja ;)

[eMKa76]

Uchyl rąbka tajemnicy jeśli chodzi o ten tweak. Ja planuję dociążyć talerz podklejając lub dokręcając po obwodzie od spodu 30 śrub.

[ganzz_gut]

Po obwodzie, ale nie śruby tylko ciężarki ze stali szlachetnej - coś w typie rega P7 ;) Tylko muszę znaleźć jakiegoś tokarza, żeby mi to wykonał...

[eMKa76]

No uprościłem pisząc o śrubach. Chyba też zapytam gościa, który mi łożysko zrobił, czy nie wytoczyłby ciężarków. A jak myślisz to mocować? Klej czy przykręcane?

[ganzz_gut]

Na klej to może być ciężko, nie słyszałem o takim co łączy akryl i metal. Najpewniej byłoby przykręcić, ale trochę ryzykowne może być z wierceniem/gwintowaniem akrylu - nie wiem jak się zachowa. Myślałem też nad taśmą dwustronną 3m. Jak będą ciężarki to się przyjrzę ;)

[Yul]

"...Na klej to może być ciężko, nie słyszałem o takim co łączy akryl i metal..."



Silikonem skleicie. Jak by nie chciał trzymać, to trzeba trochę zmatowić akryl, np. papierem ściernym, wystarczy niemalże punktowo. Tylko czy Wy koledzy tymi ciężarkami nie spowodujecie utraty wyważenia przez talerz? Te ciężarki, jak coś nie pójdzie z ich właściwym rozmieszczeniem/wyważeniem to mogą zamiast korzyści przynieść straty w postaci "rozbitego", ("rozrajbowanego" jak mój dziadek-mechanik zwykł mawiać) łożyska głownego.

Pozdro,

Yul

[dulon184]

Proponuje silikon uniwersalny 1001U.Mowy nie aby odpadło

[ganzz_gut]

>Yul



trzeba będzie opracować dobry szablon, żeby idealnie przyczepić i równo rozłożyć siłę odśrodkową talerza, ale da radę ;)



ps. właśnie wróciłem z poczty - piękny talerzyk już się kreci ;)

[tomant]

Prosimy o fotki

[ganzz_gut]

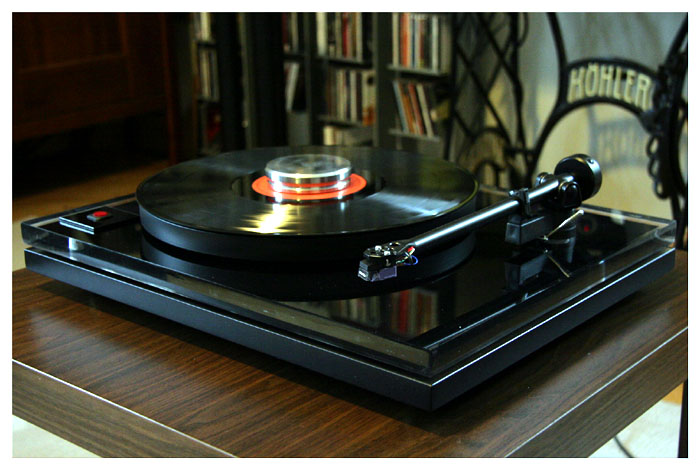

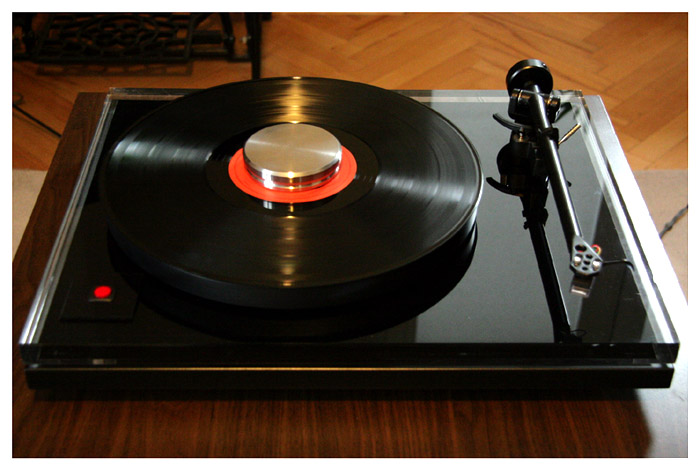

Ganzzring v2.1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

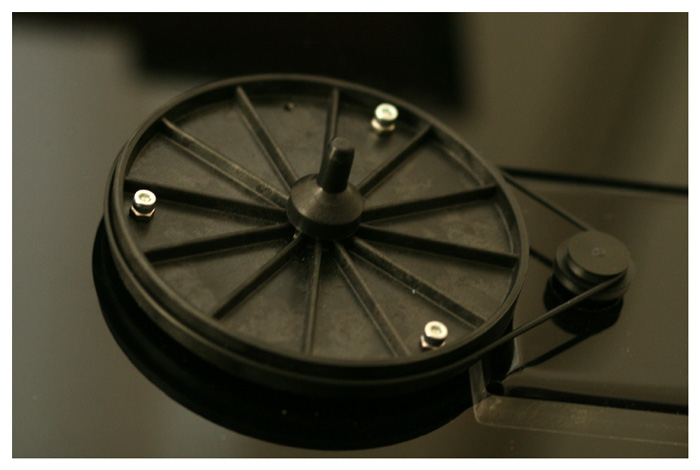

I jeszcze mały mod subplattera - trzy śrubki, dzięki którym można regulować horyzontalne ustawienie talerza. Jest trochę zabawy, ale idzie ustawić tak, żeby talerzem nie bujało ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
