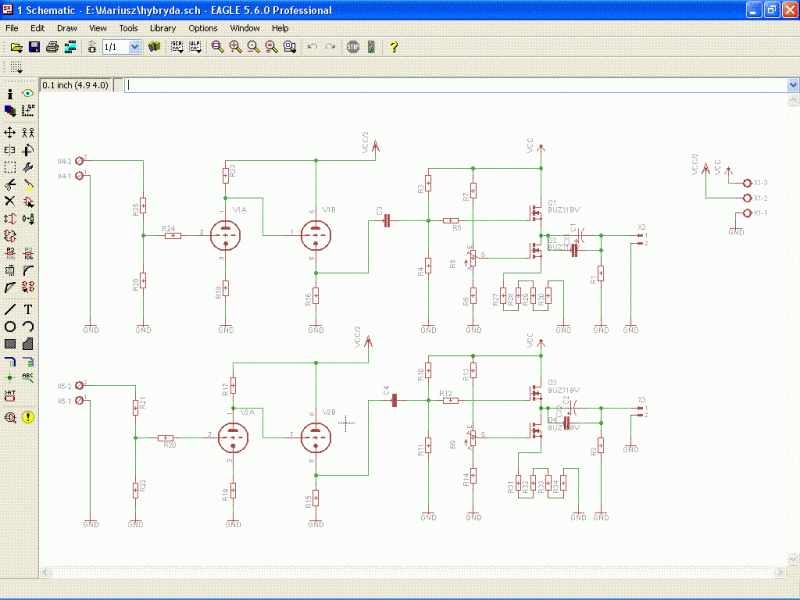

Hybrydowy wzmacniacz słuchawkowy klasa A

omek · 15 Marca 2010

Ktos porownal ten wzmacniacz do soha ? (chociazby wer I) ?

niepokoi mnie powielacz napięcia, ma tutaj wiecej 'roboty' niz w soha, gdzie ecc82 pracuje na 1ma qc.

wyrabia ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Demasked75 · 15 Marca 2010

Po ciężkich nocnych bojach, wylutów ponownych wlutów, przerywaniu ścieżek. Problem zaistaniał w żarzeniu lampy, przerywając masę z pinu 5 brak brumu, brak żarzenia. Jakieś pomysły?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Stachr · 17 Marca 2010

Pin 5 podstawki lampy musi być podłączony do masy - ostatecznie tak się zamyka obwód żarzenia i w ogóle ustala bias wzmacniacza mocy (tranzystorów mocy).

Pomierzyłeś napięcia (spadki napięć) na rezystorach R9 i R9A?. Są jednakowe?

Jeżeli nie, to trzeba je wyrównać za pomocą potencjometrów P1 i P1A.

Czy napięcie w punkcie Pp wynosi 6,3V?

I czy użyłeś lampy która jest zasilana napięciem żarzenia 6,3V?

NIE można użyć lamp serii ECC81...83 czy rosyjskiej 6N3P.

W zasadzie tak konstrukcja pozwala na użycie tylko E88CC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Demasked75 · 17 Marca 2010

Zrobiłem wszystko wedle instrukcji. Spadek na rezystoraz R9 i R9A są jednakowe. W punktach oznaczonych jako Pp. Napięcie żarzenia jest w przedziale 6,1 do 6,63 w zależności od lampy ECC88 Tesla, 6922 Jan oraz ECC85 RFT.

Napięcie wyjściowe za LM317 19,98V max., napięcie za rezystorem R4, R4A nie jest jednakowe ale to wina lampy i jest około 0,85V. Natomiast za C1, C1A spotykamy napięcie 16,15V.

Po wylutowaniu rezystorów R8, R8A transformat zimny buczenie i palenie bezpieczników, ustało ale brak dzwięku. echhhhh

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nologic · 17 Marca 2010

Jak wyjąłeś R8 to nie podajesz nic na bramkę T2 i ustaje wszystko :)

Możesz kupić i wstawić nowe ze sklepu tranzystory np. BUZ11 - 4 sztuki z jednej serii ? - może któryś z nich jest uwalony u Ciebie

Podsumuj na jakim etapie jesteś podaj przy połączonych elementach wg schematu:

*** zwieramy wejście prawego i lewego kanału do masy - słuchawek nie podłączamy

bez włożonej lampy:

* napięcie względem masy i punktów:

- punkt Pp1 =

- punkt Pp2 =

- punkt Pp =

- punkt łączący C1 i R6

- napięcie na R4

- napięcie na R6

- napięcie na R5 (z powielacza)

z włożoną lampą E88CC lub ECC88:

* napięcie względem masy i punktów:

- punkt Pp1 =

- punkt Pp2 =

- punkt Pp =

- punkt łączący C1 i R6

- napięcie na R4

- napięcie na R6

- napięcie na R5 (z powielacza)

Powiem Ci tylko, że warto ten układ uruchomić ;) - z moimi CAL robi niezłą frajdę dla uszu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Demasked75 · 17 Marca 2010

bez włożonej lampy:

* napięcie względem masy i punktów:

- punkt Pp1 = 0V

- punkt Pp2 = 0V

- punkt Pp = 0V

- punkt łączący C1 i R6 - 0V

- napięcie na R4- 0V

- napięcie na R6 - przed rez.14,6V za rez.15V do T1

- napięcie na R5 - 75V (z powielacza)

z włożoną lampą E88CC lub ECC88:

* napięcie względem masy i punktów:

- punkt Pp1 = 7,3 V

- punkt Pp2 = 7,3 V

- punkt Pp =6.6 V

- punkt łączący C1 i R6 - 0V

- napięcie na R4 bias R4-0,9V, R4A-1V

- napięcie na R6 przed rez.13,86V za rez.15,26 do T1

- napięcie na R5 - 65V (z powielacza)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nologic · 17 Marca 2010

pomiary u mnie (wpisałem z lewej strony)

bez włożonej lampy:

* napięcie względem masy i punktów:

7,80V - punkt Pp1 = 0V

7,80V - punkt Pp2 = 0V

7,80V - punkt Pp = 0V

16,3V - punkt łączący C1 i R6 - 0V

0V - napięcie na R4- 0V

19V zasilanie z LM i 16,3V- napięcie na R6 - przed rez.14,6V za rez.15V do T1

- napięcie na R5 - 75V (z powielacza)

z włożoną lampą E88CC Mullard

* napięcie względem masy i punktów:

6,88V- punkt Pp1 = 7,3 V

6,88V- punkt Pp2 = 7,3 V

6,35V- punkt Pp =6.6 V

16,3V- punkt łączący C1 i R6 - 0V

0,9V- napięcie na R4 bias R4-0,9V, R4A-1V

- napięcie na R6 przed rez.13,86V za rez.15,26 do T1

- napięcie na R5 - 65V (z powielacza)

wróżką nie jestem ale bym wymienił na sprawne:

- rezystory R6 i R6A

- rezystory R7 i R7A (raz masz poprawnie raz nie)

- tranzystory też coś nie halo bo bez lampy powinno być napięcie na punktach Pp1 Pp2 i Pp a u Ciebie jest przerwa i tu bym się na poważnie skupił z nowymi BUZ11

- podnieś napięcie z LM317 do 18,5V poprzez zmianę R103 (możesz wstawić tam pot. montażowy np. 4,7k) zamiast R103, nie za małe masz napięcie ?

- anodowe napięcie też coś słabo 75 Voltów ?

- sposób montażu tych tranzystorów, z jednej strony sprytnie, widziałem różne cuda z wyciąganiem tranzystorów na radiator, ale nie mosfetów tylko bipolarnych - skręć może chociaż ze sobą te kable, możesz też je skrócić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Demasked75 · 17 Marca 2010

korekta

bez włożonej lampy:

* napięcie względem masy i punktów:

7,80V - punkt Pp1 = 8.65V

7,80V - punkt Pp2 = 8.65V

7,80V - punkt Pp = 8.65V

16,3V - punkt łączący C1 i R6 - 16V

to punkt oznaczony na schemacie wartosciami 15V - 17V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Demasked75 · 17 Marca 2010

Jeszcze jedno:

Czy na T1, T1A, T2, T2A na nóżkach DGS powinnobyć napięcie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nologic · 18 Marca 2010

>Jeszcze jedno:

>Czy na T1, T1A, T2, T2A na nóżkach DGS powinnobyć napięcie?

Teraz to chyba żartujesz :) :) ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Demasked75 · 18 Marca 2010

Napięcia T1, T2A

od lewej 10,87 V, 15,42V, 14V

Napięcia T2, T2A

od lewej 7,3V, 10,88V, 10,4V.

No to mam problem...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nologic · 18 Marca 2010

na jakim etapie jesteś z tym uruchamianiem oprócz tego że mierzysz napięcia :) ?

tranzystory BUZ11 już masz ??

kable łączące tranzystory skrócone i skręcone ze sobą ?

napięcie z LM317 masz ustawione na 18,5V ?

co słychać w słuchawkach ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Demasked75 · 18 Marca 2010

Właściwie to zaczynam od początku, dziś kupiłem nową płytkę w AVT, stara leży na próby jest całkwicie "uzbrojona". Dzwięk jest, muzyka płynie ze słuchawek tylko, środkowe pasmo jest zniekształcone, ciut pierdzi ala przester. Przed zastosowaniem się jak i po do Twoich zaleceń,

w dalszym ciągu, palą się bezpieczniki, trafo grzeje się, brumi. Nowe BUZki kupione, kable skrócone i skręcone. Napięcie na DGS i bez zmian.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mocarz0 · 26 Marca 2010

Czy w zasilaczu mogę podmienić diody 1N4001 na Schottky 1N5819? (te druge mają nieco niższe napięcie 1A/40V)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

sennki · 26 Marca 2010

U mnie jest schottky 100V 1A SR1100, nie jestem pewien czy dobrze myślę ale jeżeli mam na powielaczu prawie 90V to czy 40V będzie dobrym rozwiązaniem(?)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mocarz0 · 27 Marca 2010

Zanim coś zadymi wolę się upewnić :) z drugiej strony 1N4001 mają napięcie 50V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Demasked75 · 27 Marca 2010

Skoro dioda 1N5819 jest na napięcie 40 1N5819 a napięcie anodowe jest zakresie 70 - 100V to spali się napewno.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Stachr · 27 Marca 2010

Z tym spaleniem diody to nie jest tak. Spadek napięcia (zaporowo) na jednej diodzie nie przekracza 40V, więc takie diody powinny być OK.

Zresztą, kto ma łatwy dostęp do płytki proszę niech zmierzy i napisze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

homodelfinus · 2 Czerwca 2010

Dziś na szybko odpaliłem hybrydę. Poszło od kopa :) Na razie bez obudowy i jest wyraźny przydźwięk. Ale dźwięk deklasuję wszystko co do tej pory słyszałem na grado 325i(cmoy, dłubany Behringer, modowana creative elite pro). Rozdzielczość, dynamika, szczegółowość, scena. Można się wsłuchać w każdy dźwięk z osobna a mimo to wszystko jest spójne. Jakby stworzone do moich słuchawek. Wcześniej zawsze czegoś brakowało. Lampa to tesla ecc88. I w cale nie jest za cicho. Uh=6.4-6.6V Ua=82V. Teraz obudowa i walka z brumem. Z chęcią porównam z Sohą. Jeśli ktoś chętny zapraszam. Września, Wrocław, Żary do wyboru ;)
