klon Accuphase P360 , P500 lub P700

[kogutaudio]

Michał-wysyłam UPS-em właśnie się zarejestrowałem i będzie to coś ok 19 zł:)..

Kilka spostrzeżeń:

1.Moja sztuka ma delikatnie porysowany tył.



To normalka. Mam Panel 5U z modu i też ma rysy od wewnątrz.

[kogutaudio]

W oczekiwaniu na obudowę ( dzięki Freedi za prowadzenie ) zrobiłem parę rzeczy.

1- nawierciłem i pomalowałem obudowę.

2- w 98% mam ukończoną płytkę protektoro/VU-metera.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Mi wciąż brakuje tej płytki :(. Tak się nie mogę doczekać, że chyba walnę jakiś własny softstart i zabezpieczenie jak nie dostanę jej na początku tygodnia. Świetnie to wygląda kogutaudio!

[nick30]

>> W oczekiwaniu na obudowę ( dzięki Freedi za prowadzenie ) zrobiłem parę rzeczy.

>> 1- nawierciłem i pomalowałem obudowę.

>> 2- w 98% mam ukończoną płytkę protektoro/VU-metera.



Patrze na te przekaźniki i nie wyglądają mi na 16A wcałe.

Przecież ten wzmak ma 4pary tranów na kanał tam trzeba dać porządne 16A przekaźniki jakieś Matsushita ze starego sprzętu albo co najmniej takie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

skoda, że są tak drogie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

>> W oczekiwaniu na obudowę ( dzięki Freedi za prowadzenie ) zrobiłem parę rzeczy.

>> 1- nawierciłem i pomalowałem obudowę.

>> 2- w 98% mam ukończoną płytkę protektoro/VU-metera.



Patrze na te przekaźniki i nie wyglądają mi na 16A wcałe.

Przecież ten wzmak ma 4pary tranów na kanał tam trzeba dać porządne 16A przekaźniki jakieś Matsushita ze starego sprzętu albo co najmniej takie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

skoda, że są tak drogie.

One są 8A, ale podwójne, a styki są zwarte. Dodatkowo tylko Rel-pol robi z pozłacanymi stykami. Nie wiem jakie zamontował kogutaudio, ale ja właśnie takie dzisiaj odbieram. W selektorze już takie mam zamontowane:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

W oczekiwaniu na obudowę ( dzięki Freedi za prowadzenie ) zrobiłem parę rzeczy.

1- nawierciłem i pomalowałem obudowę.

2- w 98% mam ukończoną płytkę protektoro/VU-metera.



A mam jescze pytanie, gdzie kupujesz te niebieskie kostki zaciskowe i te pomarancziwe polipropyleny o ile to polipropyleny?

[barmanekm]

Panowie, ma ktoś może do odsprzedania płytkę softstartu i zabezpieczenia? Mogę sobie zaprojektować ale będę czekał na zrobienie. Na to, że Tomek mi wyślę z zamówienia to już nie liczę bo chyba dał sobie spokój z forum. Przynajmniej nie odpisuje na PW. A mam już wszystko polutowanie, chcę przykręcać radiatory, a nawet nie mogę tego posłuchać/popalić cokolwiek. Wnerwia mnie już to :(.

[bendix101]

W oczekiwaniu na obudowę ( dzięki Freedi za prowadzenie ) zrobiłem parę rzeczy.

1- nawierciłem i pomalowałem obudowę.

2- w 98% mam ukończoną płytkę protektoro/VU-metera.

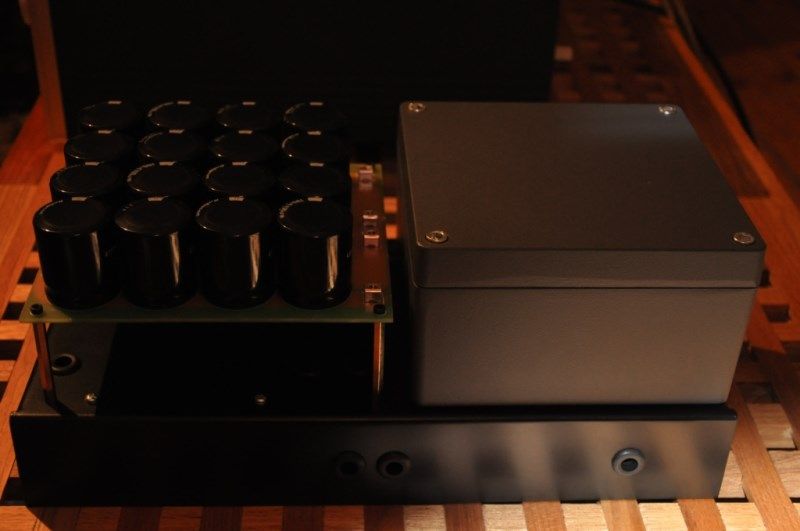

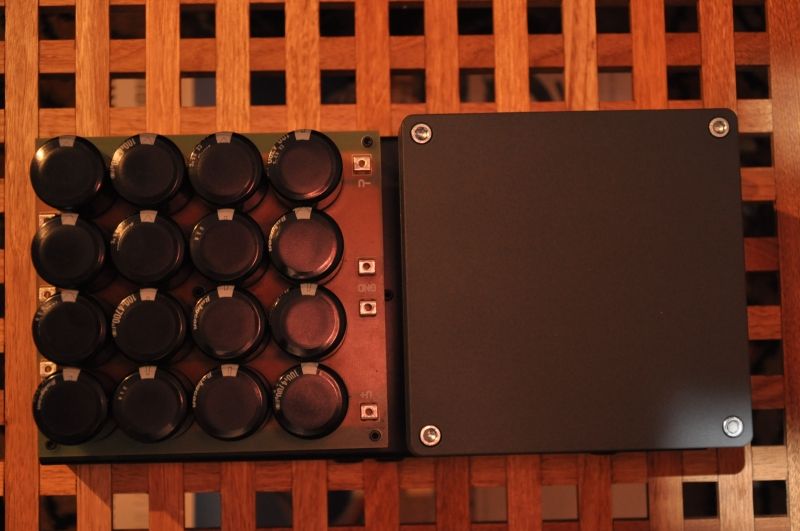

Skad wziałęś takie pudełko na trafo?

[kogutaudio]

Skad wziałęś takie pudełko na trafo?



Zamówiłem tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Przekaźniki są RM85 16A.



Zamówiłem tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Przekaźniki są RM85 16A.



A dokładnie to ta



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Zamówiłem tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Przekaźniki są RM85 16A.







A dokładnie to ta



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Mocno pojechałeś z kasą :-)



W sumie sporo jak za bajer.



Panowie, ma ktoś może do odsprzedania płytkę softstartu i zabezpieczenia? Mogę sobie zaprojektować ale będę czekał na zrobienie. Na to, że Tomek mi wyślę z zamówienia to już nie liczę bo chyba dał sobie spokój z forum. Przynajmniej nie odpisuje na PW. A mam już wszystko polutowanie, chcę przykręcać radiatory, a nawet nie mogę tego posłuchać/popalić cokolwiek. Wnerwia mnie już to :(.



Ja Ci wyślę w poniedziałek swoją. Tomek jest zawalony robotą. Napisz mi na priva adres.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kogutaudio]

Mocno pojechałeś z kasą :-)



W sumie sporo jak za bajer.







Płaciłem coś koło 200zł w maju zeszłego roku.

Bajer jak bajer. Nie podoba mi się to jak widać kable z transformatora.

Można było to zrobić taniej ale co tam.

[barmanekm]

Mocno pojechałeś z kasą :-)



W sumie sporo jak za bajer.







Ja Ci wyślę w poniedziałek swoją. Tomek jest zawalony robotą. Napisz mi na priva adres.



Dzięki wielkie. Myślałem, że Tomek po ostatnich cyrkach odpuścił już całkiem forum.

[bendix101]

Dzięki wielkie. Myślałem, że Tomek po ostatnich cyrkach odpuścił już całkiem forum.



Tylko badz cierpliwy. Wysle z roboty w poniedzialek bo mi sie nie chce na poczte wymiatac w sobote ;-)

[barmanekm]

Spoko ja mogę i poczekać w końcu i tak bawię się tym od maja. Chodzi tylko o to, że wiem że mam po co czekać. Raz jeszcze dzięki.

[kogutaudio]

Czy otrzymaliście już obudowę?

[mar_70]

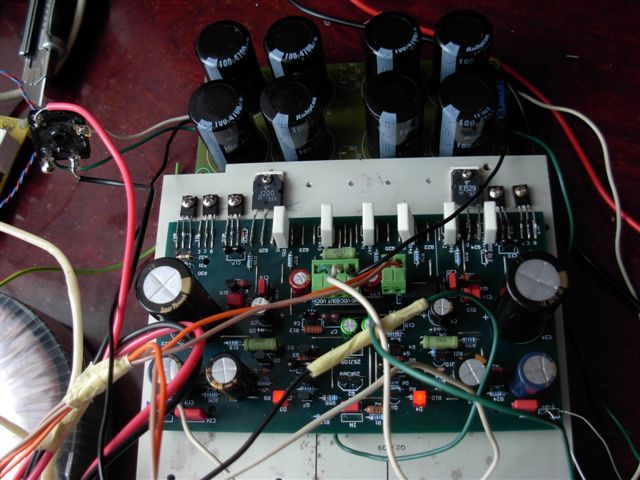

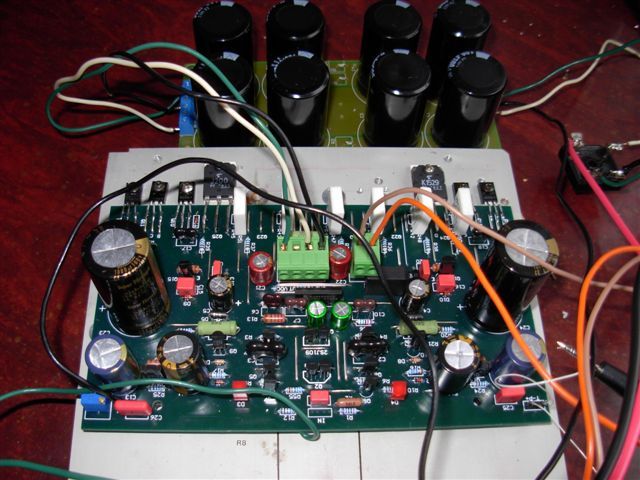

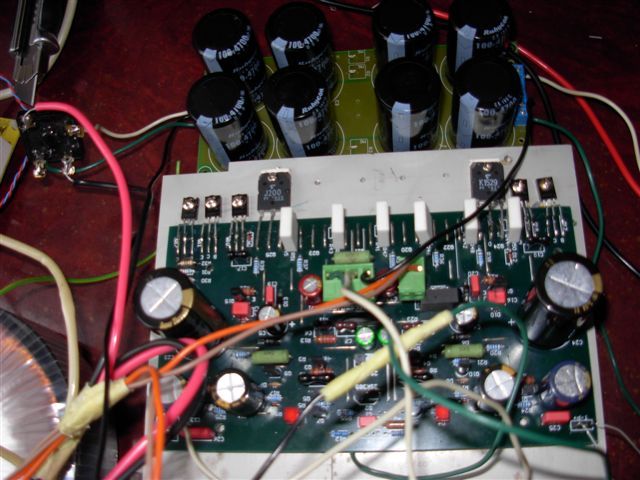

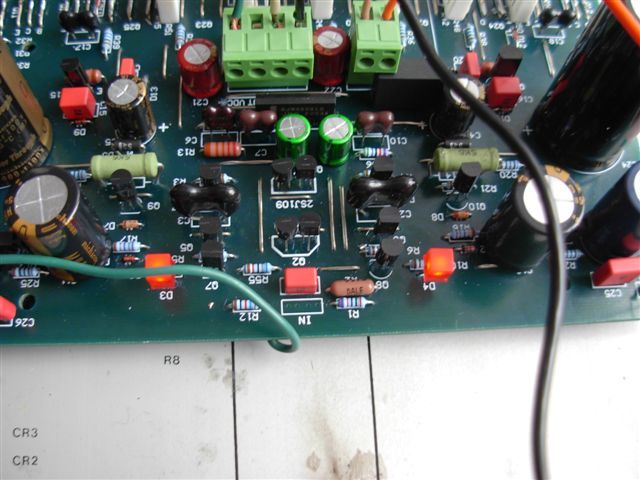

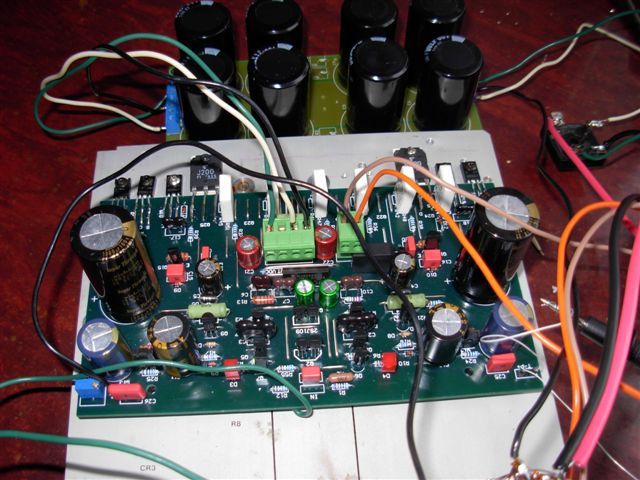

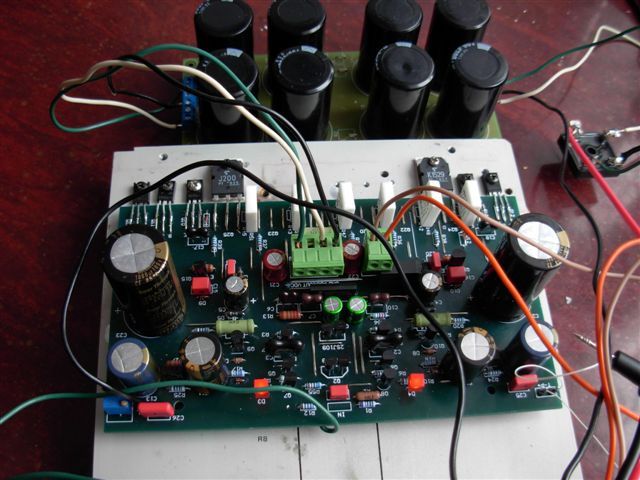

kolejny accu - uruchomiona 305v :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

Gratulacje!!!!



z 406 już zrezygnowałeś?

[mar_70]

graja na zmiane :)))))





PZDR

[bendix101]

graja na zmiane :)))))





PZDR



Klask klask ;-)



Ale nie było łatwo ;-)



swoja droga ciekawa konstrukcja bo na mosfetach.

[mar_70]

...Ale nie było łatwo ;-)





latwo nie bylo bo to pierwszy egzemplarz i trzeba bylo troszeczke nad nim posiedziec i pozmieniac to i owo :)



pzdr

[bendix101]

latwo nie bylo bo to pierwszy egzemplarz i trzeba bylo troszeczke nad nim posiedziec i pozmieniac to i owo :)



pzdr



Zwłaszcza te oporniki ;-)



Na pohybel komunistom ;-))))))

[mar_70]

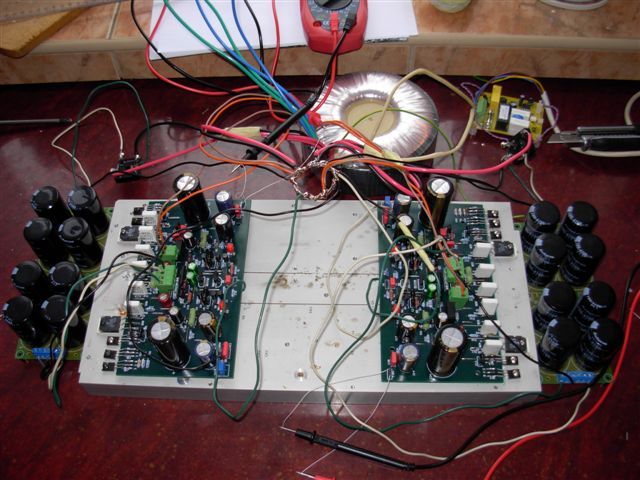

oporniki ? - a fakt - to byl dzwon !!!......hehe tymczasowo caly ten kram zwany 305v umiescilem na stolnicy zony :) bo nie wiedzialem czy wzmak bedzie gral stabilnie i czy sie nie bedzie wzbudzal, ale nic z tych rzeczy !!! takze mozna sie rozgladac za kolejna obudowa :)bo w tej od chinoli upchne 406 :)



pzdr

[osimar]

A jak było z uruchomieniem 406?

Bo wiem, że na początku miałeś problemy.

Samo prowadzenie masy pomogło, czy napotkałeś jakieś inne błędy?

[mar_70]

dokladnie masa !!! - to podstawa - bylo kilka falszywych tropow jak z tymi opampami :)- najwazniejsze to podczas uruchamiania na stole nalezy zapiac wszystkie masy ! - niby mialem je zapiete, ale jak sie pozniej okazalo nie bylo to do konca prawda :) - tutaj podziekowania dla Tomka i bendix-a :)-



pzdr

[osimar]

dokladnie masa !!! - to podstawa - bylo kilka falszywych tropow jak z tymi opampami :)- najwazniejsze to podczas uruchamiania na stole nalezy zapiac wszystkie masy ! - niby mialem je zapiete, ale jak sie pozniej okazalo nie bylo to do konca prawda :) - tutaj podziekowania dla Tomka i bendix-a :)-



pzdr

Dzięki.

Zbieram wszystkie info, bo ja nie wiem kiedy odpalę:(

Chcę zrobić praktycznie jak oryginał, ale tych płytek jest tyle, że już zacząłem się gubić co do czego.

Muszę zrobić obudowę, zamocować wszystkie potki, selektory itp i odpalać po kolei od tyłu, czyli selektor, pre, barwa, zabezpieczenie i wskaźniki i na końca sam wzmacniacz. Trochę czasu może to zając:(



pzdr

[mar_70]

ja zrezygnowalem z barwy - pre pewnie tez nie bede uzywal przynajmniej tego z accu - dzisiaj sprobuje ja to zagra z lampa nr 3.



pzdr

[osimar]

ja zrezygnowalem z barwy - pre pewnie tez nie bede uzywal przynajmniej tego z accu - dzisiaj sprobuje ja to zagra z lampa nr 3.



pzdr

To zdaj relację:)

Mam pre na lampach WK-WA, ale inne zasilanie, na dławikach i na lampie ez80. Wszystko na Telefunkenach. Z Tripathem gra to zacnie.

W Accu robię osobne wejście bezpośrednio do końcówki, żeby można było spróbować inne pre. Jakby ten oryginalny był kiepski, to w obudowie zostawiłem tyle miejsca, że lampowy mi wejdzie. Będzie hybryda:)



pzdr

[bendix101]

To zdaj relację:)

Mam pre na lampach WK-WA, ale inne zasilanie, na dławikach i na lampie ez80. Wszystko na Telefunkenach. Z Tripathem gra to zacnie.

W Accu robię osobne wejście bezpośrednio do końcówki, żeby można było spróbować inne pre. Jakby ten oryginalny był kiepski, to w obudowie zostawiłem tyle miejsca, że lampowy mi wejdzie. Będzie hybryda:)



pzdr



Masa masa i jeszcze raz masa ;-)

[kogutaudio]

Gdzie kupujecie rezystory 4.3K 1W i kondensator 0,33uf do zabezpieczenia?

[osimar]

Gdzie kupujecie rezystory 4.3K 1W i kondensator 0,33uf do zabezpieczenia?

0,33uF Wimy kupiłem w RadioHobby - www.radiohobby.com.pl. Tam kupiłem scalaki do zabezpieczenia no i przy okazji większość pierdółek do zabezpieczenia
