klon Accuphase P-350

[adalbert]

Lista PCB protektorów:

1. freedi - 2 wersje po szt.

2. adik82 - po sztuce

3. woyteksirocki - pcb nr 1 dwie szt.

4. maniol - 2 wersje po sztuce

5. Olkowski-po sztuce

6. crossover64 - 2 wersje po 1szt.

7. descenic - 2 wersje po sztuce

8. gasolin - 1x wersja 1, 3x wersja 2

9. ja_brzoza - 1x wersja 2

10. kikomola - 2 wersje po 1 szt.

11. okularek - 2 wersje po 1 szt.

12. Dr,M - 2 wersje po 1 szt.

13. mariusz.o - 2 wersje po 1 szt.

14. muszegozrobic - 2xwersja 1, 2x wersja2 (wstępnie - musiałbym uzgodnić czy to zmieszczę)

15. Mirfak 1xkomplet

16. hi_aro - 2 wersje po 1 szt.

17. nowy18 - 2 wersje po 1 szt

18. rafals - 1x wersja 1, 3x wersja 2

19. mihau_r - 1x wersja 1, 3x wersja 2

20. jacel_l - 1 komplet

21. hen 1 x wersja 1, 2 x wersja 2

22. omirp - 2 wersje po 2 szt

23. kogutaudio 2 wersje po 1szt

24. wuwu4 - 2 wersje po 1szt

25. darekhifi - 2 wersje po 1szt

26. methan - 2 wersje po sztuce

27. adalbert - 1 wersja 2 szt.

[jamess8]

Lista PCB protektorów:

1. freedi - 2 wersje po szt.

2. adik82 - po sztuce

3. woyteksirocki - pcb nr 1 dwie szt.

4. maniol - 2 wersje po sztuce

5. Olkowski-po sztuce

6. crossover64 - 2 wersje po 1szt.

7. descenic - 2 wersje po sztuce

8. gasolin - 1x wersja 1, 3x wersja 2

9. ja_brzoza - 1x wersja 2

10. kikomola - 2 wersje po 1 szt.

11. okularek - 2 wersje po 1 szt.

12. Dr,M - 2 wersje po 1 szt.

13. mariusz.o - 2 wersje po 1 szt.

14. muszegozrobic - 2xwersja 1, 2x wersja2 (wstępnie - musiałbym uzgodnić czy to zmieszczę)

15. Mirfak 1xkomplet

16. hi_aro - 2 wersje po 1 szt.

17. nowy18 - 2 wersje po 1 szt

18. rafals - 1x wersja 1, 3x wersja 2

19. mihau_r - 1x wersja 1, 3x wersja 2

20. jacel_l - 1 komplet

21. hen 1 x wersja 1, 2 x wersja 2

22. omirp - 2 wersje po 2 szt

23. kogutaudio 2 wersje po 1szt

24. wuwu4 - 2 wersje po 1szt

25. darekhifi - 2 wersje po 1szt

26. methan - 2 wersje po sztuce

27. adalbert - 1 wersja 2 szt.

28. jamess8 - 2 wersje po 1szt

[jaskiniowiec]

Witam, tak się zastanawiam , wszyscy składają , lutują , rozkładają , zmieniają pcb na lepsze z merkaru .



Kto złożył już swojego p-5000 , Na razie dostałem na pw tylko dwie bardzo pozytywne opinie w aspekcie dźwiękowym - tylko problem w tym że tylko od osób brały ode mnie złożone działające układy . -- a reszta . Tego trochę było .

Tak samo 4100 -- kto już gra na nich ??? .



Może jakieś recenzję na temat aspektów dźwiękowych .

[mirfak]

Heh, właśnie chciałem zapytać o wrażenia dźwiękowe tych wzmacniaczy a w szczególności p-7100. Proszę o parę słów na ogólnym forum.



Wysyłane z mojego GT-N7100 za pomocą Tapatalk 2

[rs2512]

Mój p-5000 będę składał dopiero po wakacjach. W tej chwili jestem trochę zajęty. Ale mogę też pochwalić wcześniejszy e-408.

Jeszcze raz dzięki za kit. Trafo i obudowa do p-5000 też już jest.

[mirfak]

Jako, że wątek jest juz gigantyczny, i miejscami chaotyczny, chcę zapytać w tym miejscu czy jest możliwość zamówienia solidnej i eleganckiej obudowy do p7100?



Wysyłane z mojego GT-N7100 za pomocą Tapatalk 2

[adik82]

Części obudowy w wycenie, a na razie akcja merkar :-)

Co do odsłuchów pomiędzy 4100 a 5000 to ciężko stwierdzić który.

Kto przyjdzie do mnie to jednemu jeden a drugiemu drugi w gust trafia.

Obydwa grają bardzo dobrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

Czyli w razie czego szansa na obudowę do p7100 jest?



Wysyłane z mojego GT-N7100 za pomocą Tapatalk 2



Aha, czy trafo z e408 650W będzie można tymczasowo podłączyć do 7100 - chodzi mi raczej o napięcia niż o moc?



Wysyłane z mojego GT-N7100 za pomocą Tapatalk 2

[adik82]

Ty masz 2x50 + 2x55?

Jeżeli tak to ok.

Do kulturalnego słuchania nawet może zostać.

Jak dasz mu po d..ie to może się zagrzać.

[mirfak]

Nie pamiętam dokładnie, ale parametry trafa wg Jaskiniowca. Jutro sprawdzę.



Wysyłane z mojego GT-N7100 za pomocą Tapatalk 2

[Bzyku]

Co do odsłuchów pomiędzy 4100 a 5000 to ciężko stwierdzić który.

Kto przyjdzie do mnie to jednemu jeden a drugiemu drugi w gust trafia.

A mógłbyś napisać jakie są największe różnice między nimi?

[adik82]

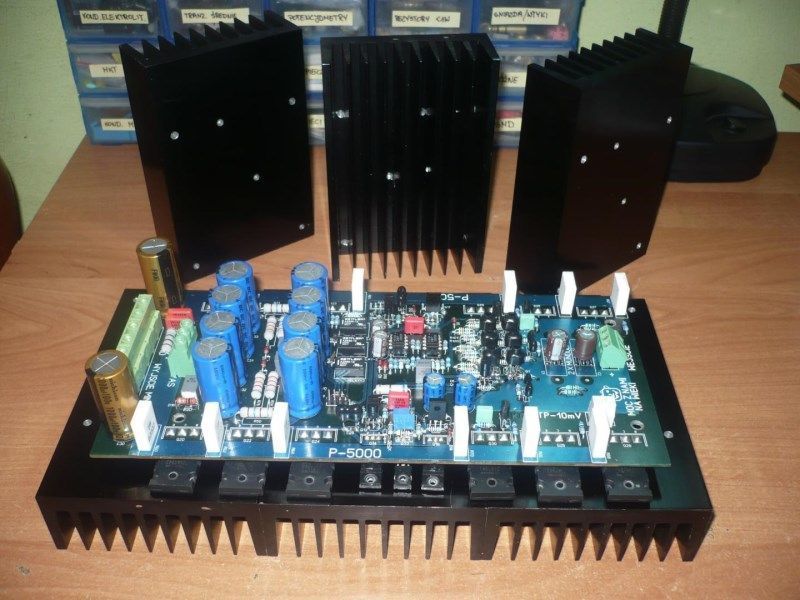

I komplet razem z barwą:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Za niedługo będę też miał p-5000 do sprzedania, tylko go dokończe i uruchomię, bo nie opłacało mi się rozbierać i elementy przekładać na merkar'a.

Ogólnie ta firma pcb robi je bezbłędnie, te z gamy też są ok dopóki nie trzeba będzie wylutowywać elementów któryś raz z kolei. Głównie się tyczy tych lutów na przelotkach.



Aha.

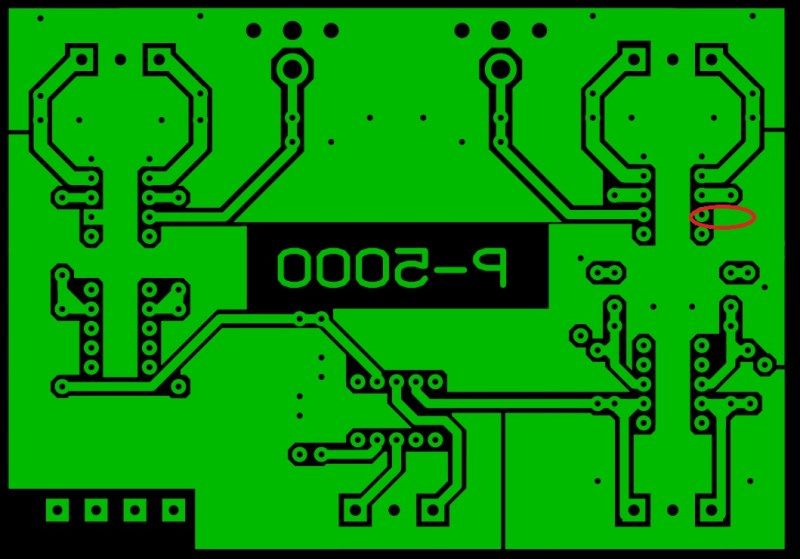

Na pcb wejść w 5000 w jednym miejscu brakuje połączenia:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Czerwca 2013 przez adik82

[rs2512]

te z gamy też są ok dopóki nie trzeba będzie wylutowywać elementów któryś raz z kolei.



Pojedyńcze podniany elementów nie robią im nic złego.

[adik82]

Owszem.

Ale po drugim lub trzecim wylucie np tranzystora który ma po obydwu stronach pady już robi się nieciekawie.

Dla tego zależy mi na full zabezpieczeniach.

Wtedy raz dobrze polutowana, na sprawnych częściach i z głową zaaplikowany w obudowę - nie ma szans na uszkodzenia.

Przeważnie przyczyną uszkodzeń jest nieumiejętne przykręcanie tranzystorów do radiatora, pośpiech lub pomiary "pod napięciem".

A ogólnie to ciężko "załatwić" te końcówki normalnym urzytkowaniem.



W końcu accu daje (jak KIA) 7 lat gwarancji :-):-)

[mihau_r]

koledzy, gdyby miał ktoś na zbyciu PCB barwy, proszę o kontakt na PW

[mirfak]

Hej,

Trafo mam 2x50v i 4x55V. Powinno dać się odpalić p7100.



Jakie parametry powinno mieć docelowe trafo do ww uwzględniając wszystkie planowane dodatki?





Sent from my iPad using Tapatalk HD

[jaskiniowiec]

Osobiście pożyczyłem mojego gotowego p-4100 mojemu młodszemu bratu i gram na 5000 , ten do tego podpiął 4 kolumny soniacza - głośniki po 16 cm i suba z 20 cm- głośnik - z początku nawet nie wiedziałem co do tego podpiął , w jego wieku najważniejsze jest bum bum .

Czyli na jednym kanale 2x6 om plus 4 omy wszystko równolegle .

W jego pokoju jak przywali bum bum to szybę wejściową do drzwi chce wyrwać .

95 procent fabrycznych wzmacniaczy dawno by poszła z dymem , nie dziwie się ze podają moc wyjściowa na 1-2 omach . Ten wzmacniacz to wytrzymuje .((::: .

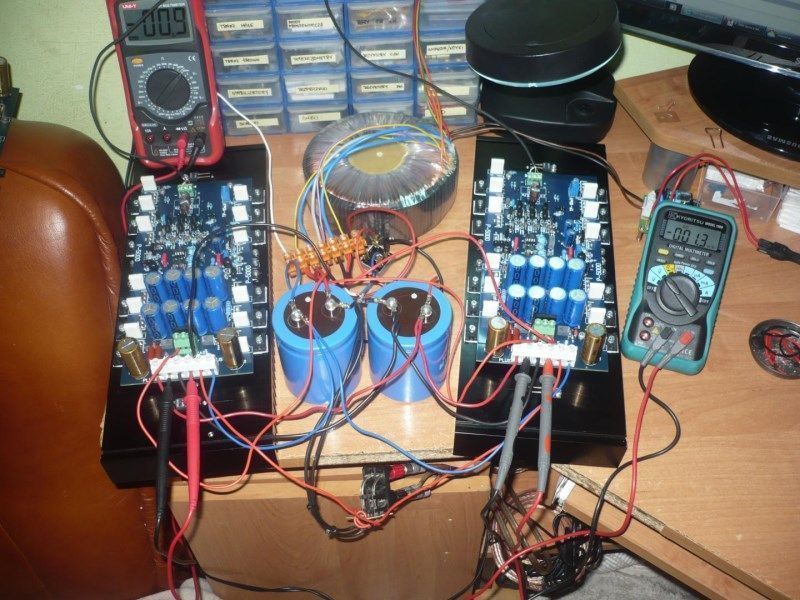

Jestem ciekaw 7100 - jak włożę do obudowy , na razie tylko odpalałem moduły na biurku .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) .



włożyłem tam foty nowych pcb do 4100 i 5000 jak to teraz wygląda po złożeniu , to nie znaczy ze poprzednie grają gorzej , sam mam na nich złożone te wzmaki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Tanie radiatory:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wystarczy dać płaskownik, a w praktyce wygląda to mniej więcej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

Do p7100 trzy radiatory na stronę wystarcza?





Sent from my iPad using Tapatalk HD

[adik82]

Do 7100 to 4 na stronę chyba wystarczą.

Jaskiniowiec przymierzał chyba swoją 7100 na radiatorze o wysokości 150, ale lepiej zapytać.

Do tego dwa płaskowniki pod trany żeby je połączyć ze sobą i ciepło równo odprowadzić.

To są chyba fischery.

Szkoda że są wiercone lub nie w całości, ale za tę cenę ...

Edytowane 3 Czerwca 2013 przez adik82

[Kopczas]

Lista PCB protektorów:

1. freedi - 2 wersje po szt.

2. adik82 - po sztuce

3. woyteksirocki - pcb nr 1 dwie szt.

4. maniol - 2 wersje po sztuce

5. Olkowski-po sztuce

6. crossover64 - 2 wersje po 1szt.

7. descenic - 2 wersje po sztuce

8. gasolin - 1x wersja 1, 3x wersja 2

9. ja_brzoza - 1x wersja 2

10. kikomola - 2 wersje po 1 szt.

11. okularek - 2 wersje po 1 szt.

12. Dr,M - 2 wersje po 1 szt.

13. mariusz.o - 2 wersje po 1 szt.

14. muszegozrobic - 2xwersja 1, 2x wersja2 (wstępnie - musiałbym uzgodnić czy to zmieszczę)

15. Mirfak 1xkomplet

16. hi_aro - 2 wersje po 1 szt.

17. nowy18 - 2 wersje po 1 szt

18. rafals - 1x wersja 1, 3x wersja 2

19. mihau_r - 1x wersja 1, 3x wersja 2

20. jacel_l - 1 komplet

21. hen 1 x wersja 1, 2 x wersja 2

22. omirp - 2 wersje po 2 szt

23. kogutaudio 2 wersje po 1szt

24. wuwu4 - 2 wersje po 1szt

25. darekhifi - 2 wersje po 1szt

26. methan - 2 wersje po sztuce

27. adalbert - 1 wersja 2 szt.

28. jamess8 - 2 wersje po 1szt

29. kopczas - 2 wersja 1 szt



Do p7100 trzy radiatory na stronę wystarcza?



do p4100 3 sztuki powinny być?sorki nie wiem jaka jest różnica w rozmiarze p4100 i p5000.

[adik82]

Pcb 4100 ma szerokość 222 i wysokość z tranzystorami mocy 107, więc powinno wystarczyć.

Pcb do 5000 ma szerokość 260 i wysokość z tranzystorami trochę wciśniętymi pod pcb 140.

Na upartego obydwie wejdą na 3x, z tym że przy 5000 będzie ciaśniej.

[jaskiniowiec]

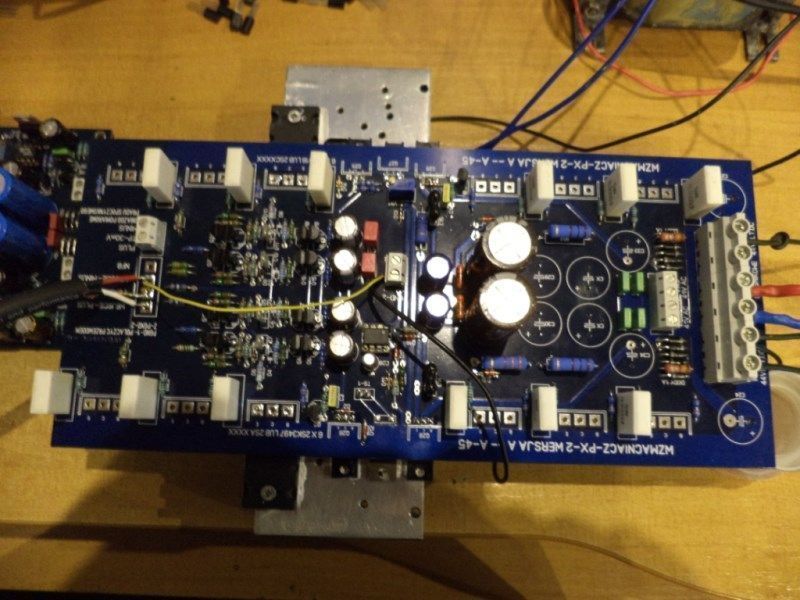

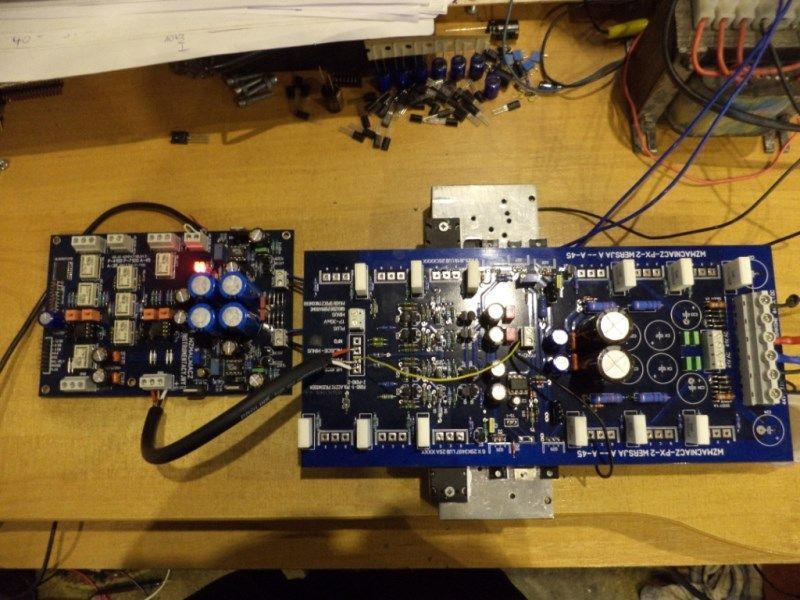

Witam ogólnie zamiast kończyć te zabezpieczenia , odpaliłem prototyp A-45 , ale bez obaw wszystko się dokończy , Niebawem pokarzę jak to wygląda , tylko po tym jak pokazałem nowe pcb to trochę nie potrafię tego wszystkiego ogarnąć .



A-45 , projekt , jest to odpicowana wersja a-35 Układ ma bardziej rozbudowane filtry do stopni napięciowych i miejsce na sześc par końcówek mocy .

Projekt uważam za dosyć udany elektrycznie , żadnych wzbudzeń itp , rusza od kopniaka o ile zostanie dobrze zlutowany zgodnie z opisem na schemacie . Elektrycznie wszystko super , Co do opisów-ki walnąłem się na trzech diodach , po prostu są odwrotnie zaznaczone na pcb - ale to żaden problem o ile się o tym wie i zalutuje odwrotnie niż na opisie pcb . Zaznaczę to na schemacie które to diody .

Jeżeli ktoś nie lubi mosfetów to układ można zmodyfikować stosunkowo łatwo na bi-polary wystarczy tylko pozmieniać kilka wartości rezystorów i włożyć jedna zworkę .

Prąd spoczynkowy można ustawić oczywiście wedle uznania i nie trzeba go ciągnąć do jakieś super klasy A , tak samo można sobie zrobić wersje na mniejszej ilości mosfetów .

Napięcie zasilania stopień końcowy - 2x44volt napięciowy 2x54volt DC . Można zastosować tylko pojedyncze zasilanie .

Na pcb jest wszystko opisane jak do totalnego laika po polsku gdzie co i jak podłączyć .



Na fotce jest ten układ na jednej parce 2sj201 oraz 2sk1530 . Nie do-końca na wszystkie kondensatory ale to nie szkodzi .Gra to elegancko .



Co do dostępności pcb mam tylko 4 komplety tych płytek i to wszystko . oczywiście wykonanie super .

cena jak już pisałem 300 zł za 3 pcb plus układzik wejściowy . Osoby które sobie zarezerwowały niech się zgłoszą na pw i tyle, tych wiadomości mam tam tyle że ............. . Ten kto pierwszy ten bierze .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[areksz]

Lista PCB protektorów:

1. freedi - 2 wersje po szt.

2. adik82 - po sztuce

3. woyteksirocki - pcb nr 1 dwie szt.

4. maniol - 2 wersje po sztuce

5. Olkowski-po sztuce

6. crossover64 - 2 wersje po 1szt.

7. descenic - 2 wersje po sztuce

8. gasolin - 1x wersja 1, 3x wersja 2

9. ja_brzoza - 1x wersja 2

10. kikomola - 2 wersje po 1 szt.

11. okularek - 2 wersje po 1 szt.

12. Dr,M - 2 wersje po 1 szt.

13. mariusz.o - 2 wersje po 1 szt.

14. muszegozrobic - 2xwersja 1, 2x wersja2 (wstępnie - musiałbym uzgodnić czy to zmieszczę)

15. Mirfak 1xkomplet

16. hi_aro - 2 wersje po 1 szt.

17. nowy18 - 2 wersje po 1 szt

18. rafals - 1x wersja 1, 3x wersja 2

19. mihau_r - 1x wersja 1, 3x wersja 2

20. jacel_l - 1 komplet

21. hen 1 x wersja 1, 2 x wersja 2

22. omirp - 2 wersje po 2 szt

23. kogutaudio 2 wersje po 1szt

24. wuwu4 - 2 wersje po 1szt

25. darekhifi - 2 wersje po 1szt

26. methan - 2 wersje po sztuce

27. adalbert - 1 wersja 2 szt.

28. jamess8 - 2 wersje po 1szt

29. kopczas - 2 wersja 1 szt

30. areksz - 2 wersje po 1szt.

[Kopczas]

I kicie p4100 po wlutowaniu wszystkich diod :

zostały mi wolne miejsca D5,D7,D11,D16.to są HZ153L. Nie są potrzebne czy samemu trzeba skołować?

[jaskiniowiec]

Ich się nie lutuje one są znaczone gwiazdka , w org też ich nie ma .

[mirfak]

Jakie wymiary z zalutowanymi tranzystorami ma PCB do p7100?



Wysłane z mojego GT-N7100

[adik82]

Ostatnie sztuki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Aha, nie są to moje ani żadnego mojego znajomego (pytania na pw).

Po prostu kupiłem na próbe i uznałem że to dobra alternatywa drogich radiatorów :-)

Szkoda że są z dziurami, ale zawsze można np. zakitować poxipolem i pędzelkiem zaprawić pod kolor, o zewnętrzną stronę mi chodzi - wizualnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Czerwca 2013 przez adik82

[jaskiniowiec]

29cm x 13cm czyli radiator musi mieć min 30 cm x16cm .

[mirfak]

Dzięki



Wysłane z mojego GT-N7100
