Izolacja portu USB na ADuM4160 (full speed)

[veteran]

Nawiązując do dyskusji dotyczącej jakości druków, jaka wywiązała się w wątku o selektorze, z ciekawości wykonałem prototyp płytki w Satlandzie (www.prototypy.com). Oprócz otworów, które w lewej części płytki nie znajdują się w środku padów, nie ma się do czego przyczepić.



Prototypowa płytka to izolator magistrali USB zbudowany w oparciu o układy AD - ADuM4160 i ADuM5000 w roli przetwornicy. Ze względu na ograniczoną do 100mA wydajność (i dostępność) przetwornicy ADuM5000 dodałem zewnętrzny, liniowy stabilizator. Na płytce znalazło się miejsce na dwa podświetlane przyciski - RESET (nie wiem jeszcze czy będzie potrzebny) i FULL/LOW SPEED. Jutro przyjdą pozostałe komponenty, więc w weekend dam znać jak sprawdza się takie połączenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Bardzo jestem ciekawy wyników, zwłaszcza, że czytałem o pozytywnych efektach w przypadku kilku DAC'ów na PCM270x



A z innej beczki, ja zwykle też robię w prototypach, ale zakładam, że masz także jakiegoś innego producenta PCB. Możesz napisać gdzie normalnie robisz?



Pozdrawiam

[slaver]

Też się kiedyś zastanawiałem nad rozwiązaniem problemu zakłóceń z zasilacza komputerowego i właściwie widzę dwa rozwiązania:



1) 2 dławiki o możliwie niskiej rezystancji i indukcyjności tak kilkanaście/kilkadziesiąt mH na =5V i GND

2) hub USB aktywny zasilany zasilaczem nieimpulsowym z osobiście poprawioną sekcją zasilania?



Niemniej nie wiem jak by takie rozwiązanie działało w praktyce, więc w przypadku zamówienia na taką płytkę/elementy piszę się na komplecik :)

[Ptyś]

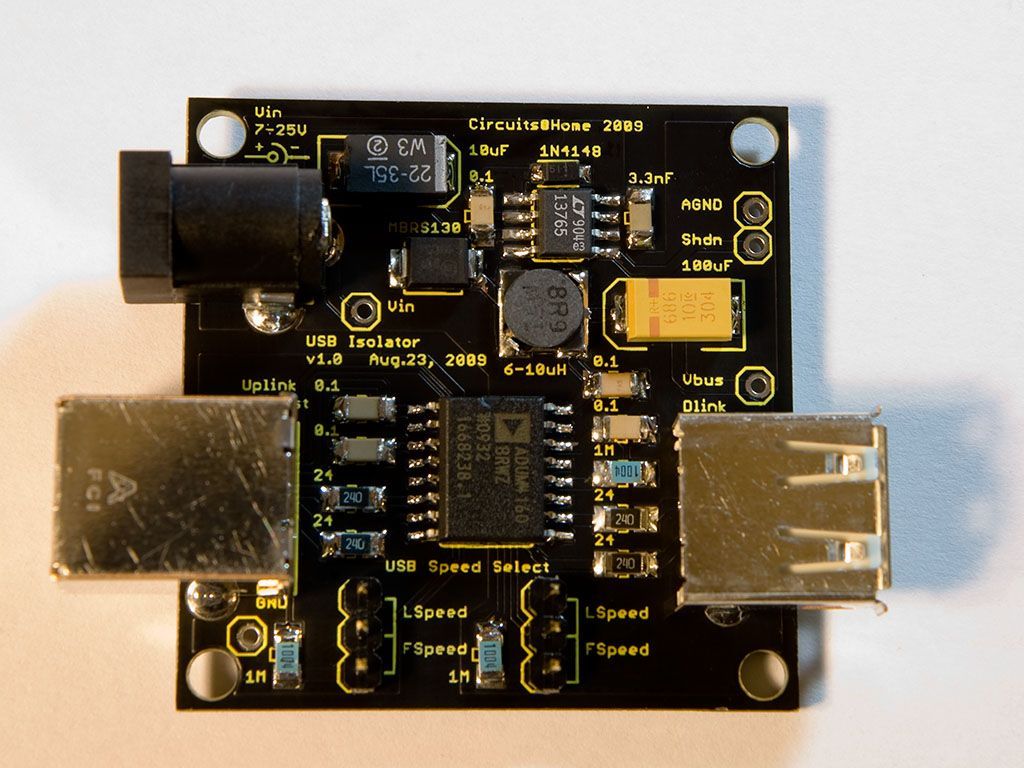

Pod poniższym linkiem jest podobne rozwiązanie, fajnie, gdyby takie coś było dostępne u nas :)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pozdrawiam

Ptyś

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[migrena]

33 dolary plus pnp to sporo. Chyba ze elementy sa dosc drogie?

Mama taki laickie pytanie - jaka przewage ma to rozwiazanie nad przerobka docelowego urzadzenia na zewnetrzne zasilanie? Poza brakiem ingerencji w to koncowe urzadzenie.

[Waldi_06]

na pewno będą chętni na Twoja izolację,

jest trochę DACów z wejściami USB, więc taka izolacja sie przyda.

sam jestem chętny pod moje PCM2707

[veteran]

~migrena



Zewnętrzne zasilanie nie pozwala na całkowite odizolowanie obu urządzeń - oba środowiska nadal mają połączenie elektryczne. ADuM4160 zapewnia izolację galwaniczną. Abstrahując od audio pomyśl o sprzęcie medycznym lub kontrolą/monitoringiem urządzenia pod wysokim napięciem z poziomu PC.



Działa. Większość urządzeń jest wykrywana całkiem sprawie. Najwyższa szybkość transmisji jaką udało mi się w tym momencie uzyskać to 8 megabitów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

A testowałeś to już z jakimś DAC?

[migrena]

Dzieki za wyjasnienie. W sumie to nie wiem czemu mi przez glowe nie przeszlo, ze po liniach danych tez zaklocenia moga isc. Moze z powodu poznej godziny...

[gaballus]

A testowałeś to już z jakimś DAC?



Zastosowałem ten izolator w interfejsie na Tenorze TE7022L, działa bez problemu.

[veteran]

Na stronie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) pisali o problemach przy podłączaniu niektórych urządzeń i konieczności „resetowania” układu. Stąd dodatkowy przycisk na płytce oraz zabezpieczone wejścia/wyjścia (diody, bezpieczniki i dławiki) i dołożyłem dedykowaną przetwornicę. Przycisk RESET nie był mi jeszcze potrzebny ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Poniżej zrzut z RightMarka i "zapętlonej" E-MU 0202. Pomiary wykonałem dwukrotnie i jak widać są one powtarzalne (dwa pierwsze to karta z izolatorem).



W przypadku izolacji stosunek sygnał/szum poprawił się o jakieś 2.5dB, spadły też zniekształcenia IMD, poprawiła się też dynamika.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Oddaję płytkę do zakładu - jeżeli ktoś jest zainteresowany to dajcie znać. Mogę też zamówić więcej układów ADUM4160 i ADUM5000.



Finalnie przyciski znajdą się na małej, odłamywanej płytce i nie muszą być montowane. Ze względu na niewielką wydajność prądową przetwornicy ADUM5000 (ok. 100mA) polecam zastosować stabilizator. Mniejszy jest jest wtedy również poziom szumów.

[andrzej!obibok]

ja się piszę na dwa komplety płytek + dwa komplety układów ADUM4160 i ADUM5000.

[veteran]

Zastanów się dobrze nad ADUM5000 - moim zdaniem do zastosować audio nie warto.

[Krzych 2]

ja się piszę na dwa komplety płytek + dwa komplety układów ADUM4160 i ADUM5000.

W związku z projektem płytki pod Tenora , jestem zainteresowany jedną sztuką ADUM4160.

[andrzej!obibok]

w sumie mam do zasilenia z usb pcm2906 który rezerwuje z portu usb 500 mA

więc lepszy będzie stabilizator , tylko czy to nie wpłynie w żaden sposób na izolację galwaniczną?

edit// możesz użyczyć schemat tej płytki bo patrząc na notę katalogowa tego strona 11 rys5. Recommended Printed Circuit Board Layout mam wrażenie że potrzebuję tylko ten układ ADuM4160 w sumie ale chciałbym to porównać do twojego projektu żeby zmniejszyć nieco płytkę bo aż tyle miejsca nie mam w urządzeniu docelowym...

[frd__]

Veteran,



W twoich wynikach z EMU uzyles trybu 24/48? Czy testowales wyzsze rozdzielczosci? Glownie chodzi mi tu o 24/96.



F

[gaballus]

Veteran,



W twoich wynikach z EMU uzyles trybu 24/48? Czy testowales wyzsze rozdzielczosci? Glownie chodzi mi tu o 24/96.



F

Może ja odpowiem :)

Obawiam się że zrobienie pomiarów w trybie 24/96 będzie niemożliwe, ADUM4160 obsługuje maksymalnie tryb full speed co jest niewystarczające dla full dupleksa 24/96.

Odtwarzać się da i nagrywać także ale nie jednocześnie, trzeba by 2 Emu aby zrobić takie pomiary z izolacją.

[veteran]

Schemat wersji którą testowałem jest do pobrania tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jeżeli chodzi o próbkowanie 24/48 to zgadza się, w karcie pracował zarówno DAC jak i ADC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej!obibok]

jaką rolę spełnia wg schematu D5 i D6 ?

[slaver]

Piszę się na komplet:

płytka + ADuM4160



Jakbyś projektował może nową wersję płytki - bez przetwornicy - z samym stabilizatorem (i może prostownikiem) to również się piszę.

[jaizm]

gotowe rozwiązanie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej!obibok]

dzięki jaizm, kupie gotowe rozwiązanie,

zamówienie nieaktualne

[kabturek]

Chętnie dołącze się do zamówienia na sztukę sztukę ADUM. jakaś lista na płytki/adum ?

[barmanekm]

Witam, a może powstała by w taki razie wersja bez ADUM5000 tylko na samym stabilizatorze? Czy zastosowanie tutaj jakiegoś lepszego regulatora ma sens?

[veteran]

Finalna płytka jest mniejsza niż ta prezentowana na zdjęciach. W porównaniu ze stabilizatorem ADUM5000 nie zajmuje dużo miejsca. Lepsza stabilizacja ma sens wtedy, kiedy zasilasz urządzenie z portu USB (np. zewnętrzne karty dźwiękowe).

[Woper1]

Jestem zainteresowany kompletem.

[barmanekm]

A jeszcze pytanie, czy da się ADUM4160 zastąpić bezpośrednio ADUM3160. Rozstaw nóżek taki, sam i parametry takie sam. Różni się napięciem izolacji 2.5kV vs 5kV i jest połowe tańszy (np. w Farnellu)

[kabturek]

wg datasheeta sa identyczne a raczej nikt nie planuje takich napięć do DACów (ani nie są one możliwe). więc chyba nawet lepiej wybrać adum3160 (pod względem ekonomicznym)
