klon K&H SB280

Bogdan

Przez Bogdan ,
w DIY

Tematy

Rekomendowane odpowiedzi

Bogdan Wschodząca gwiazda

Bogdan

Opublikowano
Opublikowano

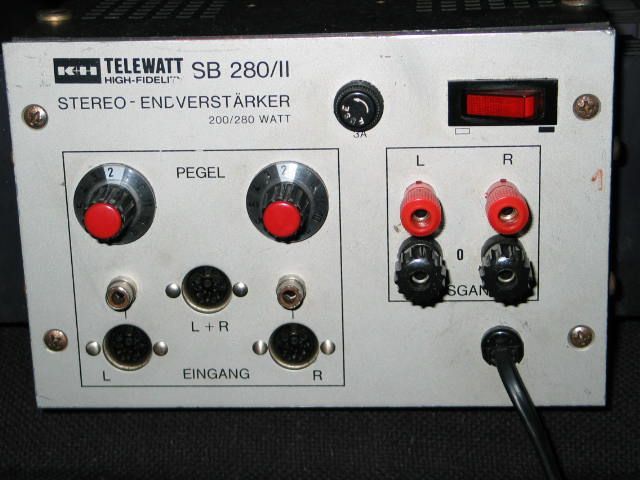

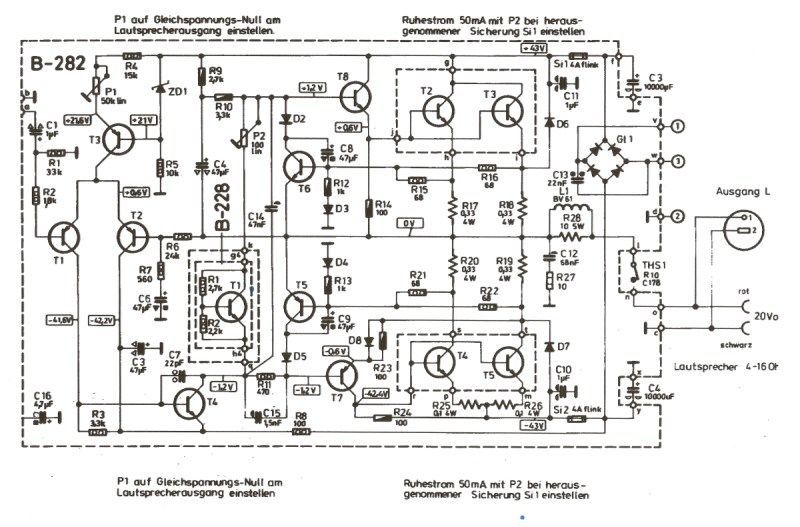

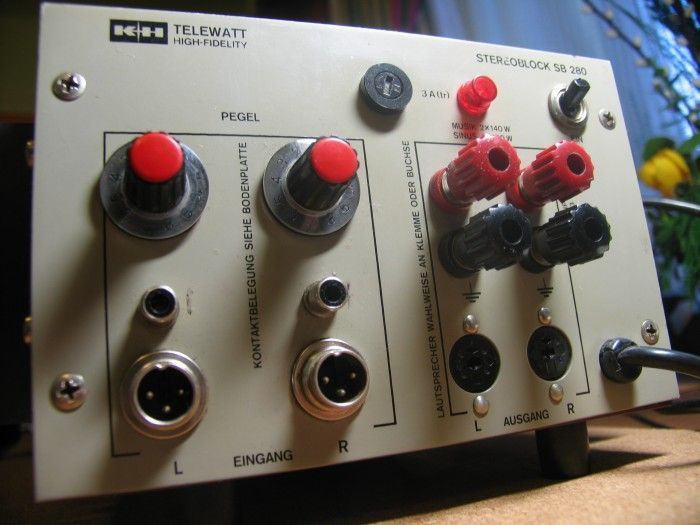

A może będą chętni na takiego niepozornego klona - wzmacnicz studyjny Klein $ Hummel SB280 , prosty układ a ponoć gra znakomicie - czemu nie :-)



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Moc jest wystarczająca , więc może trzeba go wypróbować.





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
https://www.audiostereo.pl/topic/82148-klon-kh-sb280/
Udostępnij na innych stronach
NE5532 Poszukiwacz

NE5532

Opublikowano
Opublikowano

A może będą chętni na takiego niepozornego klona - wzmacnicz studyjny Klein $ Hummel SB280 , prosty układ a ponoć gra znakomicie - czemu nie :-)



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Moc jest wystarczająca , więc może trzeba go wypróbować.

Nieśmiało się zapytam na jakich tranzystorach ma być ten klon? Oryginały chyba odpadają z przyczyn oczywistych?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
https://www.audiostereo.pl/topic/82148-klon-kh-sb280/#findComment-2180591
Udostępnij na innych stronach
Bogdan Wschodząca gwiazda

Bogdan

Opublikowano
  • Autor
Opublikowano

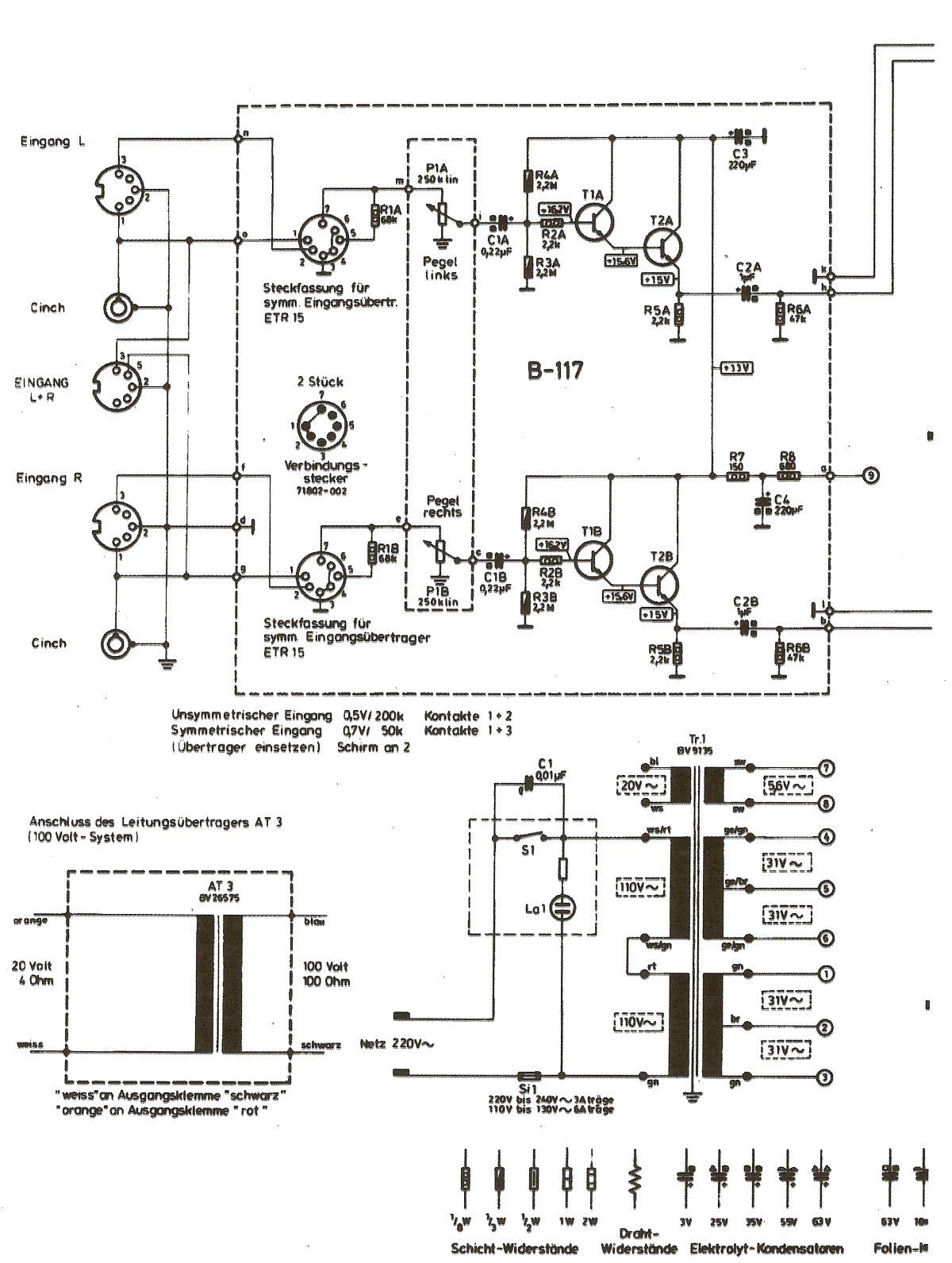

spis oryginałów poniżej i schemat wtórnika wejściowego, ale z niego można zrezygnować, ale doborem tranzysorów można trochę potunningować , końcowe moim zdaniem to obowiazkowo MJ15003, drivery to MJE15030/1 , napięciowy np. 2SC3421 lub inny dobry , różnicowe BC560, ale mozna troche popróbować

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
https://www.audiostereo.pl/topic/82148-klon-kh-sb280/#findComment-2180629
Udostępnij na innych stronach
Bogdan Wschodząca gwiazda

Bogdan

Opublikowano
  • Autor
Opublikowano

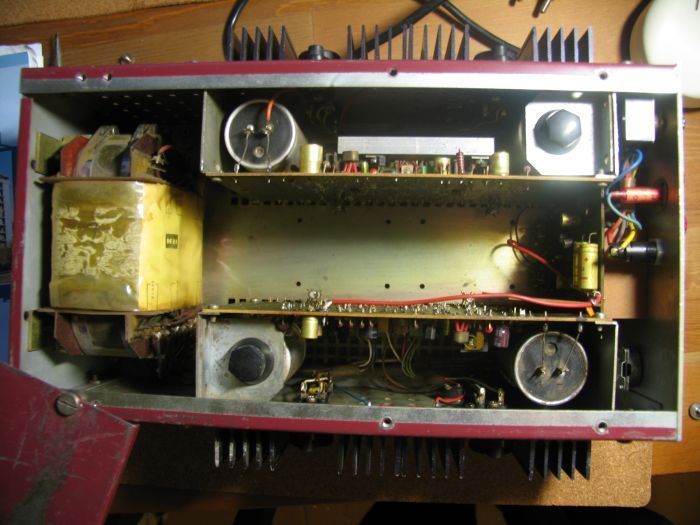

szukam materiałów na temat tej końcówki mocy i znalazłem takie zdjęcie, jeszcze za mało żeby skopiować pcb :-(

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
https://www.audiostereo.pl/topic/82148-klon-kh-sb280/#findComment-2182006
Udostępnij na innych stronach
  • 4 miesiące później...
Sibelius Nowicjusz

Sibelius

Opublikowano
Opublikowano

Witam,wpomniany wzmacniacz projektowany w początkach lat 70 tych "grać" dobrze nie może a to z powodu dużych zniekształcen dynamicznych "TIM'wystarczy spojrzeć na aplikację tego urządzenia, aby nabrac pewności że tak jest! Pozdr.

Odnośnik do komentarza
https://www.audiostereo.pl/topic/82148-klon-kh-sb280/#findComment-2266280
Udostępnij na innych stronach
Zdzislav Entuzjasta

Zdzislav

Opublikowano
Opublikowano

Sibelius siedzi na forum i wyłapuje nowe tematy o sb280:P Ma tylko 2 posty i oczywiście każdy jest o zniekształceniach TIM K&H. Ciekawe czy kiedykolwiek miałeś ten wzmacniacz w rękach? Mój był bardzo dokładnie mierzony, nie odbiega parametrami od dzisiejszych wzmacniaczy...



wg mnie sb280 gra bardzo zacnie. Można porównać ten sound do amerykańskiej szkoły wielkich pieców :) Nie jest uniwersalny, najlepiej sprawdza sie z ciepło-grającymi kolumnami. U mnie z pioneerami hpm 100 dynamika niszczy :) Jeżeli masz mułowate kolumny to hummel doda im skrzydeł. Kontroluje każde głośniki. Potrzebuje dobrego źródła, bo wypluje to co dostanie. Jak będzie tanie dvd z twardym ostrym brzmieniem to takie dostaniesz. Jego dodatkowym plusem jest świetna scena i stereo. Minusem jest brak ogłady oraz lepszego oddania barw.

Odnośnik do komentarza
https://www.audiostereo.pl/topic/82148-klon-kh-sb280/#findComment-2266585
Udostępnij na innych stronach
Rambo Kompan

Rambo

Opublikowano
Opublikowano

Sam układ elektryczny to żadna rewelacja ale być może, że diabeł tkwi w projekcie PCB i jej połączeniu z obudową. Jest to bardzo prawdopodobne ale nie mam w 100% przekonania, bo ciężko z obrazka wszystko wypatrzeć. Na pewno widać na fotce fajne trafo.

"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Odnośnik do komentarza
https://www.audiostereo.pl/topic/82148-klon-kh-sb280/#findComment-2267115
Udostępnij na innych stronach
  • 3 miesiące później...
Zdzislav Entuzjasta

Zdzislav

Opublikowano
Opublikowano

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



SB280 znowu sprzedany za 300eu...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
https://www.audiostereo.pl/topic/82148-klon-kh-sb280/#findComment-2346272
Udostępnij na innych stronach
