Analogowy miernik VU

[r1212]

jeszcze pytanko:

Czy D1 nie powinna być germanowa ?

A dlaczego ??

[jankre]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 1 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

[garcin]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 1 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

[twonk]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 1 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

[dino]

A dlaczego ??





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

The rectifier circuit is as simple as I could make it, but will still have quite good performance. The diode voltage drop of a germanium device is only about 200mV (as opposed to 650mV for a silicon diode), so the low level inaccuracy is minimised.



W "wzmacniaczach" rys 3.94 są germanowe. Potem już (niewiadomo dlaczego) krzemowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[r1212]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

The rectifier circuit is as simple as I could make it, but will still have quite good performance. The diode voltage drop of a germanium device is only about 200mV (as opposed to 650mV for a silicon diode), so the low level inaccuracy is minimised.



W "wzmacniaczach" rys 3.94 są germanowe. Potem już (niewiadomo dlaczego) krzemowe.

Wg. mnie układ przedstawiony na powyższym schemacie odpowiada schematowi mojego układu "po poprawkach na czerwono". Wtedy ma znaczenie czy dioda jest germanowa czy krzemowa, bo germanowe miały napięcie przewodzenia ok. 0.2V a krzemowe 0.6V i poniżej tych napięć na wyjściu było 0. Wg. mnie w układzie który zrobiłem, gdzie sprzężenie zwrotne przypięte jest za diodą, spadek na diodzie nie ma znaczenia. Chyba że jestem w błędzie to proszę o poprawkę.



W "wzmacniaczach" rys 3.94 są germanowe. Potem już (niewiadomo dlaczego) krzemowe.

Wydaje mi się, że właśnie dlatego na 3.94 jest germanowa, żeby próg zadziałania był jak najniższy, a później w układzie logarytmującym jest uwzględniony spadek 0.6 na diodach krzemowych. Na 3.98 jest krzemowa bo wg. mnie w tym układzie to napięcie nie ma już znaczenia.



PS. nie wiem czy inni użytkownicy nie posiadający "Wzmacniaczy ..." Feszczuka nie obrażą się, że posługujemy się w dyskusji numerami schematów z tej książki. Ale wyjdźmy z założenia, że każdy DIY audio ma na półce zieloną biblię audifilizmu :))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Lutego 2012 przez r1212

[kiku1]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 2 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

[r1212]

Nieco problematycznie wyglądają te zworki pod rezystorami, da się je jednak umieścić wzdłuż rezystorów. Nie wiem tylko czy przewidujesz jeszcze zmiany projektu.

Rzeczywiście nie było to zbyt estetyczne - poprawione - zworki wzdłuż rezystorów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[r1212]

Płytki zamówione, ale jeszcze 1 error Panowie odkryli - jak przefrezyje zasilacz od strony napisów to mogą oderwać się ścieżki przy rozłamywaniu (trzeba by je wcześniej nacinać w odpowiednim miejscu + jest jakiś problem technologiczny ze przy jednostronnych płytkach trzeba dokonywać jakiś dodatkowych czynności przy frezowaniu od strony napisów).

Jak przefrezuje od strony druku to przetnie ścieżki.

Problem rozwiązany - będą cynowane pady na ścieżce w miejscu frezowania. Jak zasilacz będzie potrzebny to się je zewrze kropelką cyny - nie chciałem robić kolejnych 3 przelotek. W poniedziałek pójdą jeszcze raz pliki do firmy produkcyjnej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Lutego 2012 przez r1212

[ja_brzoza]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 2 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

12. ja_brzoza - 2 szt.

[m0ty1]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 2 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

12. ja_brzoza - 2 szt.

13. m0ty1 - 2 szt.

[loszmi]

A to już lista zamknięta?



Tak bez zapowiedzi parafialnych?

[r1212]

A to już lista zamknięta?



Tak bez zapowiedzi parafialnych?

A skąd takie przypuszczenie - że zamówiłem to nie znaczy że zamykam. Zamówiłem 40 szt. - na razie spoko.

Ale skoro jest potrzeba to wyznaczam termin zapisów 20.02 do godz. 20:02:20 co oznacza, że w poniedziałek po "Dzienniku" kończymy :)

Edytowane 17 Lutego 2012 przez r1212

[gasolin]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 2 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

12. ja_brzoza - 2 szt.

13. m0ty1 - 2 szt.

14. gasolin - 2 szt.

[r1212]

No to już więcej nie przerabiam.

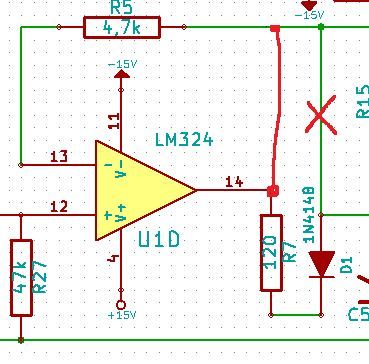

Po kolejnej dyskusji jednak zworki między zasilaczem a układem wskaźnika (co drucik to drucik).

Poprawiłem jeszcze troszkę prowadzenie ścieżek, skróciłem do minimum zworki, dorobiłem opisy zworek żeby nie zapomnieć wlutować :).

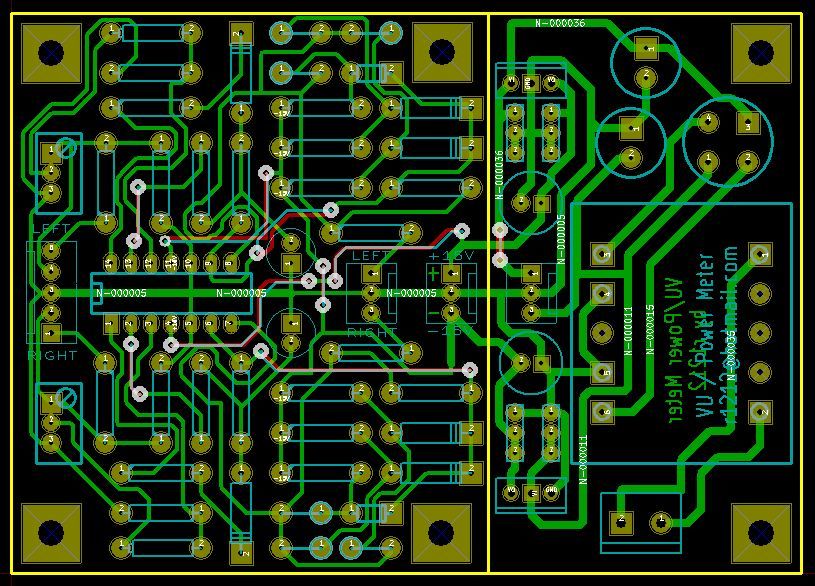

Ostateczne widoki płytki poniżej.

Uff.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Lutego 2012 przez r1212

[Seweryn]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 2 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

12. ja_brzoza - 2 szt.

13. m0ty1 - 2 szt.

14. gasolin - 2 szt.

15. Seweryn - 2 szt.

[Robertinus]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 2 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

12. ja_brzoza - 2 szt.

13. m0ty1 - 2 szt.

14. gasolin - 2 szt.

15. Seweryn - 2 szt.

16. Robertinus - 2 szt.

[homodelfinus]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 2 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

12. ja_brzoza - 2 szt.

13. m0ty1 - 2 szt.

14. gasolin - 2 szt.

15. Seweryn - 2 szt.

16. Robertinus - 2 szt.

17. homodelfinus - 2szt.

Edytowane 18 Lutego 2012 przez homodelfinus

[dino]

r1212



Tez się zastanawiałem nad sensem germanowych diod (na szczęście mam takie diody).

W "angielskojęzycznym" linku mimo zastosowania WO nadal są germanowe.

Prawdopodobnie przy VU metrze ma to większe znaczenie niż przy podpięciu do wyjścia wzmacniacza.

Jak będzie PCB to sprawdzę 2 wersje z krzemem i germanem i zobaczymy co wyjdzie.



Czekamy na PCB :)

[r1212]

r1212



Tez się zastanawiałem nad sensem germanowych diod (na szczęście mam takie diody).

W "angielskojęzycznym" linku mimo zastosowania WO nadal są germanowe.

Prawdopodobnie przy VU metrze ma to większe znaczenie niż przy podpięciu do wyjścia wzmacniacza.

Jak będzie PCB to sprawdzę 2 wersje z krzemem i germanem i zobaczymy co wyjdzie.



Czekamy na PCB :)

ale w linku sprzężenie jest przed diodą, a u mnie jest za. Trzeba sprawdzić w naturze - wg. mnie w moim układzie bez znaczenia.

[dino]

ale w linku sprzężenie jest przed diodą, a u mnie jest za. Trzeba sprawdzić w naturze - wg. mnie w moim układzie bez znaczenia.



Też tak sadze. Układ logarytmujący powinien skompensować problemy z małymi sygnałami.

Ja będę układu używał jako miernik VU wiec trochę poeksperymentuje.

[stero]

Lista na pcb 1. kw - 2 szt. 2. kolmen - 2 sztuki 0Rh+ 3. woldo4 - 3 szt 4. marcin uc - 2 szt. 5. adik82 - 2szt. 6. kiku1 - 2 szt. 7. Loszmi - 4 szt. tak wstępna ilość 8. dino - 2szt. 9. jankre - 2 szt. 10. garcin - 2 szt. 11. twonk - 2 szt. 12. ja_brzoza - 2 szt. 13. m0ty1 - 2 szt. 14. gasolin - 2 szt. 15. Seweryn - 2 szt. 16. Robertinus - 2 szt. 17. homodelfinus - 2szt. 18. stero -2szt.



Źródło:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Copyright © Audiostereo.pl



Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 2 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

12. ja_brzoza - 2 szt.

13. m0ty1 - 2 szt.

14. gasolin - 2 szt.

15. Seweryn - 2 szt.

16. Robertinus - 2 szt.

17. homodelfinus - 2szt.

18. stero -2szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[r1212]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 2 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

12. ja_brzoza - 2 szt.

13. m0ty1 - 2 szt.

14. gasolin - 2 szt.

15. Seweryn - 2 szt.

16. Robertinus - 2 szt.

17. homodelfinus - 2szt.

18. stero -2szt.

[Irek 10]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 2 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

12. ja_brzoza - 2 szt.

13. m0ty1 - 2 szt.

14. gasolin - 2 szt.

15. Seweryn - 2 szt.

16. Robertinus - 2 szt.

17. homodelfinus - 2szt.

18. stero -2szt.

19. Irek 10 - 2 szt.

[Irek 10]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 2 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

12. ja_brzoza - 2 szt.

13. m0ty1 - 2 szt.

14. gasolin - 2 szt.

15. Seweryn - 2 szt.

16. Robertinus - 2 szt.

17. homodelfinus - 2szt.

18. stero -2szt.

19. Irek 10 - 1 szt.

[smackhorn]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 2 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

12. ja_brzoza - 2 szt.

13. m0ty1 - 2 szt.

14. gasolin - 2 szt.

15. Seweryn - 2 szt.

16. Robertinus - 2 szt.

17. homodelfinus - 2szt.

18. stero -2szt.

19. Irek 10 - 1 szt.

20. Smackhorn - 1 szt.

[grip]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 2 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

12. ja_brzoza - 2 szt.

13. m0ty1 - 2 szt.

14. gasolin - 2 szt.

15. Seweryn - 2 szt.

16. Robertinus - 2 szt.

17. homodelfinus - 2szt.

18. stero -2szt.

19. Irek 10 - 1 szt.

20. Smackhorn - 1 szt.

21. grip - 2 szt. - jeśli można ;)

[r1212]

Lista na pcb

1. kw - 2 szt.

2. kolmen - 2 sztuki 0Rh+

3. woldo4 - 3 szt

4. marcin uc - 2 szt.

5. adik82 - 2szt.

6. kiku1 - 2 szt.

7. Loszmi - 4 szt. tak wstępna ilość

8. dino - 2szt.

9. jankre - 2 szt.

10. garcin - 2 szt.

11. twonk - 2 szt.

12. ja_brzoza - 2 szt.

13. m0ty1 - 2 szt.

14. gasolin - 2 szt.

15. Seweryn - 2 szt.

16. Robertinus - 2 szt.

17. homodelfinus - 2szt.

18. stero -2szt.

19. Irek 10 - 1 szt.

20. Smackhorn - 1 szt.

21. grip - 2 szt. - jeśli można ;)

Na razie zamykamy listę, obrobię jakoś ładnie w kratki i będziemy potwierdzać.

[ricon]

informacyjnie na e-yu są gotowe sterowniki do VU-metrów stereo po 14$ ,Jest sens rzeźbienia?

[r1212]

informacyjnie na e-yu są gotowe sterowniki do VU-metrów stereo po 14$ ,Jest sens rzeźbienia?

Co za bezsensowny wpis.



Myślę, że nie ma. W sklepie są też gotowe wzmacniacze i DAC'i. A na e-bayu za1/2 ceny :).

Wycofuje zamówienie płytek i kupujemy na e-bay'u.



PS. jak złożę to wystawię na e-bay za 13,50S a na allegro po 13$. Żeby była konkurencja i gospodarka rynkowa.

Edytowane 21 Lutego 2012 przez r1212
