Splitter głośnikowy

[grzechniks]

witam,



kupiłem splitter głośnikowy,który ma na wejściu APMLIFIER1, a na wyjściu SPEAKERS1 i SPEAKERS2.

Pytałem Pana w sklepie, czy mogę podłączyć za jego pomocą dwa wzmacniacze do jednej pary kolumn.

Powiedział, że tak. Na splitterze jest przełącznik między SPEAKERS1 i SPEAKERS2



Więc podłączyłem kolumny do wejścia AMP1, a wzmacniacze do wejść SPEAKERS1 i SPEAKERS2.

Niestety po włączeniu wzmaka 1, włącza się układ zabezpieczający i wyłącza wzmaka.



Czy ten splitter jest wadliwy, czy też w takiej konfiguracji nie może działać poprawnie?

W sumie przełącza tylko ścieżkę przepływu prądu.

pozdrawiam,

[kowal]

Witam,

nie sądzę żeby w takiej konfiguracji to urządzenie działało poprawnie.

Myśląc logicznie i chcąc podłączyć dwa wzmacniacze pod jeden zestaw kolumn na wejściu powinno być:APMLIFIER1,APMLIFIER1 i przełącznik miedzy nimi.A na wyjściu SPEAKERS.

Najwyraźniej niedouczony sprzedawca wprowadził cię w błąd(nie koniecznie celowo)

Pozdrawiam,

[stern]

A mnie się to zachowanie wydaje dziwne, ponieważ powinno to działać poprawnie w obu przypadkach. Mógłbyś wkleić zdjęcie jak to wygląda ewentualnie podać linka do tego urządzenia? Czy ten splitter ma także opcję speaker1+speaker2?

[Ryszard1]

Najprosciej rozrysowac schemat, wystarczy kartka, olowek i Omomarka,

[stern]

Nie mogę być tego pewny, ale wydaje mi się że jest on skonstruowany w ten sposób, że gniazda do głośnikow Sp1 i Sp2 są połączone w szereg, a przełącznik zwiera albo jedne albo drugie albo wogóle jeżeli jest opcja 1+2. Jeżeli tak jest, to w przypadku podłączonych obu wzmacniaczy, wzmacniacz podłączony do SP1 będzie stale zwarty poprzez przewód zerowy, a wzmacniacz podłączony do SP2 tylko w jednym położeniu przełącznika.

[grzechniks]

splitter ma pozycję speakers1+speakers2.

czyli jest dokładnie tak, jak pisze stern.

wiecie, gdzie kupić splitter z 2xamp i 1xspekers?





tu link:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

muszę kupić coś innego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

muszę kupić coś innego.

Niekoniecznie, można to przelutować lub przepiąć, ale wtedy w środkowej pozycjii nie będzie 1+2, tylko off, co do Twoich zastosowań jest najzupełniej właściwe. Oczywiście będzie wtedy możliwość również stosowania normalnie ale bez możliwości 1+2. Inne splittery będą pewnie podobnie skonstruowane z tego powodu, że takie podłączenie wymaga najmniejszej liczby styków przełącznika. Jest to rzecz prosta do zrobienia.

[kowal]

Polecam przeczytać dokładnie 1 post,

chodzi o podłączenie dwu wzmacniaczy pod jeden zestaw głośników.

I choć nie jest to skomplikowane do wykonania,to jak ktoś nie potrafi to lepiej samemu tego nie robić.Można sobie uwalić wzmacniacze,w pierwszym poście jest napisane ze zadziałało zabezpieczenie.A to już sygnał ze jest coś nie tak.

Pozdrawiam,

[stern]

Jest nie tak, ale da się łatwo zrobić tak aby to działało poprawnie.

[grzechniks]

>stern



przelutować lub przepiąć?

Oczywiście pozycja 1+2 jest mi niepotrzebna.

Z checią wykonam, tyle, że nie wiem co i jak.

Możesz podpowiedzieć?

[stern]

Tak, oczywiście, podpowiem Ci. Mógłbyś wkleić jakieś zdjęcie wnętrza? Wtedy będzie łatwiej chyba.



Ten splitter umożliwi Ci podłączenie dwóch wzmacniaczy, musisz jednak wiedzieć że nie możesz do niego podłączać wzmacniaczy mających wyjście mostkowe czyli takie w których żaden zacisk głośnikowy nie łączy się z masą. Niewiele jest takich sprzętów ale zdarzają się.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Jeśli Fotka jest z allegro jest tą i masz takie urządzenie jak na zdjęciu to to w urządzeniu powinien siedzieć przełącznik 3 pozycyjny który wybiera raz 1 parę kolumn raz 2 parę a w pozycji środkowej powinien załączyć obie pary głośników do wzmacniacza.

jeśli łączy je równolegle - nie zalecane bo spadała by dla wzmacniacza impedancja obciążenia i mogło by to uszkadzać wzmacniacz ,jeśli szeregowo to ok bo impedancja by rosła. Ale w obu przypadkach podłączenie wzmacniaczy w miejsce głośników a głośnika w miejsce wzmacniacza będzie skutkowało ze połączenia między wzmacniaczami będą niedopuszczalne i można sobie upalić wzmacniacze. trzeba by zmienić połączenia wewnętrzne we urządzeniu i zastosować przełącznik 2 pozycyjny z podłączeniem jak narysował Stern. A najlepiej z możliwością także rozłączania masy bo może się okazać w niektórych przypadkach ze masa w obu wzmacniaczach może - mieć inny potencjał i tez się może coś sfajczyć.

Pozdrawiam Bodo.

[stern]

Nie trzeba stosować 2 pozycyjnego przełącznika, ten który jest będzie bardzo dobry. Chcąc rozłączać masy potrzebny byłby przełącznik czterosekcyjny. Nie ma jednak takiej potrzeby, ponieważ masy obu wzmacniaczy będą na tym samym potencjale jeżeli będą podłączone do tej samej listwy.

[grzechniks]

po południu wkleję zdjęcie środka, tzn. przełącznika i kabelków do niego poprowadzonych.

dzięki za porady.

[grzechniks]

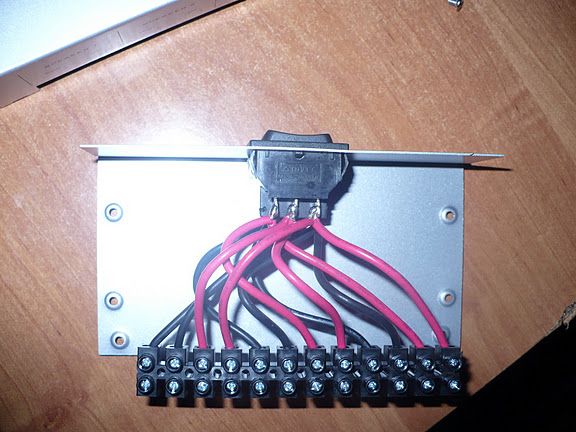

wklejam zdjęcie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

No to teraz rozłącz to wszystko i połącz wg. rysunku który wkleiłem wyżej. Nawet bez lutownicy można to zrobić.

[nedj]

Jesteś pewien?

Zwróć proszę uwagę, że przełącznik ten nie ma opcji "Off" albo "0". Czyli przy ustawieniu "1" pierwszy wzmacniacz będzie podłączony z kolumnami. Przy "2" - drugi. Przy "1+2" - oba!

Jeśli się mylę, to przepraszam i mnie poprawcie. Ale przy takich, być może błędnych, połączenia można coś zjarać, więc lepiej dobrze się zastanowić.

[stern]

Ten przełącznik w środkowej pozycji (aktualnie 1+2) ma wszystkie styki rozwarte. W splitterze wg. mojego rysunku żaden ze wzmacniaczy nie będzie połączony z głośnikiem przy przełączniku w środkowej pozycji.

[nedj]

Ten przełącznik w środkowej pozycji (aktualnie 1+2) ma wszystkie styki rozwarte.

A dlaczego nie zwarte?

Sorry, może brzmi jakbym się czepiał, ale naprawdę chętnie się czegoś dowiem.

[stern]

Dlatego nie zwarte, ponieważ w praktycznych zastosowaniach taki przełącznik byłby prawie bezużyteczny. Po co więc produkować coś co jest bezużyteczne?

[nedj]

OK, jasne. Dzięki.

[grzechniks]

> stern



więc robić będę tak (kierunek wpinania od lewej):



i) do pierwszego portu wpinam kabelek środkowy górny

ii) do trzeciego wpinam kabelek środkowy dolny

itp.



A co z portami połączonym niebieską linią. Po prostu wpinam tam minusy?

[stern]

Ten kabelek narysowany na niebiesko ma połączyć wszystkie zaciski oznaczone na obudowie znakiem -. Z niczym innym on się nie łączy.

[grzechniks]

to gdzie mam przepiąć kable z portów na niebiesko?

[stern]

i) do pierwszego portu wpinam kabelek środkowy górny

ii) do trzeciego wpinam kabelek środkowy dolny

itp.

Bardzo dobrze. Od przełącznika będziesz musiał odciąć lub odlutować niektóre kabelki, tak aby pozostawić po jednym na każdym styku.



to gdzie mam przepiąć kable z portów na niebiesko?

Nigdzie, musisz najpierw wszystkie kable z listwy powypinać, następnie odciąć z przełącznika niepotrzebne kable tak aby pozostało po jednym na każdym styku. Następnie połączyć ze sobą wszystkie minusy, następnie resztę. Jak skończysz, wklej fotkę to sprawdzę czy dobrze.

[grzechniks]

wykorzystałem te odłączone kabelki do połączenia portów minusów.



zaraz podpinam wzmaki, myślę, że odpali to poprawnie.

[stern]

Ok, jeżeli zrobiłeś to wg rysunku to musi to działać poprawnie.

[grzechniks]

działa poprawnie, dzięki.



mam w tor wpięty wzmak lampowy i tranzystorowy.

do telewizji, KD i radia używam tranzystora, do winyla i cd lampy.



mam teraz wątpliwość, czy przypadkiem na tym selektorze nie mam dodatkowych strat.

te śrubki, kabelki i przełącznik nie budzą do końca mojego zaufania.



na pewno będzie lepszy taki:
