lampowy preamp riaa

[lian]

Tylko nie piszcie, że sporo o tym było. Bo było. Ale dla mnie za mało.

Chodzi o preamp riaa do wkładki mm.

Tak szperam w necie i nie wiem na co się zdecydować. Znalazłem gotowy przepis na całość, ale potem ktoś komentuje że są błędy itd. więc wolałby zrobić coś co jest uznane i sprawdzone - takich schematów nie brakuje, ale są wtedy bez opisu procesu produkcji :)

Sam schemat ostatecznie też może być, ale to już muszę wtedy wiedzieć że warto. Udało mi się znaleźć coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wydaje się fajne, bo o brzmieniu tych lamp słyszałem wiele dobrego i jest też jedno napięcie zasilania obu lamp, więc pewnie mnie jako lajkowi łatwiej będzie zaprojektować (jakoś dam radę) i wykonać zasilanie.

Kolejną sprawą jest fakt, że wyjście z tego preampu będzie podłączone nie do końcówki mocy, tylko do innego preampu (nr3 a audiotona). I czy to tak będzie mogło być zrobione? Nie chcę podłączać preampa bezpośrednio do końcówki mocy bo musiałbym kablami przełączać, a nie po to się buduje preampy :) Więc nawet bardziej chodzi o korektor RIAA o niewielkim wzmocnieniu który wpenę normalnie przed istniejący preamp.



Albo: cały preamp trzeba zrobić od zera, żeby uwzględniał RIAA i wychodził odrazu na końcówkę mocy.



Jakie rozwiązanie proponujecie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Harry]

Witam



Swego czasu znalazłem fajny schemat przedwzmacniacza gramofonowego na stronie triody może Ciebie zainteresuje.

Schemat prosty do zrobienia korekcja pasywna dwa stopnie SRPP, powinien dobrze grać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A co do podłączenia to podłączasz go pod preamp normalnie. Oczywiście można sobie podłączyć pod końcówkę mocy, ale trzeba zrobić regulacje "wzmocnienia" w przedwzmacniaczu gramofonowym.

Poza tym przedwzmacniacz musi mieć odpowiednio większe wzmocnienie by zapewnić odpowiednie wysterowanie końcówki.

Pozdrawiam Romek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lian]

Witam



Swego czasu znalazłem fajny schemat przedwzmacniacza gramofonowego na stronie triody może Ciebie zainteresuje.

Schemat prosty do zrobienia korekcja pasywna dwa stopnie SRPP, powinien dobrze grać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A co do podłączenia to podłączasz go pod preamp normalnie. Oczywiście można sobie podłączyć pod końcówkę mocy, ale trzeba zrobić regulacje "wzmocnienia" w przedwzmacniaczu gramofonowym.

Poza tym przedwzmacniacz musi mieć odpowiednio większe wzmocnienie by zapewnić odpowiednie wysterowanie końcówki.

Pozdrawiam Romek.



Wygląda ładnie, ale jakoś nie ufam tym bazgrołom :) może masz to gdzieś pewniej rozpisane z wartościami elementów?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adam2948]

Witam! Bardzo ciekawy trzeba tylko otworzyć.

Pozdrawiam adam2948.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yotomeczek]

Warto podpytać Dinka - u niego gramofon i winyle to podstawa. Pre też ma na lampach i chyba nawet coś nowego powstaje...

[lian]

Witam! Bardzo ciekawy trzeba tylko otworzyć.

Pozdrawiam adam2948.





Układ faktycznie prosty. Na początek łyknę ten, wszak kilka lat lutownicy w ręku nie miałem. Niepokoi mnie to zasilanie. Nie mam doświadczeń z zasilaczami lampowymi, może zapodajcie coś innego na te 300V? ALbo: jakiś fajny link do teorii budowy układów zasilania w oparciu o lampy, żebym się douczył. Ale czy nie łatwiej jakiś LM?

[ahaja]

diyaudio.com >> "DC Phono"

[lian]

Powiedzcie czy dobrze myślę: zakładając, że to tylko preamp, nie pobiera dużego prądu (a właśnie, jaki?) więc żeby nie kupować nowego trafa, mogę zbudować sobie podwajacz napięcia. Co o tym myślicie? Stosuje się powielacze w układach lampowych, czy mają jakieś poważne wady (pomijając solidną filtrację i stabilizację, którą pewnie trzeba zastosować dalej)

[adam2948]

Witam! Tak stosuje się. Ile pobiera dokładnie musiałbym zmierzyć, ale tak do 150mA, przy 250V. Z braku możliwości możemy też zastosować zasilacz krzemowy.

Pozdrawiam adam2948.

[lian]

Zastanawiam się czy warto robić osobne RIAA, zsilanie itp. To znaczy chciałbym zrobić coś na szybko bo jedzie do mnie AT120E i chce mieć jakiś pożądny przedwzmacniacz :) Potem będę spokojnie coś płodzić na 6SN7. W związku z tym: czy widzicie łatwą możliwość przerobienia tego preampa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) żeby miał RIAA? Bo właśnie takim urządzeniem dysponuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

Zastanawiam się czy warto robić osobne RIAA, zsilanie itp. To znaczy chciałbym zrobić coś na szybko bo jedzie do mnie AT120E i chce mieć jakiś pożądny przedwzmacniacz :) Potem będę spokojnie coś płodzić na 6SN7. W związku z tym: czy widzicie łatwą możliwość przerobienia tego preampa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) żeby miał RIAA? Bo właśnie takim urządzeniem dysponuję.



przepraszam za "nie na temat".

Czy ktoś wie gdzie znaleść stronę audiotonu ze wszystkimi obrazkami i schematami?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomasz6662]

przepraszam za "nie na temat".

Czy ktoś wie gdzie znaleść stronę audiotonu ze wszystkimi obrazkami i schematami?



Tu kolego znajdziesz namiar na to co Cię interesuje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Tu są 3 proste riaa na ecc83. Ten Twój łatwo będzie na szybko przerobić wg. tego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

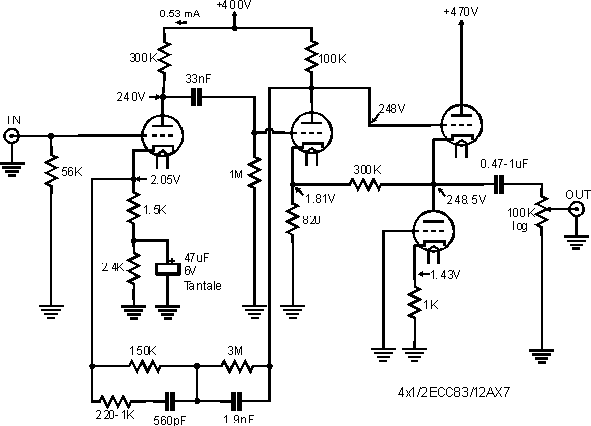

mistrzostwo tam średnie prezentują a bez napięć i obrazu zasilacza będzie z tego lipa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a zasilacze bywają rozbudowane :

(

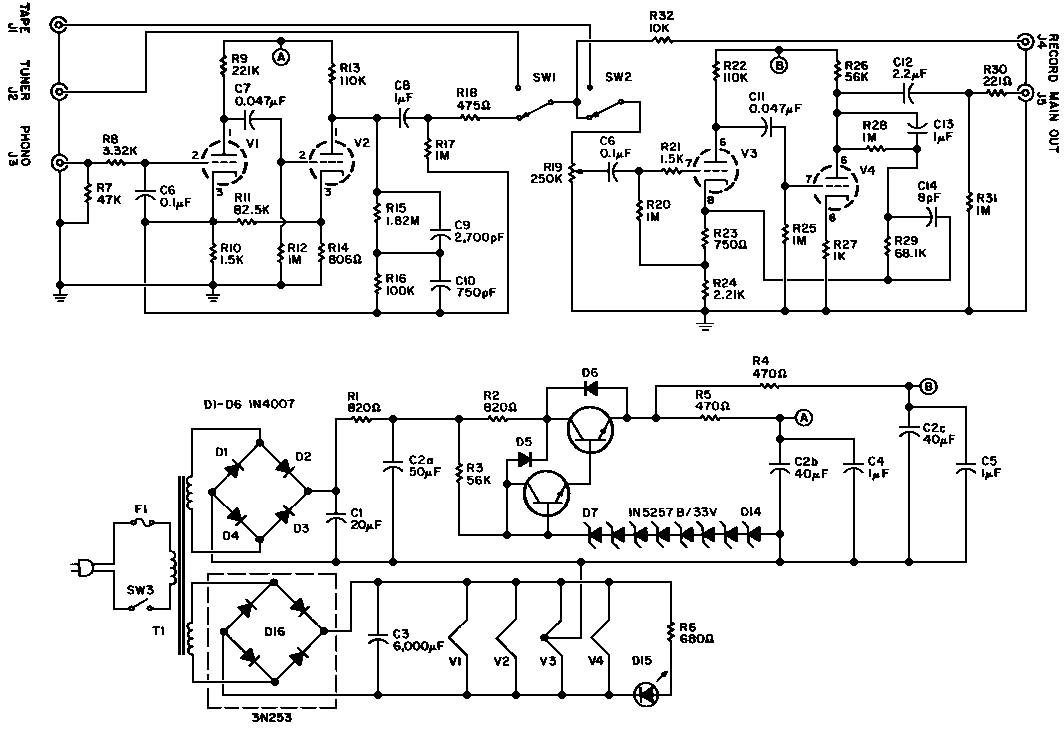

a tu na jednej lampce, niestety bez napięć

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adam2948]

Witam! Ja właśnie wykonałem pierwszy stopień z drugiego schematu Hiragi na ECC83 plus SRPP na 6SL7. Próby robiłem i nieżle to zagrało.

Pozdrawiam adam2948.

[stern]

mistrzostwo tam średnie

To prawda ale za to proste i łatwe do zrobienia.

[lian]

mamel, fajny ten schemat telefunkena bo kompletny. Po drugie jestem ciekawy jak jakościowo różnią się takie rozwiązania od tych prostszych.



stern,

no tak, wiem, że w sensie konstrukcyjnym można by filtr wmontować w mój preamp. tylko że ze względu na szczegóły implementacyjne trzeba by taki filtr przeliczyć, skorygować. A ja tego nie umiem zrobić.

[stern]

a tu na jednej lampce, niestety bez napięć

Za tranztstorami jest 265V

[lian]

No dobra, w końcu całą zabawa polega na szukaniu optymalnego rozwiązania. Więc mogę taki filtr szybko wykonać i zobaczyć co się stanie, brzmienie porównam do wzorca NAD3020 :) tylko takim dysponuję z riaa.



Więc z tego linka co stern przysł który najlepiej byłoby zastosować? Pierwszy jest bez sprzężenia zwrotnego i dlatego mi się podoba. Obecnie mój pream jest bez sprzężenia i nie chciałbym tak głęboko ingerować w filozofię jego działania.

Więc ja proponuję pierwszy schemat. Tylko pytanie: które elementy są tym filtrem, który moduluje wg riaa? Podpowiedzcie. I czy te wartości elementów znacząco się zmienią w moim preamie? Wszak tam jest ECC88 a nie 83 i mniejsze napięcie zasilania. Z drugiej strony filtr z elementów pasywnych powinien się zachowywać liniowo względem napięcia, o ile mi się wydaje

[stern]

Tylko pytanie: które elementy są tym filtrem, który moduluje wg riaa?

R7,R8, C4, C5

I czy te wartości elementów znacząco się zmienią w moim preamie? Wszak tam jest ECC88 a nie 83 i mniejsze napięcie zasilania.

Mniejsze napięcie zasilania może być, ale ECC88 ma trochę za małe wzmocnienie i zupełnie inną oporność wewn. Z powodu niższej oporności wewnętrznej ECC88, charakterystyka będzie odbiegać od wzorca riaa

[mamel]

pre phono z pętlą gra bardziej dynamicznie od takiego z korekcją pasywną

phono z 3020 to dobry odnośnik :)



tu jest coś na ECC88, jak nie znajdziesz tego w sieci w sieci, pdf na maila

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lian]

więc poszukam jeszcze pasywnego riaa do ecc88

[lian]

wiec może zrobić filtr jak tu?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ale on jest między 1 a 2 stopniem. w moim preampie jest jeden, czy można więc go umieścić na końcu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

ale on jest między 1 a 2 stopniem. w moim preampie jest jeden, czy można więc go umieścić na końcu?





Nie można, obwód korekcyjny musi być podłączony do wysokiej oporności. W Twoim preampie powinno być dwie lampy, tak przynajmniej jest to zaprojektowane na stronie którą podałeś. W każdej lampie masz dwie triody, które są połączone równolegle. Wystarczy je rozłączyć.
