DIY masterclock

Szarak · 26 Czerwca 2004

niebawem dotrą do mnie precyzyjne rezonatory kwarcowe, ale do tego czasu chciałbym wiedzieć wszystko o moim masterclocku :))) bo narazie wiem tyle, że będzie w nim siedział rezonator za 32zeta netto.

mam niby pare schematów, ale albo wszystkie elementy są bez opisów, albo te kluczowe...

krótko mówiąc: polecacie jakieś schematy ?

komparatory BB ?

oddzielne zasilanie ?

no i jak z tymi sciezkami ? na jakejś szwabskiej stronie czytałem, ze na zakrętach 90stopni elektrony się nie wyrabiają, mają miejsce jakieś niewytłumaczalne zjawiska jądrowe, czy insze Strefa 11 aproofed.

Bartek1 · 26 Czerwca 2004

Akurat w tym wypadku będą raczej Akta-X.

Rambo · 27 Czerwca 2004

może elektrony nie wyrabiają się na zakrętach ;)

a tak na poważnie poszukaj porządnie na tym forum i znajdziesz tak samo jak na diyaudio - trzeba trochę samodzielności.

rekin · 27 Czerwca 2004

=> Szarak

Powiedz mi gdzie zamówiłeś te kwarce? Szukam od jakiegoś czasu, a najtaniej znalazłem za 68 PLN Netto.

Szarak · 27 Czerwca 2004

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zamówienia przyjmują na maila. odpisują po 2-3 dniach.

a co do poszukiwania schematów i wytycznych na tym i na innych forach to mam już dość.

albo jakieś trefne linki, które nie działają, albo jakaś cała sitwa - klikniesz jedno, póżniej szukasz i klikasz następne, a na końcu masz link do tego pierwszego i tak w koło macieju. nigdzie nie znalazłem jakejś zbiórczej noty dotyczącej użytych elementów, techniki prowadzenia ścieżek itp

a jak już jakieś foty - to ciach (@#$%^&) fotka gotowego zegara bez schematu...

dlatego piszę tutaj. czy ma ktoś jakiś schemat ? np. schemat zegara elso kwaka ?

jeśli tak, bo bardzo proszę o podesłanie na maila. będę niezmiernie wdzięczny.

"you don`t have to be jews" !!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Rambo · 27 Czerwca 2004

Z zegarem Kwaka to jest tak, że wszyscy go mają ale nikt go nie rozpowszechnia, bo to własność intelektualna Kwaka i nie życzy sobie tego, ale jeśli wyślesz do niego e-maila z prośbą o przesłanie schematu to bardzo chętnie odpowie. To bardzo uczynny facet. Można zapodać wersję 7 z symetrycznym zasilaniem i niesymetrycznym - ver.6. Autor twierdzi jednak, że wersja z symetrycznym zasilaniem o wiele lepiej pracuje. Zegar ten w pewnej modyfikacji jest niestety powielany do celów komercyjnych. Przy tych układach i częstotliwościach - daj sobie spokój z kątami ścieżek a jedynie porządnie zaprojektuj płytkę jak do układów w.cz. - czyli głównie krótkie połączenia (przede wszystkim w części generatora) i masa dookoła płytki i nie ma tu innej filozofii.

tomazo · 27 Czerwca 2004

>szarak, wyslalem na priva schemat clocka Kwaka i cos tam jeszcze. Ile kosztuje taki kwarc i jakie sa dokladnie jego parametry?

Seband · 27 Czerwca 2004

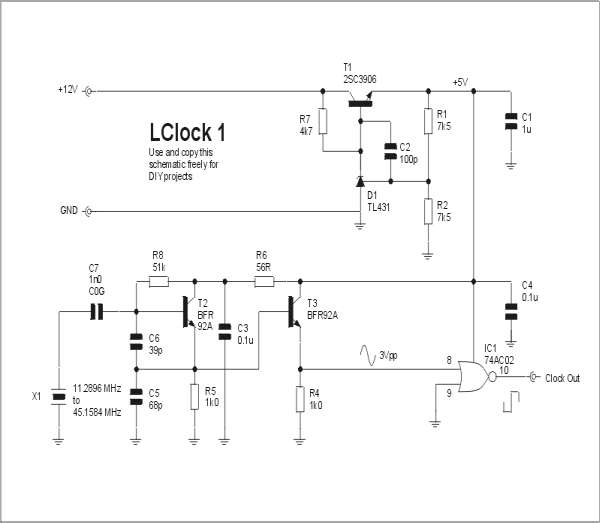

A może kopia LClocka?

[obrazekLUKASZ-142177_1.jpg] [obrazekLUKASZ-142177_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Szarak · 27 Czerwca 2004

najmocniejsza sztuka, jaką mają w tym sklepie to:

QM-490-P1GM07G 16.9344 MHz - cena sprzedaży netto - 32,55 zł/szt

Stab.temp.(-10 do 60 st C) +/- 5 ppm,

dokładność wykonania +/- 5 ppm,

dop.zmian rocznych +/- 2 ppm,

poj. obiążenia CL 30 pF

oczywiście częstotliwość Twojego rezonatora może bić inna, produkują ich całą masę.

wiem, że LCAUDIO do swojego zegara daje rezonatory 2.5ppm czyli maksymalny błąd częstotliwości wynosi 42Hz przy 16.9344MHz :))) niestety, nigdzie takich nie namierzyłem...

oo, i o to chodziło. za wszystkie schematy, zip`y, gif`y i pdf`y gorąco dziękuję :)

z rańca biorę się za kompletowanie części :)

Szarak · 27 Czerwca 2004

jeszcze małe pytanko:

o co chodzi z ferrytowym koralikiem/paciorkiem ? :))) co to i jak to wygląda ? :)))

panterka · 28 Czerwca 2004

Np. coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Szarak · 28 Czerwca 2004

oki. już czaję. chodziło zapewne poprostu o pierścień ferrytowy... :)

z lclocka2 można zrobić lclocka2+ zastępując sekcję zasilającą układem ze stabilizatorem lm317. wszyscy chwalą (niskie szumy własne + mała liczba elementów zewnętrznych, czyli ogólnie duuuuużo niższe szumy). z drugiej strony lclock2 odpada z uwagi na przymus strojenia zegara - nie mam jeszcze oscyloskopu i pewnie w wakacje jeszcze się takowego nie dorobię.
